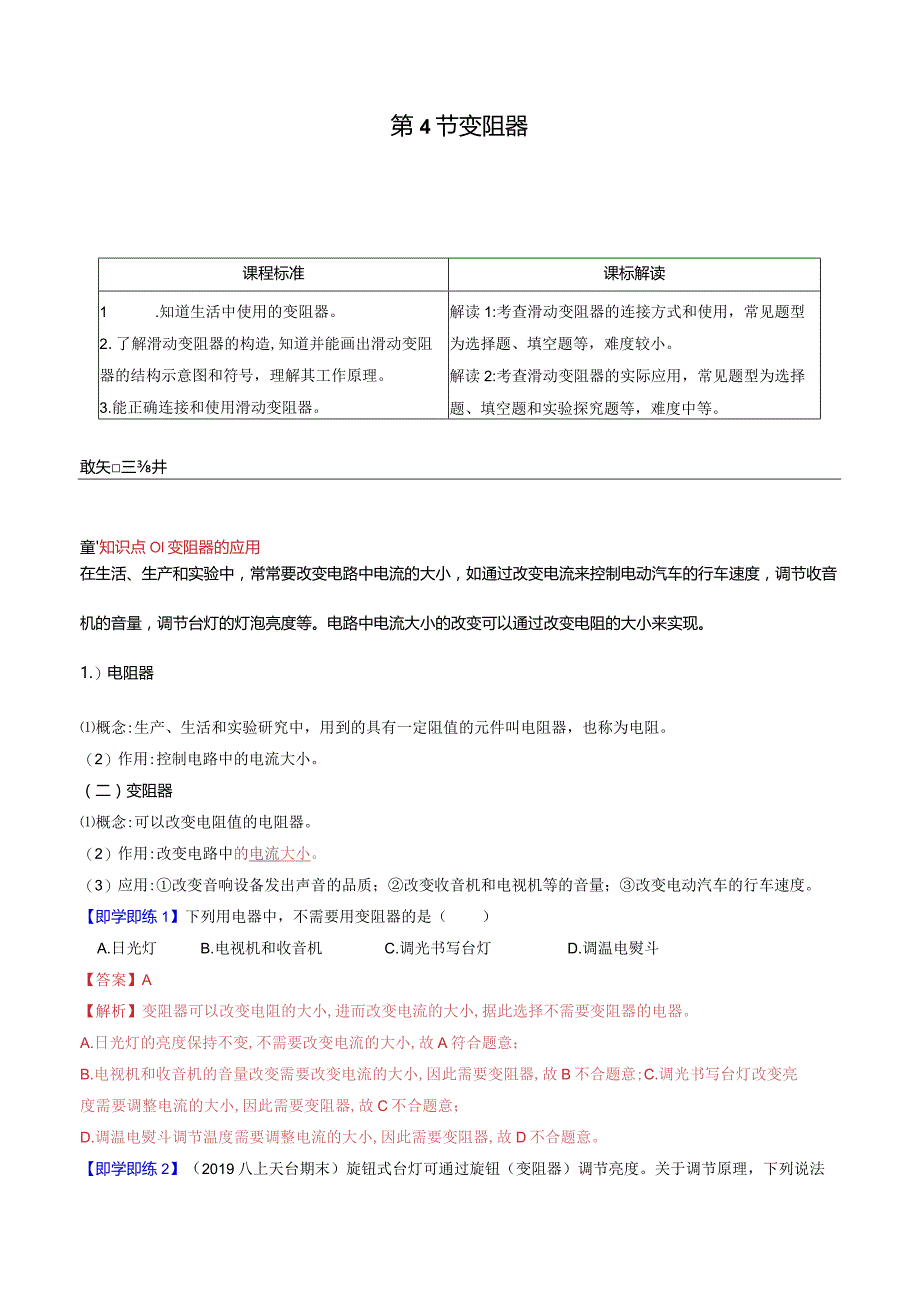

1、第4节变阻器课程标准课标解读1 .知道生活中使用的变阻器。2 .了解滑动变阻器的构造,知道并能画出滑动变阻器的结构示意图和符号，理解其工作原理。3 .能正确连接和使用滑动变阻器。解读1:考查滑动变阻器的连接方式和使用，常见题型为选择题、填空题等，难度较小。解读2:考查滑动变阻器的实际应用，常见题型为选择题、填空题和实验探究题等，难度中等。敢矢三井童知识点Ol变阻器的应用在生活、生产和实验中，常常要改变电路中电流的大小，如通过改变电流来控制电动汽车的行车速度，调节收音机的音量，调节台灯的灯泡亮度等。电路中电流大小的改变可以通过改变电阻的大小来实现。1.）电阻器概念:生产、生活和实验研究中，用到的
2、具有一定阻值的元件叫电阻器，也称为电阻。（2）作用:控制电路中的电流大小。（二）变阻器概念:可以改变电阻值的电阻器。（2）作用:改变电路中的电流大小。（3）应用:改变音响设备发出声音的品质；改变收音机和电视机等的音量；改变电动汽车的行车速度。【即学即练1】下列用电器中，不需要用变阻器的是（）A.日光灯B.电视机和收音机C.调光书写台灯D.调温电熨斗【答案】A【解析】变阻器可以改变电阻的大小,进而改变电流的大小,据此选择不需要变阻器的电器。A.日光灯的亮度保持不变,不需要改变电流的大小,故A符合题意；B.电视机和收音机的音量改变需要改变电流的大小,因此需要变阻器,故B不合题意;C.调光书写台灯改
3、变亮度需要调整电流的大小,因此需要变阻器,故C不合题意；D.调温电熨斗调节温度需要调整电流的大小,因此需要变阻器,故D不合题意。【即学即练2】（2019八上天台期末）旋钮式台灯可通过旋钮（变阻器）调节亮度。关于调节原理，下列说法正确的是（）A.变阻器与灯泡是并联的B.通过变阻器的电流越大，灯越亮C.变阻器两端的电压越大，灯越亮D.变阻器接入电路的阻值越大，灯越亮【答案】B【解析】滑动变阻器要与被控制电路串联;滑动变阻器阻值变大,会引起电路中电流变小,可知灯的亮度变化;滑动变阻器阻值变小,会引起电路中电流变大,可知灯的亮度变化。A、变阻器与被控制的灯泡是串联的,故A错误；B、通过变阻器的电流越大

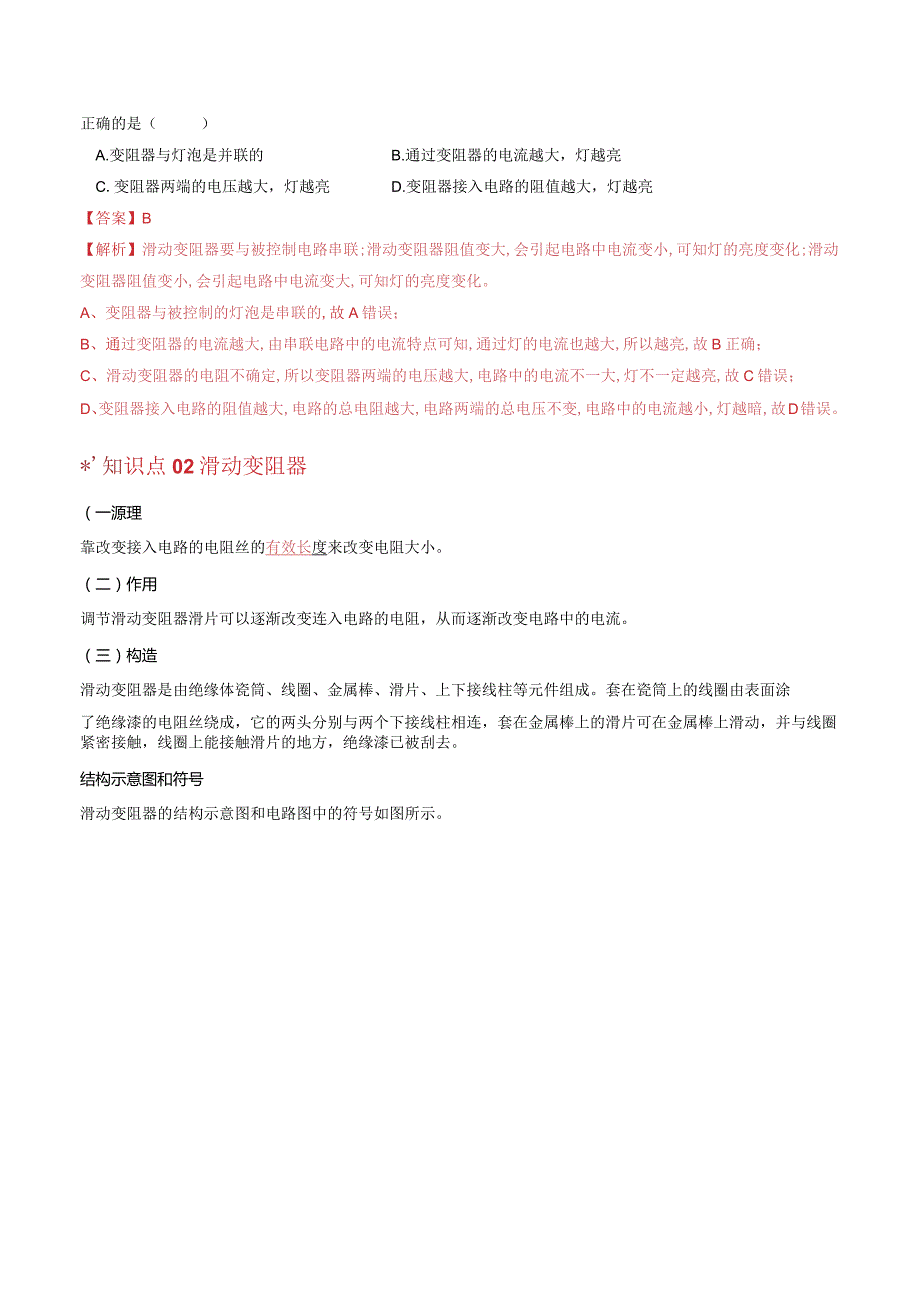

4、,由串联电路中的电流特点可知,通过灯的电流也越大,所以越亮,故B正确；C、滑动变阻器的电阻不确定,所以变阻器两端的电压越大,电路中的电流不一大,灯不一定越亮,故C错误；D、变阻器接入电路的阻值越大,电路的总电阻越大,电路两端的总电压不变,电路中的电流越小,灯越暗,故D错误。*知识点02滑动变阻器（一源理靠改变接入电路的电阻丝的有效长度来改变电阻大小。（二）作用调节滑动变阻器滑片可以逐渐改变连入电路的电阻，从而逐渐改变电路中的电流。（三）构造滑动变阻器是由绝缘体瓷筒、线圈、金属棒、滑片、上下接线柱等元件组成。套在瓷筒上的线圈由表面涂了绝缘漆的电阻丝绕成，它的两头分别与两个下接线柱相连，套在金属棒

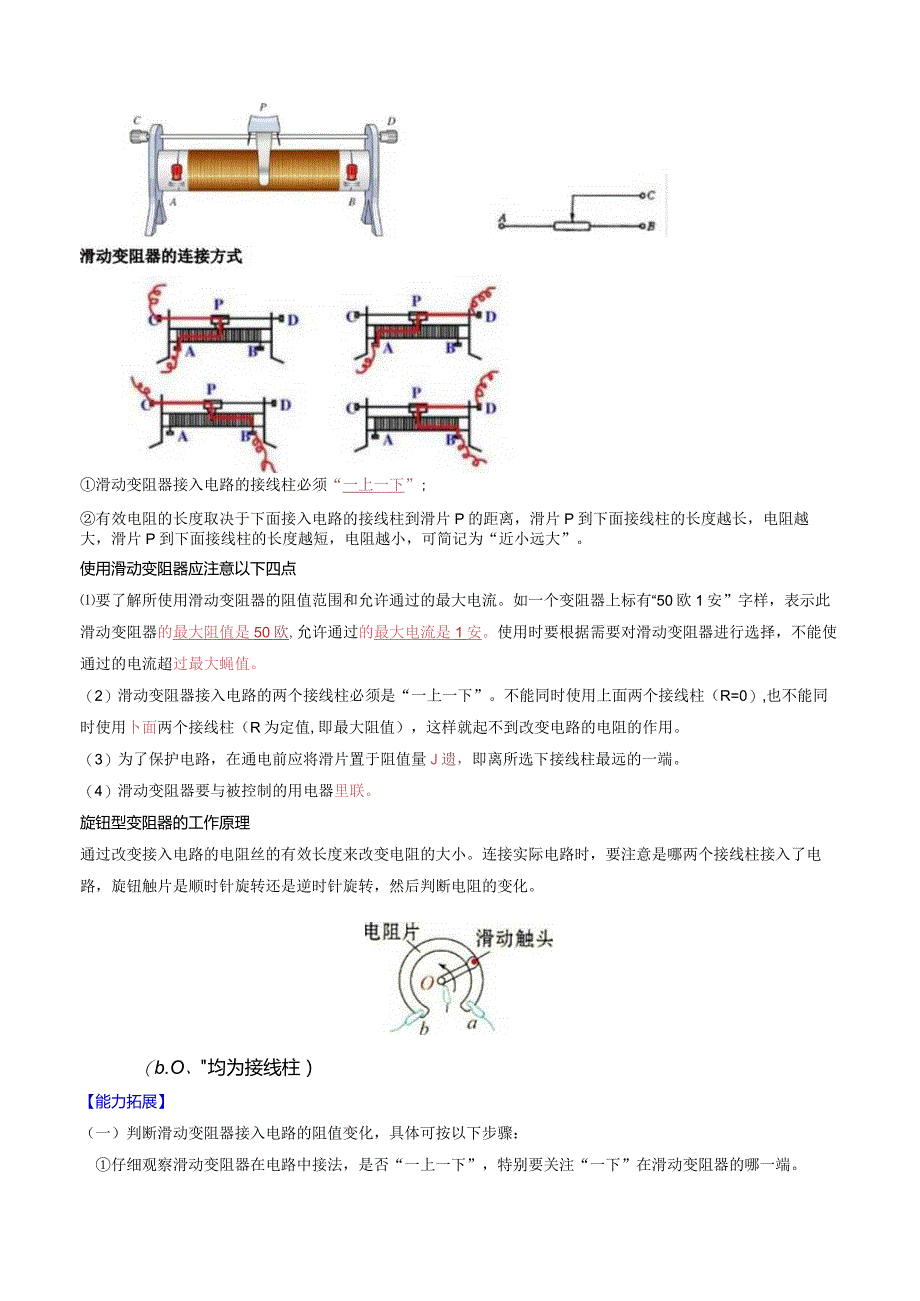

5、上的滑片可在金属棒上滑动，并与线圈紧密接触，线圈上能接触滑片的地方，绝缘漆已被刮去。结构示意图和符号滑动变阻器的结构示意图和电路图中的符号如图所示。滑动变阻器接入电路的接线柱必须“一上一下”;有效电阻的长度取决于下面接入电路的接线柱到滑片P的距离，滑片P到下面接线柱的长度越长，电阻越大，滑片P到下面接线柱的长度越短，电阻越小，可简记为“近小远大”。使用滑动变阻器应注意以下四点要了解所使用滑动变阻器的阻值范围和允许通过的最大电流。如一个变阻器上标有“50欧1安”字样，表示此滑动变阻器的最大阻值是50欧,允许通过的最大电流是1安。使用时要根据需要对滑动变阻器进行选择，不能使通过的电流超过最大蝇值。
6、（2）滑动变阻器接入电路的两个接线柱必须是“一上一下”。不能同时使用上面两个接线柱（R=0）,也不能同时使用卜面两个接线柱（R为定值,即最大阻值），这样就起不到改变电路的电阻的作用。（3）为了保护电路，在通电前应将滑片置于阻值量J遗，即离所选下接线柱最远的一端。（4）滑动变阻器要与被控制的用电器里联。旋钮型变阻器的工作原理通过改变接入电路的电阻丝的有效长度来改变电阻的大小。连接实际电路时，要注意是哪两个接线柱接入了电路，旋钮触片是顺时针旋转还是逆时针旋转，然后判断电阻的变化。（b.O、均为接线柱）【能力拓展】（一）判断滑动变阻器接入电路的阻值变化，具体可按以下步骤：仔细观察滑动变阻器在电路中接
7、法，是否“一上一下”，特别要关注“一下”在滑动变阻器的哪一端。确认滑动变阻器的有效接入长度，也就是“一下”到滑片P的长度。根据滑片位置的变化，判断有效电阻丝长度变化，从而判断接在电路中的滑动变阻器电阻大小的变化。根据变阻器的有效长度的变化，判断电流的大小变化情况。有效电阻丝变长，电流变小,有效电阻丝变短，电流变大。（二）滑动变阻器的电阻丝一般是由熔点高、电阻大的银信合金制成的，受温度影响小，阻值稳定。在长度和粗细都相同的情况下，银格合金丝的电阻大，这样在移动滑片改变相同的长度时，银络合金丝的阻值会有明显的变化，达到明显改变电阻的目的，而若用其他材料制作，则达不到明显改变电阻的目的。【即学即练3
8、】如图所示，AM为导线，BMsCN为两根相同的电阻丝，下列说法正确的是（）A.S和A接触，P向右移动灯泡变亮B.S和B接触，P向右移动灯泡亮度变暗C.S和C接触，P向左移动灯泡变亮D.S和C接触，P无论怎样移动灯泡亮度不变【答案】D【解析】当滑片移动时，分析两根电阻丝接入电路的部分长度之和是增大了还是减小了，从而对接入电阻的大小进行判断，最后确定灯泡的亮度变化即可。【解答】如下图所示，无论滑片向哪个方向移动，上下两根电阻丝接入电路的电阻丝长度之和正好等于一根电阻丝的长度，即长度保持不变，那么整个电路的阻值不变，电流不变，自然灯泡的亮度不变，故D正确，而A、B、C错误。【即学即练4】探究报告：用
9、变阻器改变灯泡的亮度。观察：实验室中有一滑动变阻器，铭牌上标有“20Q2A”字样，其含义是o(2)设计实验：要使变阻器能够控制灯泡的亮度，变阻器应该与灯泡串联还是并联？:要能控制电路中电流的大小，应该使用图示变阻器的哪两个接线柱？；连接实物时，滑片P应移到,其目的是o请将你设计的实验电路图画在下面的方框内，用笔画线代替导线连接图中的实物。如果你还想知道电路中电流值的改变情况，需在电路中再联一个电流表。【答案】(1)表示滑动变阻器的最大阻值是20欧,允许通过的最大电流是2安(2)串；AC或BC阻值最大处；防止电路中电流过大,保护电路;串【解析】(1)变阻器上的电阻为它的最大阻值，电流值为允许通过
10、的最大电流；(2)如果用电器相互影响，那么二者串联；如果用电器不相互影响，那么二者并联;根据变阻器接线“一上一下”原则解答；在闭合开关前，变阻器的阻值要调到最大，防止电流过大损坏用电器或电表；弄清电器元件的串并联关系和先后顺序，然后连接即可。(3)根据电流表的使用方法解答。【解答】(1)滑动变阻器铭牌上标有“20Q2A”字样，其含义是：表示滑动变阻器的最大阻值是20,允许通过的最大电流是2Ao(2)设计实验：要使变阻器能够控制灯泡的亮度，那么变阻器肯定影响灯泡，那么变阻器应该与灯泡串联；要能控制电路中电流的大小，根据“一上一下”原则，应该使用图示变阻器AC或BC两个接线柱；连接实物时，滑片P应
11、移到阻值最大处，其目的是防止电路中电流过大，保护电路。根据题目要求可知，电流从正极出发，依次经过灯泡、变阻器、开关，然后回到电源的负极，如下图所示：(3)如果我还想知道电路中电流值的改变情况，需在电路中再串联个电流表。能力拓展滑动变阻器插孔式受阻器，拔出部分是有效电阻；变阻箱变阻器的应用可以按照旋钮上的数字读出就可以敏感电阻是指器件特笛寸温度、光照、压力等作用敏感的电殂器有热敏电阻、光散电阻、气敏 电阻、力敏电阻、湿敏电阻等词先再通过改交电伍.使 混过灯泡的电思发生交 化,以用节灯泡亮度。调光器、手机音量控制、音 响功放调节音蜃大小等考法01滑动变阻器在电路中的连接以及判断连入电路中电阻值的变
12、化较难把握,也容易出错滑动变阻器接入电路时，要遵循“一上一下，远离一下”的原则；在初中阶段，大多数将滑动变阻器串联接入电路中，通过调节滑片的位置改变电路中的电阻，从而改变电路中的电流。判断滑动变阻器接入电路的电阻情况的方法是:第一，明确滑动变阻器接在电路中的是哪两个接线柱；第二，明确接入电路的电阻丝是哪一部分；第三，根据滑片的移动方向判断接入电路中的电阻丝长度的变化，从而确定接入电路中电阻的变化。【典例1】（2021八下海曙月考）如图是滑动变阻器的结构和连人电路的示意图。当滑片P向左滑动时，连入电路的电阻变小的是（）【答案】A【解析】根据图片确定接入的电阻丝部分，然后根据滑片的移动方向确定这部
13、分电阻长度的变化，进而确定连入电阻的变化。A.如下图所示，滑片向左滑动时，接入电阻长度变短，则阻值变小，故A正确；B.如下图所示，滑片向左滑动时，接入的阻值始终为零，故B错误;C.如下图所示，滑片向左滑动时，接入的阻值始终不变，故C错误;则阻值变大，故D错误。D.如下图所示，滑片向左滑动时，接入的阻值长度变大,fi分层提分题组A基础过关练1.（2020八上拱型期末）如图所示是实验室常用的一种滑动变阻器。关于该滑动变阻器的构造，下列说法正确的是（）A.金属棒是绝缘体，瓷筒是导体B.线圈是用电阻率较大的合金线制成C滑片与线圈之间是绝缘的D.制成线圈的合金线所有表面都是绝缘的【答案】B【解析】A.金
