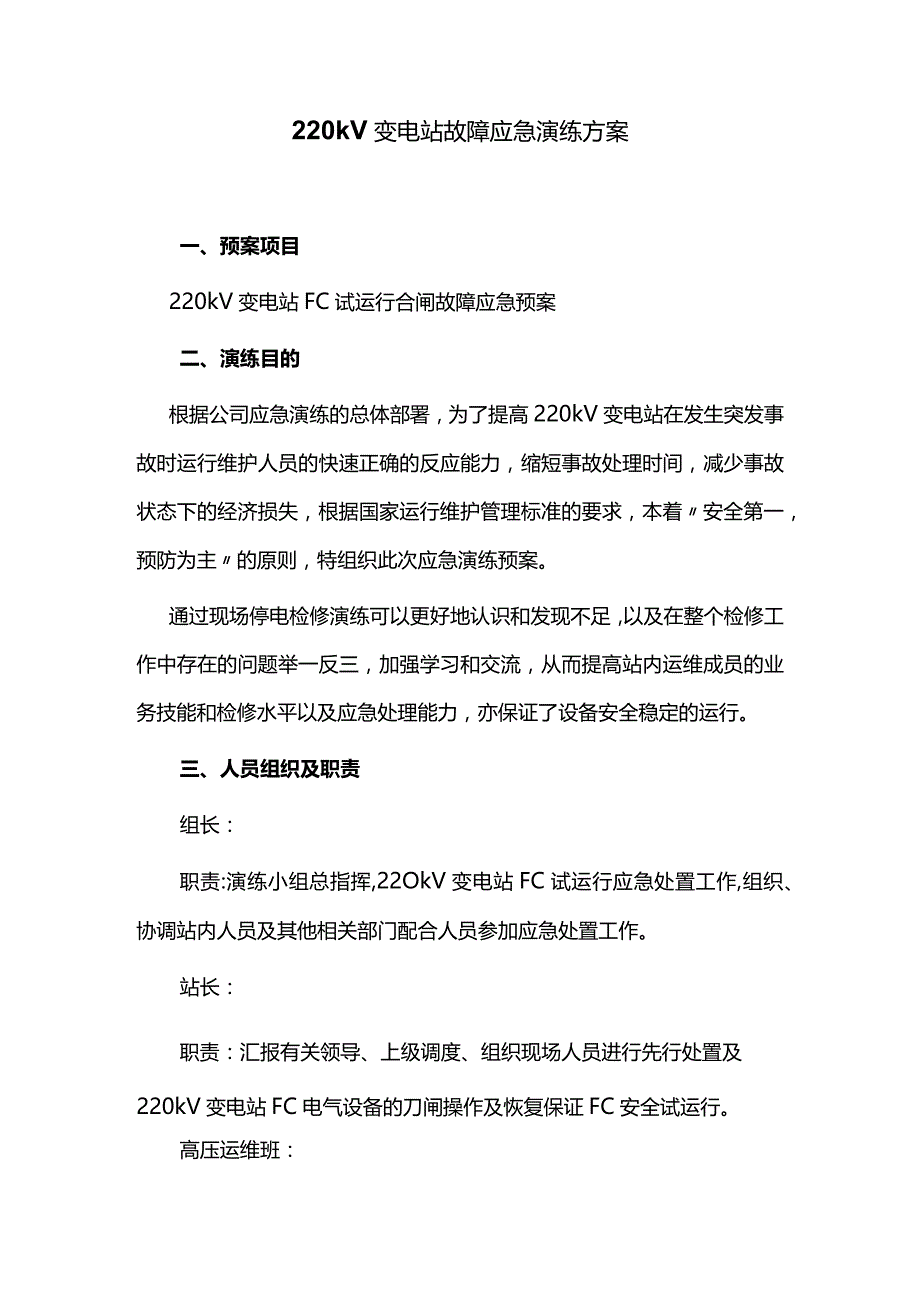

220kV变电站故障应急演练方案.docx_第1页
第1页 / 共5页

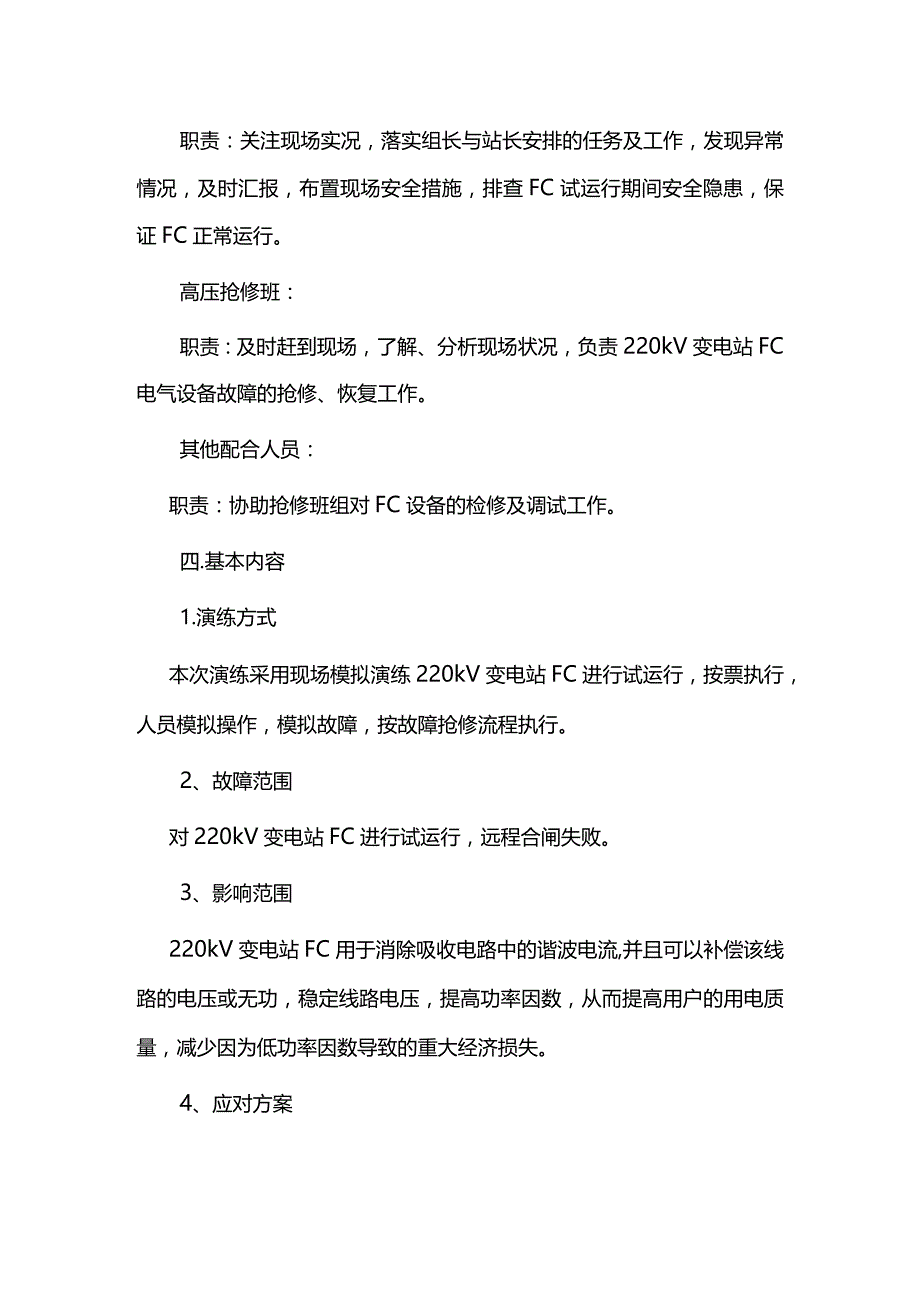

220kV变电站故障应急演练方案.docx_第2页
第2页 / 共5页

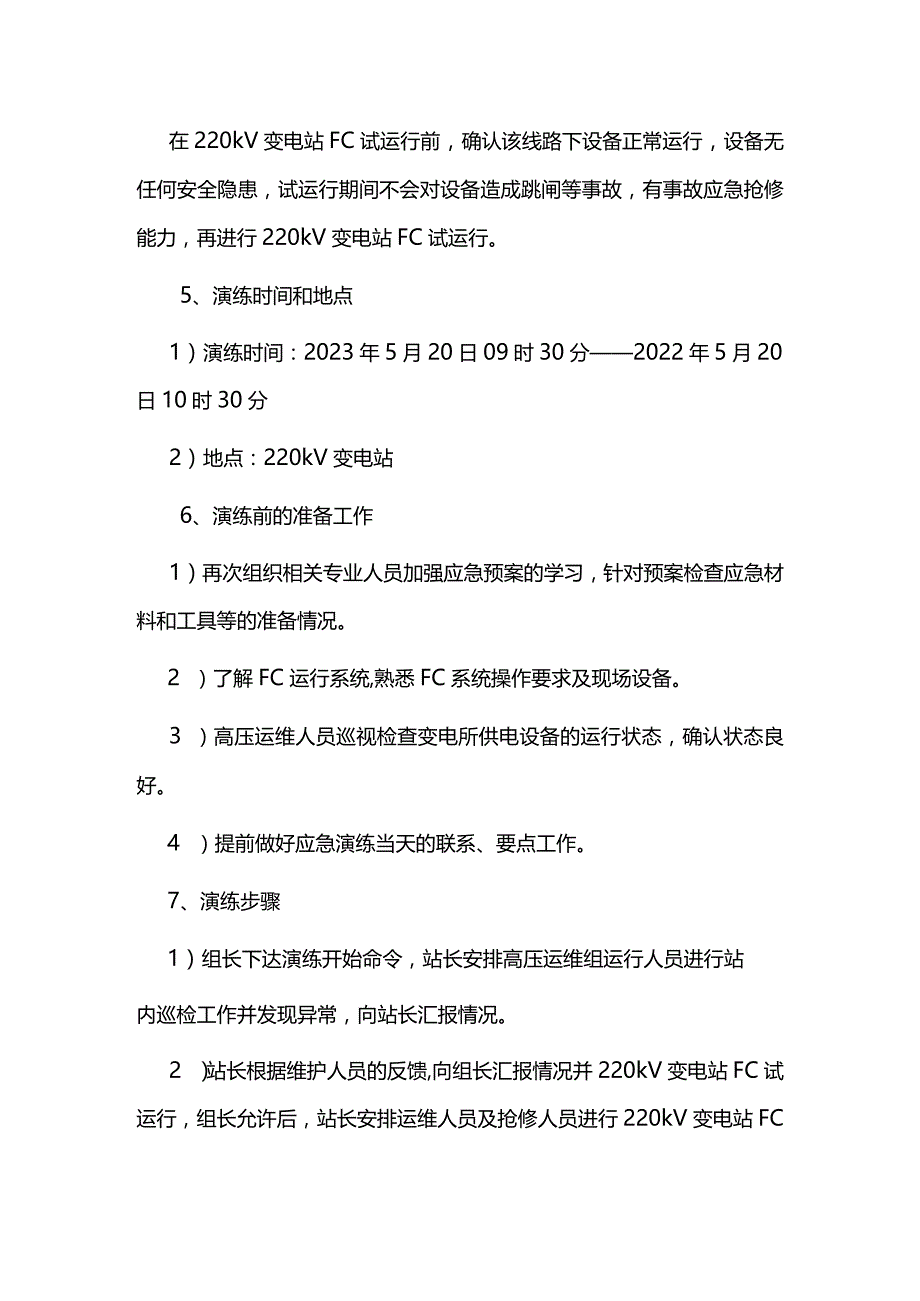

220kV变电站故障应急演练方案.docx_第3页
第3页 / 共5页
220kV变电站故障应急演练方案.docx_第4页
第4页 / 共5页
220kV变电站故障应急演练方案.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《220kV变电站故障应急演练方案.docx》由会员分享,可在线阅读,更多相关《220kV变电站故障应急演练方案.docx(5页珍藏版)》请在第壹文秘上搜索。

1、220kV变电站故障应急演练方案一、预案项目220kV变电站FC试运行合闸故障应急预案二、演练目的根据公司应急演练的总体部署,为了提高220kV变电站在发生突发事故时运行维护人员的快速正确的反应能力,缩短事故处理时间,减少事故状态下的经济损失,根据国家运行维护管理标准的要求,本着安全第一,预防为主的原则,特组织此次应急演练预案。通过现场停电检修演练可以更好地认识和发现不足,以及在整个检修工作中存在的问题举一反三,加强学习和交流,从而提高站内运维成员的业务技能和检修水平以及应急处理能力,亦保证了设备安全稳定的运行。三、人员组织及职责组长:职责:演练小组总指挥,22OkV变电站FC试运行应急处置工

2、作,组织、协调站内人员及其他相关部门配合人员参加应急处置工作。站长:职责:汇报有关领导、上级调度、组织现场人员进行先行处置及220kV变电站FC电气设备的刀闸操作及恢复保证FC安全试运行。高压运维班:职责:关注现场实况,落实组长与站长安排的任务及工作,发现异常情况,及时汇报,布置现场安全措施,排查FC试运行期间安全隐患,保证FC正常运行。高压抢修班:职责:及时赶到现场,了解、分析现场状况,负责220kV变电站FC电气设备故障的抢修、恢复工作。其他配合人员:职责:协助抢修班组对FC设备的检修及调试工作。四.基本内容1.演练方式本次演练采用现场模拟演练220kV变电站FC进行试运行,按票执行,人员

3、模拟操作,模拟故障,按故障抢修流程执行。2、故障范围对220kV变电站FC进行试运行,远程合闸失败。3、影响范围220kV变电站FC用于消除吸收电路中的谐波电流,并且可以补偿该线路的电压或无功,稳定线路电压,提高功率因数,从而提高用户的用电质量,减少因为低功率因数导致的重大经济损失。4、应对方案在220kV变电站FC试运行前,确认该线路下设备正常运行,设备无任何安全隐患,试运行期间不会对设备造成跳闸等事故,有事故应急抢修能力,再进行220kV变电站FC试运行。5、演练时间和地点1)演练时间:2023年5月20日09时30分2022年5月20日10时30分2)地点:220kV变电站6、演练前的准

4、备工作1)再次组织相关专业人员加强应急预案的学习,针对预案检查应急材料和工具等的准备情况。2 )了解FC运行系统,熟悉FC系统操作要求及现场设备。3 )高压运维人员巡视检查变电所供电设备的运行状态,确认状态良好。4 )提前做好应急演练当天的联系、要点工作。7、演练步骤1)组长下达演练开始命令,站长安排高压运维组运行人员进行站内巡检工作并发现异常,向站长汇报情况。2 )站长根据维护人员的反馈,向组长汇报情况并220kV变电站FC试运行,组长允许后,站长安排运维人员及抢修人员进行220kV变电站FC试运行准备工作。3 )站长确认220kV变电站FC投入对线路无任何负面影响,再联系现场运维人员对22

5、0kV变电站FC电气设备进行全面安全检查,确保在试运行前无彳土可故障现象。4 )运维人员现场对FC电气设备进行检查,确认设备柜门已完全关闭,控制屏无告警信息。5)运维人员现场根据保护控制屏告警信息进行排查,消除告警。6 )站长和运维人员配合按操作票执行220kV变电站FC试运行,发现无法远方合闸故障现象。7 )抢修班组与厂家协助人员针对无法合闸故障现象对220kV变电站FC进行故障排查,确认FC本体框架断路器合闸线圈损坏。8)故障排查完毕,更换备件后,对设备进行全面安全检查,确保无工器具遗漏,确认现场预备送电条件后,向组长汇报。9 )站长经确认后,再次试运行220kV变电站FC,试运行半小时。

6、运维人员在现场确认无任何异常。10 )试运行结束,停用220kV变电站FCo变电站运维人员检查站内设备运行状况,无任何!异常,站长向组长汇报演练结果,并由组长宣布演练结束。五.安全措施和相关要求1.此次演练,本站严格执行两票三制中的两票制度。2、FC系统内进行远方操作启动时,需要确认是否满足启机条件,同时也需要注意地刀、隔离刀闸、断路器合闸顺序。3、FC系统能够监视该线路下的设备运行情况,可以通过系统触发录波,查看系统谐波分量,可以根据变电站内具体情况补偿电压或无功,保证用电质量。4、倒闸操作前,需要注意控制柜有无告警信息,可以查看开入量进行确认异常处,只有在无告警的情况下,才能运行FCo5、演练中抢修组人员在执行应急抢修任务作业时,做好安全防范工作,穿戴绝缘手套、绝缘靴等安全防护用品,作业完成时,务必确认没有工器具落下。6、抢修小组人员完成断路器故障处理工作后,需要对故障断路器进行绝缘耐压试验、回路电阻试验、机械特性试验等,试验合格后方可投入使用。7、演练过程中要求一切行动听指挥,严格遵守各项规章制度,确保设备和人身安全。六.演练总结演练时,务必严格按照两票制度进行相关操作,同时也要做好相关安全措施。演练结束后,组织高压供电全体人员对此次演练进行总结,提出不足之处,以便在日后的工作中学习、改进。七、现场照片
