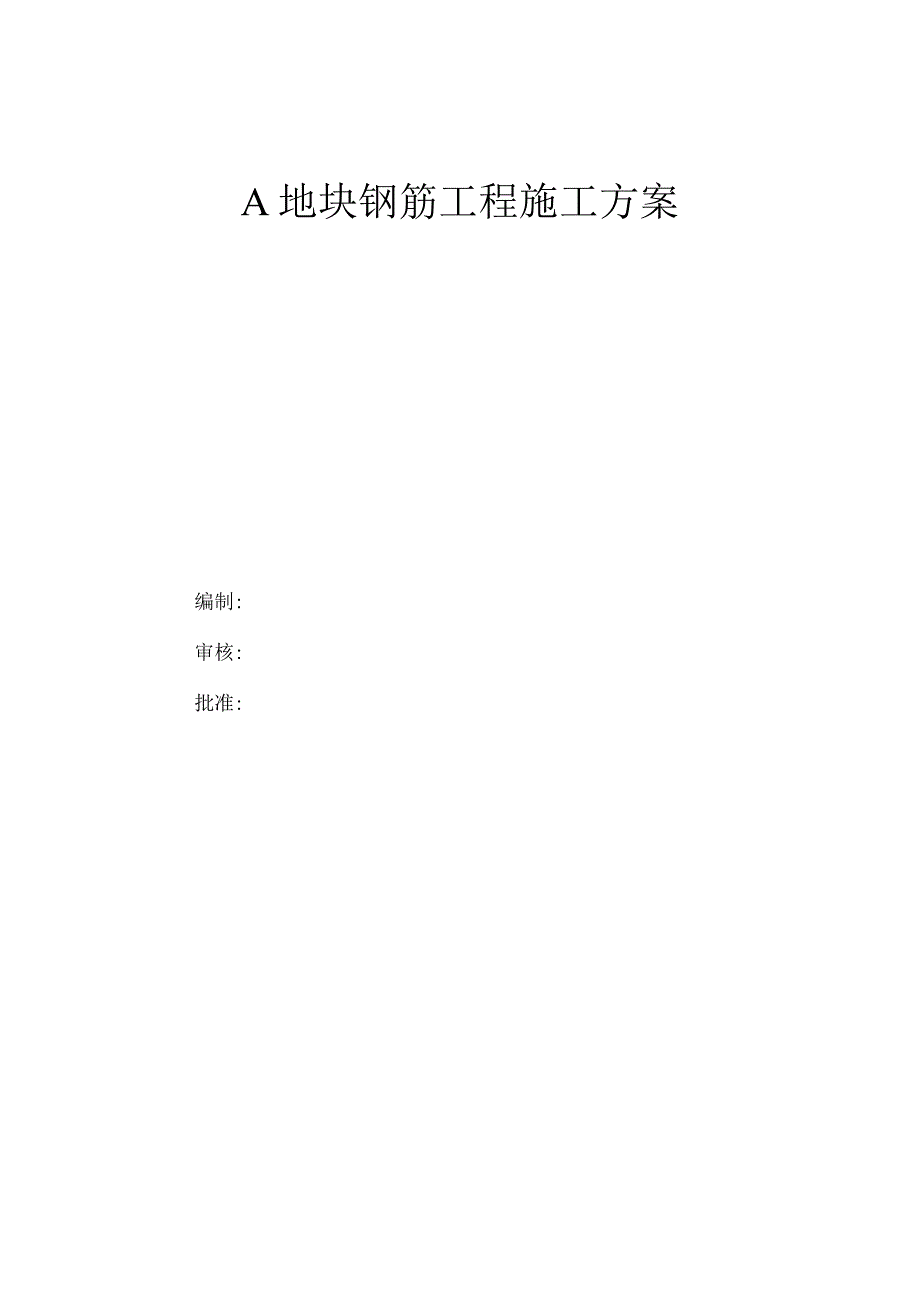

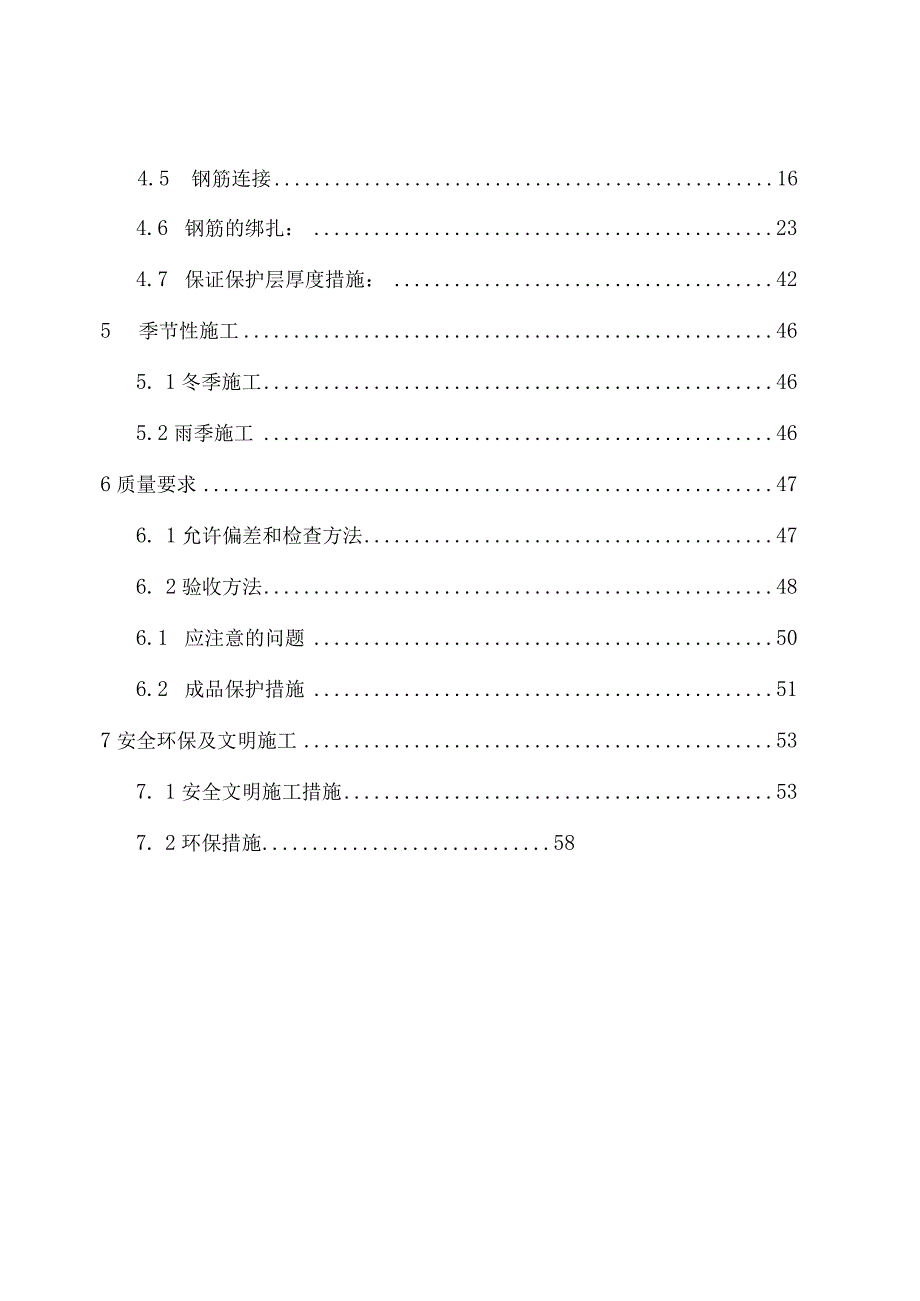

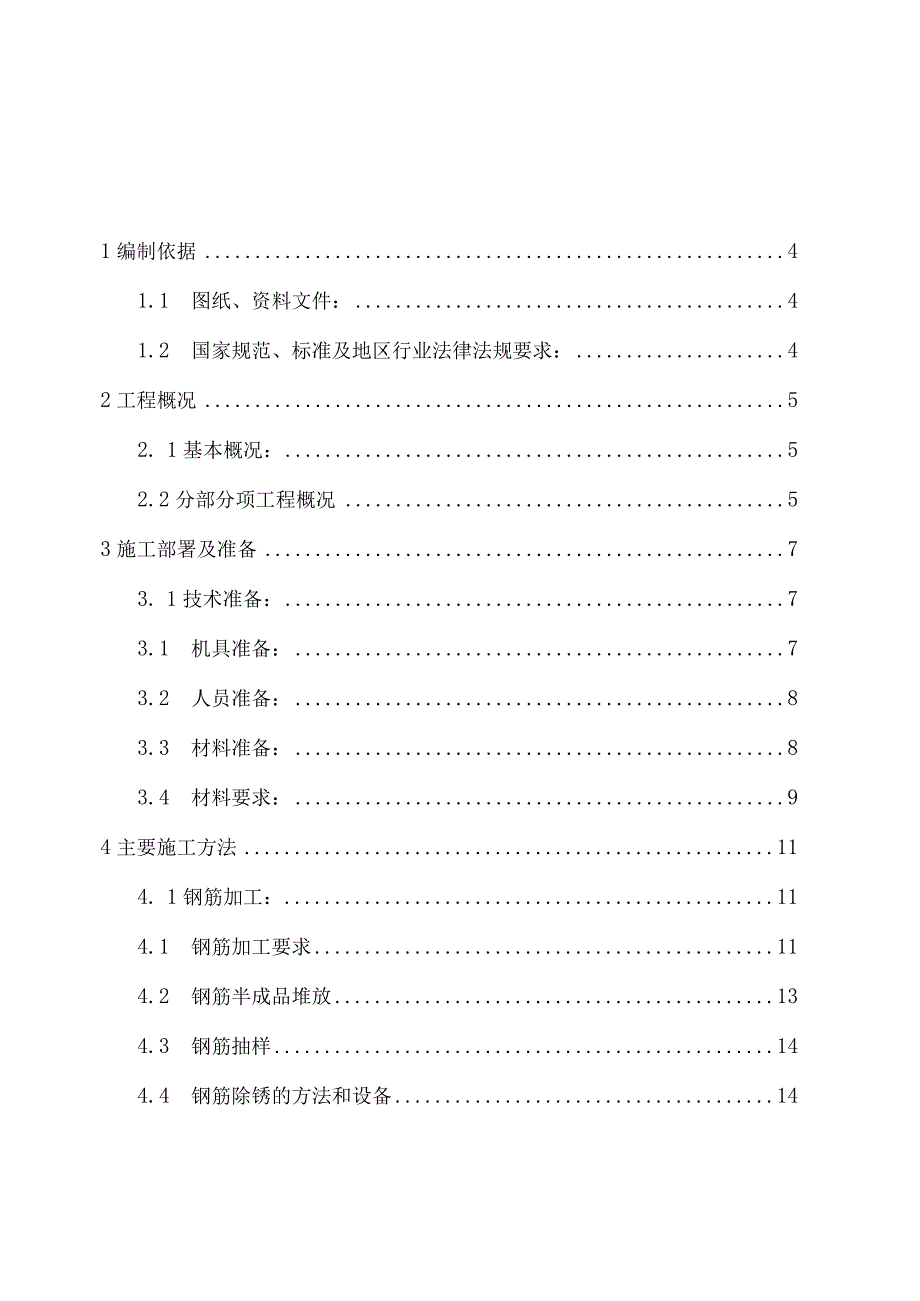

1、A地块钢筋工程施工方案编制:审核:批准:1编制依据41.1 图纸、资料文件：41.2 国家规范、标准及地区行业法律法规要求：42工程概况52. 1基本概况：52.2分部分项工程概况53施工部署及准备73. 1技术准备：73.1 机具准备：73.2 人员准备：83.3 材料准备：83.4 材料要求：94主要施工方法114. 1钢筋加工：114.1 钢筋加工要求114.2 钢筋半成品堆放134.3 钢筋抽样144.4 钢筋除锈的方法和设备144.5 钢筋连接164.6 钢筋的绑扎：234.7 保证保护层厚度措施：425季节性施工465. 1冬季施工465.2雨季施工466质量要求476. 1允许偏
2、差和检查方法476. 2验收方法486.1 应注意的问题506.2 成品保护措施517安全环保及文明施工537. 1安全文明施工措施537. 2环保措施581.1图纸、资料文件：1.1.1施工组织设计；1. 1.2业主下发场A地块结构施工图；1.2国家规范、标准及地区行业法律法规要求:序号规范、规程名称规范、规程编号1混凝土结构工程施工质量验收规范GB50204-20122建筑地基基础工程施工质量验收规范GB50202-20113建筑工程施工质量验收统一标准GB50300-20134混凝土质量控制标准GB50164-20115混凝土结构施工图平面整体表示方法制图规则和构造IlGlOl6建筑物抗
3、震构造详图11G3297高层建筑混凝土结构技术规程JGJ3-20108钢筋焊接及验收规程JGJ18-20129钢筋机械连接通用技术规程JGJ107-201010滚轧直螺纹钢筋连接接头JGJ163-200411建筑结构长城杯工程质量评审标准DBJ/T01-69-200312建筑工程资料管理规程JGJ/T185-200913施工临时用电规范JGJ46-201214建筑施工安全技术统一规范GB50870-201315建筑施工安全检查标准JGJ59-20112. 1基本概况:1工程名称2工程地址位于湘潭市岳塘区芙蓉路北、晓塘路南、月华东路与月华西路之间。3建设单位场投资有限公司4监理单位厦门勤奋建设工
4、程监理有限公司5设计单位中国中轻国际工程有限公司6总承包单位中国建筑第二工程局有限公司7暂估工程总价25.13亿元结构体系框架+核心筒体系8建设规模占地265亩，建筑密度55%总建筑面积88.6万m2,其中地上71.9万平方米，地下16.7万平方米。由购物中心、酒店、写字楼、公寓、住宅、室外商业街、商铺组成。工程性质为住宅及公共建筑。2.2分部分项工程概况2.2.1设计情况1建筑面积总建筑面积88.6万M2地下面积16.7万M2占地面积256亩地上面积71.9万M2地下1-2层地上塔楼17、35层裙房2、4、5层2结构形式基础形式筏板基础、独立基础结构形式框架一剪力墙结构、框架核心筒结构3结构
5、断面尺基础底板厚度筏板基础厚度1600mm.2000mm独立基础厚度600mm1200mm寸(mm)剪力墙厚度30Omm450mm楼板厚度100mm300mm4抗震等级建筑抗震设防类别为丙类，本结构塔楼为框筒结构体系，地下一层-5层柱、剪力墙、框架梁抗震等级二级，5层以上剪力墙抗震等级为二级，框架柱、梁抗震等级为三级。裙楼和大商业抗震等级为三级5钢筋类别HPB335级钢筋、HRB400级钢筋6钢筋直径(mm)6、8、10、12、14、16、18、20、22、25、28、327钢筋接头形式直径216ITUn的钢筋采用直螺纹机械连接，直径V16mm的钢筋优先采用搭接接头，直螺纹连接应用在基础底板、
6、基础梁、地下室外墙、剪力墙、框架柱、梁，搭接主要应用在楼板，二次结构的构造要求处，以及钢筋直径变化大于两个型号2. 2.2现场情况:(1)钢筋加工区域位于塔吊能辐射到的范围内，钢筋原材按照使用计划分批进场，进场后的原材使用垫块分类堆码，每批进场材料按照规范要求进行复检。(2)现场工期紧张，并且依据业主销售物业节点计划进行分段施工，故现场钢筋加工区域会随着分段施工而进行搬迁。施工将分为两个大区，分别为商业区和酒店区。A地块依据塔楼、塔楼裙楼、大商业和商铺以及结合后浇带进行分区施工。3施工部署及准备3. 1技术准备：熟悉施工图纸，学习有关规范、规程，按规范要求编制钢筋施工方案,包括基础底板、基础梁
7、、剪力墙、框架柱、框架梁、板钢筋等的加工、绑扎等施工内容。组织工人学习直螺纹接头的工艺操作、钢筋加工、绑扎等施工工艺标准。熟悉钢筋直螺纹连接工艺规程及规范要求。按设计要求放样，检查已加工好的钢筋规格、形状、数量全部正确。做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。按设计、规范列出本工程墙柱筋接头锚固一览表（包括错开百分比、错开长度、百分比系数），根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、接头百分比、错开长度。如不符合要求时，要进行处理。绑扎前保护层偏位按1：6调正伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净。3.2机具准备：钢筋机具准备一览表序号机械设备名称型号数量功率1调直
8、机GT4/142211.9KW2弯曲机GW40型223KW3无齿锯152.2KW4直螺纹套丝机264KW5电焊机BX1-300A2622.5KVA6电焊机BX1-500A2638KVA3.3人员准备:序号区域工种人数备注1A地块酒店及酒店裙楼钢筋绑扎120人2钢筋翻样12人3钢筋加工25人4A地块写字楼及大商业钢筋绑扎250人5钢筋翻样20人6钢筋加工60人3.4材料准备：3.4.1钢筋场地准备:由于施工场地狭小,钢筋加工场的要求如下：钢筋场地要求：钢筋原材堆放区、半成品钢筋堆放区、钢筋机械加工棚等场地道路混凝土硬化，且排水通畅。原材堆放地铺碎卵石和砂。在钢筋堆场设4m宽的通道，加工好的半成品
9、钢筋放在防雨篷的堆放场区。进场安排：钢筋进临时加工场均按规定位置放在指定的场区内，根据有关部门规定，钢筋在夜间进场，由专门的吊车负责运入指定钢筋堆放区内。钢筋原材开捆前必须进行复试检查其是否检验合格，并征得质量检查员和监理工程师的同意。3.4.2钢筋堆放要求：(1)原材进场钢筋原材按未检验钢筋、检验合格钢筋、检验不合格钢筋分别堆放。不得直接堆放在地面上，应用100X100木方垫块架空堆放，以免被水浸泡而生锈。并挂标识牌，标识牌规格尺寸300X200mm。标识牌如下：1.3J材料标议MPPP产地一P检垃状*“3规格23B中国建筑第二工程局*公司(2)成品和半成品已加工好的钢筋按绑扎顺序分类、分区
10、码放整齐，成行成列，成品和半成品存放场地挂标识牌，以便运入施工现场时方便，运入现场后待用成品和半成品挂标识卡，标识卡标明钢筋规格、钢筋编号、使用部位及数量。标识卡如下：钢筋规格:T钢筋编号：U使用部位：g数量：IbO标识卡3.5材料要求：3.5.1钢筋检查钢筋出厂合格证、质量证明文件及备案，按规定进行见证取样复试，并经检验合格后方能使用。进场钢筋的生产厂家、规格、型号、数量应与出厂合格证或试验报告中所标明的相符合，指标符合有关标准、规范。钢筋的外观应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。纵向受力钢筋的抗拉强度实测值与屈服强度实测值的比值不小于1.25；钢筋的屈服强度实测值与强度
11、标准值的比值不大于1.3,其目的是为了保证在地震作用下，结构某些部位出现塑性较以后，钢筋还具有足够多的变形能力。(1)热轧带肋及热轧光圆钢筋必试项目：拉伸试验、弯曲试验以同一厂别、同一炉罐号、同一规格、同一交货状态，同一进场日期的钢筋，每60t为一批(不足60t亦按一验收批计算)，取一组钢筋试件做拉伸(屈服点、抗拉强度、伸长率)和弯曲试验，每一次取样不合格时，需对原批钢筋取双倍试样进行试验，合格方可使用。如果钢筋在加工或施工过程中发生脆断和焊接不良，以及机械性能不正常时，需对原批钢筋时行化学分析。根据工程使用的钢筋量，取样次数发实际发生量，按照规范进场时即可取样送检。从一批中任意抽取两根，将端
12、头截去500mm后分别在每一根钢筋中取2个拉伸试件、2个弯曲试件。见证率不小于30虬(2)低碳钢热轧圆盘条必试项目：拉伸试验、弯曲试验以同一厂别、同一炉罐号、同一规格、同一交货状态，同一进场日期的钢筋，每60t为一批（不足60t亦按一验收批计算），取一组钢筋试件做拉伸（屈服点、抗拉强度、伸长率）和弯曲试验（取自不同盘）。从一批中任意抽取两根，将端头截去50Omm后分别在每一根钢筋中取1个拉伸试件、2个弯曲试件。见证率不小于30%。（3）铁丝钢筋绑扎用的铁丝可采用2022号铁丝（火烧丝）或镀锌铁丝，其中22号铁丝只用于绑扎直径12mm以下的钢筋，钢筋绑扎铁丝长度参见下表：钢筋直径（mm）6810
13、1214161820222528326815017019022025027029032010121902202502702903103401162502702903103303601820290310330350380223303503704004主要施工方法4.1钢筋加工：按照设计图纸以及施工对材料进行有计划进场，钢筋采用现场加工。钢筋截断机摆放于钢筋弯曲机侧面或后面，方便与对钢筋加工。4.2钢筋加工要求正式加工钢筋前，先根据设计图纸和施工规范要求放出大样，分包单位向总包上报钢筋配料单，经总包审核认可后方可加工。对钢筋较复杂、较密集处实地放样，找到与相邻钢筋的关系后，再确定钢筋加工尺寸，保证
14、加工准确。钢筋加工班组严格按配料单尺寸、形状进行加工，对钢筋加工进行技术交底，并在钢筋加工过程中必须进行指导和抽查，每加工一批必须经质检员和监理单位验收后，才能进入施工现场。钢筋加工的形状、尺寸必须符合设计要求，钢筋的表面必须洁净无损伤，油渍、漆污和铁锈等在使用前要清除干净，钢筋平直无局部曲折。钢筋进场时材质证明必须齐全，并按试验规定取样进行力学性能试验,复试合格方可加工使用。切割后的钢筋断口不得有马蹄形或起弯等现象。钢筋弯曲点处不能有裂缝，对级钢筋不能反复弯曲。弯曲成型的钢筋、弯钩弯折必须符合抗震设计等有关规定：对I级钢筋两端的180。弯钩和箍筋的135弯钩，其弯曲直径不小于钢筋直径的2.5d,箍筋平直长度2IOd且275mm,且其弯钩加工和绑扎后必须
