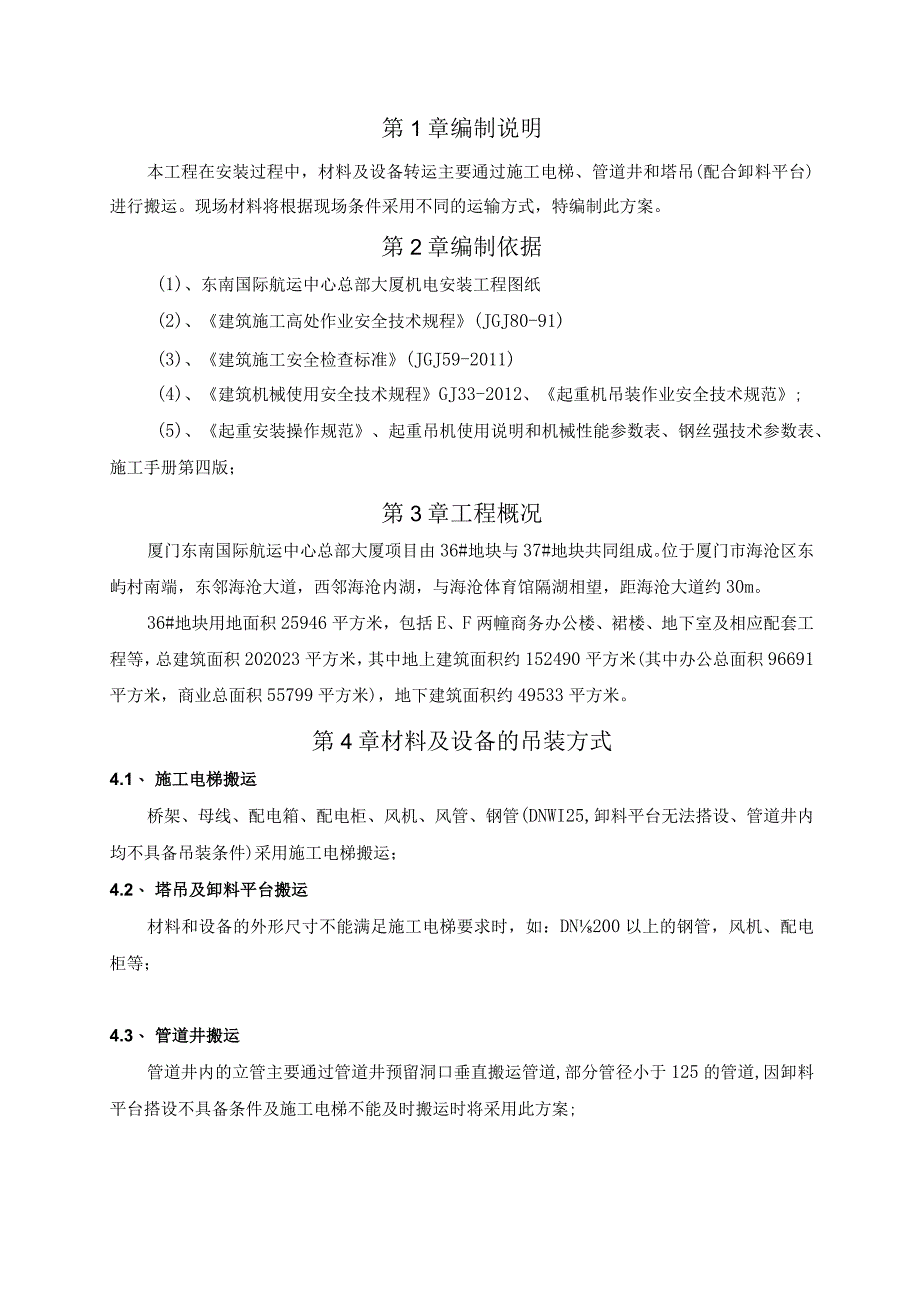

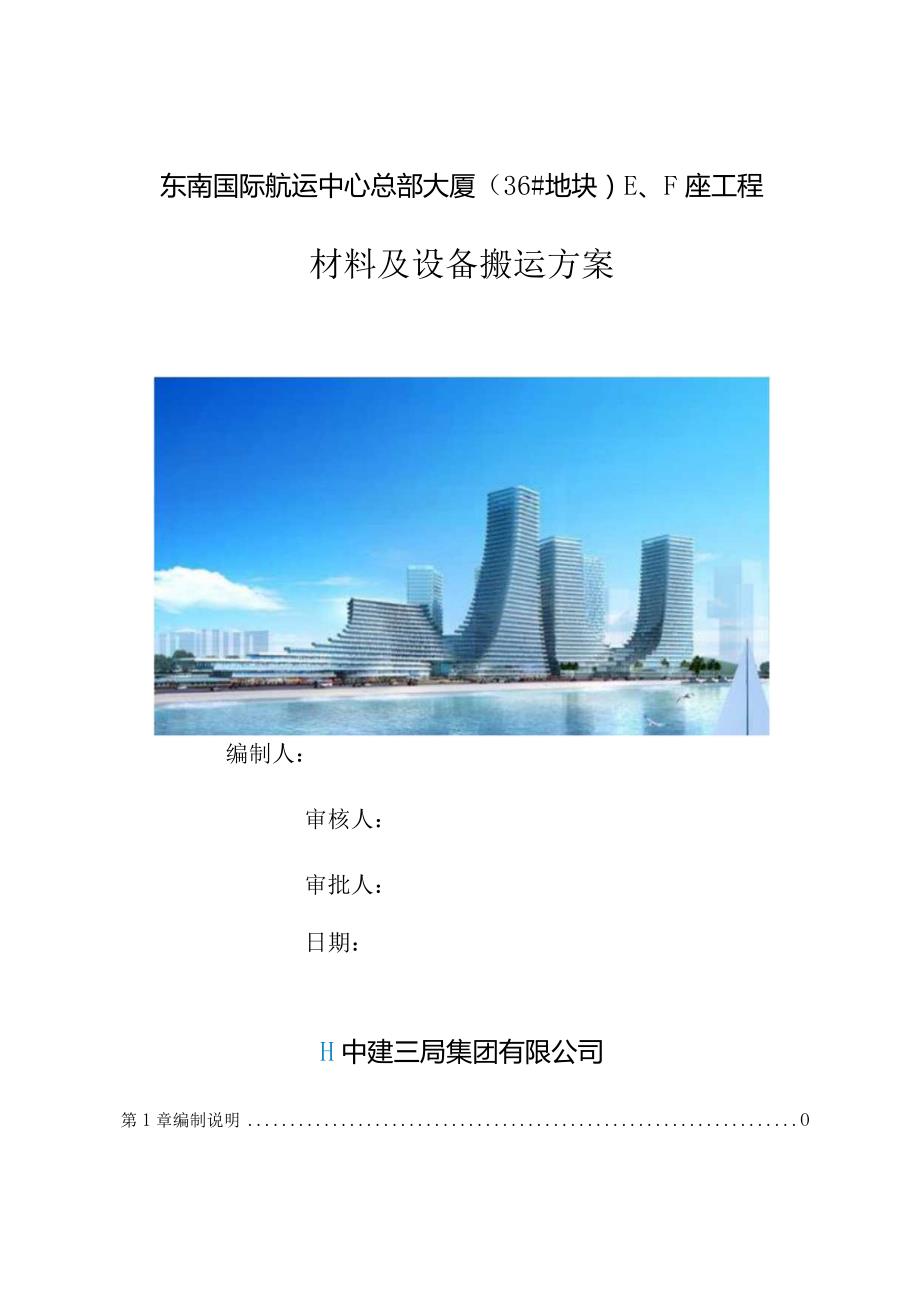

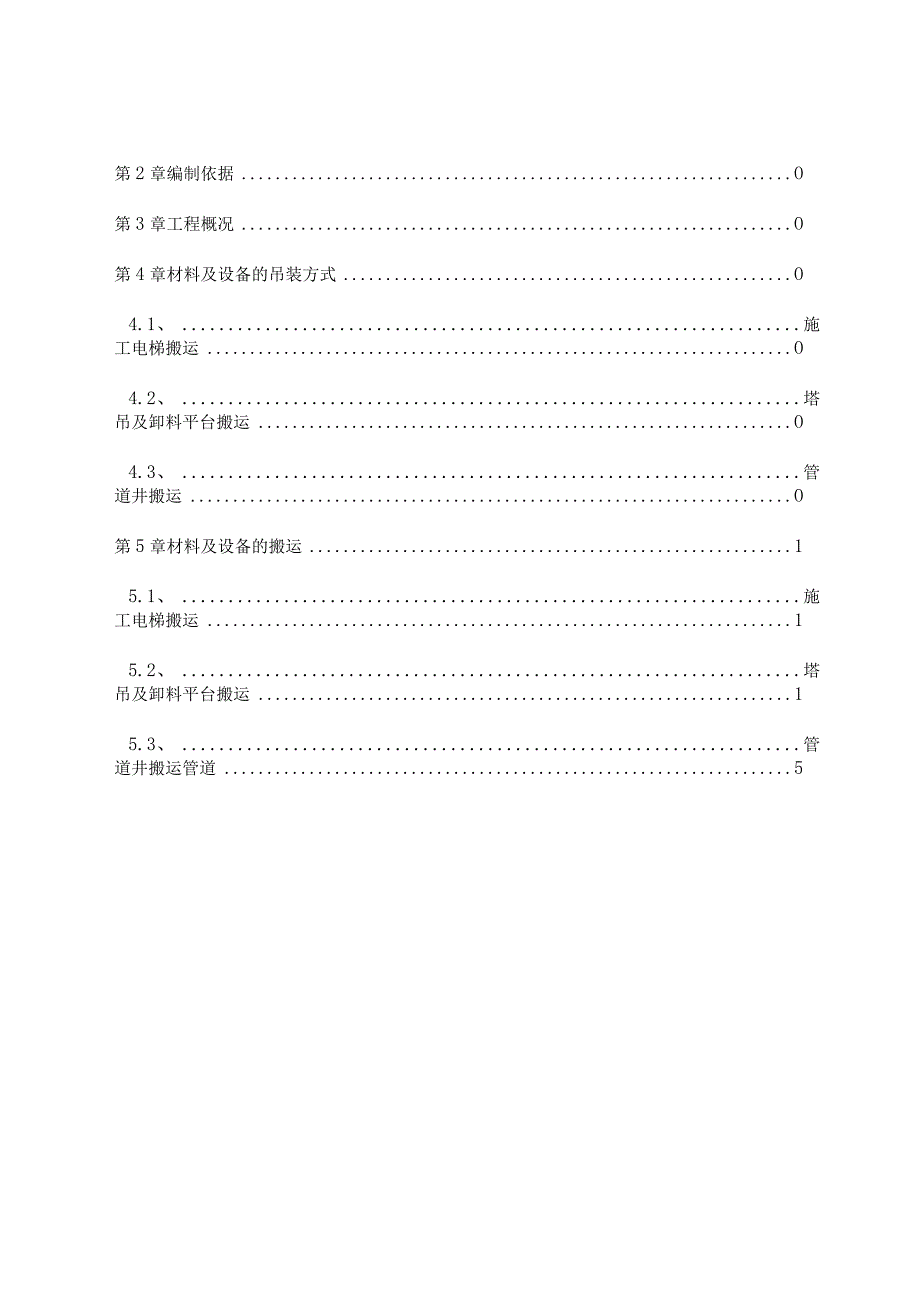

1、东南国际航运中心总部大厦（36#地块）E、F座工程材料及设备搬运方案编制人：审核人：审批人：日期：H中建三局集团有限公司第1章编制说明O第2章编制依据O第3章工程概况O第4章材料及设备的吊装方式O4.1、 施工电梯搬运O4.2、 塔吊及卸料平台搬运O4.3、 管道井搬运O第5章材料及设备的搬运15.1、 施工电梯搬运15.2、 塔吊及卸料平台搬运15.3、 管道井搬运管道5第1章编制说明本工程在安装过程中，材料及设备转运主要通过施工电梯、管道井和塔吊(配合卸料平台)进行搬运。现场材料将根据现场条件采用不同的运输方式，特编制此方案。第2章编制依据(1)、东南国际航运中心总部大厦机电安装工程图纸(
2、2)、建筑施工高处作业安全技术规程(JGJ80-91)(3)、建筑施工安全检查标准(JGJ59-2011)(4)、建筑机械使用安全技术规程GJ33-2012、起重机吊装作业安全技术规范;(5)、起重安装操作规范、起重吊机使用说明和机械性能参数表、钢丝强技术参数表、施工手册第四版；第3章工程概况厦门东南国际航运中心总部大厦项目由36#地块与37#地块共同组成。位于厦门市海沧区东屿村南端，东邻海沧大道，西邻海沧内湖，与海沧体育馆隔湖相望，距海沧大道约30m。36#地块用地面积25946平方米，包括E、F两幢商务办公楼、裙楼、地下室及相应配套工程等，总建筑面积202023平方米，其中地上建筑面积约1
3、52490平方米(其中办公总面积96691平方米，商业总面积55799平方米)，地下建筑面积约49533平方米。第4章材料及设备的吊装方式4.1、 施工电梯搬运桥架、母线、配电箱、配电柜、风机、风管、钢管(DNWI25,卸料平台无法搭设、管道井内均不具备吊装条件)采用施工电梯搬运；4.2、 塔吊及卸料平台搬运材料和设备的外形尺寸不能满足施工电梯要求时，如：DN200以上的钢管，风机、配电柜等；4.3、 管道井搬运管道井内的立管主要通过管道井预留洞口垂直搬运管道,部分管径小于125的管道,因卸料平台搭设不具备条件及施工电梯不能及时搬运时将采用此方案;第5章材料及设备的搬运5.1、施工电梯搬运采用
4、施工电梯搬运材料时，应先于总包管理部联系好，确定施工电梯使用的时间。每次运输的材料总荷载应小于施工电梯规定的荷载，听从施工电梯操作人员的指挥。5.2、塔吊及卸料平台搬运5.2.1、 采用卸料平台搬运管道时，卸料平台的搭设方案应通过总包技术部审核批准。5.2.2、 因本工程部分主体结构由下至上逐步收缩，将采用塔吊直接将材料及设备吊至所在楼层。5.2.3、 F座因结构原因，必须使用卸料平台配合塔吊搬运，F座卸料平台安装部位为FT2轴“FT3轴交FT轴。5.2.4、 管道采用塔吊时，每次吊运的材料长度必须一样长，管道荷载不能超过1吨，2人在地面搬运、绑扎管道，绑扎管道的钢丝绳与管道的夹角在45度飞O
5、度间，钢丝绳绑扎点间距未管道长度的一半，管道调离地面0.5米时观察管道应水平，不能有倾斜，管道相对静止不动，然后再起吊。管道搬运所需准备的人员与材料有：指挥1人，搬运工人7人（楼下3人，楼上4人），对讲机1部，4根长1.5米的DN150管道做滚筒，棕绳2根用于人工牵引管道。塔吊将管道吊至卸料平台上方，缓慢向下距平台1.5米时暂停，1人在卸料平台上配合塔吊将管道缓慢转动，使管道一端处于卸料平台上方，与建筑物垂直。指挥人员协调塔吊将管道缓慢下降至卸料平台上0.5米时，吊钩缓慢向建筑物靠近，管道进入室内后，拆除绑扎管道的钢丝绳，室内安排4人将管道拉入室内，当绑扎管道的另一根钢丝绳与卸料平台垂直时，解
6、开绑扎钢管的钢丝绳，采用人力将钢管搬运至所在部位。如果管道长度为6米，则直接放在卸料平台上，管道伸出卸料平台长度不能超过L5米，采用人工将管道搬运至室内指定部位。管道吊运详见下附图：图三塔吊和卸料平台配合搬运。使用塔吊搬运时，每次只能吊1台设备，设备荷载满足卸料平台规定荷载，尺寸不能超过卸料平台。2人在地面搬运、绑扎设备，绑扎设备的吊装绳与设备的夹角在45度60度间，设备调离地面0.5米时观察设备应水平，不能有倾斜，设备相对静止时方可起吊。设备搬运所需准备的人员与材料有：指挥1人，搬运工人7人（楼下2人，楼上5人），对讲机1部，手动叉车2部，移动小坦克4台，棕绳2根用于人工牵引，吊装绳2根（吊
7、装绳安全系数为设备荷载的8倍）。根据设备尺寸将手动叉车及移动小坦克在卸料平台上放置好，塔吊将设备吊至卸料平台上方，缓慢向下将设备放在手动叉车上，使其受力。指挥人员协调塔吊配合搬运人员将吊钩缓慢向建筑靠近，当手动叉车一半进入建筑物后，拆除一根吊装绳，当设备后面的吊装绳与吊钩垂直时，方可拆除。再将设备搬运至室内指定部位。设备吊运详见下附图：图二结构柱5.3、管道井搬运管道管道井内的立管搬运主要是通过管井预留洞口进行吊装，需要通过管道井吊装的管道规格为DN125”DN350管道，本工程立管管径最大的为DN350,长6米11米，每根重llm*81.68kgm899kg（8.99KN）o通过管道井搬运管
8、道时，每次只能吊运1根。管道井吊运时需要型号3.5的D型卡环1个，6x19（6股19丝）17un的钢丝绳,查施工手册第四册索具设备中钢丝绳参数计算后的得知其允许拉力为13.79KN,大于起重荷载8.99KN,满足要求。（此型号钢丝绳的允许拉力破断拉力151.5KN,换算系数为0.85,安全系数取7,折旧系数0.75）。机械为3吨卷扬机1台，卷扬机通过采用4根16螺杆穿楼板固定在楼板上。对讲机4部；卷扬机司机1人，起重工2人，普工4人。管道吊装前，在管道端部采用中12的圆钢（抗拉值约33KN,大于8.99KN）做成U型与管道焊接，焊接长度大于50mm。将钢丝绳与管端的钢筋绑扎好，通知卷扬机缓慢提升，待管道在管井内垂直，停止运行。待管道不再晃动、相对静止后再启动卷扬机，同时安排人员巡视楼层，主要关注管道在吊装过程中不能有晃动、穿过楼板时不能碰撞楼板，否则及时叫停。管道吊运至指定楼层后，采用槽钢和模板将下层楼板进行封闭。再开始安装管道或将管道拖出井道。管道吊装详管道吊装前，做好安全防护，管井门洞安装防护栏杆，施工区域拉警戒绳,见下示意图。图一
