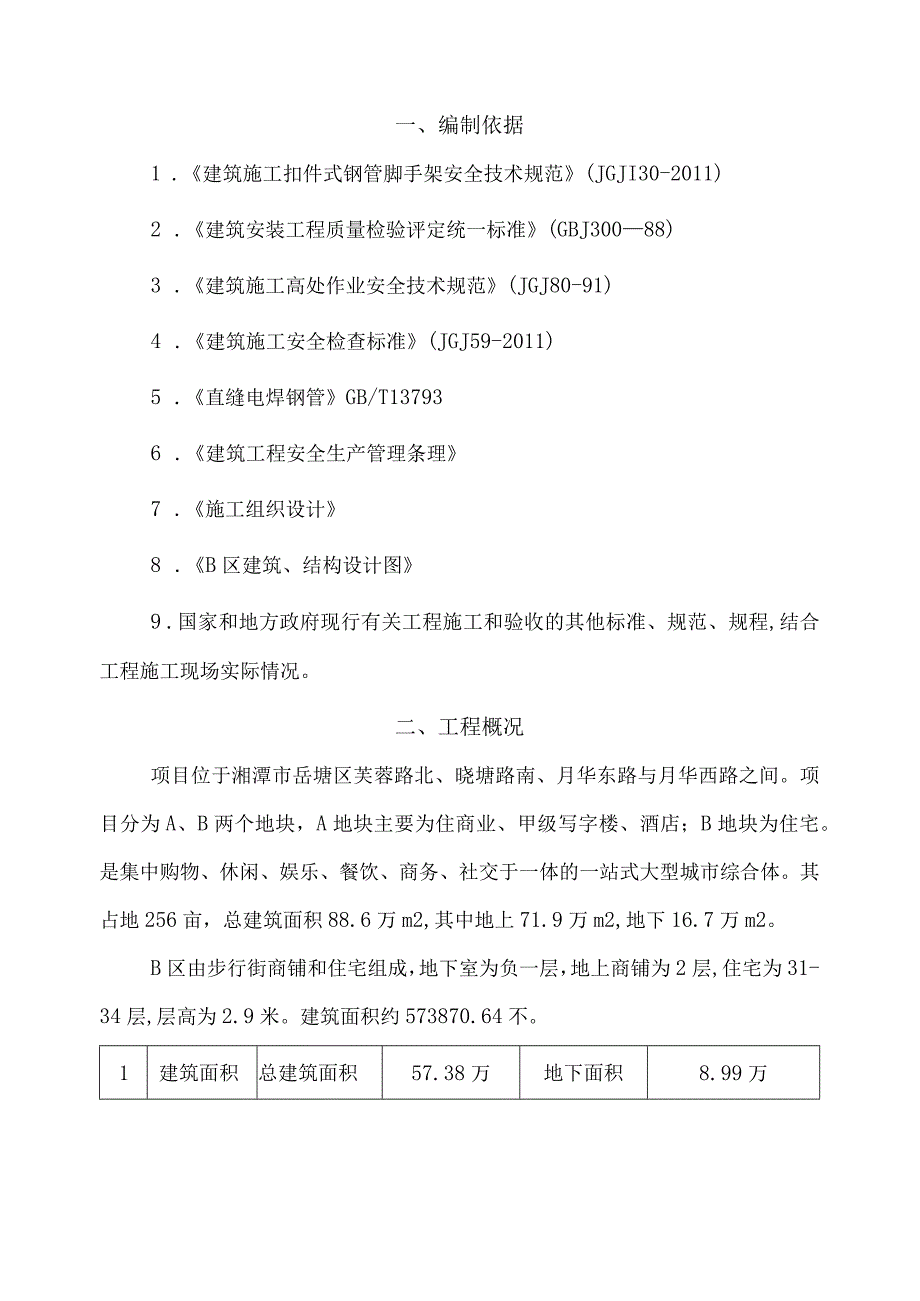

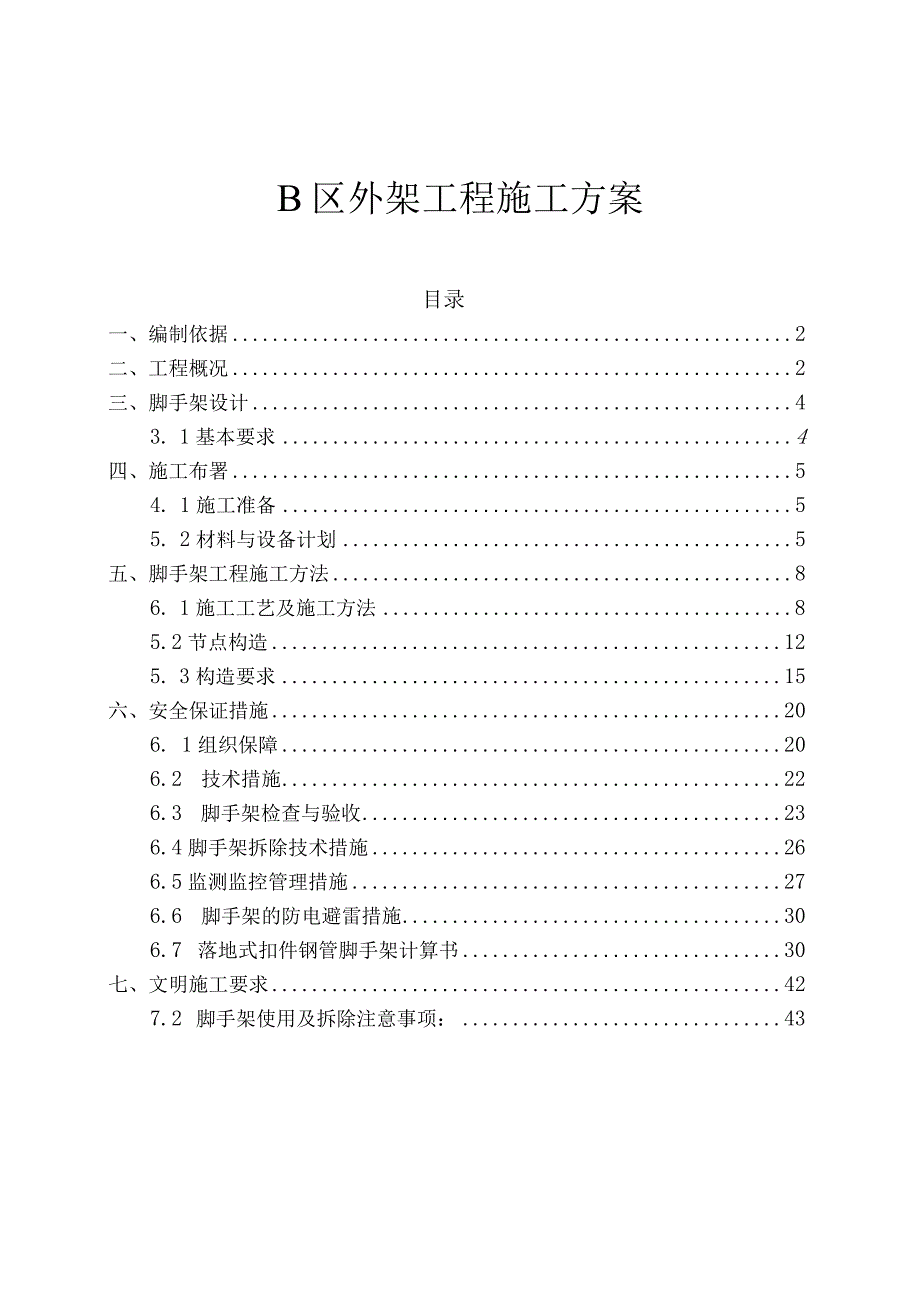

1、B区外架工程施工方案目录一、编制依据2二、工程概况2三、脚手架设计43. 1基本要求4四、施工布署54. 1施工准备55. 2材料与设备计划5五、脚手架工程施工方法86. 1施工工艺及施工方法85.2节点构造125. 3构造要求15六、安全保证措施206. 1组织保障206.2 技术措施226.3 脚手架检查与验收236.4脚手架拆除技术措施266.5监测监控管理措施276.6 脚手架的防电避雷措施306.7 落地式扣件钢管脚手架计算书30七、文明施工要求427.2 脚手架使用及拆除注意事项：43一、编制依据1 .建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)2 .建筑安装工程
2、质量检验评定统一标准(GBJ30088)3 .建筑施工高处作业安全技术规范(JGJ80-91)4 .建筑施工安全检查标准(JGJ59-2011)5 .直缝电焊钢管GB/T137936 .建筑工程安全生产管理条理7 .施工组织设计8 .B区建筑、结构设计图9 .国家和地方政府现行有关工程施工和验收的其他标准、规范、规程,结合工程施工现场实际情况。二、工程概况项目位于湘潭市岳塘区芙蓉路北、晓塘路南、月华东路与月华西路之间。项目分为A、B两个地块，A地块主要为住商业、甲级写字楼、酒店；B地块为住宅。是集中购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型城市综合体。其占地256亩，总建筑面积88.

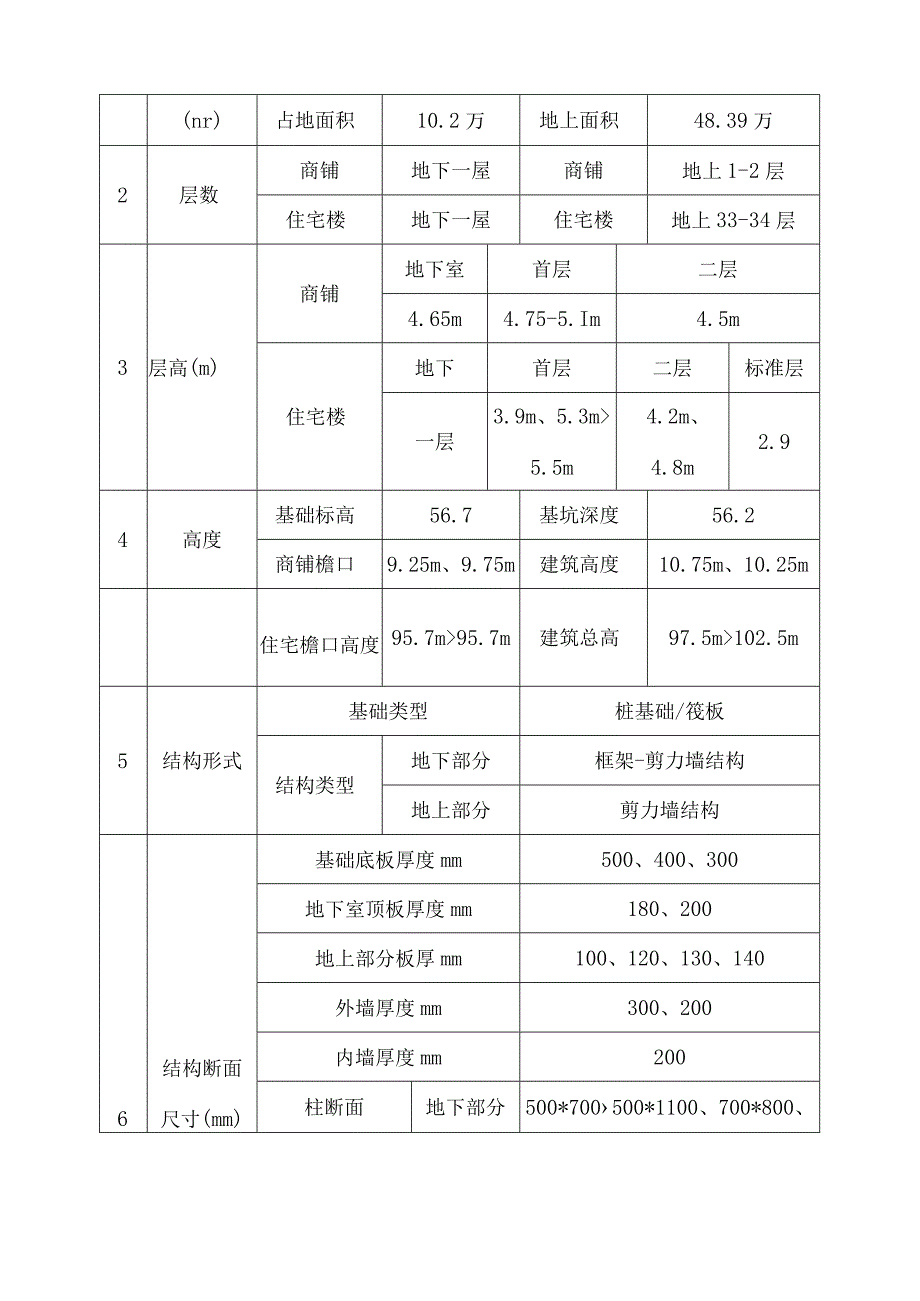

3、6万m2,其中地上71.9万m2,地下16.7万m2。B区由步行街商铺和住宅组成，地下室为负一层，地上商铺为2层,住宅为31-34层,层高为2.9米。建筑面积约573870.64不。1建筑面积总建筑面积57.38万地下面积8.99万(nr)占地面积10.2万地上面积48.39万2层数商铺地下一屋商铺地上1-2层住宅楼地下一屋住宅楼地上33-34层3层高(m)商铺地下室首层二层4.65m4.75-5.Im4.5m住宅楼地下首层二层标准层一层3.9m、5.3m5.5m4.2m、4.8m2.94高度基础标高56.7基坑深度56.2商铺檐口9.25m、9.75m建筑高度10.75m、10.25m住宅檐
4、口高度95.7m95.7m建筑总高97.5m102.5m5结构形式基础类型桩基础/筏板结构类型地下部分框架-剪力墙结构地上部分剪力墙结构6结构断面尺寸(mm)基础底板厚度mm500、400、300地下室顶板厚度mm180、200地上部分板厚mm100、120、130、140外墙厚度mm300、200内墙厚度mm200柱断面地下部分500*700500*1100、700*800、地上部分400*400、500*500、500*600梁断面地下部分450*1800、400*1600、300*800、300*900、250*500地上部分200*500、200*600、300*700、400*800
5、三、脚手架设计3.1 基本要求由于大多数脚手架的搭设施工，都是在高空作业，因此脚手架搭设、拆除施工过程中应满足以下基本要求：1、脚手架搭设的宽度应满足工人操作、材料堆放及运输的要求。2、脚手架搭设应有足够的强度、刚度及稳定性。在施工期间，在各种荷载作用下，脚手架不变形，不摇晃，不倾斜。脚手架所用材料的规格、质量应经过严格检查，符合有关规定；脚手架的构造应符合规定，搭设要牢固，有可靠的安全防护措施并在使用过程中经常检查。3、搭拆简单、方便，能多次周转使用。4、因地制宜，就地取材，尽量节约用料。3.2 商铺、主楼脚手架概况本工程地下1层，地上31-34层，建筑高度约100米，外街商铺地上2层,结构
6、形式均为剪力墙框架结构，在结构施工阶段商铺均采用双排单立杆扣件式落地脚手架进行施工。住宅主楼从第三层开始使用爬架。爬架施工详见B区塔楼爬架安全专项施工方案。3.3脚手架方案选择本工程施工外脚手架主要用于主体结构施工阶段的安全防护。结构施工用脚手架如需拆除，必须经项目总工批准；装修阶段如需重新搭设脚手架必须以书面形式报告甲方，予以确认。地下室、商铺结构施工阶段，沿建筑外墙搭设双排落地式脚手架；住宅施工外脚手架，结合主楼结构特点，采用外爬架。外爬脚手架和落地脚手架搭设材料采用48X3.5mm焊接钢管搭设扣件式脚手架，扣件采用玛钢扣件，脚手板采用钢脚手板，连墙件应符合(GB/T700)中Q235A级
7、钢的规定。未详述部分，按建筑施工扣件式钢管脚手架安全技术规范JGJI30-2001执行。四、施工布署4.1 施工准备1、根据现行的施工规范、技术标准及安全技术操作规程，认真熟悉设计图纸，特别对涉及需搭设脚手架的部位，应深入地进行分析、理解。2、组织搭设脚手架用的周转性材料(如钢管、扣件、脚手板、安全网等)进场，所需的周转性材料均应有材质证明和出厂合格证。3、选择施工队伍及施工班组人员，要求架子工从事过2个以上高层建筑的外架搭设且有三年以上外架现场施工经验，并取得架子工上岗证。4、根据设计图纸、施工规范、技术标准、安全技术操作规程及施工专项方案，作好施工技术交底工作。(1)搭设脚手架的钢管应采用
8、现行国家标准直缝电焊钢管GBT13793或低压流体输送用焊接钢管GB/T3092中规定的3号普通钢管，其质量符合现行国家标准碳素结构钢GB/T700-2006中Q235A钢的规定，每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定，必须涂有防锈漆。旧钢管表面锈蚀深度、和钢管的弯曲变形应符合建筑施工扣件式钢管
9、脚手架安全技术规范JGJI30-2011的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。(2)扣件为可锻铸造扣件，其材质应符合建设部钢管脚手架扣件GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达65Nm时不得破坏。旧扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。(3)搭设架子
10、前应进行保养，除锈并统一涂色，力求环保美观。(4)脚手板、脚手片采用符合有关要求。(5)安全网采用密目式安全网，网目应满足2000目100cm2,做耐贯穿试验不穿透，6X1.8m的单张网重量在3kg以上，颜色应满足环境效果要求,选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证,以及由相关建筑安全监督管理部门发放的准用证。(6)连墙件材料采用钢管、角钢等型钢，其材质应符合现行国家标准碳素钢结构GB/T700-2006中Q235-A钢的要求。(7)水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等采用48X3.5mm焊接钢管，其材质在保证可焊性的条件下应符合现行国家标准碳素
11、结构钢GB/T700-2006中Q235A钢的规定。4.3脚手架工程竖向施工段划分根据现行的施工规范结合本工程特点，脚手架采用分段搭设，为使地下室外墙防水和回填土施工有较好的工作环境，爬架从第三层开始。其脚手架工程竖向施工段划分如下：第一施工流水段：落地脚手架从地下一层开始至地上第二层结束，局部从地上一层开始至地上第二层结束。第二施工流水段：塔楼爬架从第三层开始至第屋顶层结束。五、脚手架工程施工方法5.1 施工工艺及施工方法5. 1.1工艺流程铺底部垫木f逐根树立立杆并随即与第一步横杆扣紧f装第一步小横杆并与立杆扣紧一安第一步大横杆与各立杆扣紧f安第一步小横杆安第二步大横杆f安第二小小横杆f第
12、三、四小大横杆和小横杆一连墙杆一接立杆f加设剪刀撑f铺脚手板。1）脚手架基底夯压密实，表面平整，原土上浇筑C20、15OnIm垫层并设置排水坡度，纵向基坑排水沟，防止基底受水浸泡，脚手架下垫5cm厚木垫板。在地下室结构施工完毕完毕验收合格后进行防水、回填施工，部分地上结构施工时重新在一层底板搭设脚手架。2）搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。3）纵向水平杆的搭设应符合纵向水平杆的构造；在封闭型脚手架的同一步中，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。4）
13、双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不得大于100mrno5）连墙件搭设应符合连墙件的构造规定。当脚手架施工操作层高出连墙件二步时，应采取临时稳定措施，直到上一层连墙体搭设完后方可根据情况拆除；剪刀撑、横向斜撑应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上。6）扣件规格必须与钢管外径相同；螺栓拧紧扭力距不应小于40Nin；且不应大于65Nm;在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；对接扣件开口应朝上或朝内；各杆件端头伸出扣件盖板边缘的长度不应小于100nIn1。立杆大揭杯濯投设芝
14、日网4）结构施工时，脚手架随作业面上升，并超过作业面高度不低于1.5m。5）脚手架与结构柱进行有效拉结，采用二步三跨。连墙杆从底部第一根纵向水平杆处开始设置。连墙杆靠近主节点位置，偏离主节点距离不大于30Omm,脚手架两端必须设置连墙杆。6）剪刀撑、斜杆等整体拉结杆件和连墙件随搭升的架子一起及时布置。剪刀撑在外侧立面整个长度和高度上连续设置，剪刀撑宽度不小于四跨且不小于6m,斜杆与地面倾角在4560。由底至顶之字形连续设置，横向支撑在两端必须设置，中间每隔六跨设一道，使用前，剪刀撑钢管用红白相间30Omnl刷漆。7）脚手架纵向扫地杆采用直角扣件固定在距底座下皮不大于20OmnI处立杆上，横向扫
15、地杆用直角扣件固定在紧靠纵向扫地杆下方的立柱上。8）纵向水平杆于横向水平杆之下，在立柱内侧，采用直角扣件与立柱扣紧。纵向水平杆接头交错布置不准设在同步同跨内，相邻接头水平距离不小于500mm,严禁设在纵向水平杆跨中。纵向水平杆长度不小于三跨，且不小于6m。水平杆立杆全刷上黄漆后使用。脚手架剖面图Ia一立杆纵距h-立杆步距落地架正立面图1.a=I.5米;H=I.8米9)脚手架采用双排单立杆，在搭设之前必须对进场脚手架配件进行严格检查，禁止使用规格和质量不合格杆件配件。钢管上严禁打孔，不得使用严重锈蚀、变形或有裂缝的钢管，钢管使用前必须进行除锈并涂黄漆。各部位钢管应按规定色彩进行油漆，每根立杆底部均应与底部的钢管用直角扣件扣紧，并且外侧全刷上黄
