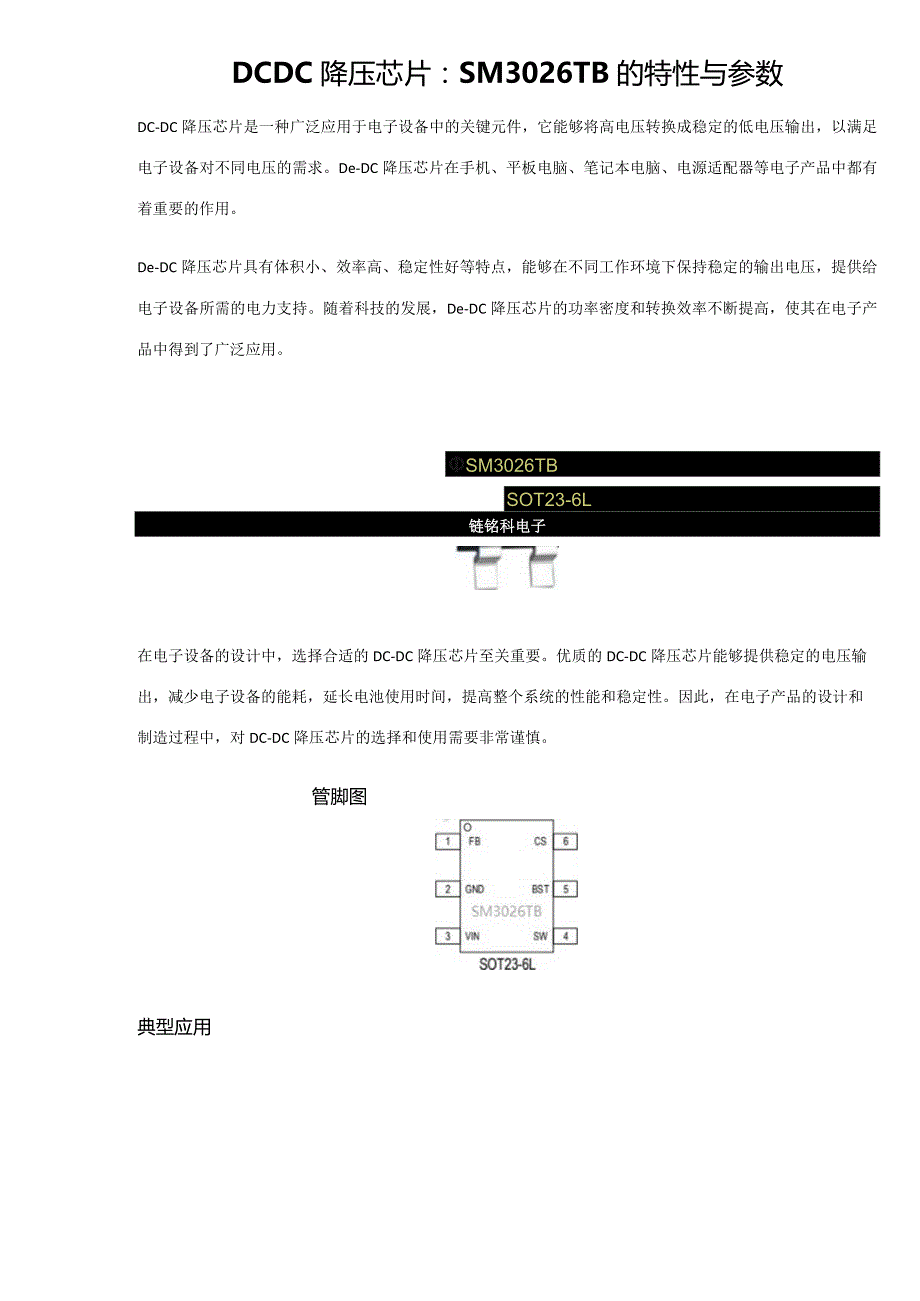

DCDC降压芯片:SM3026TB的特性与参数.docx_第1页
第1页 / 共2页

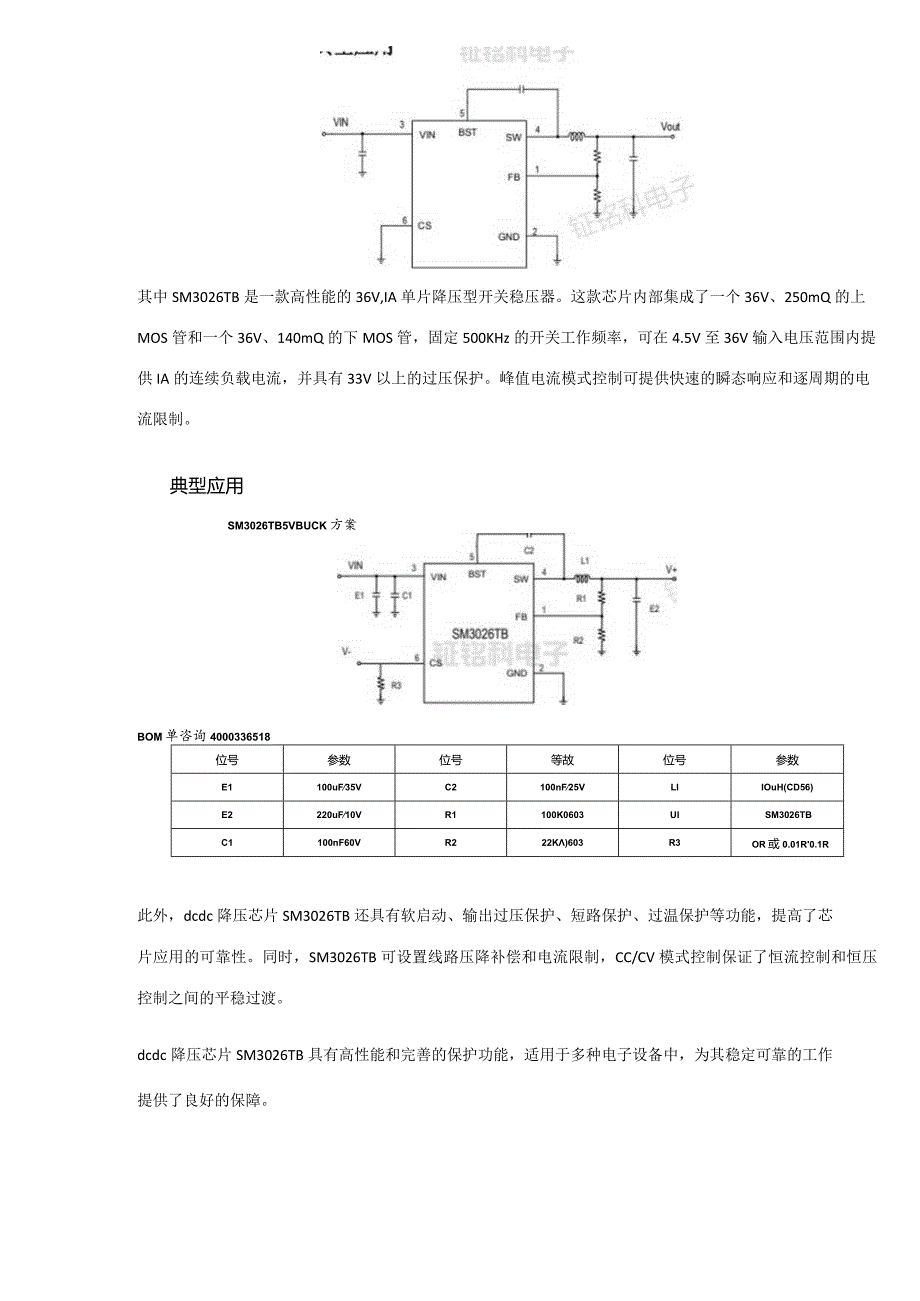

DCDC降压芯片:SM3026TB的特性与参数.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《DCDC降压芯片:SM3026TB的特性与参数.docx》由会员分享,可在线阅读,更多相关《DCDC降压芯片:SM3026TB的特性与参数.docx(2页珍藏版)》请在第壹文秘上搜索。

1、DCDC降压芯片:SM3026TB的特性与参数DC-DC降压芯片是一种广泛应用于电子设备中的关键元件,它能够将高电压转换成稳定的低电压输出,以满足电子设备对不同电压的需求。De-DC降压芯片在手机、平板电脑、笔记本电脑、电源适配器等电子产品中都有着重要的作用。De-DC降压芯片具有体积小、效率高、稳定性好等特点,能够在不同工作环境下保持稳定的输出电压,提供给电子设备所需的电力支持。随着科技的发展,De-DC降压芯片的功率密度和转换效率不断提高,使其在电子产品中得到了广泛应用。SM3026TBSOT23-6L链铭科电子在电子设备的设计中,选择合适的DC-DC降压芯片至关重要。优质的DC-DC降压

2、芯片能够提供稳定的电压输出,减少电子设备的能耗,延长电池使用时间,提高整个系统的性能和稳定性。因此,在电子产品的设计和制造过程中,对DC-DC降压芯片的选择和使用需要非常谨慎。管脚图典型应用其中SM3026TB是一款高性能的36V,IA单片降压型开关稳压器。这款芯片内部集成了一个36V、250mQ的上MOS管和一个36V、140mQ的下MOS管,固定500KHz的开关工作频率,可在4.5V至36V输入电压范围内提供IA的连续负载电流,并具有33V以上的过压保护。峰值电流模式控制可提供快速的瞬态响应和逐周期的电流限制。典型应用SM3026TB5VBUCK方案BOM单咨询4000336518位号参数位号等故位号参数E1100uF35VC2100nF25VLlIOuH(CD56)E2220uF10VR1100K0603UlSM3026TBC1100nF60VR222K)603R3OR或0.01R0.1R此外,dcdc降压芯片SM3026TB还具有软启动、输出过压保护、短路保护、过温保护等功能,提高了芯片应用的可靠性。同时,SM3026TB可设置线路压降补偿和电流限制,CC/CV模式控制保证了恒流控制和恒压控制之间的平稳过渡。dcdc降压芯片SM3026TB具有高性能和完善的保护功能,适用于多种电子设备中,为其稳定可靠的工作提供了良好的保障。
