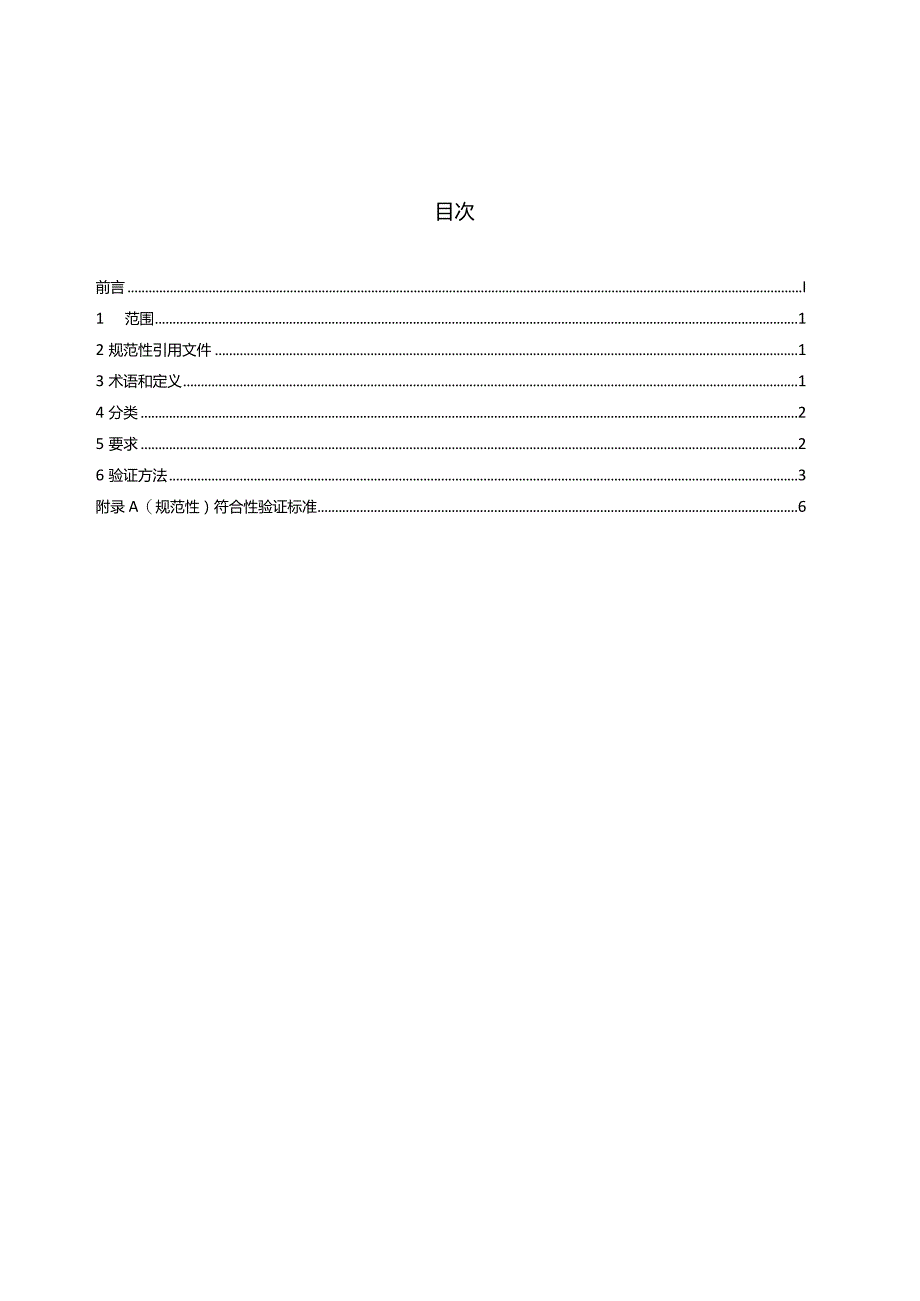

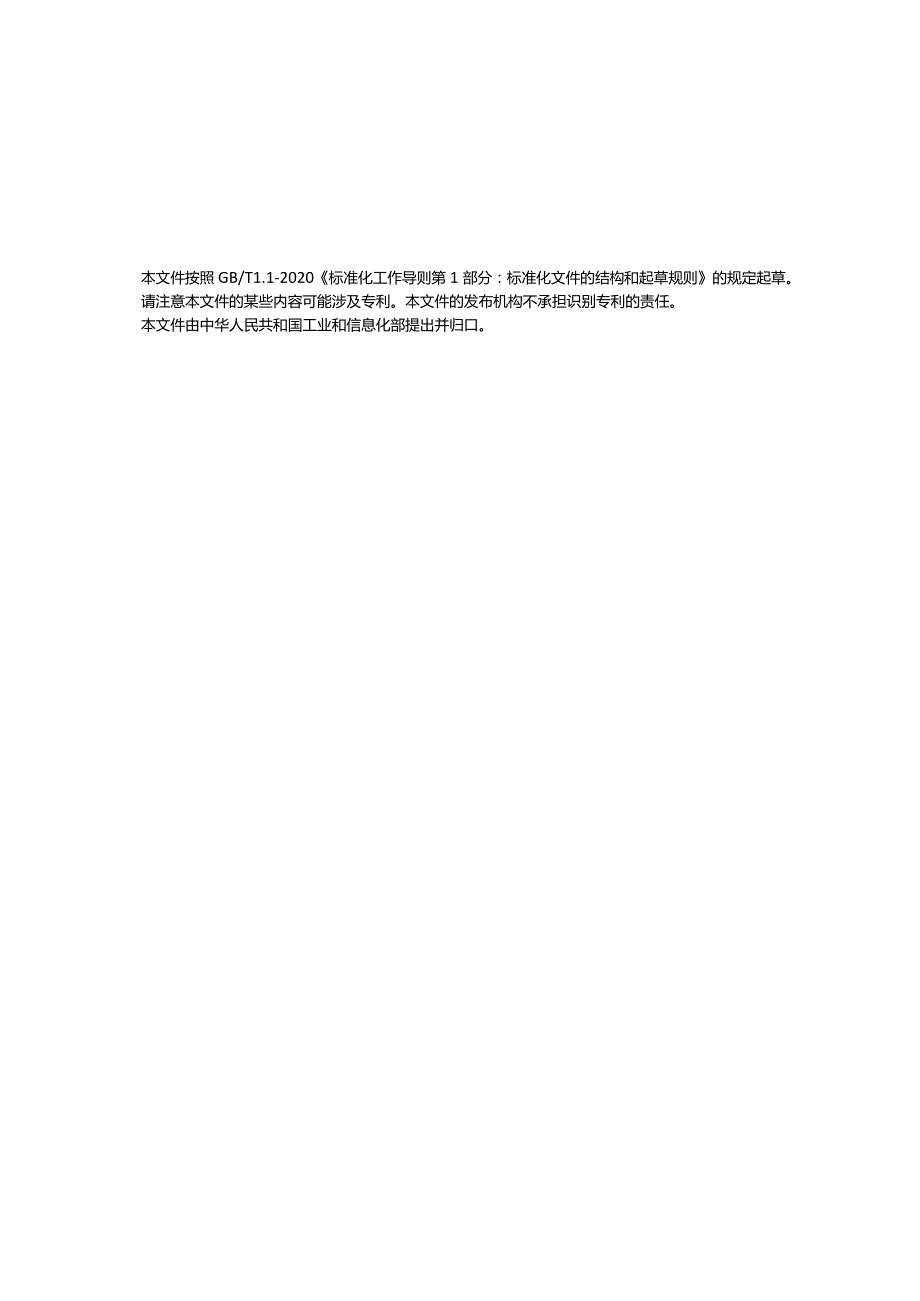

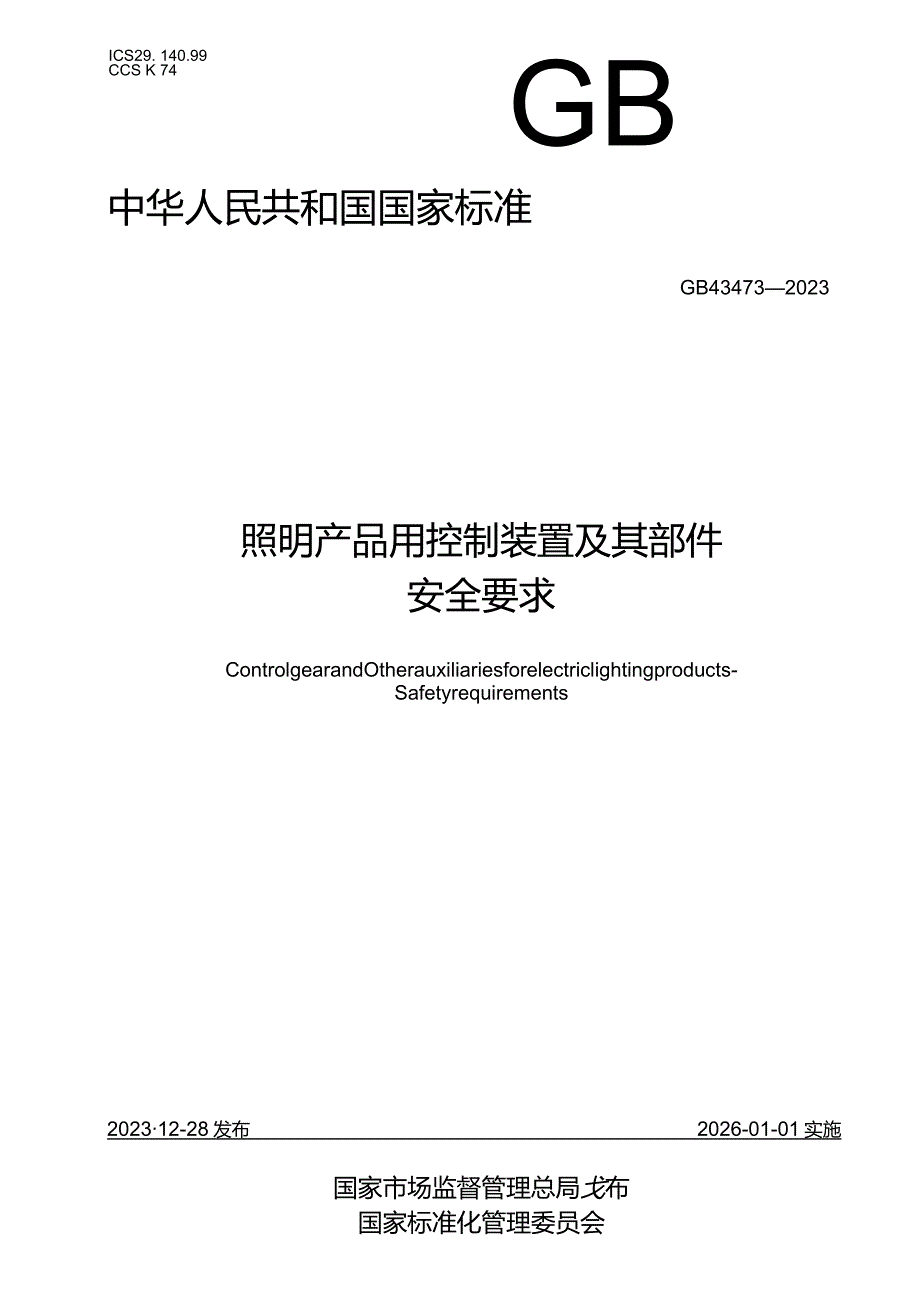

1、ICS29. 140.99CCS K 74GB中华人民共和国国家标准GB434732023照明产品用控制装置及其部件安全要求ControlgearandOtherauxiliariesforelectriclightingproducts-Safetyrequirements202312-28发布2026-01-01实施国家市场监督管理总局戈布国家标准化管理委员会目次前言I1范围12规范性引用文件13术语和定义14分类25要求26验证方法3附录A（规范性）符合性验证标准6本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉
2、及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国工业和信息化部提出并归口。照明产品用控制装置及其部件安全要求1范围本文件规定了照明产品用控制装置及其部件的标志、机械结构和电气结构等安全要求，描述了对应的验证方法。本文件适用于IOoOV以下直流电，以及50HZ或60HZ的IoooV以下交流电的光源控制装置及其部件。注：本文件中的光源专指电光源.2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T19510.1光源控制装置第
3、1部分：一般要求和安全要求GB/T19510.201光源控制装置GB/T19510.202光源控制装置GB/T19510.203光源控制装置GB/T19510.207光源控制装置 子控制装置的特殊要求GB/T19510.208光源控制装置GB/T19510.209光源控制装置第2-1部分：启动装置（辉光启动器除外）的特殊要求第2-2部分：铝丝灯用直流/交流电子降压转换器的特殊要求第2-3部分：荧光灯用交流和/或直流电子控制装置的特殊要求第2-7部分：应急照明（自容式）用安全服务电源（ESSS）供电电第2-8部分：荧光灯用镇流器的特殊要求第2-9部分：放电灯（荧光灯除外）用电磁控制装置的特殊要求
4、GB19510.210灯的控制装置第2-10部分：高频冷启动管形放电灯（霓红灯）用电子换流器和变频器的特殊要求GB/T19510.211光源控制装置第211部分：与灯具联用的杂类电子线路的特殊要求GB/T19510.212光源控制装置第2-12部分：放电灯（荧光灯除外）用直流或交流电子镇流器的特殊要求GB/T19510.213光源控制装置第2-13部分：LED模块用直流或交流电子控制装置的特殊要求3术语和定义GBT19510.LGBT19510.201203sGBT19510.207209.GB19510.210及GBT19510.211213界定的以及下列术语和定义适用于本文件。3.1光源控
5、制装置Controlgearforlightsources连接在供电电源与至少一个光源之间，用于为光源提供额定电压或额定电流的单元O注1：光源控制装置由一个或多个独立的部件组成.注2:光源控制装置包含触发、调光、校正功率因数、抑制无线电干扰以及更多控制功能中的一种或多种.注3:光源控制装置由供电单元和/或控制单元组成.注4:光源控制装置部分或全部集成在光源中.3.1.1内装式光源控制装置built-inControlgearforlightsources设计为安装在灯具、箱体、外壳或类似物内部使用的光源控制装置。注：路灯杆基座内安装控制装置的隔间可视为外壳.3.1.2独立式光源控制装置inde
6、pendentcontrolgearforlightsources由一个或若干个部件构成，并能单独安装在灯具之外，且不需要任何额外外壳就具备符合其标志所示保护功能的光源控制装置O注：独立式光源控制装置由内装式光源控制装置和合适的外壳组成，其提供其标志所示全部必要的保护.3.1.3整体式光源控制装置integraIContrOIgearfOrIightSoUrCeS作为灯具不可替换的部件，并且不能从灯具上取下单独进行试验的光源控制装置O4分类光源控制装置按照控制装置的安装方式，分为以下类型：一内装式光源控制装置；一独立式光源控制装置；一整体式光源控制装置。5要求5.1 一般要求光源控制装置的设计
7、和结构应能使其在正常使用过程中不对人或周围环境构成危险05.2 标志光源控制装置本体或说明书上应标明正常工作和安全使用所需要的基本信息。光源控制装置本体上的标志应清晰且耐久。注：整体式光源控制装置标志不作要求.5.3 接线端子接线端子应选用合适的材料，能为导体提供安全可靠的电气和机械连接，且不会过分损伤导体O5.4 接地光源控制装置的接地装置应能充分锁定防止松动，在无意图情况下，徒手不能将其松开。光源控制装置的功能接地触点（电位）应采用双重绝缘或加强绝缘与危险带电部件隔离。光源控制装置的接地连接方式应能保证其安全性和有效性。5.5 防触电保护光源控制装置按照其预定使用要求进行安装后不应有意外接
8、触危险带电部件的风险.绝缘部件应具有足够的防触电保护性能和绝缘性。提供防触电保护措施的部件，应具有足够的机械强度，在正常工作中不应松动，徒手不能将其拆除。5.6 防潮、绝缘电阻与电气强度光源控制装置应耐潮湿光源控制装置应有足够的绝缘电阻和电气强度。5.7 故障状态光源控制装置在设计上应能保证其在故障状态下工作时，不会冒出火苗或导致材料融化，或产生可燃气体，防触电保护措施不应被损坏.5.8 温升光源控制装置在正常和异常工作条件下均应满足相关的温升要求。5.9 结构光源控制装置应采用合适的材料和部件。光源控制装置应在不同的电气回路之间、带电体与可触及部件之间提供合适的绝缘。5.10 爬电距离和电气
9、间隙光源控制装置的爬电距离和电气间隙不应低于对应产品标准中规定的最小值。5. 11螺钉、载流部件和连接件螺钉、载流部件及机械连接件的故障可能导致光源控制装置变得不安全，这些部件应能承受住在正常使用时出现的机械应力.5. 12耐热、耐火和耐起痕固定载流部件就位的或提供防触电保护的绝缘材料部件，应充分耐热O提供防触电保护功能的外部绝缘材料部件，以及固定载流部件就位的绝缘材料部件,应耐燃烧和防引燃。预期安装在非普通类灯具中的光源控制装置、独立式光源控制装置以及绝缘体所承受的启动电压峰值高于150OV的光源控制装置应能耐漏电起痕。5.13 耐腐蚀光源控制装置中可能危及安全的金属部件，应具有足够的耐腐蚀
10、能力。5.14 其他要求不同类型的产品除了满足本章的要求外，还应根据产品的实际用途满足附录A中表A.1各产品标准的要求。6验证方法1.1 一般要求按照6.26.14的规定验证符合性。1.2 标志根据光源控制装置及其部件的具体产品类型，按附录A给出的对应标准中所规定的试验方法以及结果判定符合性。1.3 接线端子根据光源控制装置及其部件的具体产品类型，按附录A给出的对应标准中所规定的试验方法以及结果判定符合性。1.4 接地根据光源控制装置及其部件的具体产品类型，按附录A给出的对应标准中所规定的试验方法以及结果判定符合性。1.5 防触电保护根据光源控制装置及其部件的具体产品类型，按附录A给出的对应标
11、准中所规定的试验方法以及结果判定符合性。1.6 防潮、绝缘电阻与电气强度根据光源控制装置及其部件的具体产品类型，按附录A给出的对应标准中所规定的试验方法以及结果判定符合性。1.7 故障状态根据光源控制装置及其部件的具体产品类型，按附录A给出的对应标准中所规定的试验方法以及结果判定符合性。1.8 温升根据光源控制装置及其部件的具体产品类型，按附录A给出的对应标准中所规定的试验方法以及结果判定符合性。1.9 结构根据光源控制装置及其部件的具体产品类型，按附录A给出的对应标准中所规定的试验方法以及结果判定符合性。6. 10爬电距离和电气间隙根据光源控制装置及其部件的具体产品类型，按附录A给出的对应标
12、准中所规定的试验方法以及结果判定符合性。7. 11螺钉、载流部件和连接件根据光源控制装置及其部件的具体产品类型，按附录A给出的对应标准中所规定的试验方法以及结果判定符合性。6.12 耐热、耐火和耐起痕根据光源控制装置及其部件的具体产品类型，按附录A给出的对应标准中所规定的试验方法以及结果判定符合性。6.13 耐腐蚀根据光源控制装置及其部件的具体产品类型，按附录A给出的对应标准中所规定的试验方法以及结果判定符合性。6.14 其他要求根据光源控制装置及其部件的具体产品类型，按附录A给出的对应标准中所规定的试验方法以及结果判定符合性。附录A（规范性）符合性验证标准各类光源控制装置及其部件的符合性验证
13、标准见表A.I0表A.1符合性验证标准序号产品名称符合性验证标准1启动装置（辉光启动器除外）GBT19510.201.GB/T19510.12铸丝灯用直流/交流电子降压转换器GBT19510.202.GB/T19510.13荧光灯用交流和/或直流电子控制装置GBT19510.203vGB/T19510.14应急照明（自容式）用安全服务电源（ESSS）供电电子控制装置GBT19510.207.GB/T19510.15荧光灯用镇流器GBT19510.208.GB/T19510.16放电灯（荧光灯除外）用电磁控制装置GBT19510.209.GB/T19510.17高频冷启动管形放电灯（霓红灯）用电子换流器和变频器GB19510.210.GB/T19510.18与灯具联用的杂类电子线路GBT19510.21EGB/T19510.19放电灯（荧光灯除外）用直流或交流电子镇流器GBT19510.212xGB/T19510.110LED模块用直流或交流电子控制装置GBT19510.213xGB/T19510.1
