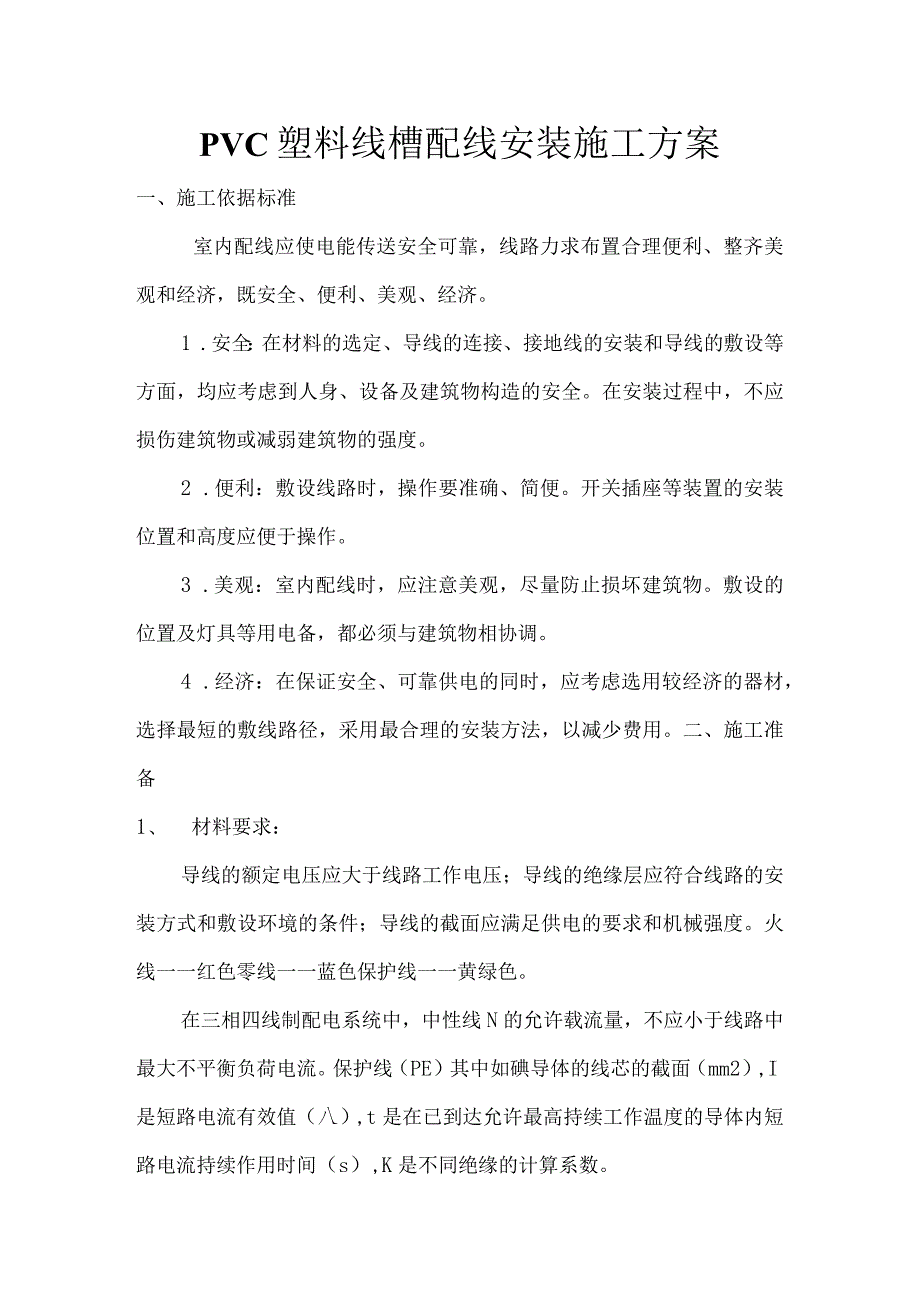

1、PVC塑料线槽配线安装施工方案一、施工依据标准室内配线应使电能传送安全可靠，线路力求布置合理便利、整齐美观和经济，既安全、便利、美观、经济。1 .安全：在材料的选定、导线的连接、接地线的安装和导线的敷设等方面，均应考虑到人身、设备及建筑物构造的安全。在安装过程中，不应损伤建筑物或减弱建筑物的强度。2 .便利：敷设线路时，操作要准确、简便。开关插座等装置的安装位置和高度应便于操作。3 .美观：室内配线时，应注意美观，尽量防止损坏建筑物。敷设的位置及灯具等用电备，都必须与建筑物相协调。4 .经济：在保证安全、可靠供电的同时，应考虑选用较经济的器材，选择最短的敷线路径，采用最合理的安装方法，以减少费

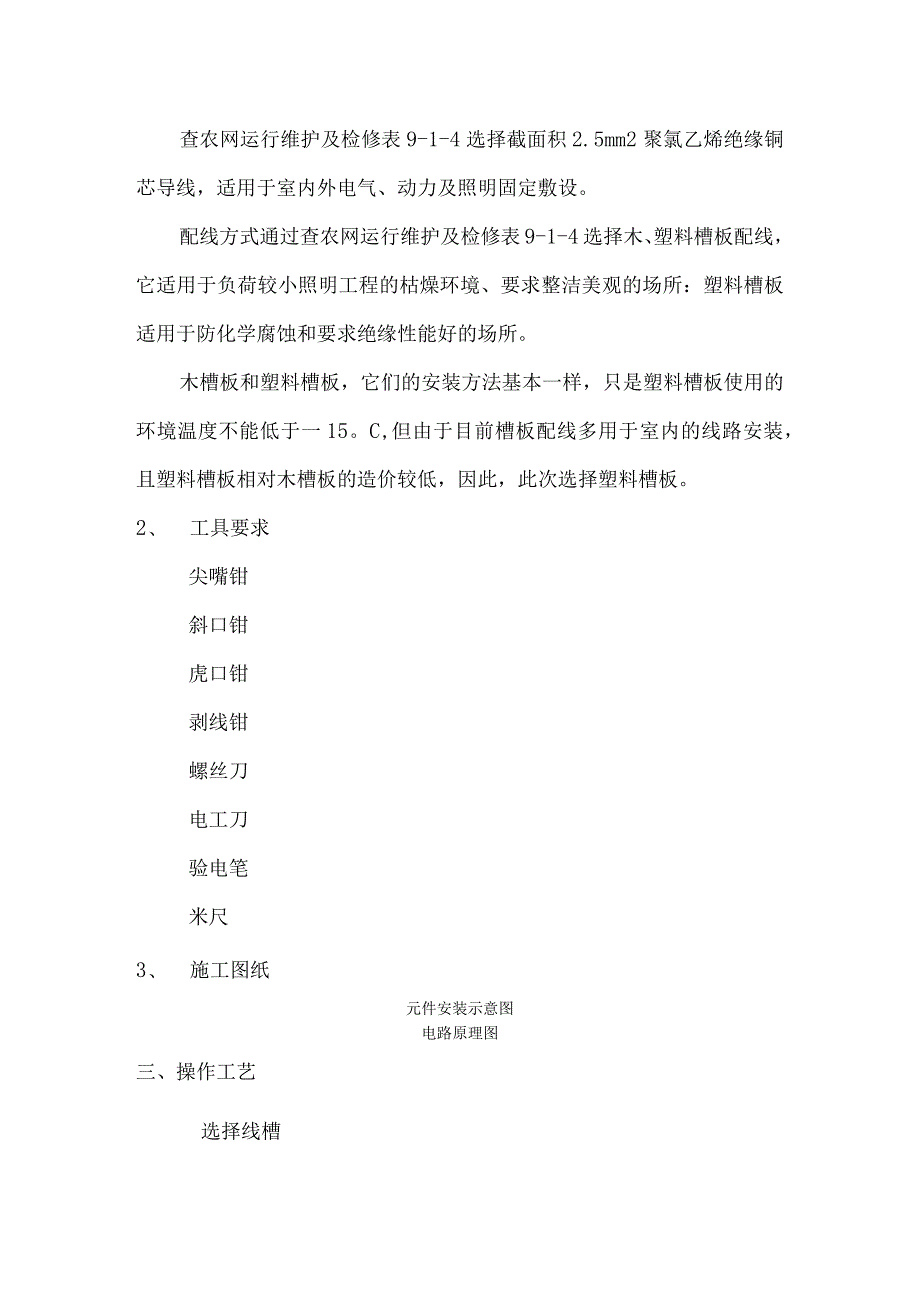

2、用。二、施工准备1、 材料要求：导线的额定电压应大于线路工作电压；导线的绝缘层应符合线路的安装方式和敷设环境的条件；导线的截面应满足供电的要求和机械强度。火线一一红色零线一一蓝色保护线一一黄绿色。在三相四线制配电系统中，中性线N的允许载流量，不应小于线路中最大不平衡负荷电流。保护线（PE）其中如碘导体的线芯的截面（mm2）,I是短路电流有效值（八）,t是在已到达允许最高持续工作温度的导体内短路电流持续作用时间（s）,K是不同绝缘的计算系数。查农网运行维护及检修表9-1-4选择截面积2.5mm2聚氯乙烯绝缘铜芯导线，适用于室内外电气、动力及照明固定敷设。配线方式通过查农网运行维护及检修表9-1-

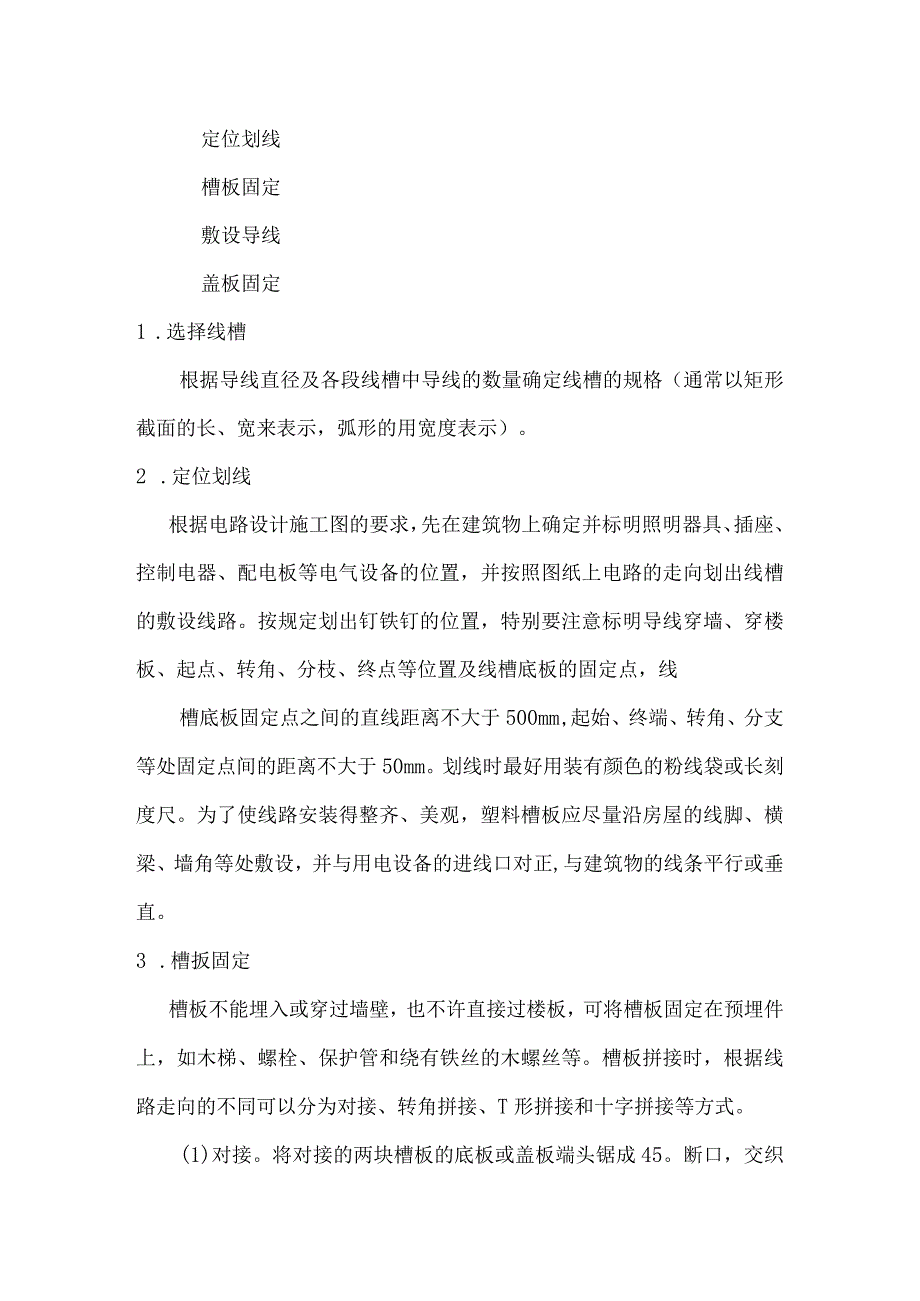

3、4选择木、塑料槽板配线，它适用于负荷较小照明工程的枯燥环境、要求整洁美观的场所：塑料槽板适用于防化学腐蚀和要求绝缘性能好的场所。木槽板和塑料槽板，它们的安装方法基本一样，只是塑料槽板使用的环境温度不能低于一15。C,但由于目前槽板配线多用于室内的线路安装，且塑料槽板相对木槽板的造价较低，因此，此次选择塑料槽板。2、 工具要求尖嘴钳斜口钳虎口钳剥线钳螺丝刀电工刀验电笔米尺3、 施工图纸元件安装示意图电路原理图三、操作工艺选择线槽定位划线槽板固定敷设导线盖板固定1 .选择线槽根据导线直径及各段线槽中导线的数量确定线槽的规格（通常以矩形截面的长、宽来表示，弧形的用宽度表示）。2 .定位划线根据电路设
4、计施工图的要求，先在建筑物上确定并标明照明器具、插座、控制电器、配电板等电气设备的位置，并按照图纸上电路的走向划出线槽的敷设线路。按规定划出钉铁钉的位置，特别要注意标明导线穿墙、穿楼板、起点、转角、分枝、终点等位置及线槽底板的固定点，线槽底板固定点之间的直线距离不大于500mm,起始、终端、转角、分支等处固定点间的距离不大于50mm。划线时最好用装有颜色的粉线袋或长刻度尺。为了使线路安装得整齐、美观，塑料槽板应尽量沿房屋的线脚、横梁、墙角等处敷设，并与用电设备的进线口对正,与建筑物的线条平行或垂直。3 .槽扳固定槽板不能埋入或穿过墙壁，也不许直接过楼板，可将槽板固定在预埋件上，如木梯、螺栓、保
5、护管和绕有铁丝的木螺丝等。槽板拼接时，根据线路走向的不同可以分为对接、转角拼接、T形拼接和十字拼接等方式。(1)对接。将对接的两块槽板的底板或盖板端头锯成45。断口，交织严密对接，底板的线槽必须对正，但注意盖板和底板的接口不能重合，应相互错开20mm以上。(2)转角拼接。同样把两块槽板的底板和盖板端头锯成45。断口，并把转角处线槽之间的棱削成弧形，以免割伤导线绝缘层。(3)T形拼接。在支路槽板的端头，两侧各锯掉腰长等于槽板宽度1/2的等腰直角三角形，留下夹角为90。的接头。干线槽板那么在宽度的1/2处，锯一个与支路槽板接头配合的90凹角，拼接时在拼接点上把干线底板正对支路线槽的棱锯掉、铲平.以
6、便分支导线在槽内能够顺利通过。(4)十字拼接。用于水平、竖直干线上有上下或左右分支线的情况，它相当于上下或左右两个T形拼接。工艺要求与T形拼接一样。4.敷设导线槽板安装好后，将导线放进槽板的线槽内，叫做敷设导线。在敷设导线时，需要注意：(1)槽板同一槽内不准嵌入不同相线和不同回路的两根导线，每个槽内只能配一根导线。(2)槽扳内的导线不应有接头。特殊情况需要有接头和分支，应在接头或分支处装设接线盒，其目的是为了便于检修接头。(3)导线伸出糟板与灯具、插座、开关等电器连接时，要留出100mm左右的余量，并在这些电器的安装位置加垫木台，木台应按槽板的宽度和厚度锯出豁口卡在槽板上。如果线头位于开关板、
7、配电箱内，那么应根据实际所需的长度再留出裕量、并在线段上作好标志，以便接线时的识别。5 .导线连接(1)剖削导线绝缘层时，不能损伤芯线；(2)导线缠绕方法要正确；(3)导线缠绕后要平直，整齐和严密。(4)截面为IOmm2及以下的单股导线可以直接与设备、器具的端子连接；(5)截面为2.5mm2及以下的多股铜芯导线应先拧紧，搪锡或压接端子后再与设备及器具的端子连接；(6)多股铝芯线和截面积大于2.5mm2的多股铜芯导线应焊接或压接接线端子后再与设备及器具的端子连接。6 .盖板固定完成以上的工序的同时、应用盖板把导线盖上，边敷线边将盖板固定在底板上。固定时多用钉子将盖板钉在底板的中棱上。为了不伤及导
8、线，钉子要垂直进入。盖板的拼接方式与底板拼接一样。盖板做到了终端，假设没有电器和木台，应先将底板端头锯成一斜面，再将盖板封端处锯成斜口，然后将盖板按底板斜面坡度折覆固定，此过程叫做封端处理。四、塑料线槽配线质量标准导线芯线的最小截面积为：铝芯线不小于2.5m11)2,铜芯线不小于1.5mr112,导线截面积不应大于6mm2o(2)根据电路施工图的要求，在建筑物上确定槽板底板安装位置时，固定点间的直线距离不应大于500mm,起始、终端、转角、分支等处固定点间的距离不大于30mm。槽板的盖与槽板的接口不能在同一个地方，至少相距30mm,接口要严密，不留空隙。(3)安装时，需要把槽板固定在墙壁的预埋件上，固定需要的铁钉、木螺丝或膨胀螺栓等的长度不应小于槽板厚度的一倍半。在混凝土建筑物上，预埋固定件有困难时，可采用黏结技术，将槽板底板黏结在混凝土建筑物上，黏结前要将混凝土的黏结面洗净、晒干。(4)开关、插座、灯具等所用的木台与槽板连接时.应在木台的反面挖一个缺口，然后扣在槽板上，安装槽板盖时注意不要使钉子扎在导线上，以防止钉子带电。塑料槽板的盖板与底板的衔接应严密，不得脱槽。五、应注意的质量问题六、总结
