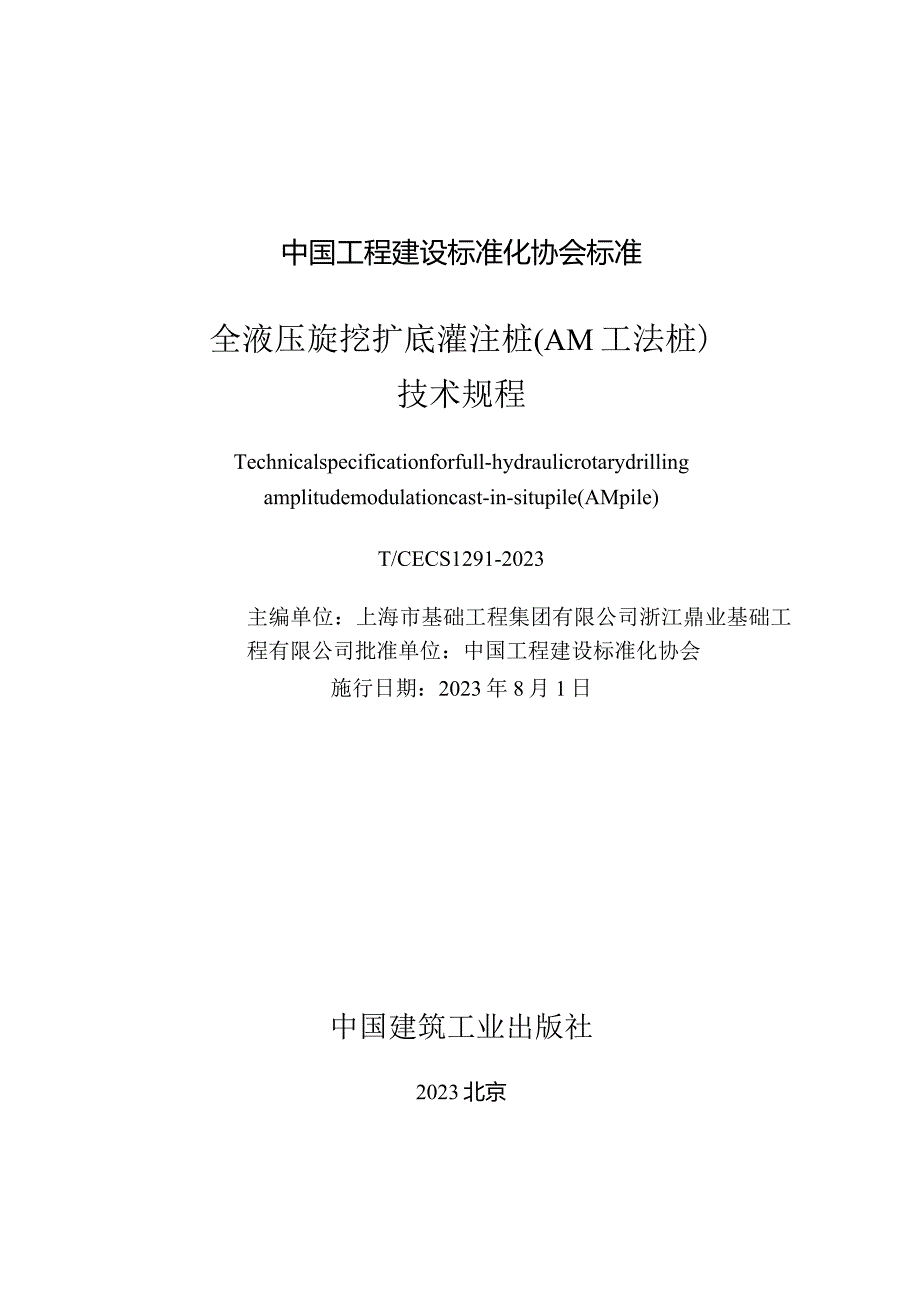

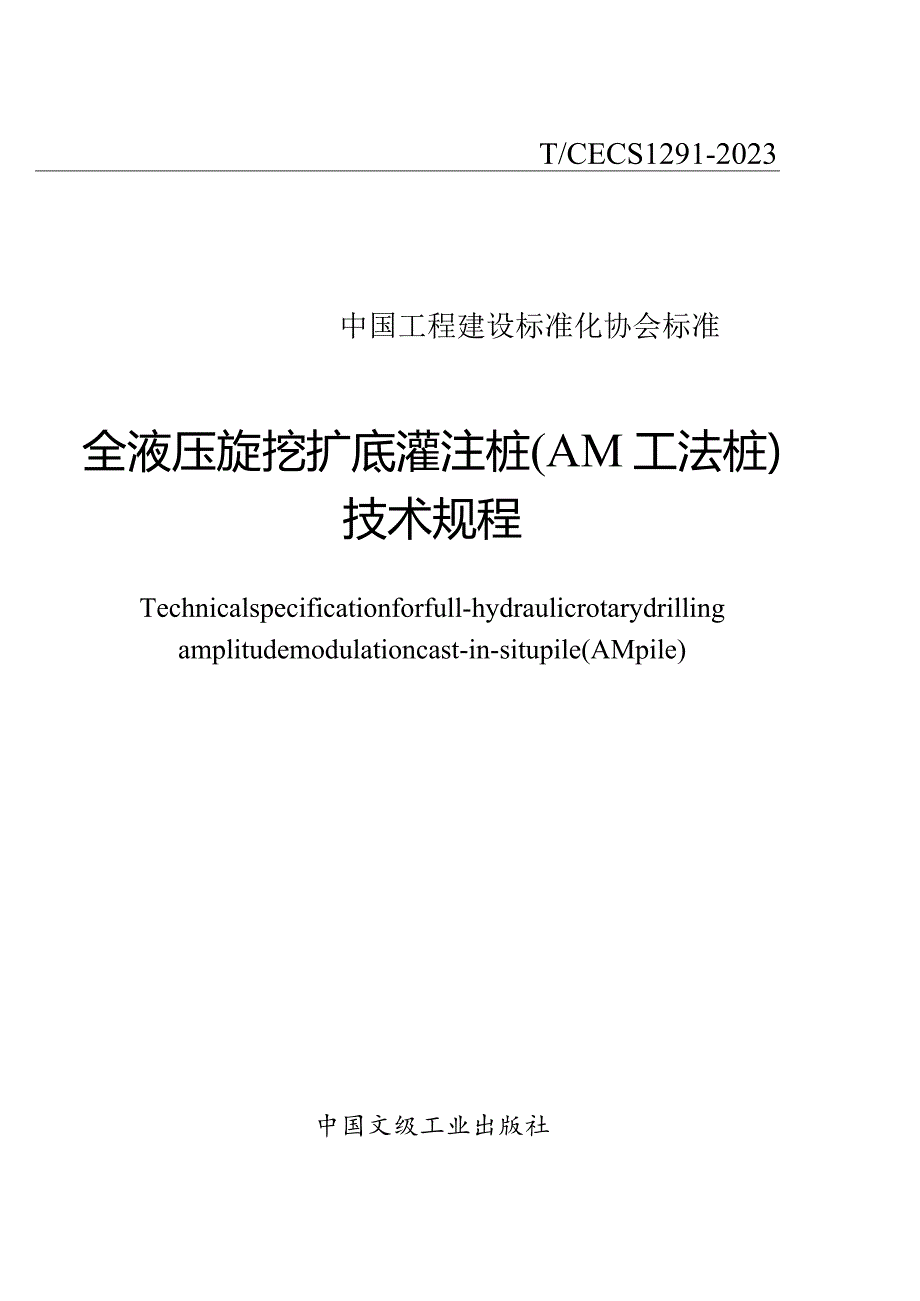

1、T/CECS1291-2023中国工程建设标准化协会标准全液压旋挖扩底灌注桩(AM工法桩)技术规程Technicalspecificationforfull-hydraulicrotarydrillingamplitudemodulationcast-in-situpile(AMpile)中国文级工业出版社中国工程建设标准化协会标准全液压旋挖扩底灌注桩(AM工法桩)技术规程Technicalspecificationforfull-hydraulicrotarydrillingamplitudemodulationcast-in-situpile(AMpile)T/CECS1291-2023主

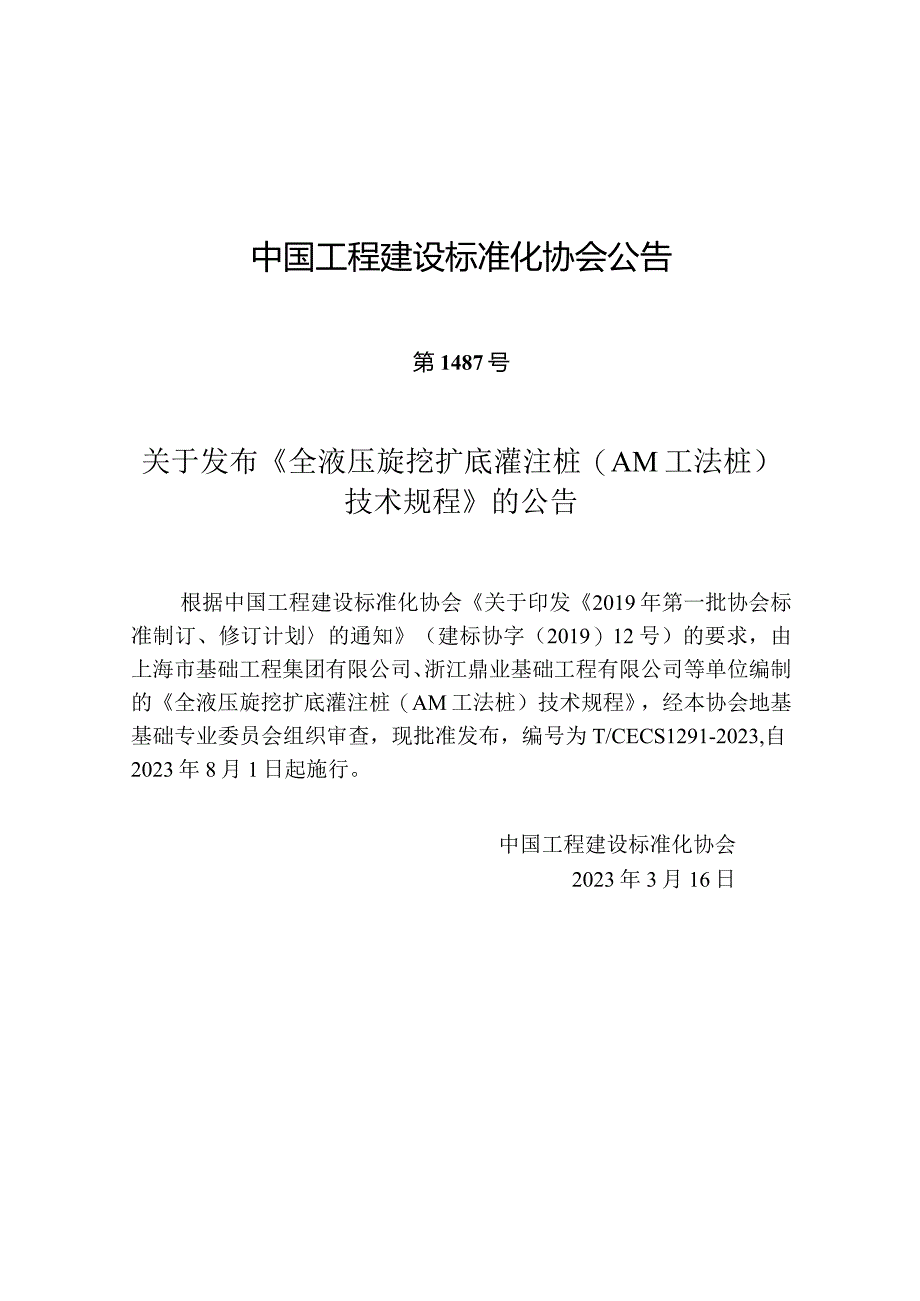

2、编单位：上海市基础工程集团有限公司浙江鼎业基础工程有限公司批准单位：中国工程建设标准化协会施行日期：2023年8月1日中国建筑工业出版社2023北京中国工程建设标准化协会公告第1487号关于发布全液压旋挖扩底灌注桩（AM工法桩）技术规程的公告根据中国工程建设标准化协会关于印发2019年第一批协会标准制订、修订计划的通知（建标协字（2019）12号）的要求，由上海市基础工程集团有限公司、浙江鼎业基础工程有限公司等单位编制的全液压旋挖扩底灌注桩（AM工法桩）技术规程，经本协会地基基础专业委员会组织审查，现批准发布，编号为T/CECS1291-2023,自2023年8月1日起施行。中国工程建设标准化
3、协会2023年3月16日-XX.刖三根据中国工程建设标准化协会关于印发2019年第一批协会标准制订、修订计划的通知（建标协字（2019）12号）的要求，编制组经深入调查研究，认真总结实践经验，参考国内外先进标准，并在广泛征求意见的基础上，制定本规程。本规程共分7章和3个附录，主要内容包括：总则、术语和符号、基本规定、设备、设计、施工、质量检验与验收等。本规程的某些内容可能直接或间接涉及专利，本规程的发布机构不承担识别这些专利的责任。本规程由中国工程建设标准化协会地基基础专业委员会归口管理，由上海市基础工程集团有限公司负责具体技术内容的解释。执行过程中，如有意见或建议，请反馈给上海市基础工程集团
4、有限公司（地址：上海市杨浦区民星路231号，邮编：200433,邮箱：digua1984）o主编单位：上海市基础工程集团有限公司浙江鼎业基础工程有限公司参编单位：上海勘察设计研究院（集团）有限公司上海市城市建设设计研究总院（集团）有限公司华东建筑设计研究院有限公司上海市建筑科学研究院有限公司北京城建设计发展集团股份有限公司上海城投（集团）有限公司上海申通地铁集团有限公司中国铁路设计集团有限公司上海市隧道工程轨道交通设计研究院上海交通大学上海市政工程设计研究总院（集团）有限公司中铁工程设计咨询集团有限公司中铁上海设计院集团有限公司北京市市政工程设计研究总院有限公司上海城投水务工程项目管理有限公司
5、中国建筑科学研究院有限公司广东省基础工程集团有限公司同济大学上海创异基础工程有限公司浙江华展工程研究设计院有限公司同济大学建筑设计研究院（集团）有限公司浙江省建筑设计研究院浙江数智交院科技股份有限公司主要起草人:李耀良王福林杨石飞张中杰王理想朱土传张静王卓衡吴江斌张学文黄美群胡欣王秀志张继清杨志豪冯云陈锦剑徐震吕刚刘坊陈怀智秦大航周萌孙建军白占伟雷杨李建民钟显奇邸国恩王浩然王永成陕耀吴才德翟杰群毛海河刘兴旺钟方杰陈晋于顺利朱小刚主要审查人：朱合华张雁杨秀仁高文生顾国荣刘松玉康景文1 总贝IJ(1)2 术语和符号(2)2.1 术语(2)2.2 符号(2)3 基本规定(5)4 设备(6)4.1 一
6、般规定(6)4.2 液压成孔系统及辅助系统(6)4.3 可视可控控制系统(7)5 设计(9)5.1 一般规定(9)5.2 构造(9)5.3 计算(12)6 施工(20)6.1 一般规定(20)6.2 施工准备(22)6.3 稳定液(23)6.4 成孔(24)6.5 清孔(27)6.6 钢筋笼制作与吊放(29)6.7 混凝土施工(31)7 质量检验与验收(36)7.1 一般规定(36)7.2 施工前检验(36)7.3 施工过程检验(36)7.4 施工后检验与验收(37)附录AAM工法桩设备选型表(39)附录BAM工法桩施工记录表(40)附录CAM工法桩分项工程质量检验评定表(43)用词说明(44
7、)引用标准名录(45)附：条文说明(47)Contents1 Generalprovisions(1)2 Termsandsymbols(2)2.1 Terms(2)2.2 Symbols(2)3 Basicrequirements(5)4 Equipment(6)4.1 Generalreqirements(6)4.2 Hydraulicholeformingsystemandauxiliarysystem(6)4.3 Visualandcontrollablecontrolsystem(7)5 Design(9)5.1 Generalreqirements(9)5.2 Structure(
8、9)5.3 Calculation(12)6 Construction(20)6.1 Generalreqirements(20)6.2 Constructionpreparation(22)6.3 Stabilizer(23)6.4 Holeforming(24)6.5 Holecleaning(27)6.6 Fabricationandhangingofreinforcementcage(29)6.7 Constructionconcreting(31)7 Qualityinspectionandacceptance(36)7.1 Generalreqirements(36)7.2 Pre
9、constructioninspection(36)7.3 Qualityinspectionduringconstruction(36)7.4 Post-constructioninspectionandacceptance(37)AppendixAAppendixBAppendixCEquipmentselectiontableofAMPile(39)ConstructionrecordofAMPile(40)QualityinspectionandassessmentsheetofAMPile(43)Explanationofwording(44)1.istofquotedstandar
10、ds(45)Addition:Explanationofprovisions(47)1.0.1为规范全液压旋挖扩底灌注桩（AM工法桩）在工程建设中的应用，做到安全适用、技术先进、经济合理、确保质量、保护环境，制定本规程。1.0.2本规程适用于工程建设中全液压旋挖扩底灌注桩（AM工法桩）的设计、施工、质量检验与验收。1.0.3全液压旋挖扩底灌注桩（AM工法桩）的设计、施工、质量检验与验收除应符合本规程规定外，尚应符合国家现行有关标准和现行中国工程建设标准化协会有关标准的规定。2术语和符号2.1 术语2. 1.1全液压旋挖扩底灌注桩（AM工法桩）full-hydraulicrotarydrilli
11、ngamplitudemodulationcast-in-situpile（AMpile）采用全液压旋挖扩底灌注桩（AM工法桩）钻机，在稳定液护壁条件下，旋转切削挖掘土体成孔，利用液压扩径铲斗在预定位置或底部进行扩径，并回收带出扩径部分渣土，成孔完成后下放钢筋笼、灌注混凝土形成的扩底灌注桩，成孔过程中可通过可视可控控制系统对桩径、深度、垂直度等施工参数实时显示与控制。简称AM工法桩。3. 1.2扩径段amplitudemodulationsectionAM工法桩中桩径扩大段的桩身，扩大段包含垂直段和倾斜段。4. 1.3常径段constant-diametersectionAM工法桩中非扩径段的
12、桩身。5. 1.4扩径率bottomexpansionratio扩径段的垂直段桩身截面积与常径段截面积之比。6. 1.5稳定液stabilizer膨润土与外加剂或其他高分子材料与水拌和而成，在成孔施工中起到冷却、护壁、携渣等作用的浆液。7. 1.6充盈系数fullingcoefficient灌注桩实际浇灌的混凝土体积与理论计算体积之比。2.2 杼号2.2.1作用和作用效应：G9基桩自重；Nk一按荷载效应标准组合计算的基桩拔力。2.2.2抗力和材料性能：Qk单桩竖向极限承载力标准值；qwk一第j个扩径部分所在土层极限承载力标准值；qwk单桩第i层土的极限侧摩阻力标准值；R4建筑、市政、港口工程的
13、单桩竖向受压承载力特征值，铁路工程单桩轴向受压承载力容许值；Tk单桩竖向抗拔极限承载力标准值；Ym一稳定液重力密度；e一混凝土重力密度。2.2.3几何参数：Ap第j个扩径部分桩截面积；D扩径段直径；D1初灌后混凝土面直径；d一常径段直径；d1导管内径；Ge注浆量；h0孔深；hi扩径段垂直面高度；h2初灌混凝土下灌后导管外混凝土高度；h3导管内混凝土与导管外泥浆柱平衡所需的高度；1桩长；Iw桩身穿过第i层土的厚度；u一常径段桩身截面周长；u;桩身截面周长；V混凝土初灌量；ap一单位扩径直径注浆量；1. 扩径段斜面倾角。2. 2.4计算系数及其他：K安全系数；k充盈系数；m扩径段数量；a一桩轴线与
14、垂线夹角；桩的水平变形系数；0、后注浆侧阻力、端阻力增强系数；Yg单桩抗拔承载力抗力分项系数；入;抗拔系数；w大直径桩侧阻力、端阻力尺寸效应系数。3基本规定3. 0.1AM工法桩的运用应综合考虑工程地质和水文地质条件、工程特性、施工工艺、环境条件和工程造价等因素。3.0.2AM工法桩适用于填土、黏性土、粉土、砂土、粒径不大于200mm的碎石土及强风化、中风化和饱和单轴抗压强度不大于15MPa的岩石。当缺乏地区经验时，应通过现场试验确定其适用性。3.0.3AM工法桩根据使用要求可用作抗拔桩、抗压桩及水平承载桩，设计计算时所采用的作用效应组合应符合国家现行有关标准的规定。3.0.4AM工法桩的岩土勘察应符合现行国家标准岩土工程勘察规范GB50021、建筑与市政地基基础通用规范GB55003和工程勘察通用规范GB55017的有关规定。3.0.5AM工法桩设计与施工前，应掌握施工区域的工程地质和水文地质资料，查明不良地质条件、地下障碍物以及邻近既有建（构）筑物、市政设施等周边环境条件。3.0.6当AM工法桩缺少工程经验或有设计要求时，应进
