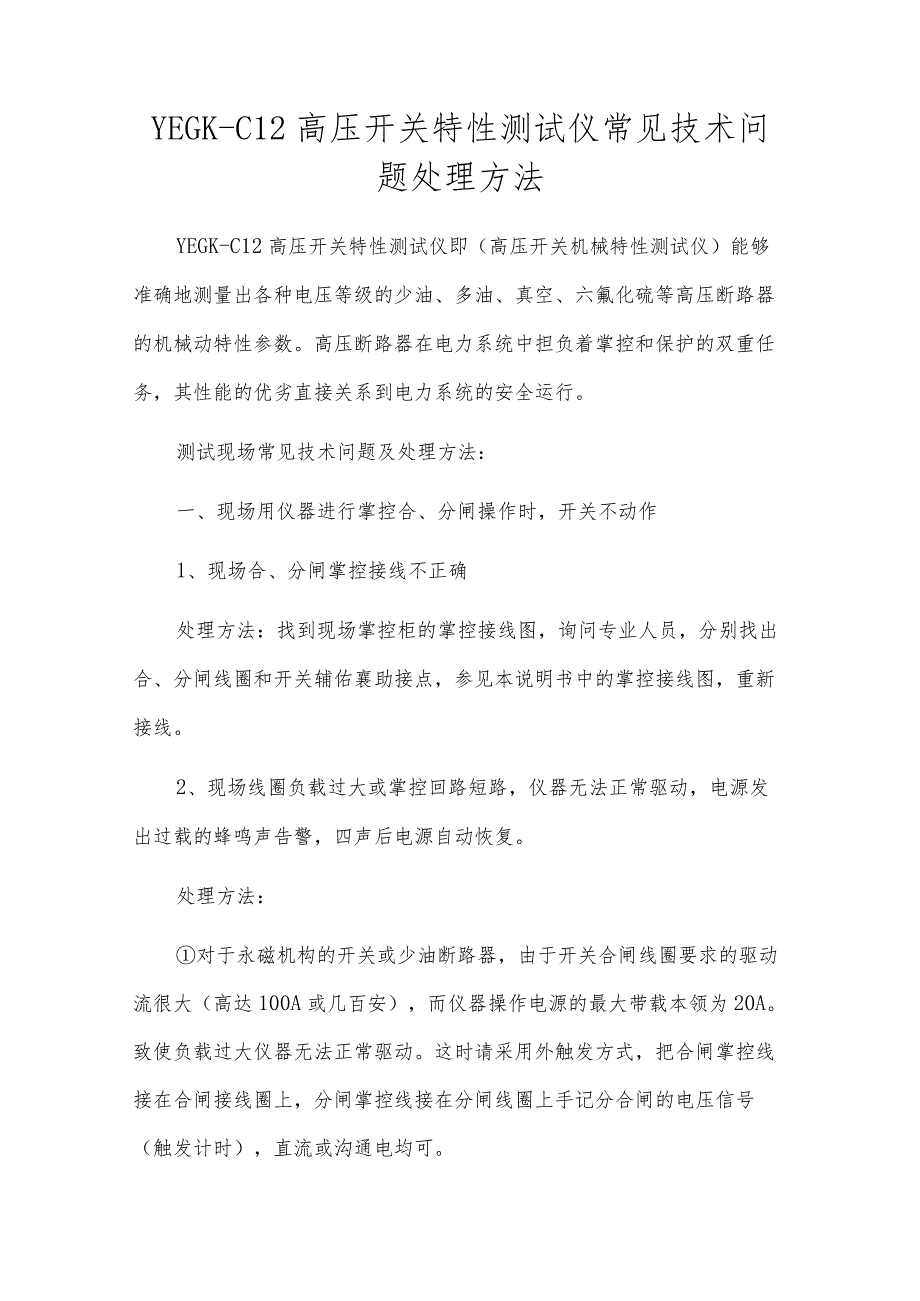

1、YEGK-C12高压开关特性测试仪常见技术问题处理方法YEGK-C12高压开关特性测试仪即（高压开关机械特性测试仪）能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着掌控和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。测试现场常见技术问题及处理方法：一、现场用仪器进行掌控合、分闸操作时，开关不动作1、现场合、分闸掌控接线不正确处理方法：找到现场掌控柜的掌控接线图，询问专业人员，分别找出合、分闸线圈和开关辅佑襄助接点，参见本说明书中的掌控接线图，重新接线。2、现场线圈负载过大或掌控回路短路，仪器无法正常驱动，电源发出过载

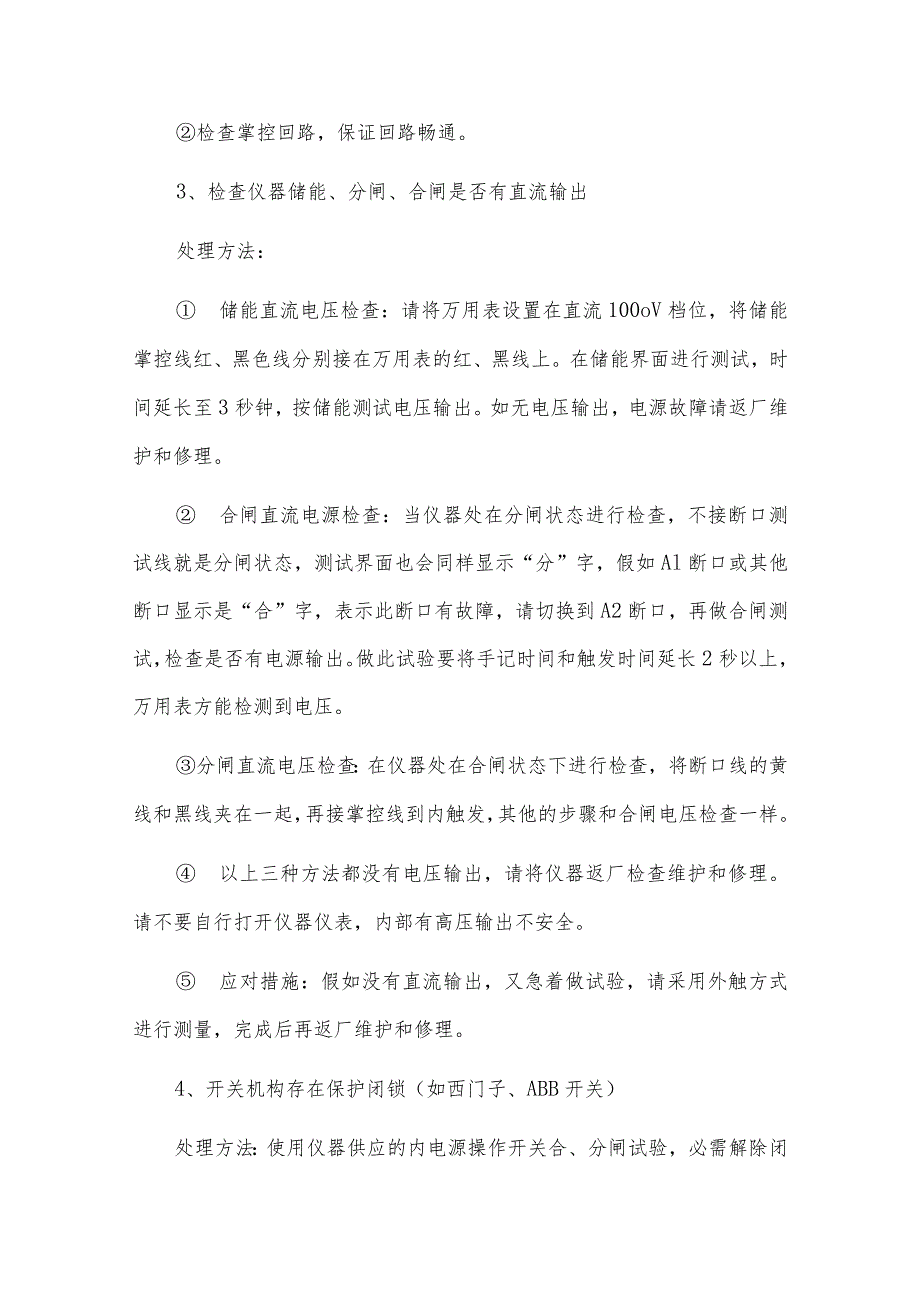

2、的蜂鸣声告警，四声后电源自动恢复。处理方法：对于永磁机构的开关或少油断路器，由于开关合闸线圈要求的驱动流很大（高达100A或几百安），而仪器操作电源的最大带载本领为20A。致使负载过大仪器无法正常驱动。这时请采用外触发方式，把合闸掌控线接在合闸接线圈上，分闸掌控线接在分闸线圈上手记分合闸的电压信号（触发计时），直流或沟通电均可。检查掌控回路，保证回路畅通。3、检查仪器储能、分闸、合闸是否有直流输出处理方法： 储能直流电压检查：请将万用表设置在直流100oV档位，将储能掌控线红、黑色线分别接在万用表的红、黑线上。在储能界面进行测试，时间延长至3秒钟，按储能测试电压输出。如无电压输出，电源故障请返
3、厂维护和修理。 合闸直流电源检查：当仪器处在分闸状态进行检查，不接断口测试线就是分闸状态，测试界面也会同样显示“分”字，假如Al断口或其他断口显示是“合”字，表示此断口有故障，请切换到A2断口，再做合闸测试，检查是否有电源输出。做此试验要将手记时间和触发时间延长2秒以上，万用表方能检测到电压。分闸直流电压检查：在仪器处在合闸状态下进行检查，将断口线的黄线和黑线夹在一起，再接掌控线到内触发，其他的步骤和合闸电压检查一样。 以上三种方法都没有电压输出，请将仪器返厂检查维护和修理。请不要自行打开仪器仪表，内部有高压输出不安全。 应对措施：假如没有直流输出，又急着做试验，请采用外触方式进行测量，完成后

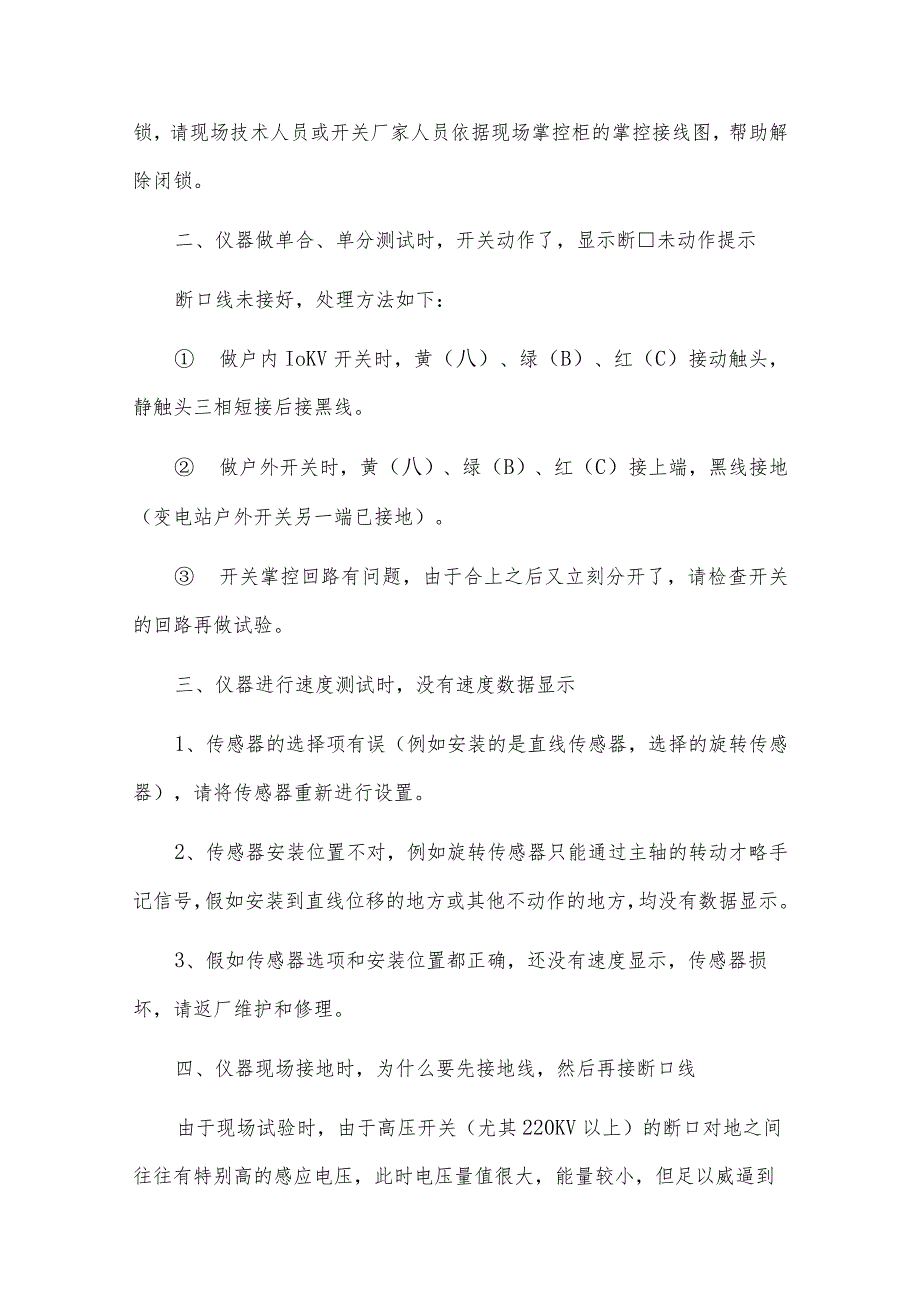

4、再返厂维护和修理。4、开关机构存在保护闭锁（如西门子、ABB开关）处理方法：使用仪器供应的内电源操作开关合、分闸试验，必需解除闭锁，请现场技术人员或开关厂家人员依据现场掌控柜的掌控接线图，帮助解除闭锁。二、仪器做单合、单分测试时，开关动作了，显示断未动作提示断口线未接好，处理方法如下： 做户内IoKV开关时，黄（八）、绿（B）、红（C）接动触头，静触头三相短接后接黑线。 做户外开关时，黄（八）、绿（B）、红（C）接上端，黑线接地（变电站户外开关另一端已接地）。 开关掌控回路有问题，由于合上之后又立刻分开了，请检查开关的回路再做试验。三、仪器进行速度测试时，没有速度数据显示1、传感器的选择项有误
5、（例如安装的是直线传感器，选择的旋转传感器），请将传感器重新进行设置。2、传感器安装位置不对，例如旋转传感器只能通过主轴的转动才略手记信号，假如安装到直线位移的地方或其他不动作的地方，均没有数据显示。3、假如传感器选项和安装位置都正确，还没有速度显示，传感器损坏，请返厂维护和修理。四、仪器现场接地时，为什么要先接地线，然后再接断口线由于现场试验时，由于高压开关（尤其220KV以上）的断口对地之间往往有特别高的感应电压，此时电压量值很大，能量较小，但足以威逼到仪器自身的安全。仪器内部，断口信号输入端到地之间接有泄放回路。所以先接地线，优先接通了泄放回路，此时连接断口信号线时，即使断口感应了特别高的电压，也能通过泄放回路泄放到大地，从而保证仪器的断口通道安全。五、如何推断仪器端口是否正常仪器有十二断口，每一相断口均可独立使用。1、在没接断口测试线就是分闸状态，测试界面也会同样显示“分”字。假如某断中的一相显现“合”字，则表示此断口有故障,这时要切换到别的断口进行测试。2、接上断口测试线，将断口线的黄、绿、红和黑（公共）短接,断口状态由“分”字变为“合”字，这表示正常。
