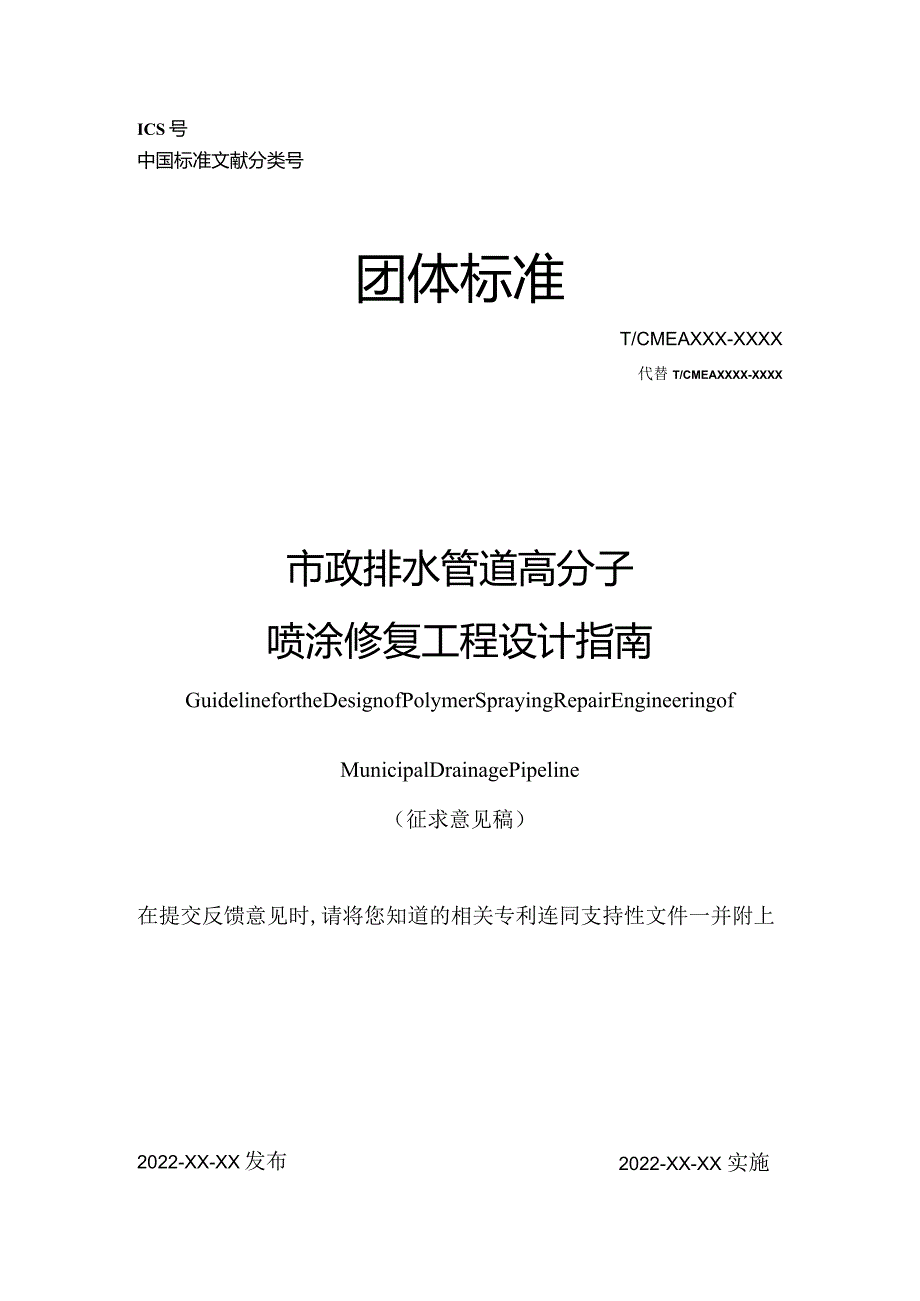

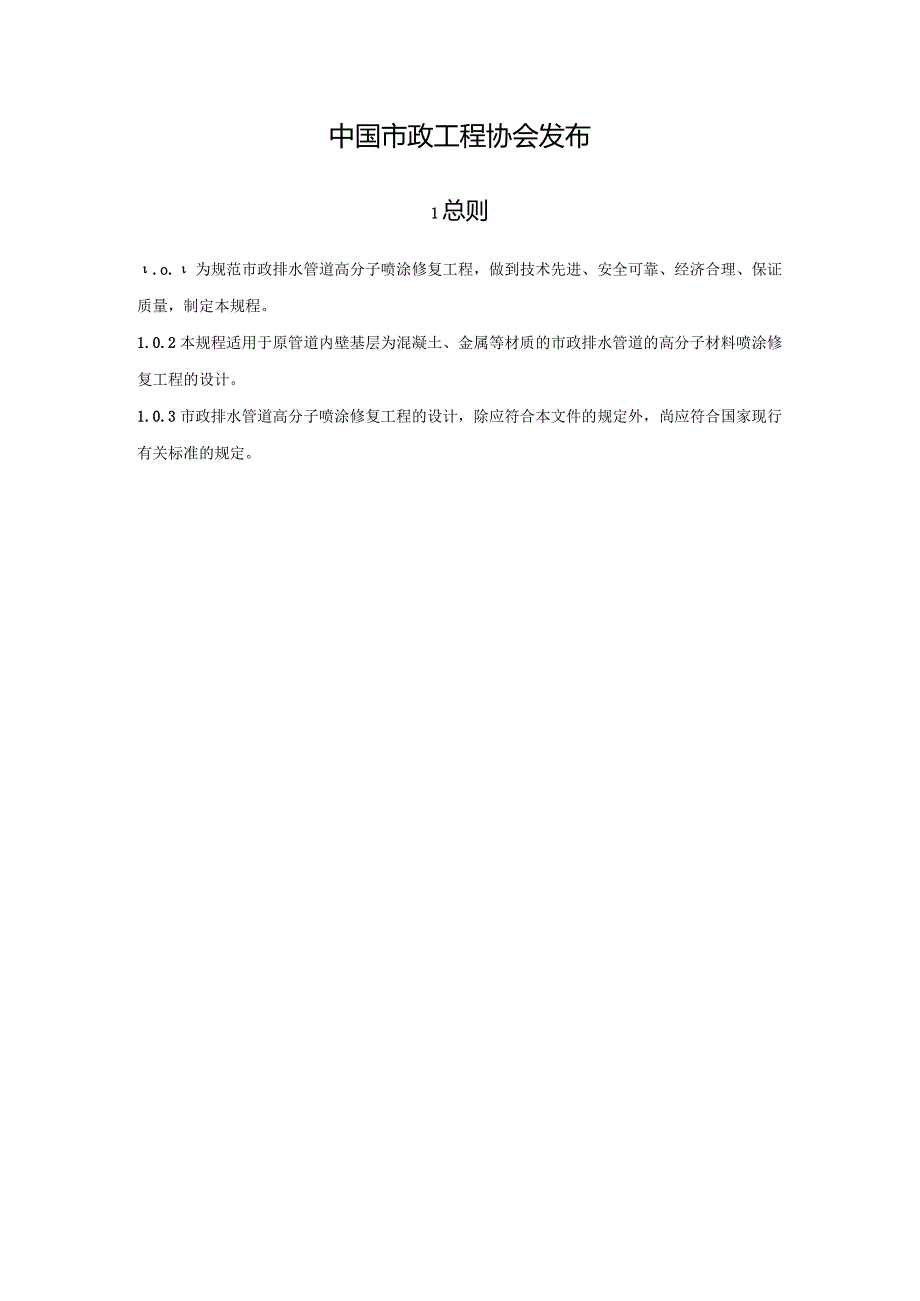

1、ICS号中国标准文献分类号团体标准T/CMEAXXX-XXXX代替T/CMEAXXXX-XXXX市政排水管道高分子喷涂修复工程设计指南GuidelinefortheDesignofPolymerSprayingRepairEngineeringofMunicipalDrainagePipeline（征求意见稿）在提交反馈意见时,请将您知道的相关专利连同支持性文件一并附上2022-XX-XX 实施2022-XX-XX发布中国市政工程协会发布1总则.o.为规范市政排水管道高分子喷涂修复工程，做到技术先进、安全可靠、经济合理、保证质量，制定本规程。1.0.2本规程适用于原管道内壁基层为混凝土、金属等

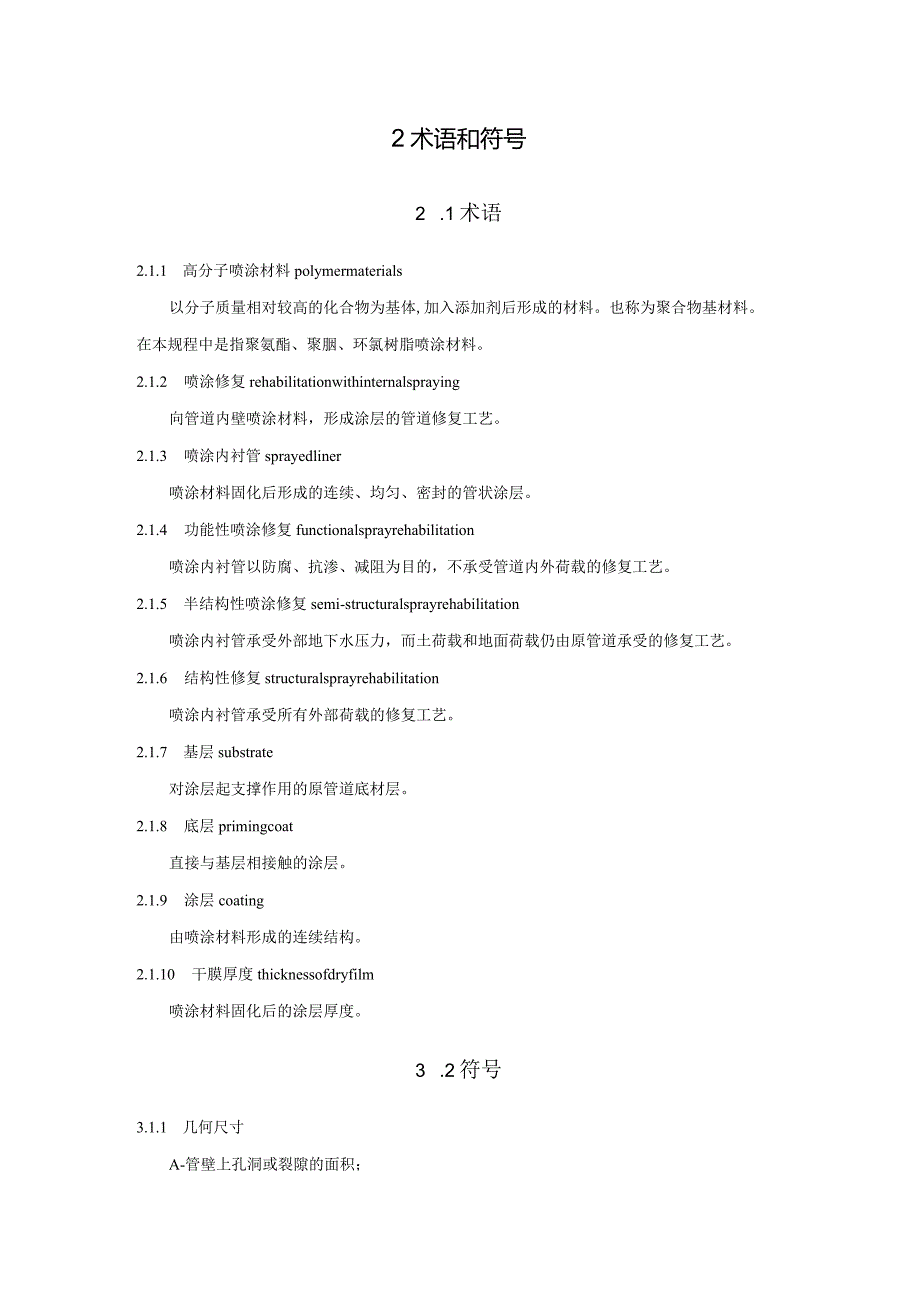

2、材质的市政排水管道的高分子材料喷涂修复工程的设计。1.0.3市政排水管道高分子喷涂修复工程的设计，除应符合本文件的规定外，尚应符合国家现行有关标准的规定。2术语和符号2 .1术语2.1.1 高分子喷涂材料polymermaterials以分子质量相对较高的化合物为基体,加入添加剂后形成的材料。也称为聚合物基材料。在本规程中是指聚氨酯、聚胭、环氯树脂喷涂材料。2.1.2 喷涂修复rehabilitationwithinternalspraying向管道内壁喷涂材料，形成涂层的管道修复工艺。2.1.3 喷涂内衬管sprayedliner喷涂材料固化后形成的连续、均匀、密封的管状涂层。2.1.4 功
3、能性喷涂修复functionalsprayrehabilitation喷涂内衬管以防腐、抗渗、减阻为目的，不承受管道内外荷载的修复工艺。2.1.5 半结构性喷涂修复semi-structuralsprayrehabilitation喷涂内衬管承受外部地下水压力，而土荷载和地面荷载仍由原管道承受的修复工艺。2.1.6 结构性修复structuralsprayrehabilitation喷涂内衬管承受所有外部荷载的修复工艺。2.1.7 基层substrate对涂层起支撑作用的原管道底材层。2.1.8 底层primingcoat直接与基层相接触的涂层。2.1.9 涂层coating由喷涂材料形成的连
4、续结构。2.1.10 干膜厚度thicknessofdryfilm喷涂材料固化后的涂层厚度。3 .2符号3.1.1 几何尺寸A-管壁上孔洞或裂隙的面积；Ae-水流有效断面面积；BC-箱涵内部宽度；d-喷涂内衬管的内径；de-原管道内径；。0喷涂内衬管的外径；”一管道敷设深度；HC-箱涵内部高度；也一管顶覆土厚度：Hw-地下水位深度；L-喷涂修复段长度；t喷涂内衬管的壁厚；Z-管壁上孔洞或裂隙的边界周长。3.1.2 管道上的作用P一管顶处地下水压力；%-管道外部总压力；Ws地面活荷载。3.1.3 材料属性与用量EL喷涂内衬管的长期弹性模量；G-喷涂材料质量；QV-喷涂材料体积；3.1.4 度；Y
5、W水的重度：Tj-涂层抗剪强度；Tz-涂层与原管道间的粘结强度；一材料的泊松比；P-喷涂材料密度；OL-内衬管材料的长期方曲模量。2.2.4 水力i水力坡降；Q-管道流量：R-水力半径；管道内的平均流速。2.2.5 系数-喷涂材料裕度系数；B-管道修复前后过流能力比；B，一弹性支撑系数；C原管道椭圆度折减系数；DR喷涂内衬管的尺寸比；E?一管侧土综合变形模量；K原管土系统对喷涂内衬管的圆周支持率;N安全系数；NPV-安全系数；n-管道粗糙系数；原管道的粗糙系数；川-喷涂内衬管的粗糙系数；q原管道椭圆度；Rw水浮力系数；S-管道坡度。3.1.1 市政排水管道修复用高分子材料不得对排水水质造成二次
6、污染，施工中产生的排放物不得对下游污水处理设施和工艺产生有害影响。3.1.2 喷涂材料的标志、包装、运输和储存应符合下列规定：1喷涂材料产品应按组份各自严密包装，不同组份的包装应有明显区别。2包装容器表面的标签应标明生产厂商、产品名称、型号、批号、生产编号、组份、重量、生产日期、储存条件、储存期限和执行标准等。3生产厂商应提供产品说明书、出厂检验合格证、质量证明书和检测报告等有关技术文件。4液体喷涂材料的产品说明书应明确规定各组份的配比（重量或体积）、喷涂工艺、储存条件和注意事项。5.喷涂材料应按生产厂商要求或推荐的温度进行运输和分类存放，存放环境应干燥、通风，应避免日晒，并应远离火源。3.1
7、.3 市政排水管道修复用高分子喷涂材料宜选用聚氨酯喷涂材料、聚胭喷涂材料、环氧树脂喷涂材料。3.1.4 聚氨酯喷涂材料的性能及涂层的质量应符合表3.1.4的规定。表3.14聚氨酯喷涂材料的性能要求序号性能指标量纲要求试验方法1流挂性能mm1GB/T92642固体含量%是98GB/T167773表面干燥时间min1GB/T17284实际干燥时间h245拉伸强度MPa30GB/T25676断裂伸长率%N2GB/T25677弯曲强度MPa注55GB/T25678弯曲模量MPa2000GB/T25679耐磨性能（损失量，1000g1000r1胶轮号CS17）mg100GB/T176810透水率%0GB
8、/T975511粘结强度混凝土MPa及2.0或试验时基体破坏GB/T16777（A法）金属注2.512耐化学介质腐蚀（5%硫酸、5%氢氧化钠、3%氯化钠、机油，30d）涂层完整、无起泡、无剥落、无裂纹JC/T23273.1.5 聚胭喷涂材料的性能及聚胭涂层的质量应符合表3.1.5的规定。表3.1.5聚服啧涂材料的性能要求序号性能指标量纲要求试验方法1外观无凝胶、无结块目测2固体含量%95GB/T17253表面干燥时间minWloGB/T17284拉伸强度MPa210GB/T25675断裂伸长率%220GB/T25676弯曲强度MPa70GB/T25677弯曲模量MPa2000GB/T25678
9、粘结强度混凝土MPa2.0GBZT16777（A法）金属N2.09透水率%0GB/T975510耐化学介质腐蚀（5%硫酸、5%氢氧化钠、3%氯化钠、机油，30d）涂层完整、无起泡、无剥落、无裂纹JC/T232711耐人工气候加速老化试验1500h无明显变色和粉化，无气泡，无裂纹GB/T167773.1.6 环氧树脂喷涂材料的性能应符合表3.1.6的规定。表3.1.6环氧树脂啧涂材料的性能要求序号性能指标量纲要求试验方法1流挂性能mmGB/T92642固体含量%295GB/T17253表面干燥时间h4GB/T17284实际干燥时间h24GB/T17285拉伸强度MPaN50GB/T25676断裂
10、伸长率%GB/T25677弯曲强度MPa90GB/T25678弯曲模量MPa2000GB/T25679透水率%0GB/T975510粘结强度混凝土MPa2.0GB/T16777（A法）金属2.511耐磨性能（损失量，1000g1000r,胶轮号CS17）mg200GB/T176812耐化学介质腐蚀（5%硫酸、5%氢氧化钠、3%氯化钠、机油，30d）涂层完整、无起泡、无剥落、无裂纹JC/T23274管道检测与评估4. 1一般规定4.1.1 市政排水管道高分子喷涂修复工程设计前应进行管道调查、管道清理、检测与评估。4.1.2 排水管道的检测与评估应符合现行行业标准城镇排水管道检测与评估技术规程CJ
11、J181的有关规定。4. 2管道调查4.1.1 排水管道基本概况调查宜包括以下内容：1管道年限、位置、走向、埋深、截面尺寸、壁厚、椭圆度、井距、起止点高程；2管道材质、接口形式；3跌落井、支管、变径的数量和位置；4管道施工工艺、管道基础；5淤积厚度、水充满度及流速；6有害气体成分及浓度；7管道维修、运行情况；8地下水位情况等。4.1.2 现场环境调查应包括下列内容：1进出场道路凋查；2施工可用占地调查；3施工现场水源调查；4施工现场电源调查；5地下既有管线调查；6其他可能对施工造成影响的因素。4. 3管道清理4.1.1 应对排水管道进行清理并达到管道损坏状况检测与评估要求的工作条件。4.1.2
12、 排水管道清理应符合下列规定：1应根据管道淤积情况及水充满度，确定是否断水清理；2应根据管道破损和腐蚀状况确定管道清理工艺；3断水清理时，应制定封堵、导水方案，并应预先通知有关部门或用户。4.1.3 清洗产生的污水和废弃物应从检查井内排出。废弃物的运输与处置应按现行行业标准城镇排水管渠与泵站运行、维护及安全技术规程CJJ68的有关规定执行。4.1.4 清理出的废弃物应随清随运。4 .4管道检测4.1.1 管道检测内容应包括管道缺陷的类型、位置、尺寸、级别，以及管道基础缺陷等信息。4.1.2 管道检测宜采用无损检测、人工检测等方法。4.1.3 直径小于800mm的管道、宽度或高度小于800mm的
13、方沟，宜采用电视检测（CCTV）、声呐检测、潜望镜等无损检测方法，不应采用人工检测。4.1.4 直径不小于80Omm的管道，或宽度和高度均不小于80Omm的方沟，可采用人工检测方法。5 .4.5检测人员进入管道内部进行目测拍照、录像、测量等工作时，应符合下列规定：1检测人员应取得培训合格证并能熟练操作所用检测设备；2检测设备在正式检测前应进行校核；3人员装备、管道内环境应满足安全环保要求的下井条件；4人工检测距离一次不宜超过100m；5人工检测排水管道时，管道内积水深度不应超过管径的50%,且不得大于0.5m,管内水流速度不得超过0.5ms,否则应采取封堵上游入水口或设置临时排水措施：6管道内
14、检测人员应与地面工作人员保持通信畅通；7管道内检测人员应携带摄像设备,对管道内缺陷位置进行拍摄记录,摄像画面应清晰。4. 5管道评估4.1.1 管道评估应以管段为最小评估单位，对多个管段或区域进行检测时应做总体评估。4.1.2 排水管道评估报告应符合现行行业标准城镇排水管道检测与评估技术规程CJJ181的有关规定。5设计5. 1一般规定5.1.1 市政排水管道高分子喷涂修复工程的设计应以管道检测与评估报告为依据。5.1.2 市政排水管道高分子喷涂修复工程的设计应符合下列规定：1当原有管道地基不满足要求时，应进行处理；2修复后的管道结构应满足受力要求；3修复后管道的过流能力不宜低于原管道的设计流量。5.1.3 根据原管道状况和承载要求，
