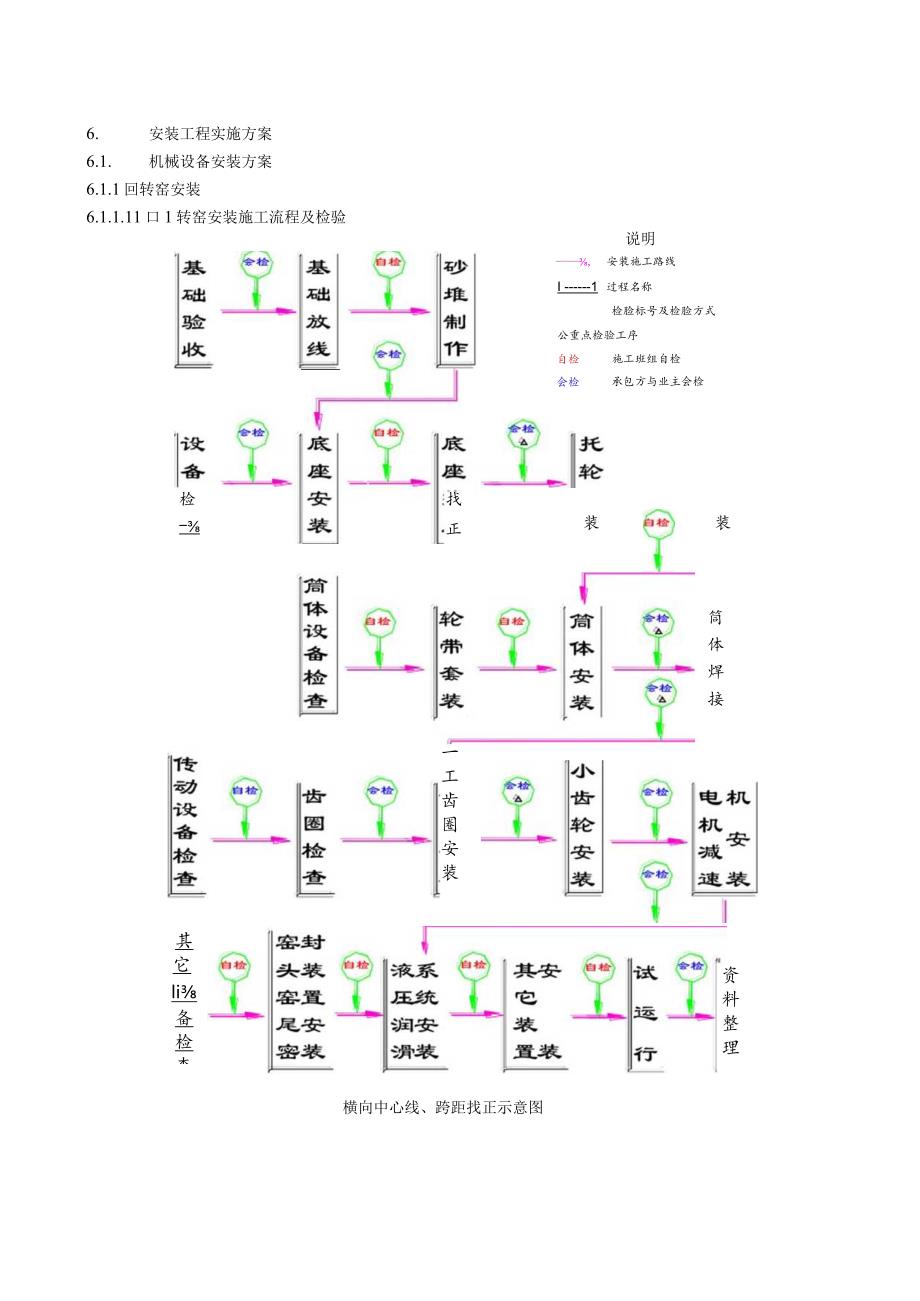

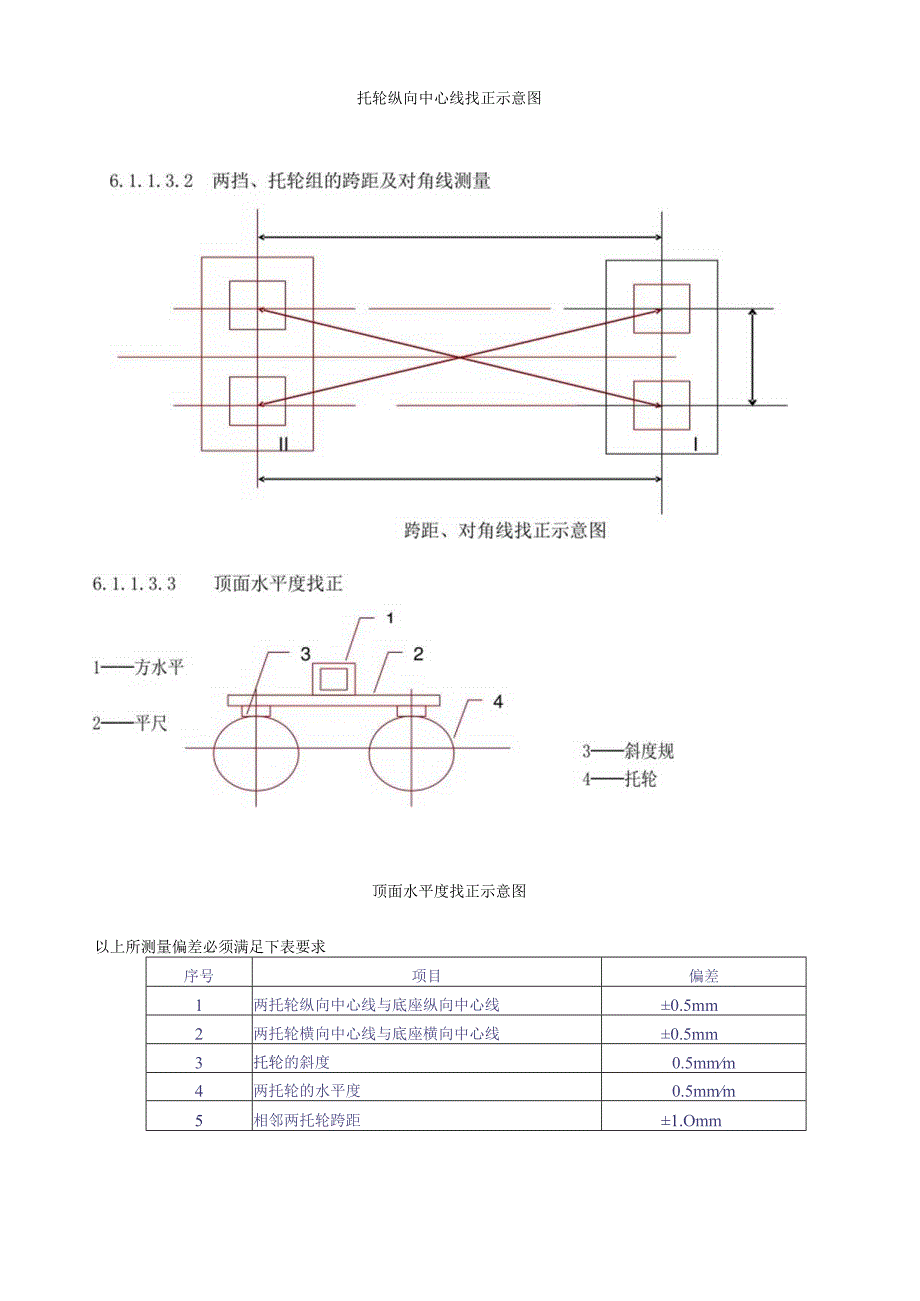

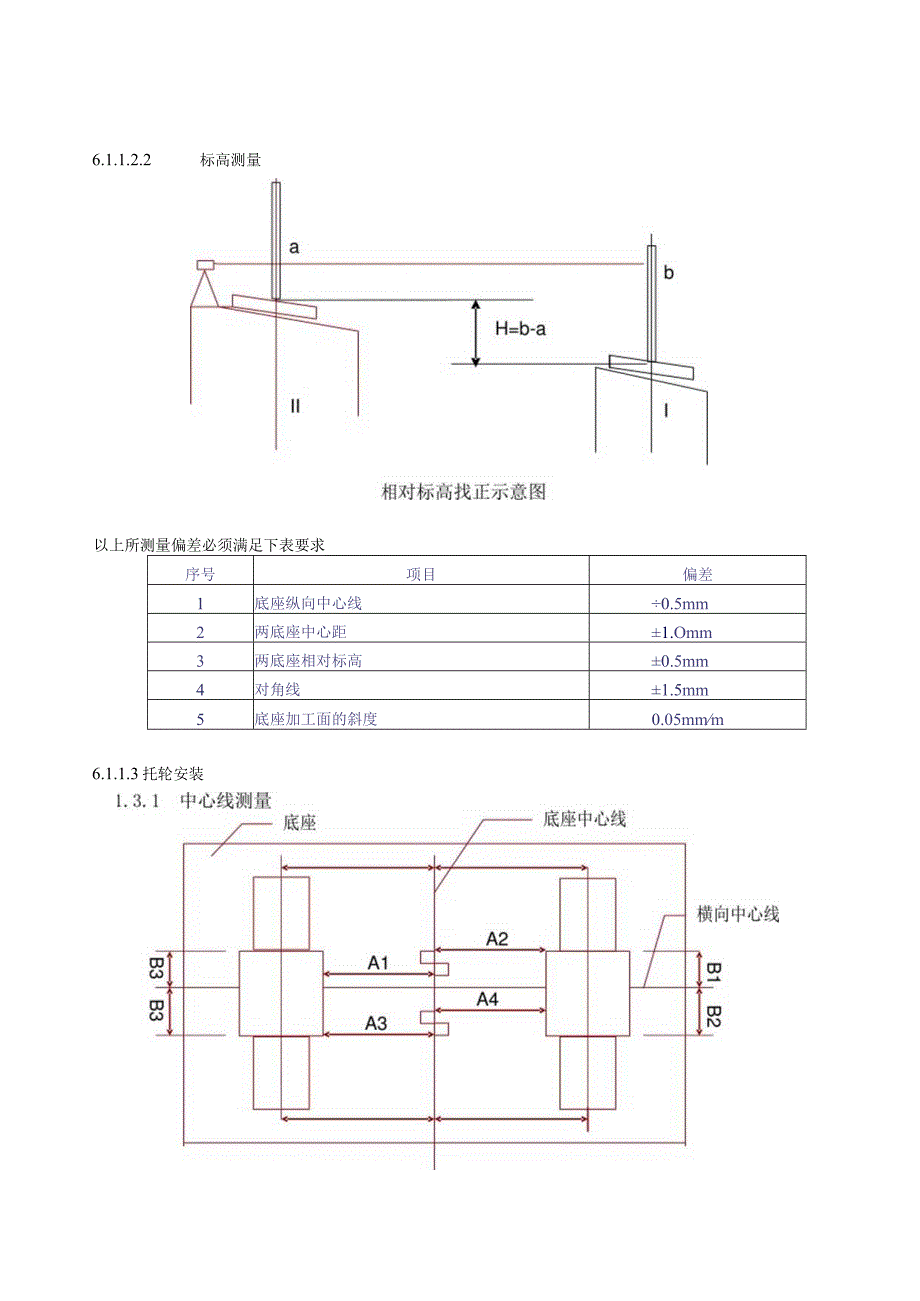

1、6. 安装工程实施方案6.1. 机械设备安装方案6.1.1回转窑安装6.1.1.11口1转窑安装施工流程及检验说明找正检-,安装施工路线I1过程名称检脸标号及检脸方式公重点检验工序施工班组自检承包方与业主会检自检会检装装筒体焊接一工齿圈安装其它li备检查资料整理横向中心线、跨距找正示意图6.1.1.2.2标高测量以上所测量偏差必须满足下表要求序号项目偏差1底座纵向中心线0.5mm2两底座中心距1.Omm3两底座相对标高0.5mm4对角线1.5mm5底座加工面的斜度0.05mmm6.1.1.3托轮安装托轮纵向中心线找正示意图顶面水平度找正示意图以上所测量偏差必须满足下表要求序号项目偏差1两托轮纵
2、向中心线与底座纵向中心线0.5mm2两托轮横向中心线与底座横向中心线0.5mm3托轮的斜度0.5mmm4两托轮的水平度0.5mmm5相邻两托轮跨距1.Omm6对角线1.5mm7相邻两托轮标高0.5mm6.1.1.4筒体的安装6.1.1.4.1筒体的地面组对及中心测量6.1.1.4.2筒体的吊装采用KH700-2型液压履带起重机技术参数见下表项目数值型号KH700-2液压履带起重机最大额定起重量150t最大额定起重能力805t.m主臂长度18-81m副臂长度13-31m主臂+副臂最大长度69+31m起重臂变幅角度30-80度整机重量150.5t接地压力0.095MPa配重质量54.6T轮带套装示
3、意图顼目操作管理规划建议节Z一南罗平玉马水泥有限有限责任公司2000T/D水湿熟料牛产线瓦LL4.4衙体的吊源序-轮带筒体4云南金狮机电工程有限责任公司筒体吊装示意图第6页共65页6.1.1.4.5筒体的吊装顺序一卜：C3/)/筒体吊装示意图第7页共65页云南金狮机电工程有限责任公司6.1.1.4.6筒体找止检测激光经纬仪筒体整体找正检测点示意图（图中字母代表检测点）以上所测各点的偏差必须满足下表要求筒体测量中心点位置要通过的最大孔径轮带处2mm齿圈处2mm现场对口处6mm窑头窑尾处5mm6.1.1.5传动系统的安装6.1.1.5.1大齿轮的找正大齿圈要求：a. 径向圆跳动在L5mm以内。b.
4、 端面圆跳动在Lonml以内。6.1.1.5.2小齿轮的安装大小齿轮找正要求：c. a.齿宽方向接触区达到有效齿宽的60%以上。d. b.齿高方向接触区达到有效齿高的30%以上。6. 1.1.6筒体的焊接筒体焊接时采用药芯气保焊丝，确保接口焊接质量达到I级。6.1.2窑尾预热器及钢塔架安装6.1.2.1预热器及塔架施工流程及检验说明-安装施工路线I过彳呈名称检验标号及检验方式Tfr点检验工序自检施工班组自检砂堆制作f I基础验收画线自检承包方与业主共检结构件出库检查画线分类编号设备出库一。一检查，部件预组对焊接Il电梯井架组装预热器塔架及设备安装技术交底图纸会审梁装一支层撑正、定位、焊接立柱、
5、圈梁找距、对角线测量承重梁安装，跨I梯、栏杆、下料管电梯井架安装，楼梁安装次梁、承重梁支撑圈梁焊平焊、J台接其他各层安装流程与一层相同O6.1.2.2钢塔架安装必须符合下表要求，若图纸有特别要求，以设计图为准项目允许偏差立柱位置 3mm单节立柱的 垂直度 h1000 nx计算放样 J不合格合格S7钢结构制作6.1.4.2几种构件的放样计算6. 1.4.2.1等径直角弯头放样计算：多节等径直角弯头的节数是由几何法得出的，即按两端节和多中节组成，其中两端节相等，端节为每一中节的1/2,也就是说中间各节都是相等。计算角:计算式:若每一节所对中心角为B,由几何原理可知，端节中心角为B/2。2=90o/
6、2*(N-I)=90o/(N-I)h2=Rtg(2)h=2Rtg(2)yn=rcosn当0&时r=l2(d-2t)tg(2)则ytl=l2(d-2t)tg(d-2)cos(n当90。180。时h=R+rsin(a-180o)/2b、止截头圆锥管（厚板）下图表示厚板制件的圆锥管。放样时须进行板厚处理。己知尺寸为d、D、H及t。计算式：tg=2H(D-d)（d 1小口中心直径）（D 1 大口中心直径）d1=d-tsinD1=Dtsinr=d1/(2cOs)R=D1/(2cOs)=1800*d1/r1.=2Rsin(a/2)h=R-rcos(a/2)当1800h=R+rsin(a-180o)2下图为圆方过渡接头，已知尺寸为D、a、H及t。放样尺寸：底万以里口a,)贝圆为平均直径d,局按狈圆平均直在至底
