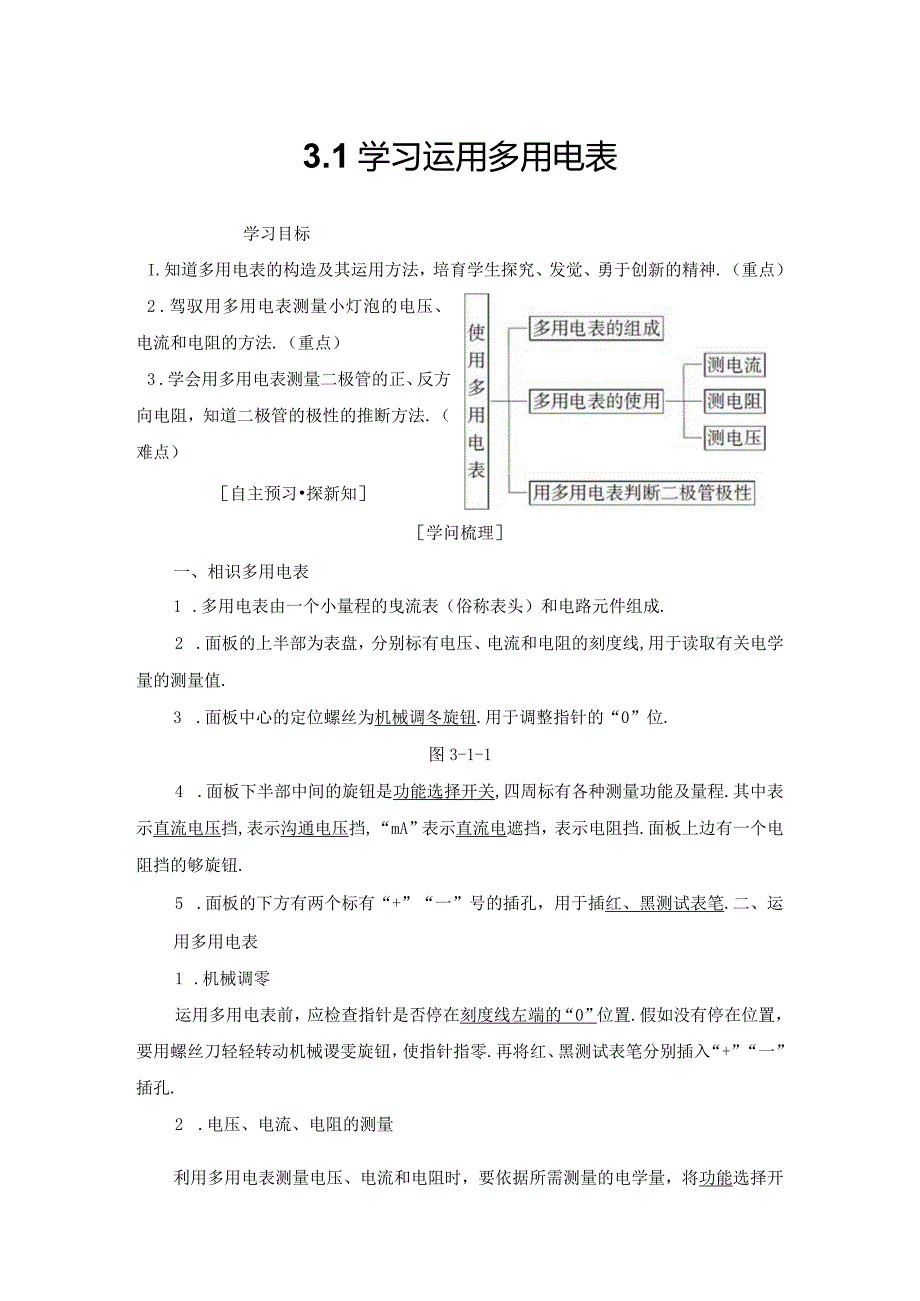

1、3.1学习运用多用电表学习目标I.知道多用电表的构造及其运用方法，培育学生探究、发觉、勇于创新的精神.（重点）2 .驾驭用多用电表测量小灯泡的电压、电流和电阻的方法.（重点）3 .学会用多用电表测量二极管的正、反方向电阻，知道二极管的极性的推断方法.（难点）自主预习探新知学问梳理一、相识多用电表1 .多用电表由一个小量程的曳流表（俗称表头）和电路元件组成.2 .面板的上半部为表盘，分别标有电压、电流和电阻的刻度线,用于读取有关电学量的测量值.3 .面板中心的定位螺丝为机械调冬旋钮.用于调整指针的“0”位.图3-1-14 .面板下半部中间的旋钮是功能选择开关,四周标有各种测量功能及量程.其中表示

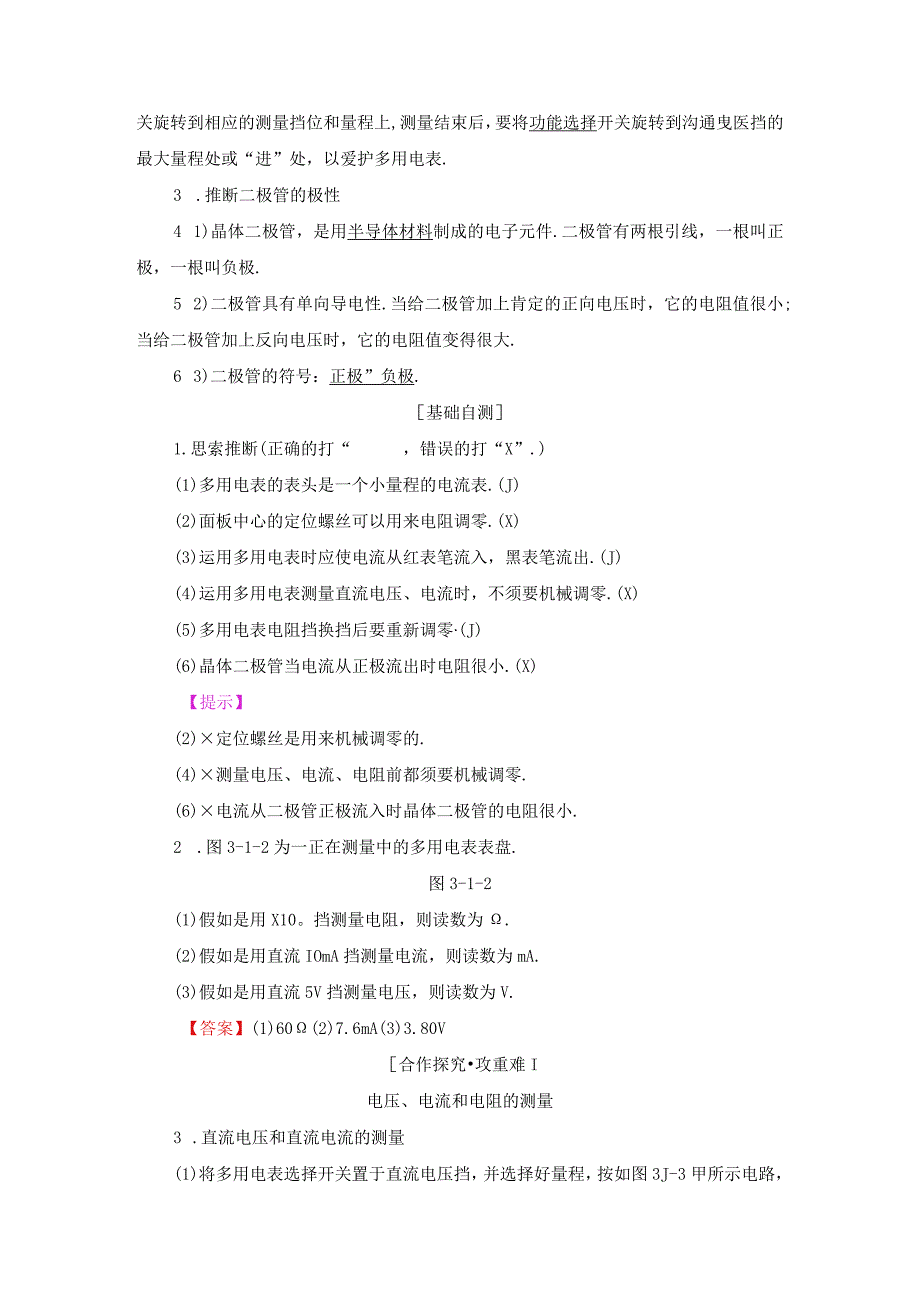

2、直流电压挡,表示沟通电压挡,“mA”表示直流电遮挡，表示电阻挡.面板上边有一个电阻挡的够旋钮.5 .面板的下方有两个标有“+”“一”号的插孔，用于插红、黑测试表笔.二、运用多用电表1 .机械调零运用多用电表前，应检查指针是否停在刻度线左端的“0”位置.假如没有停在位置，要用螺丝刀轻轻转动机械谡雯旋钮，使指针指零.再将红、黑测试表笔分别插入“+”“一”插孔.2 .电压、电流、电阻的测量利用多用电表测量电压、电流和电阻时，要依据所需测量的电学量，将功能选择开关旋转到相应的测量挡位和量程上,测量结束后，要将功能选择开关旋转到沟通曳医挡的最大量程处或“进”处，以爱护多用电表.3 .推断二极管的极性4
3、1)晶体二极管，是用半导体材料制成的电子元件.二极管有两根引线，一根叫正极，一根叫负极.5 2)二极管具有单向导电性.当给二极管加上肯定的正向电压时，它的电阻值很小;当给二极管加上反向电压时，它的电阻值变得很大.6 3)二极管的符号：正极”负极.基础自测1.思索推断(正确的打“，错误的打“X”.)(1)多用电表的表头是一个小量程的电流表.(J)(2)面板中心的定位螺丝可以用来电阻调零.(X)(3)运用多用电表时应使电流从红表笔流入，黑表笔流出.(J)(4)运用多用电表测量直流电压、电流时，不须要机械调零.(X)(5)多用电表电阻挡换挡后要重新调零(J)(6)晶体二极管当电流从正极流出时电阻很小

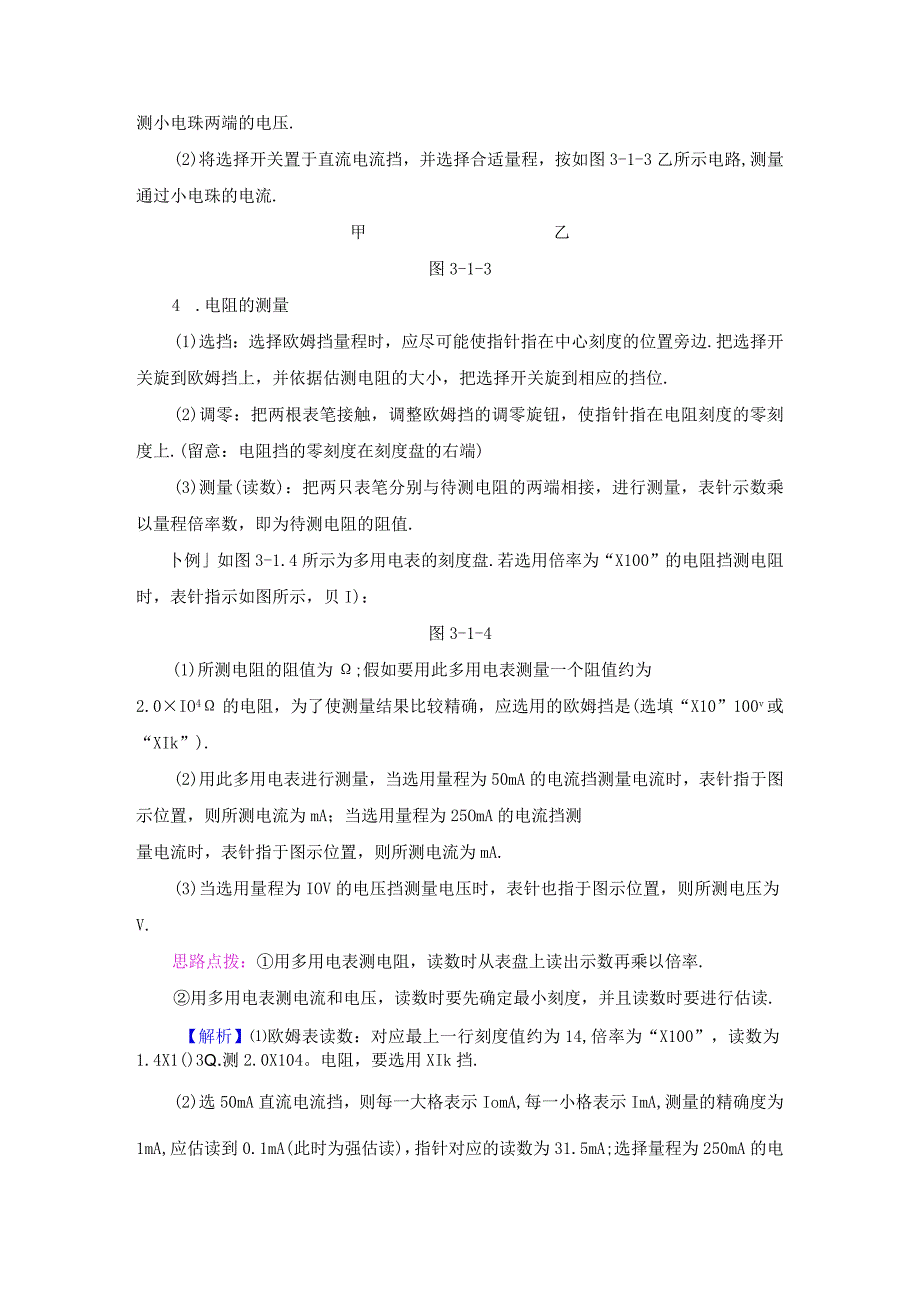

4、.(X)【提示】(2)定位螺丝是用来机械调零的.(4)测量电压、电流、电阻前都须要机械调零.(6)电流从二极管正极流入时晶体二极管的电阻很小.2 .图3-1-2为一正在测量中的多用电表表盘.图3-1-2(1)假如是用X10。挡测量电阻，则读数为.(2)假如是用直流IOmA挡测量电流，则读数为mA.(3)假如是用直流5V挡测量电压，则读数为V.【答案】(1)60(2)7.6mA(3)3.80V合作探究攻重难I电压、电流和电阻的测量3 .直流电压和直流电流的测量(1)将多用电表选择开关置于直流电压挡，并选择好量程，按如图3J-3甲所示电路，测小电珠两端的电压.(2)将选择开关置于直流电流挡，并选择
5、合适量程，按如图3-1-3乙所示电路,测量通过小电珠的电流.甲乙图3-1-34 .电阻的测量(1)选挡：选择欧姆挡量程时，应尽可能使指针指在中心刻度的位置旁边.把选择开关旋到欧姆挡上，并依据估测电阻的大小，把选择开关旋到相应的挡位.(2)调零：把两根表笔接触，调整欧姆挡的调零旋钮，使指针指在电阻刻度的零刻度上.(留意：电阻挡的零刻度在刻度盘的右端)(3)测量(读数)：把两只表笔分别与待测电阻的两端相接，进行测量，表针示数乘以量程倍率数，即为待测电阻的阻值.卜例如图3-1.4所示为多用电表的刻度盘.若选用倍率为“X100”的电阻挡测电阻时，表针指示如图所示，贝I)：图3-1-4(1)所测电阻的阻
6、值为;假如要用此多用电表测量一个阻值约为2.0IO4的电阻，为了使测量结果比较精确，应选用的欧姆挡是(选填“X10”100v或“XIk”).(2)用此多用电表进行测量，当选用量程为50mA的电流挡测量电流时，表针指于图示位置，则所测电流为mA；当选用量程为25OmA的电流挡测量电流时，表针指于图示位置，则所测电流为mA.(3)当选用量程为IOV的电压挡测量电压时，表针也指于图示位置，则所测电压为V.思路点拨：用多用电表测电阻，读数时从表盘上读出示数再乘以倍率.用多用电表测电流和电压，读数时要先确定最小刻度，并且读数时要进行估读.【解析】欧姆表读数：对应最上一行刻度值约为14,倍率为“X100”
7、，读数为1.4X1()3q.测2.0X104。电阻，要选用XIk挡.(2)选50mA直流电流挡，则每一大格表示IomA,每一小格表示ImA,测量的精确度为1mA,应估读到0.1mA(此时为强估读)，指针对应的读数为31.5mA;选择量程为250mA的电流挡，则每一大格表示50mA,每一小格表示5mA;测量的精确度为5mA,应估读到1mA(此时为估读),指针对应的读数为158mA.(3)选择IOV电压挡，则每一大格表示2V,每一小格表示0.2V,测量的精确度为0.2V,应估读到0.1V(此时应为T估读)，指针对应的读数为6.2V.【答案】(l)1.4103Xlk(2)31.5158(3)6.2运
8、用多用电表测电阻的步骤(1)机械调零：运用前若表针没有停在左端“0”位置，要用螺丝刀转动指针定位螺丝，使指针指零.(2)选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位.(3)欧姆调零：将红、黑表笔短接，调整欧姆调零旋钮，使指针指在表盘右端“0”刻度处.(4)测量读数：将两表笔分别与待测电阻的两端接触，表针示数乘以量程倍率即为待测电阻阻值.(5)测另一电阻时重复(3)(4).(6)试验完毕，应将选择开关置于“off”挡或沟通电压最高挡.针对训练1.若多用电表的电阻挡有三个倍率，分别是XI、X10、Xloo.用X10挡测量某电阻尺时，操作步骤正确，发觉表头指针偏转角度过小，为
9、了较精确地进行测量，则应：将选择开关置于;将红、黑表笔短接进行;将待测电阻RC接在进行测量.若依据以上步骤正确操作后，表盘的示数如图3-1-5所示，则该电阻的阻值是.【导学号：69682134图3-1-5【解析】表头指针偏转角度过小，说明选择挡位太小，因此应换用较高的挡位，即选用XlOO挡；换成XlOO挡后应重新进行欧姆挡调零；最终将红、黑表笔接触待测电阻&两端进行测量.图中所显示的待测电阻阻值为2200C.【答案】XlOo挡欧姆挡调零红、黑表笔之间22002.如图3J-6所示为一己进行机械调零可供运用的多用电表，S为选择开关,。为电阻挡调零旋钮.现要用它检测两个电阻的阻值（图中未画电阻），已
10、知阻值分别为R=20,R2=470k,下面提出了在测量过程中一系列可能的操作，请你选出能精确地测定各阻值和符合多用电表平安运用规则的各项操作，并且将它们按合理依次填写在后面的横线上.图3-1-6A.旋动S使其尖端对准电阻挡XlkB.旋动S使其尖端对准电阻挡X100C.旋动S使其尖端对准电阻挡义10D.旋动S使其尖端对准电阻挡XlE.旋动S使其尖端对准沟通电压挡500F.将两表笔分别接到品的两端，读出R的阻值，随后马上断开G.将两表笔分别接到&的两端，读出&的阻值，随后马上断开H.两表笔短接，调整。使表针对准电阻挡刻度盘上的0,随后马上断开所选操作及其依次为（用字母代号填写）：（操作步骤可以重复
11、选用）【解析】用多用电表测量电阻时，量程的选择以指针指中心旁边时读数最精确，由表盘中值示数约15可知，测R=20C的电阻时，只能选“XI”挡；测&=470kC时，应选择“XIk”挡，并且在每次选定量程后，都必需将两表笔短按，进行欧姆调零，所以题目中所给操作H需重复选用.在测量过程中对Rl与R2测量的先后没有什么限制，但测量完毕后，功能选择开关必需旋离电阻挡，拨到沟通电压最高挡或“off”挡，所以合理的操作及依次为AHGDHFE或DHFAHGE.【答案AHGDHFE（或DHFAHGE）推断二极管的正、负极1 .二极管的单向导电性：二极管(如图3-1-7所示)是一种半导体元件，它的特点是电流从正极
12、流入时电阻比较小，而从负极流入时电阻比较大.图3-1-72 .依据二极管的单向导电性，可以用多用电表推断它的正负极.用多用电表的电阻挡，量程拨到“X100”或“XIk”的位置上，将红表笔插入“+”插孔，黑表笔插入“一”插孔，然后两表笔短接进行电阻挡调零后分别接二极管的两极，稳定后读取示数乘上倍率求出电阻心；再将两表笔反过来连接二极管的两极，同理结合读数求出电阻(2)在两次测量电阻差别明显的前提下，据红表笔与电表内部电源负极一端相连，黑表笔与电源正极一端相连知，电流从黑表笔流出，所以对测得电阻较小的那一次，与黑表笔相接的极为二极管的正极，与红表笔相接的极为二极管的负极.例因某同学利用多用电表测量
13、二极管的反向电阻.完成下列测量步骤：(1)检查多用电表的机械零点.(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处.(3)将红、黑表笔,进行欧姆调零.(4)测反向电阻时，将表笔接二极管正极，将表笔接二极管负极，读出电表示数.(5)为了得到精确的测量结果，应让电表指针尽量指向表盘(选填“左侧”“右侧”或“中心”)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4).(6)测量完成后，将选择开关拨向位置.思路点拨：欧姆表刻度线分布不匀称，指针指向表盘中心旁边时，测量结果最精确.【解析】首先要机械调零.在选择倍率后还要进行欧姆调零，而且每一次换量程都要再次欧
14、姆调零.(3)将红黑表笔短接，进行欧姆调零.测量二极管的反向电阻时应将红表笔接二极管的正极，黑表笔接负极.欧姆表盘的刻度线分布不匀称，在中心的刻度线比较匀称，所以尽量让指针指向表盘的中心.测量完成后应将开关打到“off”挡或沟通电压最高挡.【答案】（3）短接（4）红黑（5）中心Ofr挡或沟通电压最高挡针对训练3 .用多用电表的欧姆挡检测一个二极管，将多用电表的红表笔与二极管的。端连接，黑表笔与二极管的b端连接，测得二极管的电阻值为5Q,将多用电表的红表笔接二极管的匕端，黑表笔接二极管的。端，测得其电阻值为900Q,试验说明二极管具有;该二极管的正极是端.【导学号：69682135【解析】用同一
15、个多用表测量同一个二极管，两次电阻测量值差别较大，说明二极管具有单向导电性.在正向导通时，黑表笔所接的端为正极.【答案】单向导电性b4 .试验桌上放着晶体二极管、电阻、电容各一只，性能均正常，外形非常相像，现将多用电表选择开关拨到“XlOOC”挡，分别测它们的正、反向电阻加以鉴别；测甲兀件时，RlE=R反=O.5kC；测乙兀件时，R正=O.5kC,R反=100k;测丙元件时，指针起先偏转到0.5kQ.接着读数渐渐增加，最终接近8,利用所学学问区分二极管、电阻、电容分别是哪一个？【解析】要能推断出是何种元件，首先必需驾驭各种元件的特点.电阻元件无极性，正、反电阻大小相等，故甲元件为电阻.二极管具有单向导电性，正向电阻阻值很小，反向电阻阻值很大.但两个阻值都是较稳定的，故乙元件为二极管.刚接通电容器时，由于电容器充电，通过表头的电流较大，指针偏角大，对应电阻值比较小，但随着充电电量的增大，电路中的电流渐渐变小，指针偏角渐渐减小，对应电阻值越来越大，即丙元件为电容.【答案】甲是电阻，乙是二极管，丙是电容.当堂达标固双基1 .用多用电表进行了几次测量，指针分别处于。、b的位置，如图3-1-8所示.若多
