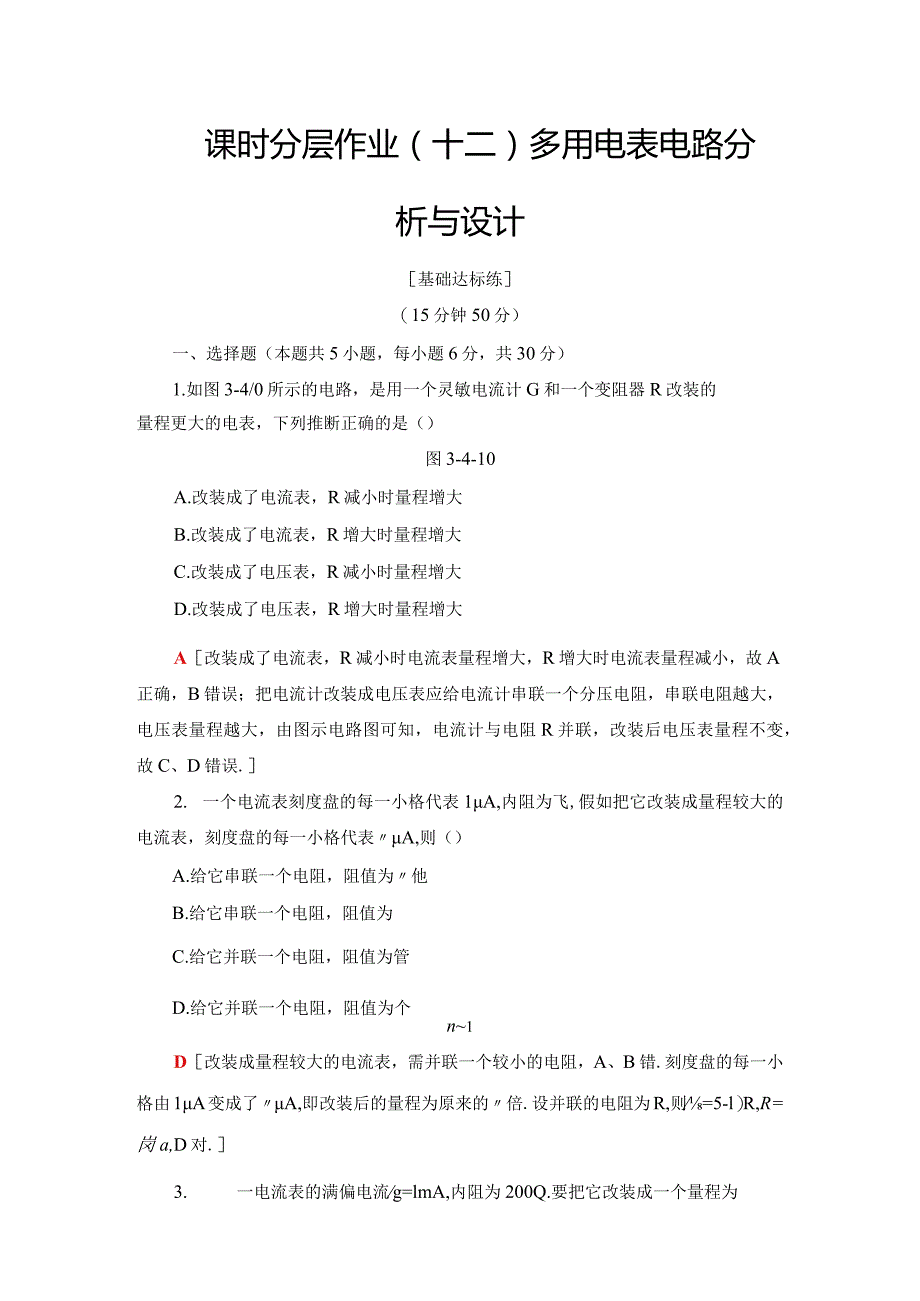

1、课时分层作业（十二）多用电表电路分析与设计基础达标练（15分钟50分）一、选择题（本题共5小题，每小题6分，共30分）1.如图3-4/0所示的电路，是用一个灵敏电流计G和一个变阻器R改装的量程更大的电表，下列推断正确的是（）图3-4-10A.改装成了电流表，R减小时量程增大B.改装成了电流表，R增大时量程增大C.改装成了电压表，R减小时量程增大D.改装成了电压表，R增大时量程增大A改装成了电流表，R减小时电流表量程增大，R增大时电流表量程减小，故A正确，B错误；把电流计改装成电压表应给电流计串联一个分压电阻，串联电阻越大，电压表量程越大，由图示电路图可知，电流计与电阻R并联，改装后电压表量程不
2、变，故C、D错误.2. 一个电流表刻度盘的每一小格代表1A,内阻为飞,假如把它改装成量程较大的电流表，刻度盘的每一小格代表A,则（）A.给它串联一个电阻，阻值为他B.给它串联一个电阻，阻值为C.给它并联一个电阻，阻值为管D.给它并联一个电阻，阻值为个n1D改装成量程较大的电流表，需并联一个较小的电阻，A、B错.刻度盘的每一小格由1A变成了A,即改装后的量程为原来的倍.设并联的电阻为R,则=5-l）R,R=岗a,D对.3. 一电流表的满偏电流g=lmA,内阻为200Q.要把它改装成一个量程为0.5A的电流表，则应在电流表上（）【导学号:69682165A.并联一个200Q的电阻B.并联一个0.4
3、Q的电阻C.串联一个0.4Q的电阻D.串联一个200C的电阻B由gR=（-g江并得一并=赤司而。弋4。，B对.4.如图3-4-11所示，将一个电流计G和一个电阻串联可以改装成电压表，将一个电流计G和一个电阻并联可以改装成电流表，要使它们的量程增大，4、此应如何改变（）图3-4-11A.R增大,R2增大B.Rl减小,R2减小C.Hl增大，&减小D.Rl减小，&增大C电流计改装为电压表应串联一个电阻，改装为电流表应并联一个电阻，电压表量程为U=g（Rg+R）,电流表量程为=g+缭,故应增大Ri,减小及.5.（多选）两只完全相同的灵敏电流表改装成量程不同的电压表和，若将改装后的两表串联起来去测某一电
4、路的电压，则两表（）A.读数相同B.指针偏转角度相同C.量程大的电压表读数大D.量程大的电压表读数小BC由于两个电压表是用相同的电流表改装的，当两个电压表串联运用时，通过两表的电流是相同的，所以表头指针偏转的角度是相同的，刻度盘上的示数表示的是电压表两端的电压，所以其示数是不同的.二、非选择题（本题共2小题，共20分）6. （8分）某电流表串联一个9.5k。的电阻后，可测量的最大电压是10V.假如给它串联一个49.5kC的电阻，可测量的最大电压是50V.求电流表的内阻Rg和满偏电流g.【导学号：69682166【解析】IOV量程时：10=g（9500+）;50V量程时：50=g（49500+R

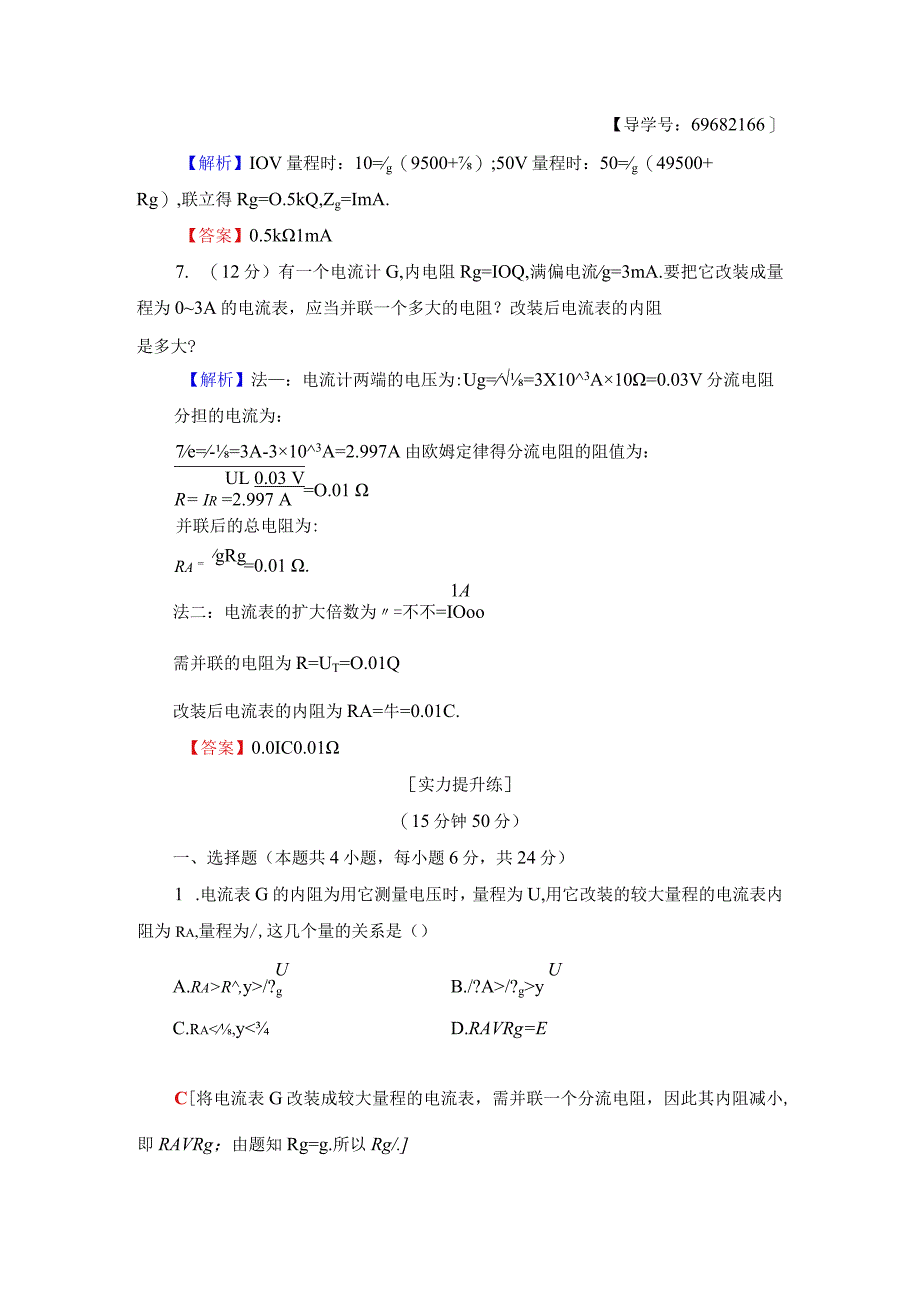

5、g）,联立得Rg=O.5kQ,Zg=ImA.【答案】0.5k1mA7. （12分）有一个电流计G,内电阻Rg=IOQ,满偏电流g=3mA.要把它改装成量程为03A的电流表，应当并联一个多大的电阻？改装后电流表的内阻是多大?【解析】法：电流计两端的电压为:Ug=3X103A10=0.03V分流电阻分担的电流为：7e=-=3A-3103A=2.997A由欧姆定律得分流电阻的阻值为：UL 0.03 VR= Ir =2.997 A=O.01 并联后的总电阻为:Ra =gRg=0.01 .1A法二：电流表的扩大倍数为=不不=IOoo需并联的电阻为R=UT=O.01Q改装后电流表的内阻为RA=牛=0.01
6、C.【答案】0.0IC0.01实力提升练（15分钟50分）一、选择题（本题共4小题，每小题6分，共24分）1 .电流表G的内阻为用它测量电压时，量程为U,用它改装的较大量程的电流表内阻为Ra,量程为/,这几个量的关系是（）UUA.RaR,y/?gB./?A/?gyC.Ra,yD.RAVRg=EC将电流表G改装成较大量程的电流表，需并联一个分流电阻，因此其内阻减小,即RAVRg；由题知Rg=g.所以Rg/.2 .（多选）两只电压表Vl和V2是由完全相同的两只电流表改装而成的，Vi的量程是5V,V2的量程是15V.为了测量1520V的电压，我们把Vl和V2串联起来，在这种状况下（）【导学号：696
7、82167）A. Vl和V2的读数相等B. Vl和V2指针偏转角度相等C. V1和V2读数之比等于两只电压表的内阻之比D. Vl和V2指针偏转角度之比等于两只电压表的内阻之比BC当把VI和V2串联运用时，组成电压表的电流表和分压电阻都是串联关系，通过完全相同的两只电流表电流也相等，指针偏转角度相等.两只电压表是串联运用，依据串联电路的电压安排关系，安排在Vl和V2两端电压，即Vl和V2读数之比等于两只电压表的内阻之比.3 .一电流表（表头）并联一个分流电阻后就改装成一个大量程的电流表，当把它和标准电流表串联后去测某电路中的电流时，发觉标准电流表读数为1A,而改装电流表的读数为1.1A,略微偏大
8、一些，为了使它的读数精确，应（）A.在原分流电阻上再并联一个较大的电阻B.在原分流电阻上再串联一个较小的电阻C.在原分流电阻上再串联一个较大的电阻D.在原分流电阻上再并联一个较小的电阻A改装电流表示数偏大，说明改装成电流表时并联的分流电阻偏大.故要使内阻略微变小一些，须要在原分流电阻上再并联一个较大的电阻，故A正确.4 .（多选）如图3-4-12所示，将一个改装的电流表接入电路和标准表进行校准，发觉待测表的读数比标准表的读数偏大一些，假如通过表头G的电流人是精确的，出现的误差可能是下述哪种缘由引起的（）【导学号：69682168）困3-4-12A. Rg的测量值比真实值偏大B. Rg的测量值比
9、真实值偏小C.所并联的R并比公式R/=鹄计算出的R/偏小D.所并联的R并比公式R/=券十算出的R记偏大AD改装成的电流表（待测表）比标准表的读数偏大，说明流经表头G的电流偏大些，依据并联电路的特点，所并联的R并越大，流经表头G的电流越大，所以R并比公式R=计算出的R，偏大.同样假如R测量值比真实值偏大，1h也会使R/偏大，故选项A、D正确.二、非选择题（本题共2小题，共26分）5. （12分）如图3413所示，有一个表头G,满偏电流为g=lmA,内阻Rg=100,用它改装为有5V和50V两种量程的电压表，求R、/?2的阻值各为多大？图3-4-13【解析】当公共端与5V端接入被测电路时，量程为U
10、=5V,当公共端与50V端接入被测电路时，量程为S=50V.由串联电路的电压安排关系可知：U5Rl=-Rg=（7300）C=4900=4.9k&=*%=（x5lI。）Q=49900=49.9k.【答案】4.9k49.9k6. （14分）现有一个灵敏电流计，它的满偏电流为g=lmA,内阻R=200C.（1）若要将它改装成量程为5A的电流表，应当串联还是并联一个多大的电阻？（2）改装后的电流表测量电流时，指针指在表盘上原来0.2mA处，则被测电流的大小是多少？【导学号：69682169【解析】（1）改装成电流表要并联一个电阻，两个支路电流之和等于改装成电流表的量程，即:故并联电阻阻值为R=/述g/Tg= 0.04 .(2)改装后的刻度为原来的:=凶=5000倍，则原0.2mA的刻度值应变为10.25000mA=1000mA=lA.【答案】并联0.04Q(2)1A
