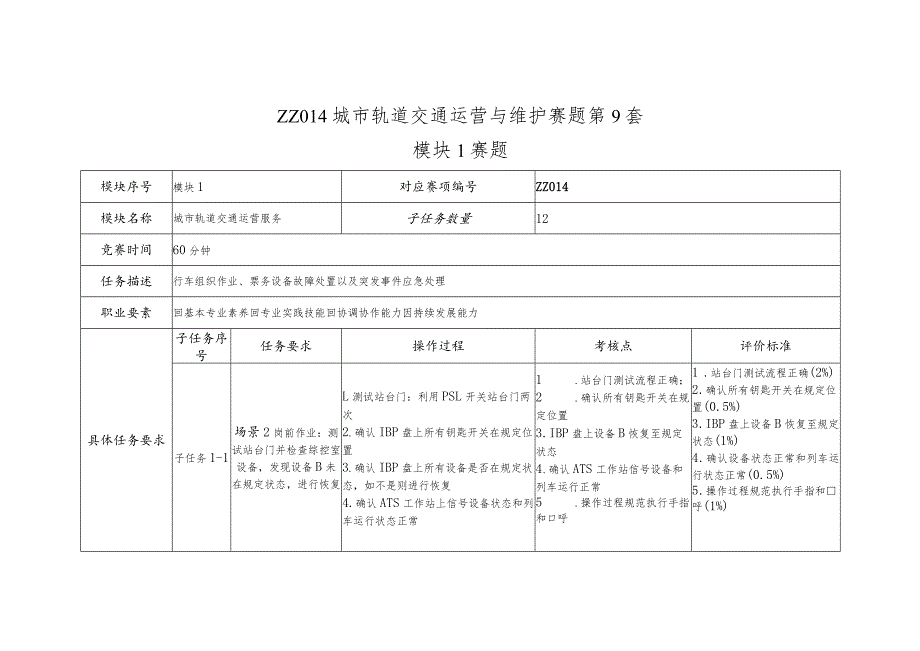

1、ZZ014城市轨道交通运营与维护赛题第9套模块1赛题模块序号模块1对应赛项编号ZZ014模块名称城市轨道交通运营服务子任务数量12竞赛时间60分钟任务描述行车组织作业、票务设备故障处置以及突发事件应急处理职业要素回基本专业素养回专业实践技能回协调协作能力因持续发展能力具体任务要求子任务序号任务要求操作过程考核点评价标准子任务1-1场景2岗前作业：测试站台门并检查综控室设备，发现设备B未在规定状态，进行恢复L测试站台门：利用PSL开关站台门两次2 .确认IBP盘上所有钥匙开关在规定位置3 .确认IBP盘上所有设备是否在规定状态，如不是则进行恢复4 .确认ATS工作站上信号设备状态和列车运行状态正

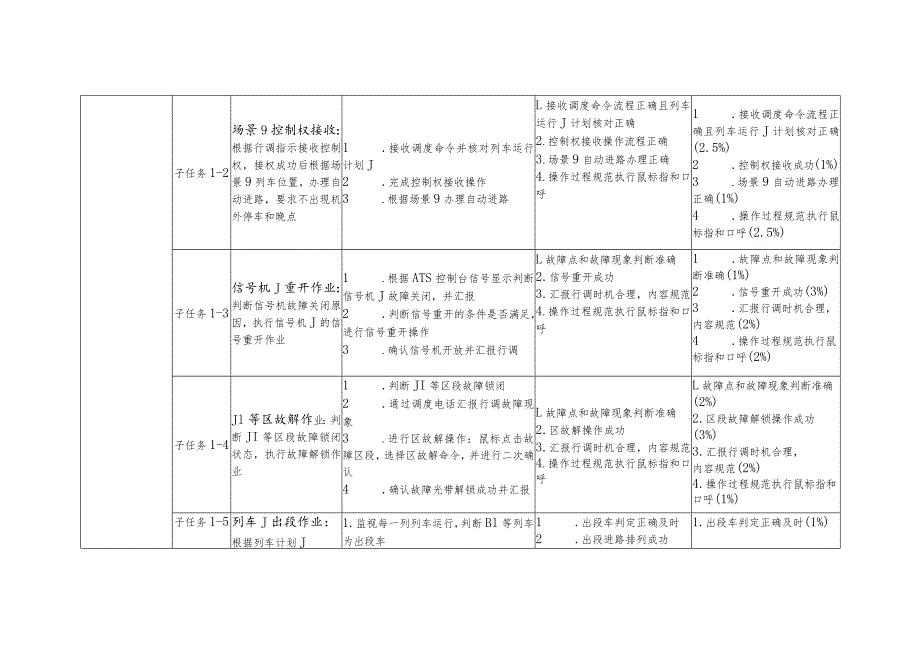

2、常1 .站台门测试流程正确；2 .确认所有钥匙开关在规定位置3 .IBP盘上设备B恢复至规定状态4 .确认ATS工作站信号设备和列车运行正常5 .操作过程规范执行手指和口呼1 .站台门测试流程正确(2%)2 .确认所有钥匙开关在规定位置(0.5%)3 .IBP盘上设备B恢复至规定状态(1%)4 .确认设备状态正常和列车运行状态正常(0.5%)5 .操作过程规范执行手指和呼(1%)子任务1-2场景9控制权接收：根据行调指示接收控制权，接权成功后根据场景9列车位置，办理自动进路，要求不出现机外停车和晚点1 .接收调度命令并核对列车运行计划J2 .完成控制权接收操作3 .根据场景9办理自动进路L接收
3、调度命令流程正确且列车运行J计划核对正确2 .控制权接收操作流程正确3 .场景9自动进路办理正确4 .操作过程规范执行鼠标指和口呼1 .接收调度命令流程正确且列车运行J计划核对正确(2.5%)2 .控制权接收成功(1%)3 .场景9自动进路办理正确(1%)4 .操作过程规范执行鼠标指和口呼(2.5%)子任务1-3信号机J重开作业：判断信号机故障关闭原因，执行信号机J的信号重开作业1 .根据ATS控制台信号显示判断信号机J故障关闭，并汇报2 .判断信号重开的条件是否满足，进行信号重开操作3 .确认信号机开放并汇报行调L故障点和故障现象判断准确2 .信号重开成功3 .汇报行调时机合理，内容规范4
4、.操作过程规范执行鼠标指和口呼1 .故障点和故障现象判断准确(1%)2 .信号重开成功(3%)3 .汇报行调时机合理，内容规范(2%)4 .操作过程规范执行鼠标指和口呼(2%)子任务1-4Jl等区故解作业：判断JI等区段故障锁闭状态，执行故障解锁作业1 .判断JI等区段故障锁闭2 .通过调度电话汇报行调故障现象3 .进行区故解操作：鼠标点击故障区段，选择区故解命令，并进行二次确认4 .确认故障光带解锁成功并汇报L故障点和故障现象判断准确2 .区故解操作成功3 .汇报行调时机合理，内容规范4 .操作过程规范执行鼠标指和口呼L故障点和故障现象判断准确(2%)2 .区段故障解锁操作成功(3%)3 .

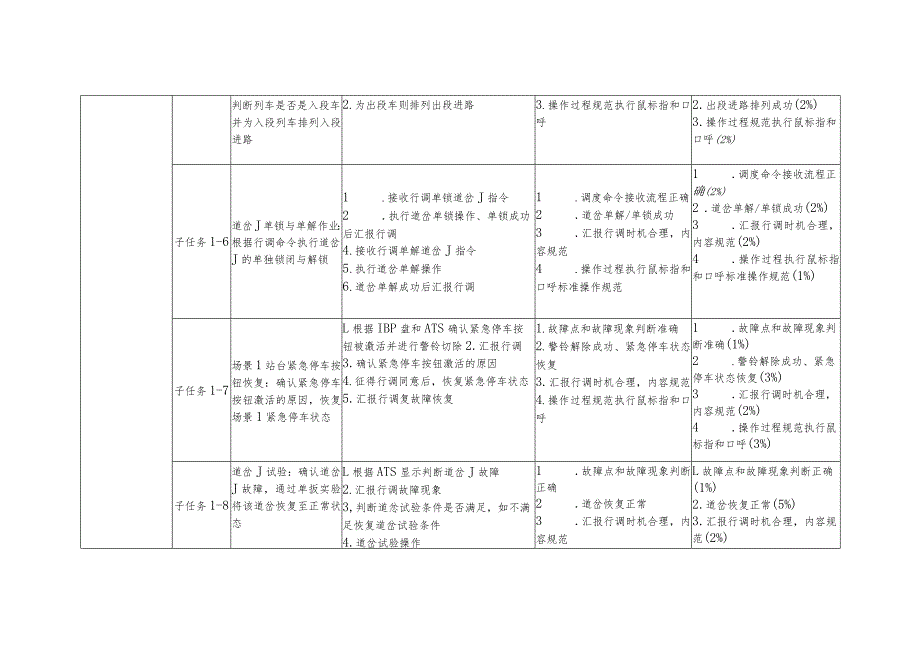

5、汇报行调时机合理，内容规范(2%)4 .操作过程规范执行鼠标指和口呼(1%)子任务1-5列车J出段作业：根据列车计划J1.监视每一列列车运行，判断Bl等列车为出段车1 .出段车判定正确及时2 .出段进路排列成功1.出段车判定正确及时(1%)判断列车是否是入段车，并为入段列车排列入段进路2.为出段车则排列出段进路3.操作过程规范执行鼠标指和口呼2 .出段进路排列成功(2%)3 .操作过程规范执行鼠标指和口呼(2%)子任务1-6道岔J单锁与单解作业：根据行调命令执行道岔J的单独锁闭与解锁1 .接收行调单锁道岔J指令2 .执行道岔单锁操作、单锁成功后汇报行调4 .接收行调单解道岔J指令5 .执行道岔
6、单解操作6 .道岔单解成功后汇报行调1 .调度命令接收流程正确2 .道岔单解/单锁成功3 .汇报行调时机合理，内容规范4 .操作过程执行鼠标指和口呼标准操作规范1 .调度命令接收流程正确(2%)2 .道岔单解/单锁成功(2%)3 .汇报行调时机合理，内容规范(2%)4 .操作过程执行鼠标指和口呼标准操作规范(1%)子任务1-7场景1站台紧急停车按钮恢复：确认紧急停车按钮激活的原因，恢复场景1紧急停车状态L根据IBP盘和ATS确认紧急停车按钮被激活并进行警铃切除2.汇报行调3 .确认紧急停车按钮激活的原因4 .征得行调同意后，恢复紧急停车状态5 .汇报行调复故障恢复1 .故障点和故障现象判断准确
7、2 .警铃解除成功、紧急停车状态恢复3 .汇报行调时机合理，内容规范4 .操作过程规范执行鼠标指和口呼1 .故障点和故障现象判断准确(1%)2 .警铃解除成功、紧急停车状态恢复(3%)3 .汇报行调时机合理，内容规范(2%)4 .操作过程规范执行鼠标指和口呼(3%)子任务1-8道岔J试验：确认道岔J故障，通过单扳实验将该道岔恢复至正常状态L根据ATS显示判断道岔J故障2.汇报行调故障现象3,判断道忿试验条件是否满足，如不满足恢复道岔试验条件4.道岔试验操作1 .故障点和故障现象判断正确2 .道岔恢复正常3 .汇报行调时机合理，内容规范L故障点和故障现象判断正确(1%)2 .道岔恢复正常(5%)
8、3 .汇报行调时机合理，内容规范(2%)5.道岔故障恢复后，汇报行调4.操作过程规范执行鼠标指和口呼4.操作过程规范执行鼠标指和口呼(3%)子任务1-9票务设备故障处置：判断TVM、故障原因(3个故障点)，按照相应流程恢复设备至正常状态LTVM发卡模块故障E处置2. TVM硬币模块故障D处置3. TVM纸币模块故障C处置LTVM发卡模块恢复正常2. TVM硬币模块恢复正常3. TVM纸币模块恢复正常LTVM发卡模块恢复正常(3%)2. TVM硬币模块恢复正常(3.5%)3. TVM纸币模块恢复正常(3.5%)子任务1-10站厅A火灾应急处置：综合监控系统(模拟器)显示站厅A烟感报警，进行消防灭
9、火应急处置1 .确认火灾报警：值班员查看报警烟感位置，汇报值班站长，查看火情2 .客运组织有关人员灭火3 .值班员查看环控系统，确认站台火灾模式启动执行成功。4 .汇报火灾情况：值班员汇报环调站厅A着火。值班员汇报行调，申请上下行列车不停站通过。行调设置某站上下行某站台不停车通过。值班员向119、110、120等汇报5 .组织疏散：值班员询问值班站长，确定火灾无法扑灭后，组织全站疏散。值班员确认广播无法循环播放后，进行人工双语广播(各一次)，确认闸机已全开状态，(闸机未能联动打开)，L按流程查看火情、地点、完成火灾报警2 .组织灭火启动灭火模式、确认闸机、门禁、直梯、扶梯等状态。3 .按时间组
10、织引导疏导等作业4 .穿戴消防装备，按照准确地点、按照消防设备使用要求，完成灭火。5 .完成灭火后，按流程和设备使用技术要求完成客运组织恢复L按流程查看火情、地点、完成火灾报警(1%)2.组织灭火启动灭火模式、确认闸机、门禁、直梯、扶梯等状态(3%)3.按时间组织引导疏导等作业(3%)4 .穿戴消防装备，按照准确地点、按照消防设备使用要求，完成灭火(4%)5 .完成灭火后，按流程和设备使用技术要求完成客运组织恢复(4%)通过IBP盘确认门禁已联动全开，确认电梯、扶梯全停，直梯已停在站厅层处于停用且开门状态(停用状态)。7.汇报疏散执行情况子任务1-11多门开门应急处置：列车进站开门时遇2个以上
11、多节车辆对应站台门无法开启，且列车未收到站台门“关闭且锁紧信号”，按操作流程进行多门开门故障先期处置1 .发现故障：站务员按流程手指、口呼确认多门开门故障、明确故障具体位置2 .现场处置：站务员、值班员、值班站长按规定流程汇报联系，组织乘客乘降，明确具体路径。站台门关闭后，值班员通知站务员，站务员使用互锁解除发车，确认列车已发出，松开PSL互锁解除开关钥匙并取出钥匙，互锁解除指示灯熄灭。站务员用规定方式汇报值班员、值班站长，多门故障已处理完毕L准确发现故障并呼唤确认2 .按照正确的流程和作业标准成功处置故障。3 .使用标准用语，规范合理1.准确发现故障(0.5%)2.规范成功处置故障(8.5%
12、)子任务1-12单门开门故障应急处置：列车开门作业，突发单个站台门不能正常开门。按操作流程进行单门开门故障先期处置L发现故障：站务员确认某方向、某号站台门开门故障2.现场处置：站务员用对讲机汇报值班员，某方向*号门开门故障，站务员故障门处置完毕，列车出清站台后，站务员用LCB钥匙将故障门的LCB转至“自动”位置，取出钥匙L准确发现故障并呼唤确认2 .按照正确的岗位作业流程和作业标准成功处置故障3 .选手使用标准用语，规范合理1 .准确发现故障并呼唤确认(0.5%)2 .按照正确的流程和作业标准成功处置故障(5.5%)赛项技术规范涉及专业教学要求1 .具备车站常态化客流监测及突发情况时对客流进行
13、控制及安全疏导的能力2 .具备站台列车接发及非正常情况下行车组织的能力3 .具备监控站内安全和按照岗位职责处理各类突发事件的能力4 .具备正确使用和日常简单维护城市轨道交通车站终端设施设备的能力遵循国家标准和行业标准1 .国家职业技能标准城市轨道交通服务员（职业编码：4-02-01-07）2 .国家职业技能标准轨道交通调度员（职业编码：4-02-01-06）3 .城市轨道交通运营管理规定（中华人民共和国交通运输部令2018年第8号）4 .城市轨道交通运营突发事件应急演练管理办法（交运规（2019）9号）5 .城市轨道交通行车组织管理办法（交运规（2019）14号）6 .城市轨道交通客运组织与服
14、务管理办法（交运规（2019）15号）赛项赛场准备1 .场地要求：场地面积不小于400平方米，应为地面平整、明亮、通风的室内场地。场地采光大于5001UX,照明和通风良好，能提供稳定的水、电，以及应急备用电源。场地符合消防安全规定，现场消防器材和消防栓合格有效，应急照明设施状态合格，赛场明显位置张贴紧急疏散图。并有醒目的“安全出口”指示牌2 .区域安排：竞赛场地划分为检录区、竞赛操作区、裁判区、现场服务与技术支持区、休息区等区域，区域之间有明显标志或警示带3 .设备配置：竞赛场地需配备通信信号屏蔽仪、计时装置。每个工位配备独立控制并带有漏电保护装置的220V（3）单相交流电源、灭火器以及带录音功能的视频摄像装置，竞赛全程录音录像注意事项1.竞赛过程中遵守安全操作规范；2.模块1竞赛过程不能出现机外停车和晚点，否则视时长扣分模块2赛题模块序号模块2对应赛项编号ZZ014模块名称城市轨道交通信号系统维护子任务数量4竞赛时间70分钟任务描述手摇道岔操作、道岔动作故障分析与处理、信号机故障分析与处理、联锁设备故障分析与处理。职业要素0基本专业素养0专业实践技能0协调协作能力0持续发展能力具体任务要求子任务序号任务要求操作过程考核点评价标准子任务2-1手摇道岔操作：要求选手按照标准化作业流程完成手摇道岔操作，将道岔当前位置手摇至另一位置1 .准备工作：确认对讲机、信号灯、锁钥匙等
