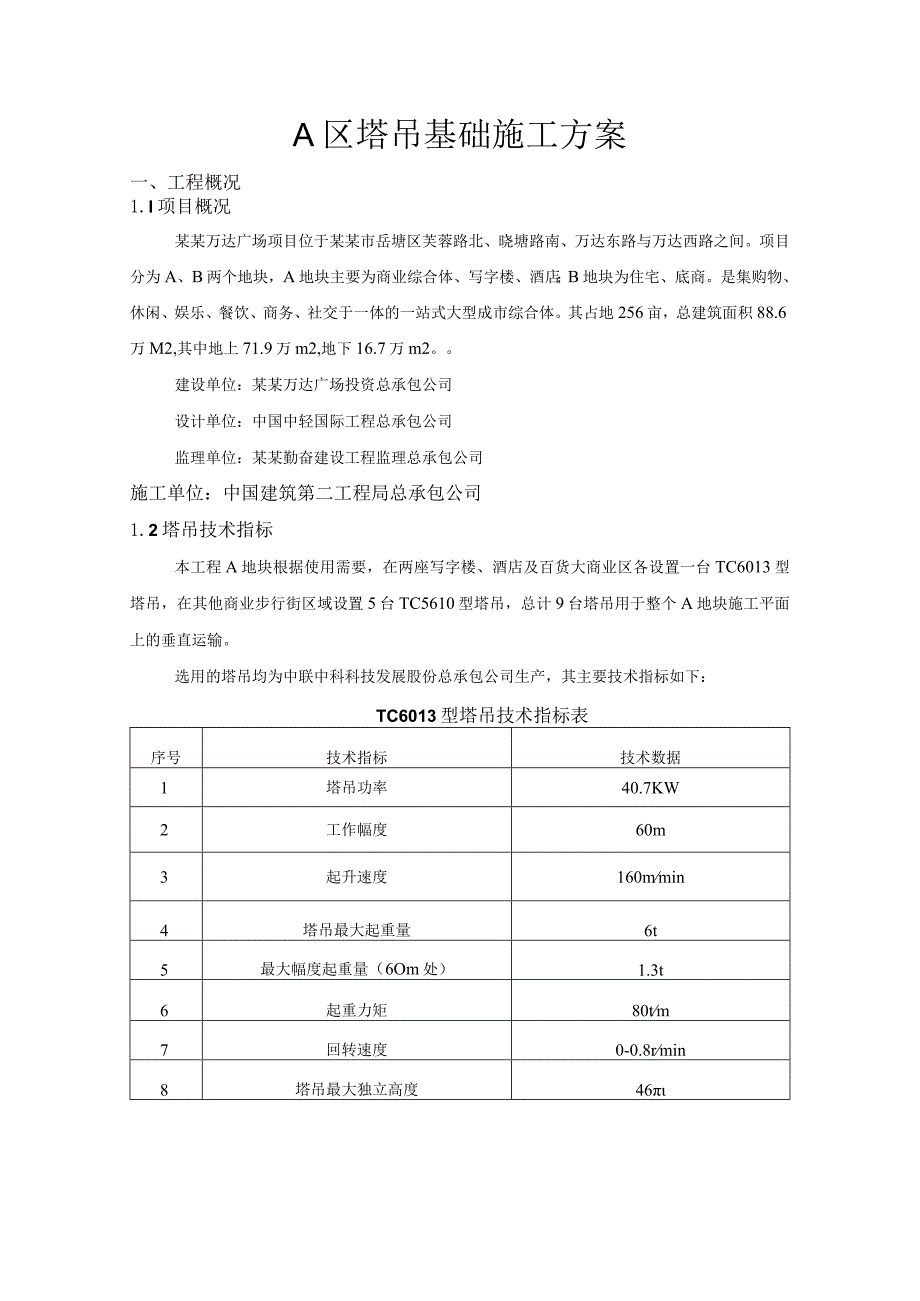

1、一、工程概况二、编制依据三、施工准备四、施工工艺及施工方法五、电源配置和接地要求13八、质量保证措J6i15ts、-Ll16八、塔机基础施工进度计划16I、I*L1117附件:计算书A区塔吊基础施工方案一、工程概况1.l项目概况某某万达广场项目位于某某市岳塘区芙蓉路北、晓塘路南、万达东路与万达西路之间。项目分为A、B两个地块,A地块主要为商业综合体、写字楼、酒店;B地块为住宅、底商。是集购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型成市综合体。其占地256亩,总建筑面积88.6万M2,其中地上71.9万m2,地下16.7万m2。建设单位:某某万达广场投资总承包公司设计单位:中国中轻国际工
2、程总承包公司监理单位:某某勤奋建设工程监理总承包公司施工单位:中国建筑第二工程局总承包公司1.2塔吊技术指标本工程A地块根据使用需要,在两座写字楼、酒店及百货大商业区各设置一台TC6013型塔吊,在其他商业步行街区域设置5台TC5610型塔吊,总计9台塔吊用于整个A地块施工平面上的垂直运输。选用的塔吊均为中联中科科技发展股份总承包公司生产,其主要技术指标如下:TC6013型塔吊技术指标表序号技术指标技术数据1塔吊功率40.7KW2工作幅度60m3起升速度160mmin4塔吊最大起重量6t5最大幅度起重量(6Om处)1.3t6起重力矩80tm7回转速度0-0.8rmin8塔吊最大独立高度469塔

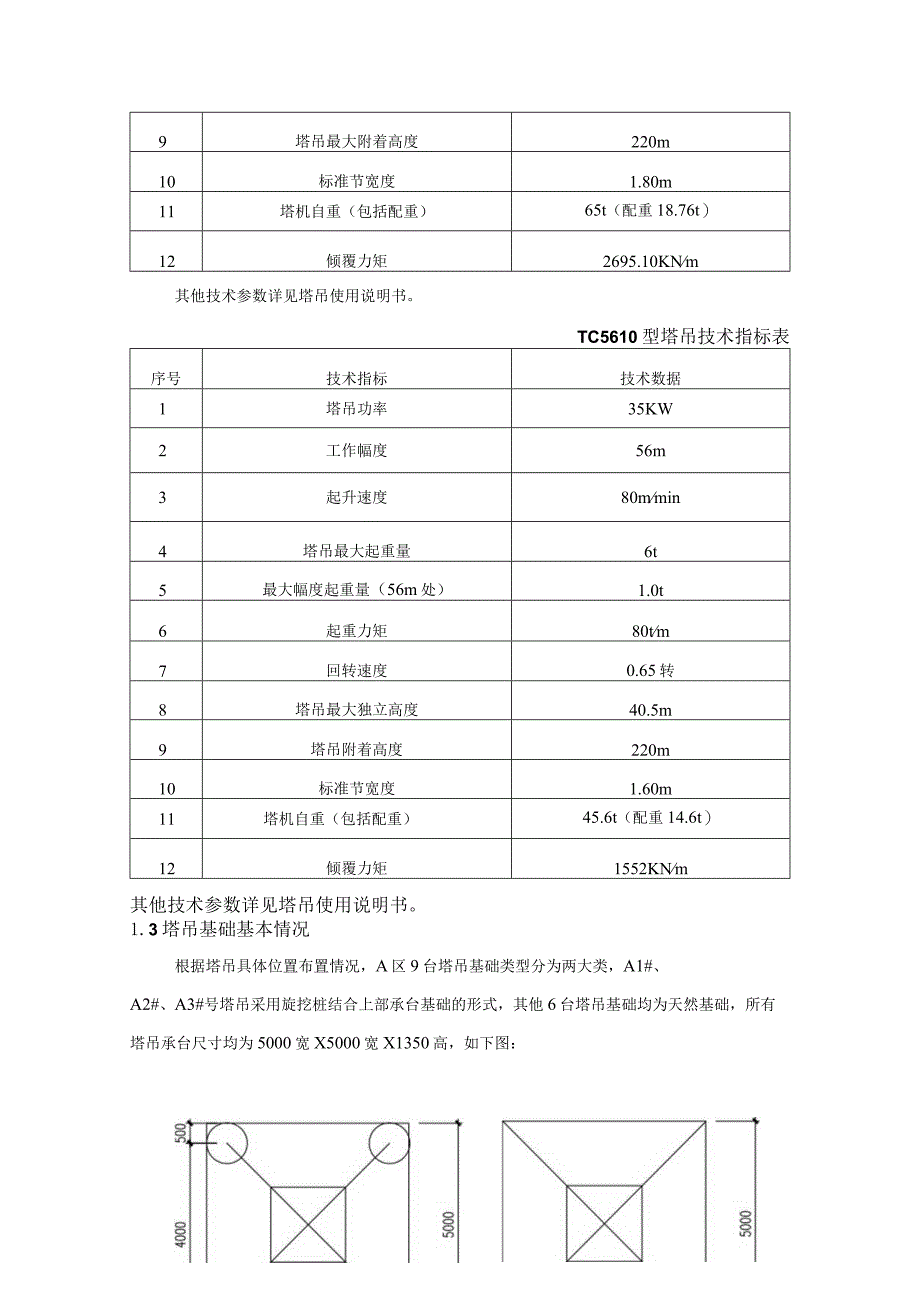

3、吊最大附着高度220m10标准节宽度1.80m11塔机自重(包括配重)65t(配重18.76t)12倾覆力矩2695.10KNm其他技术参数详见塔吊使用说明书。TC5610型塔吊技术指标表序号技术指标技术数据1塔吊功率35KW2工作幅度56m3起升速度80mmin4塔吊最大起重量6t5最大幅度起重量(56m处)1.0t6起重力矩80tm7回转速度0.65转8塔吊最大独立高度40.5m9塔吊附着高度220m10标准节宽度1.60m11塔机自重(包括配重)45.6t(配重14.6t)12倾覆力矩1552KNm其他技术参数详见塔吊使用说明书。1.3塔吊基础基本情况根据塔吊具体位置布置情况,A区9台塔
4、吊基础类型分为两大类,A1#、A2#、A3#号塔吊采用旋挖桩结合上部承台基础的形式,其他6台塔吊基础均为天然基础,所有塔吊承台尺寸均为5000宽X5000宽X1350高,如下图:Al#、A2#、A3#塔吊下部旋挖桩桩基直径1m,桩底进入强风化2米,绝对标高50.OOm,桩顶标高59.30m;桩身钢筋笼配筋如下,为了确保塔吊基础的稳定性,桩身预留主筋120Omm用于锚固到后期塔吊承台中。旋挖孔灌注桩配筋图1.4塔吊基础位置布置根据工程开发进度,本次拟先布置Al#、A2#、A3#号3台塔吊,用于A/B两座超高层写字楼及酒店施工过程中垂直运输,3台塔吊均为TC6013型,臂长暂定60米;后期根据开发
5、计划施工需求,陆续增加其他塔吊,其中商业步行街塔吊为TC5610型,臂长都暂定为56米,塔吊平面位置具体详见A区塔吊平面布置图。二、编制依据1、塔式起重机设计规范(GB/T13752-1992)2、建筑地基基础设计规范(GB50007-202*)3、建筑结构荷载规范(GB50009-202*)4、混凝土结构设计规范(GB50010-202*)5、某某中联重工科技发展股份总承包公司提供的塔式起重机使用说明书;6、塔式起重机技术条件GB/T9462-19997、施工现场临时用电安全技术规范JGJ46-202*8、建筑施工安全检查标准JGJ59-202*9、某某万达广场施工组织设计10、某某万达广场
6、桩基施工图以及某某万达广场平面图电子版三、施工准备3.1塔吊施工项目人员组织由于塔吊属于大型施工机械设备,它的安全性至关重要,因此塔吊基础的施工应列入项目经理部的主要施工质量控制对象中;由项目经理牵头,技术负责人把关,各部门各司其职,管理好塔吊基础的施工质量与安全。具体施工组织机构如下表所示:姓名职务职责备注某晓项目经理塔吊基础施工质量与安全总负责某国伟生产经理塔吊基础施工现场组织与安排施工现场安全主要负责人任吉红技术负责人负责施工方案的编制与施工技术的审核参与塔吊基础的定位放线及其验线等工作,同时兼顾安全工作。曾恩旭施工员塔吊基础的现场施工技术交底与现场指导及安全监督黄勇安全员现场安全监督检
7、查田顺云资料员试块制作、钢筋取样、资料报验等某良红土建工长碎的浇筑现场负责,及塔吊预埋脚柱安装兼管安全,特别是用电安氽3.2塔吊基础施工人员序号工种人数工作内容1旋挖钻机工人4旋挖钻机操作成孔2砂工7碎振捣及表面收理3木工28配模及安装4钢筋工21钢筋绑扎5电焊工7预埋脚柱安装6电工7现场施工用电送电7普工21零星工作3.3施工机具及测量仪器序号设备、工具名称数量1反铲式挖掘机2台2振动棒7只3交流电焊机2台4钢筋切断机2台5钢筋弯曲机2台6圆盘锯2台7活络板手12”2把、18”4把8铁锹7把9经纬仪一10水准仪一ZA11安全帽每人一顶12手套30付13工具包2只3.4主要材料序号材料规格、型
8、号备注1钢筋25/12承台钢筋2钢筋22/16/10桩基础钢筋3竹胶板915X1830X124方木50100X60005钢管48*3.56螺杆127钢板IOmm8碎C25桩基础混凝土9碎C30承台混凝土四、施工工艺及施工方法(一)总体施工工艺流程放线(旋挖桩)一挖桩一验收一旋挖桩钢筋施工一验收一浇筑混凝土一破桩头一放线(塔吊基础)一开挖一钎探、验槽一浇筑垫层一砌砖胎膜一基础钢筋绑扎、预埋地脚螺栓一验收钢筋一浇筑混凝土(二)桩基础施工工艺及方法:1、旋挖桩施工工艺流程:场地平整第二次对桩位放线定位、清障2、旋挖桩施工方法:1)放线定桩位及高程在场地三通一平的基础上,依据建筑物测量控制的资料和旋挖
9、桩平面布置图,测定桩位轴线方格控制和高程基准许点。确定好桩位中心,对圆桩以中点为圆心,以桩身半径画出上部(即第一步)的圆周,撒石灰线作为桩孔开挖尺寸线2)、埋设护筒护筒的制作在施工准备时提前制作,护筒内径稍大于桩内径,护筒底部和四周所填粘性土必须分层填实,要求桩中心与护筒中心线重合,根据桩中心及护筒尺寸定出坑挖范围,护筒埋设完毕周边开挖排水沟,做好地面排水系统。护筒埋设使用坑挖法,护筒顶部宜高出地面30cm。3)、泥浆制备钻孔前先开挖泥浆池,泥浆池的深度一般为地面下2m左右。然后进行泥浆配制,泥浆所要用的水、粘土和添加剂按适当的比例调制,在钻孔过程中使其性能指标达到技术规范要求。4)、钻孔准备
10、工作充分完善后,将钻机安装就位,启动泥浆泵及钻机,开始钻孔。旋挖成孔首先是通过底部带有活门的桶式钻头回转破碎岩土,并直接将其装入钻头内,然后再由钻孔机提升装置和伸缩式钻杆将钻头提出孔外卸,这样循环往复,不断地取土卸土,直至钻孔钻至设计深度。5)、成孔检查成孔以后必须对桩身直径、孔底标高、桩位中心线、井壁垂直、虚土厚度进行全面测定。做好施工记录,办理隐蔽验收手续。6)、清孔当孔深、孔径等细目符合设计要求后,可进行第一次清孔。根据场地地质情况,采用掏渣筒清孔法清孔,清孔的目的是使孔底沉渣(虚土)、泥浆浓度、泥浆中含渣量及孔壁垢厚达到设计及规范要求,为浇注水下混凝土创造先行条件,不得用加深桩孔的办法
11、代替清孔。7)、钢筋笼制安钢筋笼采用在地面制作好然后吊放进孔内。遇有两段钢筋笼连接时,应采用焊接(搭接焊或帮条焊),双面焊接,接头数按50%错开,以确保钢筋位置正确,保护层厚度符合要求。吊放钢筋笼时要缓慢均匀,尽量避免钢筋笼倾斜及摆动,以防塌孔。吊放钢筋笼及导管、漏斗安装简图8)、导管、漏斗安装导管采用630Cm钢管,每节段长3m(配0.5m、lm、1.5m、2m短管各2节,作导管长度调节使用),导管节段采用法兰盘、粗螺栓连接,导管采用逐节段连接、逐节段下放的方法安装,导管下口距孔底控制在30-50Cm高度:导管上口距孔口控制在20015CIn高度。导管安装完毕,再将漏斗连接在导管上口,并整体
12、吊置于钻架。若在吊装过程中有渣土进入孔内,应进行二次清孔,清除孔底沉渣。二次清孔及水下浇注很简图(三)天然基础施工工艺流程及方法1、承台施工工艺流程:惜吊承台土方开到T垫层浇用T基础放线(墨Qf腐T钢筋绑扎卜I塔吊预埋脚柱安曩国用f国吊画出模板支模H塔吊基础钢筋模板颠一僻吊墓II础碎浇筑I一除萩I2、承台施工方法:1)、塔机承台尺寸设定为50005000X1350,基础承台由我部组织施工,专业塔机安装单位配合,在我部完成基础承台的钢筋绑扎与模板固定后,塔机安装单位现场预埋固定地脚螺栓、安装完成验收合格后,交与我部完成后续的桩基承台的浇筑。2)、根据塔吊平面布置图进行塔吊定位放线,按如下基槽形状
13、进行承台基础的开挖。塔吊塞靛雕示意图3)、基槽清理完毕,委托相关检测部门进行触探试验工作,报请甲方及监理相关负责人员验槽合格后,进行垫层(Ioo厚C15碎)浇筑施工。4)、四周待测量组放完线后,按如下图所示240Imn砖胎模砌墙,四周用素土分层夯实。塔机基础砖胎膜砌筑5)、砖胎膜内侧用25Inm厚1:2.5水泥砂浆抹灰找平,水泥砂浆找平层达到强度后,方可按照施工图纸要求进行放线,开始绑扎塔吊基础钢筋。6)、本工程塔机承台基础顶底双层双向布置25间距200,塔吊基础主筋锚固长度为15d,拉筋为虫12400。按间距进行上下钢筋绑扎,挂勾、马蹬(主筋三级钢直径25,间距1200)按基础配筋图,钢筋保护层按IoonIm计算,并垫上垫块(混凝土垫块50mm*50m,厚度100nlm,间距800*800)。同时在绑扎钢筋时,通知塔机安装单位配合把预埋件按基础预进埋件图及厂家要求预埋到位(见下图);经监理和甲方有关人员验收合格后方可进行混凝土浇筑。5000O地脚螺栓定位图8)、由于工期紧迫,现场浇筑时可考虑将塔机基础碎提高一个标号(C40),并加入早强剂。振捣时,按步距30Omm进行振捣到位。尤其是上下层交接处,振捣棒
