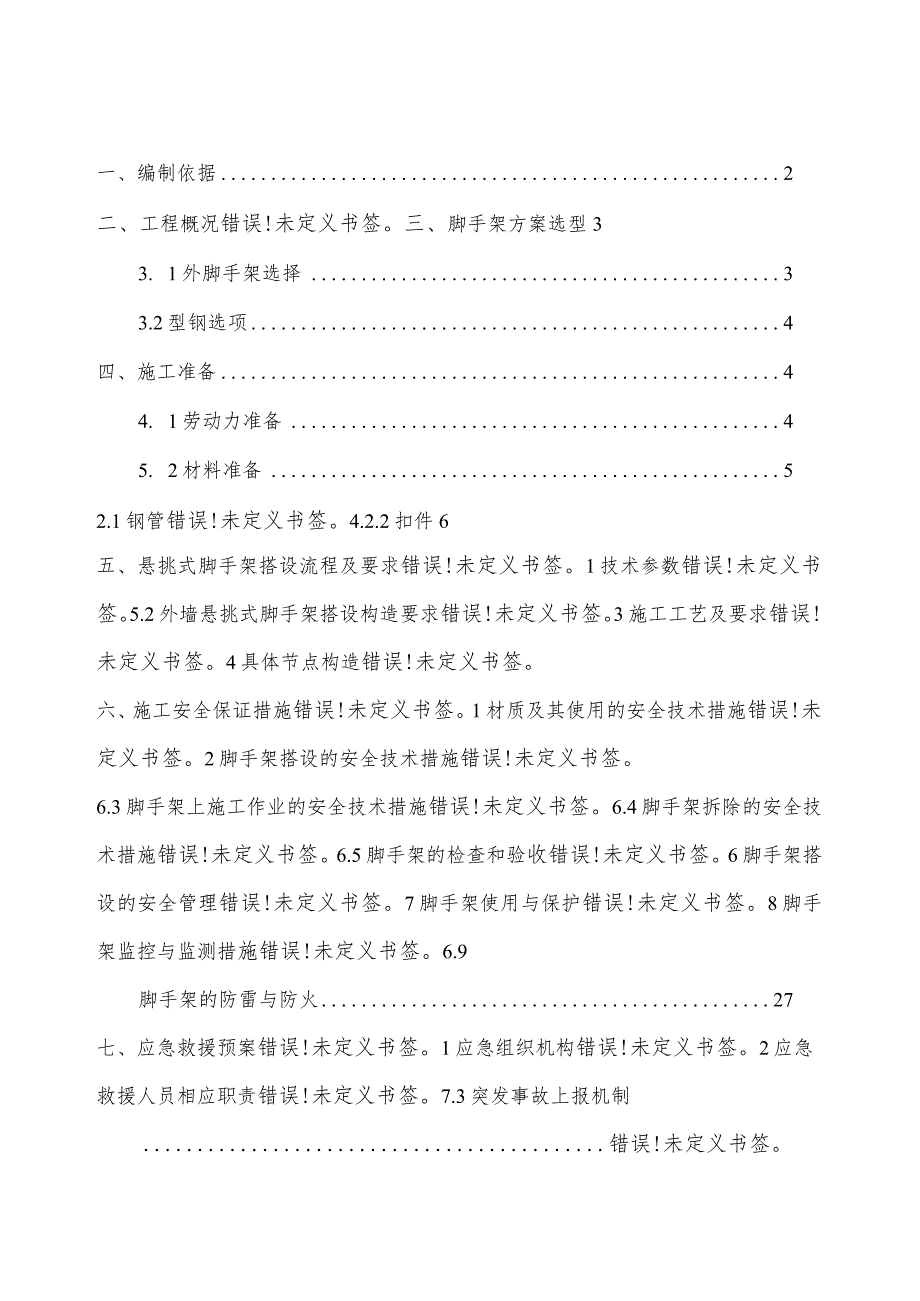

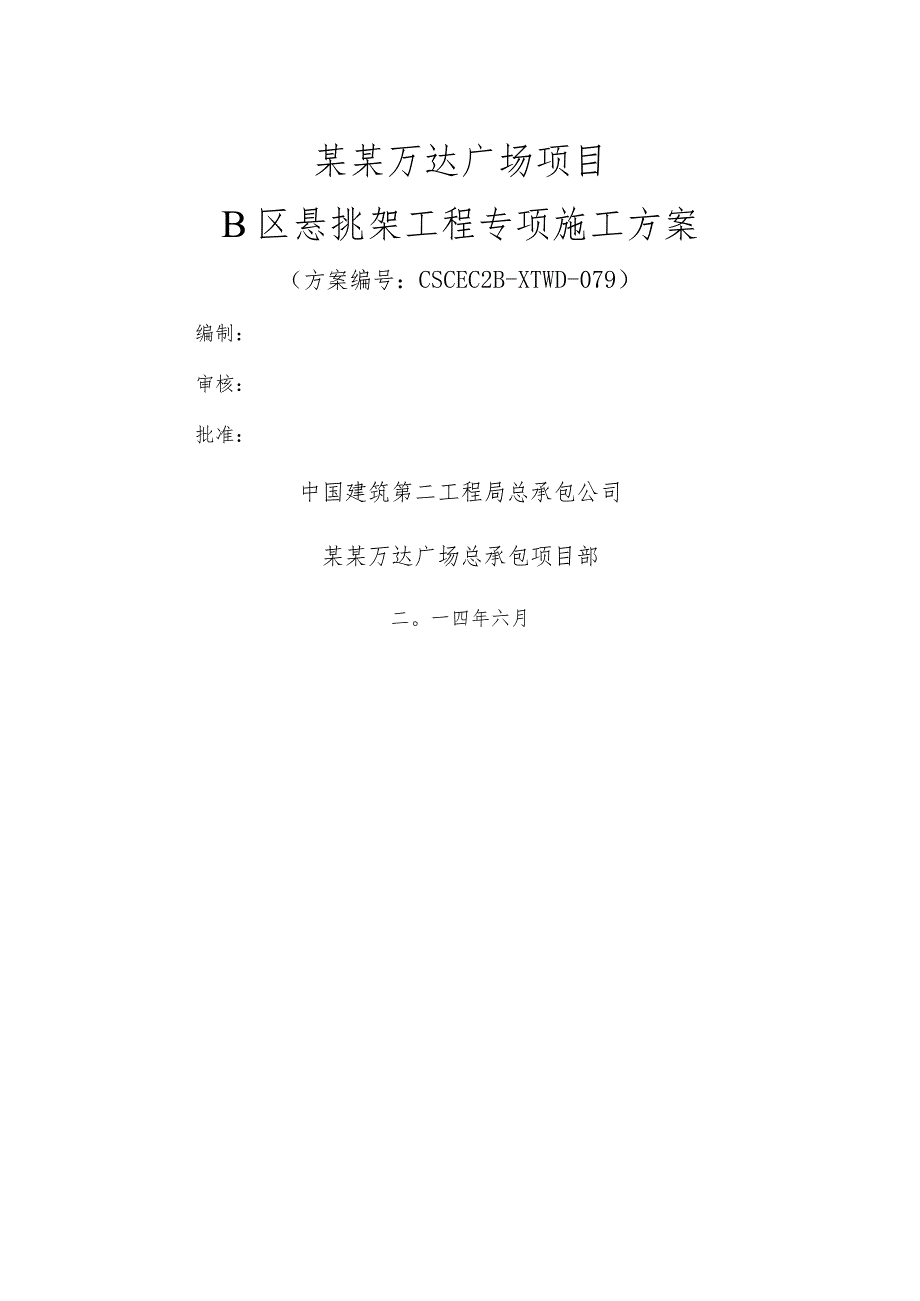

1、某某万达广场项目B区悬挑架工程专项施工方案（方案编号：CSCEC2B-XTWD-079）编制：审核：批准：中国建筑第二工程局总承包公司某某万达广场总承包项目部二。一四年六月一、编制依据2二、工程概况错误!未定义书签。三、脚手架方案选型33. 1外脚手架选择33.2型钢选项4四、施工准备44. 1劳动力准备45. 2材料准备52.1钢管错误!未定义书签。4.2.2扣件6五、悬挑式脚手架搭设流程及要求错误!未定义书签。1技术参数错误!未定义书签。5.2外墙悬挑式脚手架搭设构造要求错误!未定义书签。3施工工艺及要求错误!未定义书签。4具体节点构造错误!未定义书签。六、施工安全保证措施错误!未定义书签
2、。1材质及其使用的安全技术措施错误!未定义书签。2脚手架搭设的安全技术措施错误!未定义书签。6.3脚手架上施工作业的安全技术措施错误!未定义书签。6.4脚手架拆除的安全技术措施错误!未定义书签。6.5脚手架的检查和验收错误!未定义书签。6脚手架搭设的安全管理错误!未定义书签。7脚手架使用与保护错误!未定义书签。8脚手架监控与监测措施错误!未定义书签。6.9脚手架的防雷与防火27七、应急救援预案错误!未定义书签。1应急组织机构错误!未定义书签。2应急救援人员相应职责错误!未定义书签。7.3突发事故上报机制错误!未定义书签。4应急救援行动的保障措施错误!未定义书签。5应急药品物资保障错误!未定义书

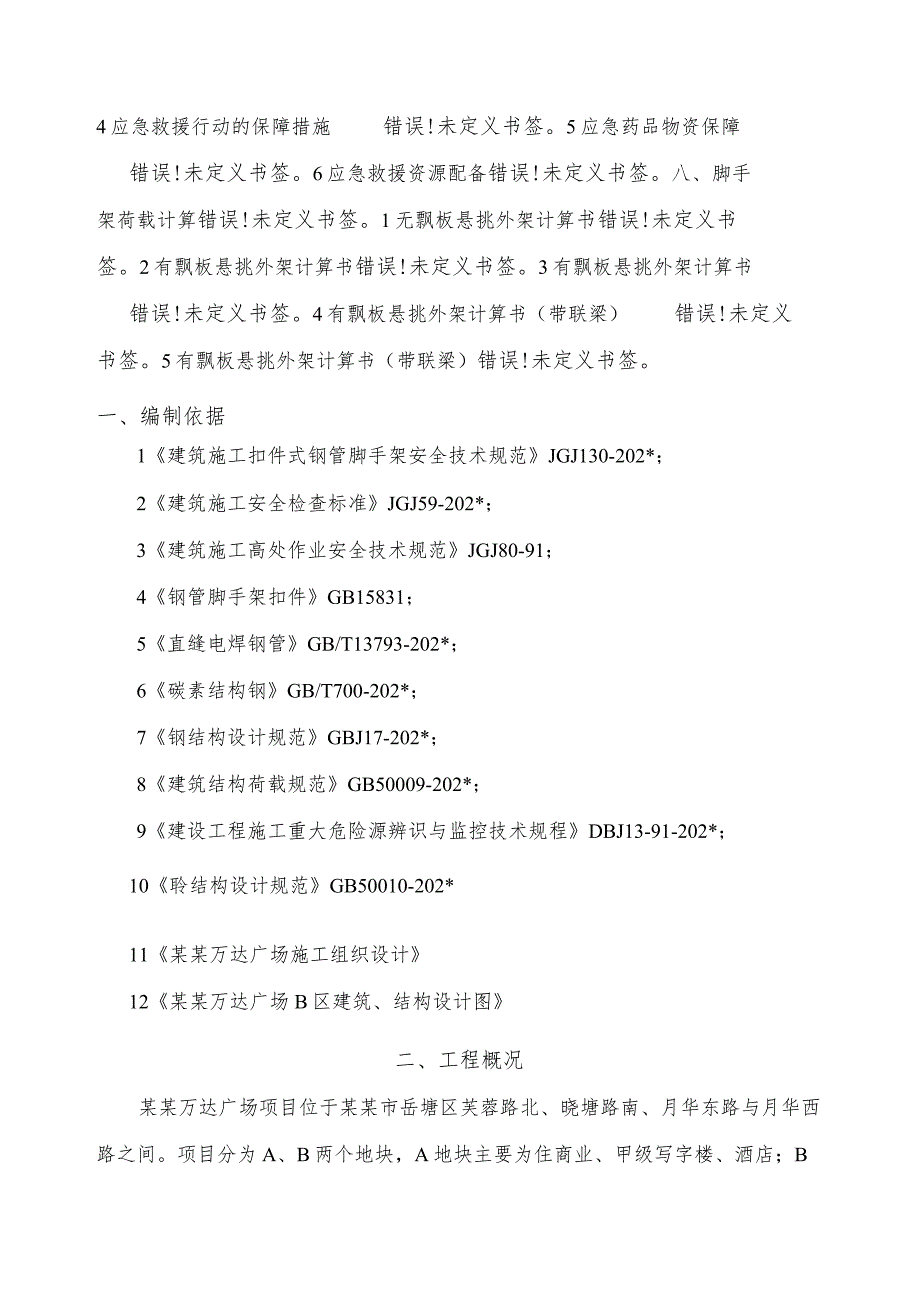

3、签。6应急救援资源配备错误!未定义书签。八、脚手架荷载计算错误!未定义书签。1无飘板悬挑外架计算书错误!未定义书签。2有飘板悬挑外架计算书错误!未定义书签。3有飘板悬挑外架计算书错误!未定义书签。4有飘板悬挑外架计算书（带联梁）错误!未定义书签。5有飘板悬挑外架计算书（带联梁）错误!未定义书签。一、编制依据1建筑施工扣件式钢管脚手架安全技术规范JGJ130-202*；2建筑施工安全检查标准JGJ59-202*；3建筑施工高处作业安全技术规范JGJ80-91；4钢管脚手架扣件GB15831；5直缝电焊钢管GB/T13793-202*；6碳素结构钢GB/T700-202*；7钢结构设计规范GBJ1
4、7-202*；8建筑结构荷载规范GB50009-202*；9建设工程施工重大危险源辨识与监控技术规程DBJ13-91-202*；10聆结构设计规范GB50010-202*11某某万达广场施工组织设计12某某万达广场B区建筑、结构设计图二、工程概况某某万达广场项目位于某某市岳塘区芙蓉路北、晓塘路南、月华东路与月华西路之间。项目分为A、B两个地块，A地块主要为住商业、甲级写字楼、酒店；B地块为住宅。是集中购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型成市综合体。其占地256亩，总建筑面积88.6万m2,其中地上71.9万m2,地下16.7万In2。B区由步行街商铺和住宅组成，地下室为负一层，
5、地上商铺为2层，住宅为31-34层，层高为2.9米。建筑面积约.64rtf。1建筑面积(m2)总建筑面积57.38万地下面积8.99万占地面积10.2万地上面积48.39万2层数商铺地下一屋商铺地上1-2层住宅楼地下一屋住宅楼地上33-34层3层高(m)商铺地下室首层二层4.65m4.75-5.Im4.5m住宅楼地下首层二层标准层一层3.9m、5.3m、5.5m4.2m、4.8m2.94高度基础标高56.7基坑深度56.2商铺檐口9.25m9.75m建筑高度10.75m、10.25m住宅檐口高度95.7m95.7m建筑总高97.5m、102.5m5结构形式基础类型桩基础/筏板结构类型地下部分框
6、架-剪力墙结构地上部分剪力墙结构三、脚手架方案选型3.1 外脚手架选择据设计图纸及施工现场具体情况。本工程外脚手架拟采用悬挑脚手架和双排落地式脚手架两种搭设方式。B区由12栋超高层住宅楼及10栋两层商铺组成，部分塔楼一二层也为商铺，住宅楼外观造型新颖，建筑线条较为复杂，爬架难以满足施工要求，故采用悬挑架作为结构施工时的外防护及装饰阶段操作架，塔楼4层以下搭设落地式脚手架，4层以上为悬挑架，本方案着重介绍悬挑脚手架，落地式脚手架另已编制专项方案。下附B区1#2#5#楼平面布置图：3.2 型钢选项3.2.1采用悬挑梁16#工字钢作悬挑托架，每根型钢悬挑梁外端加斜拉15.5mm(619+l)钢丝绳至
7、上层主体结构上；最大悬挑高度为19.2m。脚手架立杆横距0.9m,立杆纵距1.5m,大横杆步距1.8m；连墙件用小48X3.0的钢管，连墙件采用不大于二步三跨，由于层高为2.9m,按每层设置连墙件，采用扣件与预埋钢管连接；脚手架外围满挂安全，内立杆距结构外边缘净尺寸300mm,脚手架与建筑物之间的缝隙采用脚手板或小兜进行水平防护，留余缝隙1215cm0第一层悬挑架设置在地上四层，四层以上按照每6层一次悬挑至楼顶。悬挑情况详见下表：B区悬挑外架分段概况分段次数起层(m)止层(m)高度第一次悬挑架四层面十层17.4m第二次悬挑架十层面十六层17.4m第三次悬挑架十六层面二十二层17.4m第四次悬挑
8、架二十二层面二十八层17.4m第五次悬挑架二十八层面层面+L8m19.2m注：立杆顶端高出主体结构施工面一步架高，即1.8m。3.2.2侧立面无飘板的部分采用3.5米长16号工字钢悬挑;有飘板部位采用4.0及4.5米长16#工字钢悬挑，部分（转角处）带联梁，部分不带联梁；转角最大部位采用5m及6米长16号工字钢悬挑，上面固定16号工字钢作为次梁（联梁）。四、施工准备4.1劳动力准备整个外脚手架工程涉及到搭设、维护及拆除三个阶段，根据各个阶段的不同工作内容，劳动力的需用情况不同。本工程主体施工进度要求较快，外脚手架工作量较大，需投入较多劳动力。本工程劳动力需用情况见表4-1。表4-1劳动力需用计
9、划表阶段外脚手架搭设阶段外脚手架维护阶段外脚手架拆除阶段工种架子工架子工架子工人数1302050工作内容外脚手架搭设，悬挂安全，铺设跳板，进行层间封闭，外脚手架上垃圾及杂物的清理外脚手架的日常围护，配合外装单位做好外脚手架的修改，及时清理外脚手架上垃圾及杂物拆除外脚手架及悬挑钢梁，将所有材料运至指定堆场，清理外脚手架拆除范围内的所有垃圾及杂物4.2材料准备结合本工程结构特点以及钢管刚度、强度高的特点，本工程外脚手架采用扣件式钢管脚手架，在选材方面需遵循以下原则：4.2.1钢管1、脚手架钢管使用类型为48X3.0钢管。2、连墙件材料采用钢管、扣件、型钢等，应为力学性能适中的Q235钢，其力学性质
10、应符合国家现行标准碳素结构钢(GB700-89)中Q235A钢的规定要求。3、钢管的截面尺寸应为外径48mm,壁厚3.Omnu用于立杆、纵向水平杆、剪刀撑和斜杆的钢管长度为46m(这样的长度一般重25kg以内，适合人工操作)。用于横向水平杆的钢管长度为1.5m,以适应脚手架宽的需要。4、钢管质量的检验要求(1).钢管的外观质量检验应按表4-2进行表4-2钢管质量检验要求项次检查项目验收要求新管1产品质量合格证必须具备2钢管材质证明书3表面质量表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯4外径，壁厚483.0；23.0mm5端面应平整，端面切斜的偏差1.70mm6防锈处理必须进行防锈处理，
11、度锌或刷防锈漆IB管7钢管锈蚀程度应每年检查一次管壁上锈蚀的深度，不得超过0.5Onml8其它项目同新管项次3、4、5同新管3、4、5(2).钢管应无裂纹，两端面应平整，严禁打孔。4. 2.2扣件1、扣件采用可锻铸铁制作的标准扣件。其材质符合现行国家标准钢管脚手架扣件(GB15831)的规定。扣件的附件(T形螺栓、螺母、垫圈)采用材质符合现行国家标准碳素结构钢(GB/T700)中Q235-A级钢的规定。2、技术要求(1) .扣件应采用机械性能不低于KTH330-08的可锻铸铁制作。(2) .铸铁不得有裂纹、气孔；不宜有缩松、砂眼或其它影响使用的铸铁缺陷；并应将影响外观质量的粘砂、披缝、毛刺、氧
12、化皮等清除干净。(3) .扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。(4) .扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应不小于Immo(5) .当扣件紧夹钢管时，开口处的最小距离应不小于5mm。(6) .扣件表面应进行防锈处理。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。扣件在加紧钢管时，开口处最大距离小4.5mm,必要时进行抗滑扭试验。65N.m的扣件，在螺栓拧紧扭矩达65N.m时，不得发生破坏。3、扣件质量的检验要求(1).扣件质量应按表4-3进行检验表4-3扣件质量检验要求项次检查项目要求新扣件1产品质量合格证，生产许可证，专业检
13、测单位测试报告必须具备2表面质量及性能应符合技术要求(2)(6)的规定3螺栓不得滑丝旧扣件4同新扣件的项次2、3脚手板采用钢筋片。规格为80OnIrnX60Omn1,不得使用锈蚀、散边或破损严重的钢筋片。安全：选用合格的聚氯乙烯编织的2000目/100平方厘米密目安全，规格为1.8mX6.Om的单某重量应在3.0kg以上，并尽量满足环境效果要求。五、悬挑式脚手架搭设流程及要求5.1 技术参数【无飘板普通型钢悬挑脚手架】脚手架排数双排大小横杆布置大横杆在上搭设高度(m)17.4(m)立杆型号48X3.0立杆纵距(m)1.5立杆横距(m)0.9立杆步距(m)1.8连墙件布置方式水平方向三跨，竖向每
14、层设置型钢悬挑长度G)1.5锚固长度(m)2钢丝绳支撑道数1施工均布荷载(kNr112)3同时施工层数2脚手板铺设层数1地区某某市基本风压(kN/nd0.3【有飘板一侧型钢悬挑脚手架1】脚手架排数双排大小横杆布置大横杆在上搭设高度(m)17.4(m)立杆型号483.0立杆纵距Gn)1.5立杆横距(01)0.9立杆步距(m)1.8连墙件布置方式水平方向三跨，竖向每层设置型钢悬挑长度(m)1.8锚固长度(m)2.2钢丝绳支撑道数1施工均布荷载(kN/nd3同时施工层数2脚手板铺设层数1地区某某市基本风压(kN/)0.3【有飘板一侧型钢悬挑脚手架2】脚手架排数双排大小横杆布置大横杆在上搭设高度(In)17.4(m)立杆型号48X3.0立杆纵距(In)1.5立杆横距(m)0.9立杆步距(m)1.8连墙件布置方式水平方向三跨，竖向每层设置型钢悬挑长度(m)2
