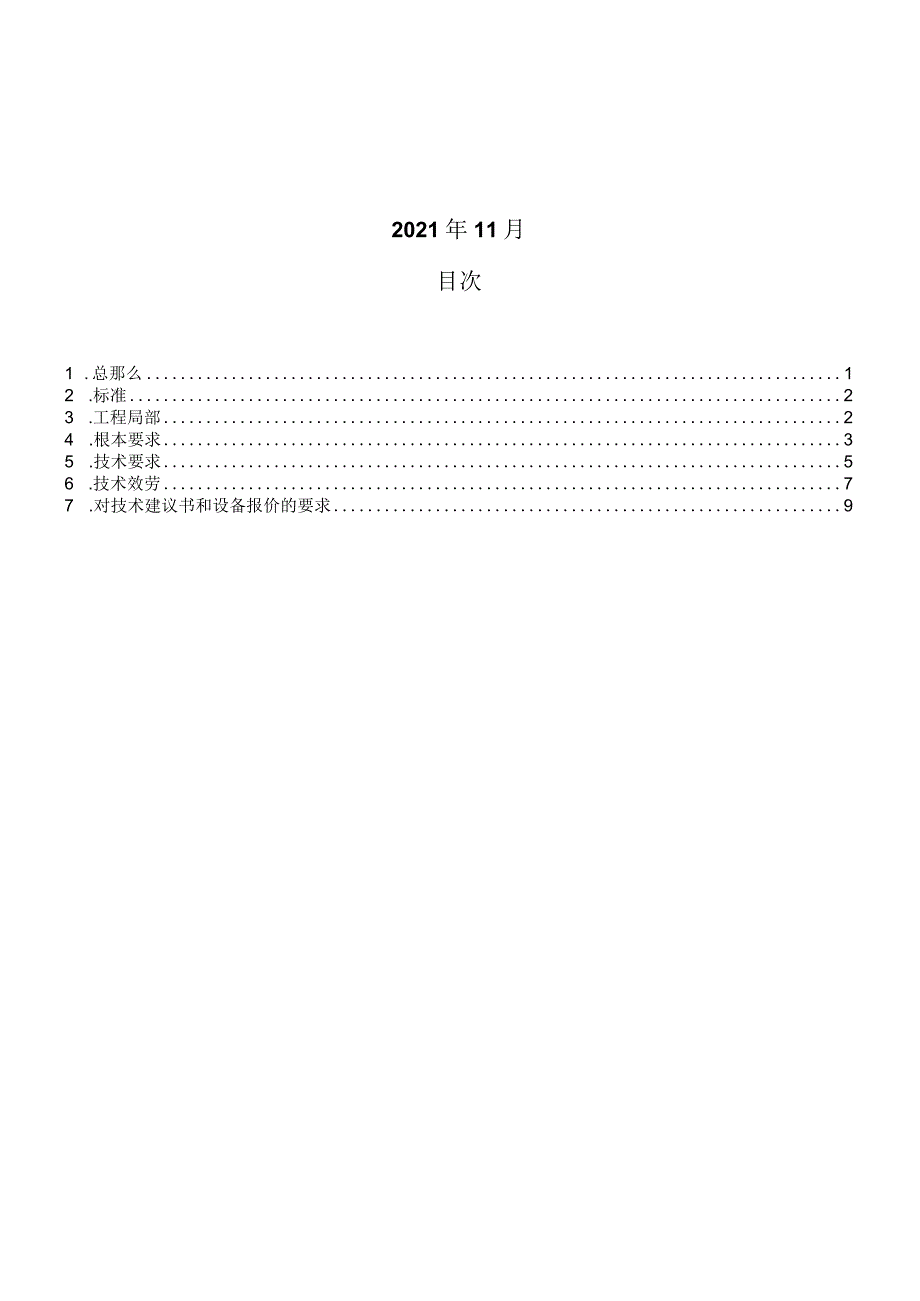

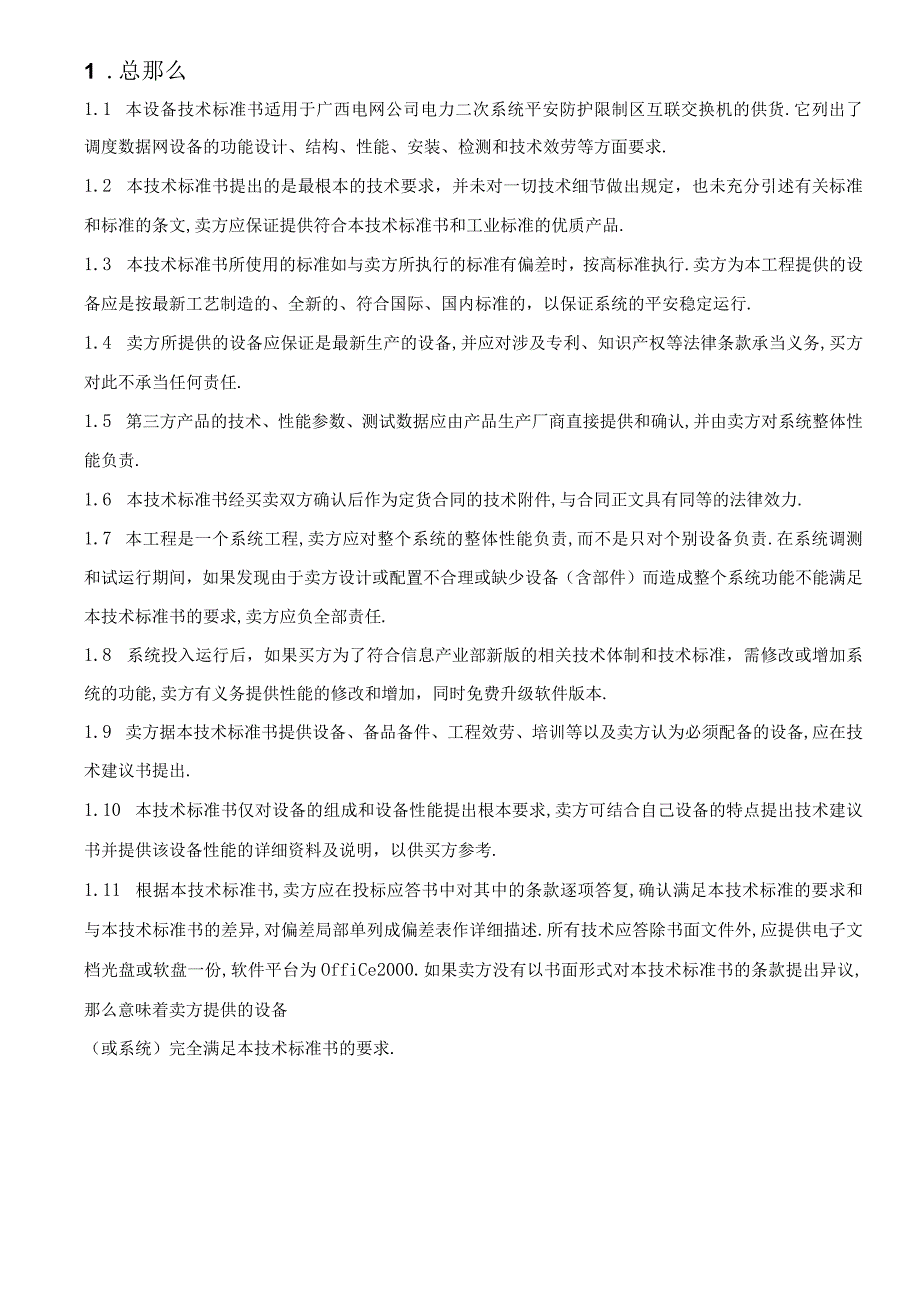

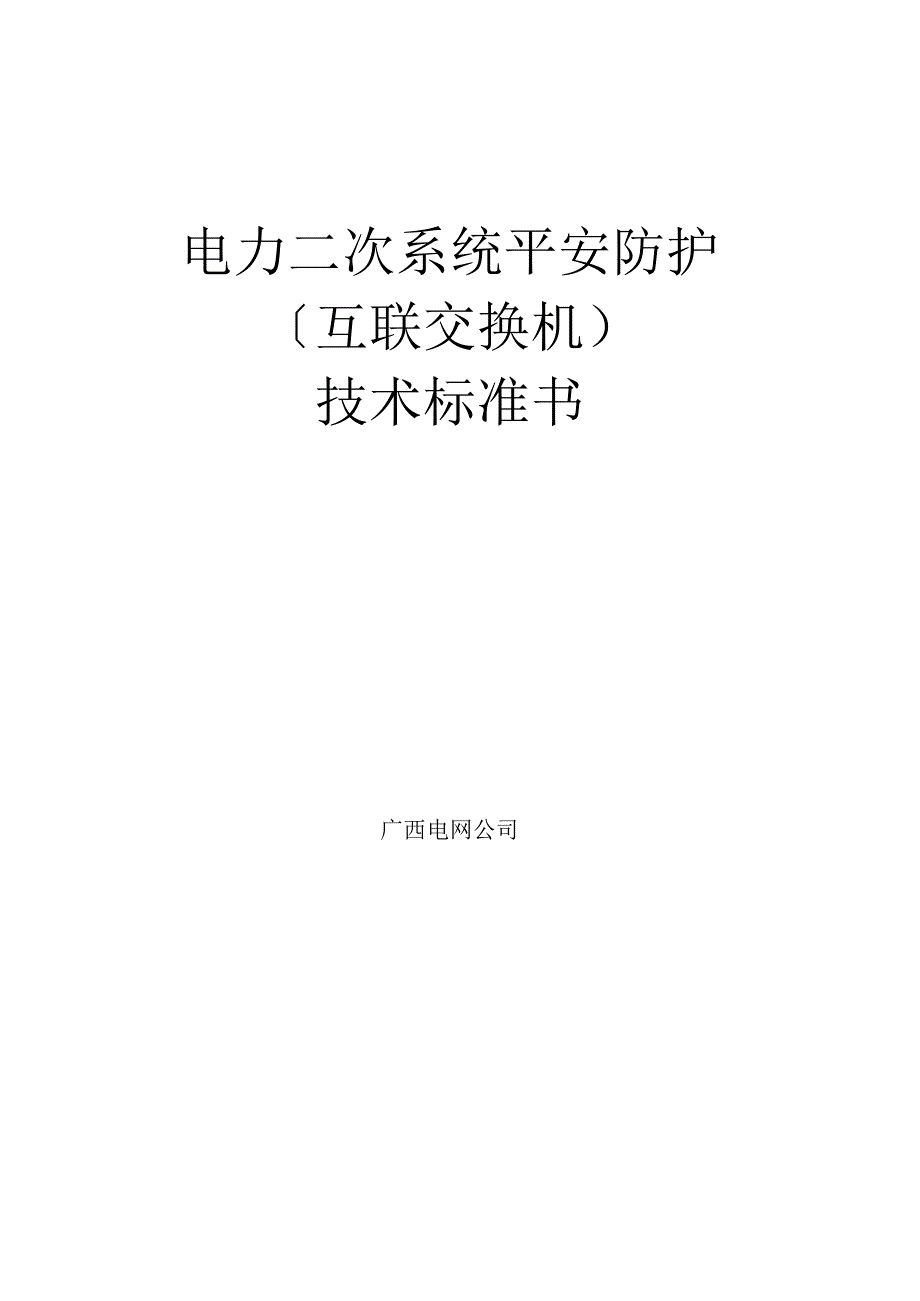

1、电力二次系统平安防护互联交换机）技术标准书广西电网公司2021年11月目次1 .总那么12 .标准23 .工程局部24 .根本要求35 .技术要求56 .技术效劳77 .对技术建议书和设备报价的要求91 .总那么1.1 本设备技术标准书适用于广西电网公司电力二次系统平安防护限制区互联交换机的供货.它列出了调度数据网设备的功能设计、结构、性能、安装、检测和技术效劳等方面要求.1.2 本技术标准书提出的是最根本的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和标准的条文,卖方应保证提供符合本技术标准书和工业标准的优质产品.1.3 本技术标准书所使用的标准如与卖方所执行的标准有偏差时，按
2、高标准执行.卖方为本工程提供的设备应是按最新工艺制造的、全新的、符合国际、国内标准的，以保证系统的平安稳定运行.1.4 卖方所提供的设备应保证是最新生产的设备,并应对涉及专利、知识产权等法律条款承当义务,买方对此不承当任何责任.1.5 第三方产品的技术、性能参数、测试数据应由产品生产厂商直接提供和确认,并由卖方对系统整体性能负责.1.6 本技术标准书经买卖双方确认后作为定货合同的技术附件,与合同正文具有同等的法律效力.1.7 本工程是一个系统工程,卖方应对整个系统的整体性能负责,而不是只对个别设备负责.在系统调测和试运行期间，如果发现由于卖方设计或配置不合理或缺少设备（含部件）而造成整个系统功
3、能不能满足本技术标准书的要求,卖方应负全部责任.1.8 系统投入运行后，如果买方为了符合信息产业部新版的相关技术体制和技术标准，需修改或增加系统的功能,卖方有义务提供性能的修改和增加，同时免费升级软件版本.1.9 卖方据本技术标准书提供设备、备品备件、工程效劳、培训等以及卖方认为必须配备的设备,应在技术建议书提出.1.10 本技术标准书仅对设备的组成和设备性能提出根本要求,卖方可结合自己设备的特点提出技术建议书并提供该设备性能的详细资料及说明，以供买方参考.1.11 根据本技术标准书,卖方应在投标应答书中对其中的条款逐项答复,确认满足本技术标准的要求和与本技术标准书的差异,对偏差局部单列成偏差
4、表作详细描述.所有技术应答除书面文件外,应提供电子文档光盘或软盘一份,软件平台为OffiCe2000.如果卖方没有以书面形式对本技术标准书的条款提出异议,那么意味着卖方提供的设备（或系统）完全满足本技术标准书的要求.1 .12本技术标准书未尽事宜，由买卖双方协商确定.2 .标准卖方提供的所有设备、备品备件,除本标准书中规定的技术参数和要求外,其余均应遵照最新版本的国际电信联盟（ITU）、国际电工委员会标准（IEC）、国际公制（SI）、国际标准化组织（ISO）及国家标准,这是对设备的最低要求.如果卖方有自己的标准或标准经买方同意方可采用,但原那么上均不能低于上述标准的有关规定,特别是这些规定或规
5、程中互相矛盾的地方,应先征得买方同意后,才能制造.3 .工程局部3. 1工程规模本局部涉及广西电网公司IIOkV及以上变电站所电力二次系统限制区互联交换机.广西电力二次系统平安防护所涉及的限制区互联交换机分为实时和非实时区两类，每个平安防护节点配置实时和非实时两台交换机,分别与纵向加密认证网关和防火墙互联.地调、50OkV变电站、22OkV变电站配置三层交换机，11OkV变电站配置二层交换机.要求所配置的交换机能够支持第三方网管系统的监视.本技术标准书内的交换机应能正常接入南方电网电力调度数据网、广西电力调度数据网和地区调度数据网,接入时不改变网络的任何设置.本次投标的二次系统平安防护接入交换
6、机必须在省级（含省级）以上电力调度数据网有使用的案例,并拥有2年以上的稳定运行业绩.3 .2供货范围广西电网公司电力二次系统平安防护各变电站的互联交换机配置见下表.卖方应根据自身设备的具体情况,对各站做出详细的设备配置,提供设备清单.供货范围序号配置地点站名型号及标准单位数量备注三层交换机,详见本标准书“技术要求”台二层交换机,详见本标准书“技术要求台总计卖方按上述供货范围提供设备及其附属设备、安装材料、以及卖方认为必要的专用工具及备品备件.并为设备的安装、运行和维护提供各种中文版的技术文件和必要的说明书.供货时间要求：卖方合同签订后天内完成供货.4 .根本要求4. 1总体要求4. 1.1设备
7、局部a）设备的总体机械结构充分考虑安装、维护的方便和扩充容量灵活性.设备的各种插板或模块应是嵌入式的,不装插板、模块的槽位应提供装饰性盖板.b）所有设备的工厂预安装深度要求到达机架级，以尽量减少现场安装工作量.C）设备应有足够的机械强度和刚度,设备的安装固定方式应具有抗震性和防震能力.d）设备在加电运行期间,插入或拔出机盘时,任何元件不应受到损坏和缩短使用寿命.设备接插件必须接触可靠,结构巩固，易于插拔.接插件应有定位和锁定装置.C）设备内所有元器件应是全部经过老化处理并经过严格筛选的优质元器件,组装过程应有严格的质量限制,保证长期使用的高可靠性.设备印刷电路板应平整、无飞线并有防霉喷涂层.f
8、）设备电路插板应在明显位置标知名称或代号，安装在电路插板上的器件应有明显的标志,同一品种的电路插板应有完全的互换性,不同品种的电路插板应有错插保护及防错插功能.g)设备电路插板、模块应有状态显示功能.h)设备外表的涂敷应满足防腐防蛀的要求.所有机架、子架、单元及器件的外表应光滑平整、色泽一致,不允许有划痕、裂纹和斑等破损现象.D设备的电磁兼容性和抗电磁干扰应满足IEC-801-2、IEC-801-3.IEC-801-4的要求，卖方应提供设备的具体电磁兼容指标、测试方法及测试数据.j) 卖方应说明其设备的散热方式,设备的冷却优选自然通风散热方式.k) 设备能安装在标准19英寸机柜内.D卖方所提供
9、设备的平均故障间隔时间(MTBF)如下，并提供其计算依据和方法.设备平均无故障时间(MTBF)：三30000小时4.2工作条件a)海拔高度：VlOOOma)安装地点无强烈振动和冲击,无强电磁干扰,外磁场感应强度均不超过0.9mT.安装垂直倾斜度不超过5%.c) 环境温度运输和储存时的温度：-20+60使用时保证性能指标的温度：-5+45使用时保证工作的温度：-5oCl55oCd) 湿度范围：日平均相对湿度不大于95%,月平均相对湿度不大于90%.e) 供电电源供电电压：AC220V电压允许偏差：15%杂音电压：V2mV纹波：峰峰值W5%4.3卖方根据所提供设备配置情况提供所需的机架，配置各设备
10、子架的单元盘,并提供各设备的机架配置图.5 .技术要求第一类交换机(适用于地调)工程终期要求参数本次配置整机尺寸设备宽度适合19英寸标准机柜安装.设备宽度适合19英寸标准机柜安装.电源交流210v240V交流210v240V电源冗余1+11+1交换容量=32G=32G包转发率=64Mpps=64MppsVLAN=lk=lk插槽数=4=4主控板冗余1+1冗余,一块引擎故障时整机性能不能下降1+1冗余,一块引擎故障时整机性能不能下降路由处理器冗余1+1冗余1+1冗余主控板内存=512M=512M支持带电插拔的部件电源,路由处理单元,接口卡电源,路由处理单元,接口卡可支持接口类型单模激光器.千兆以太
11、网：单模/多模激光器.POS接口：STM-l/STM-4POS端口.百兆以太网：10100Mbits百兆以太网：10/100Mbit/s最大快速以太接口数量=48本次配置要求24GE光端口数量=4010/100/100OM以太网接口数量最大不小于48本次配置要求=24MAC地址数量=3万=3万用户协议IP、FrameRelay、PPP、MP、PPPoEIP、FrameRelay.PPP、MP、PPPoE路由协议-IPv4整机路由表条目（可变长子网）=10万整机路由表条目（可变长子网=10万静态路由、RIP、OSPFxIS-ISsBGP-4静态路由、RIP、OSPFsIS-IS、BGP-4高速端
12、口线速NAT功能高速端口线速NAT功能等价及不等价路由负载均衡等价及不等价路由负载均衡策略路由策略路由路由协议-IPv6支持IPv4和IPv6双协议栈支持IPv4和IPv6双协议栈IPv6静态路由、RIPng、OSPFV3、IS-ISv6、BGP4+,IPv6静态路由、RlPng、OSPFv3、IS-ISV6、BGP4+,PathMTUDiscoveryPathMTUDiscoveryPingv6、Telnetv6、FTPv6、TFTPV6、PingV6、TelnetV6、FTPV6、TFTPV6、DNSv6.ICMPv6IPv4向IPv6的过渡技术,包括：Ipv6手工隧道、6to4隧道、IS
13、ATAP隧道、IPv4兼容自动配置隧道IPv4向IPv6的过渡技术,包括：Ipv6手工隧道、6to4隧道、ISATAP隧道、IPv4兼容自动配置隧道等价及不等价路由负载均衡等价及不等价路由负载均衡支持ICMPv6MI支UDP6MIB.TCP6MIB.IPv6MIB.支持ICMPv6MIB、UDP6MIB、TCP6MIB、路由协议一组播PIM-DNkPIM-SNkPlM-SSM、MSDP、MBGP.路由协议PIM-DNkPIM-SMPIM-SSNkMSDP.MBGP,路由协议IGMPV1/V2/V3、IGMPSnoopingIGMPV1V2V3.IGMPSnoopingMLD(Multicast
14、ListenerDiscovery)V1/V2、MLDSnoopingvlMLD(MulticastListenerDiscovery)V1V2nMLDSnoopingvl组播策略和组播QoS组播策略和组播QoS可靠性支持主备主控板上实时热备份配置数据,支持不间断转发支持主备主控板上实时热备份配置数据，支持不间断转发支持GE、FE端口聚合，支持GE、FE端口聚合，BFDforBGP/IS-IS/OSPF/RSVP/VPLS,实现各协议的快速故除枪测机制BFDforBGP/IS-IS/OSPF/RSVP/VPLS,实现各协议的快i束故陪检测机制支持IPFRR、TEFRR、LDPFRRVPNFRR
