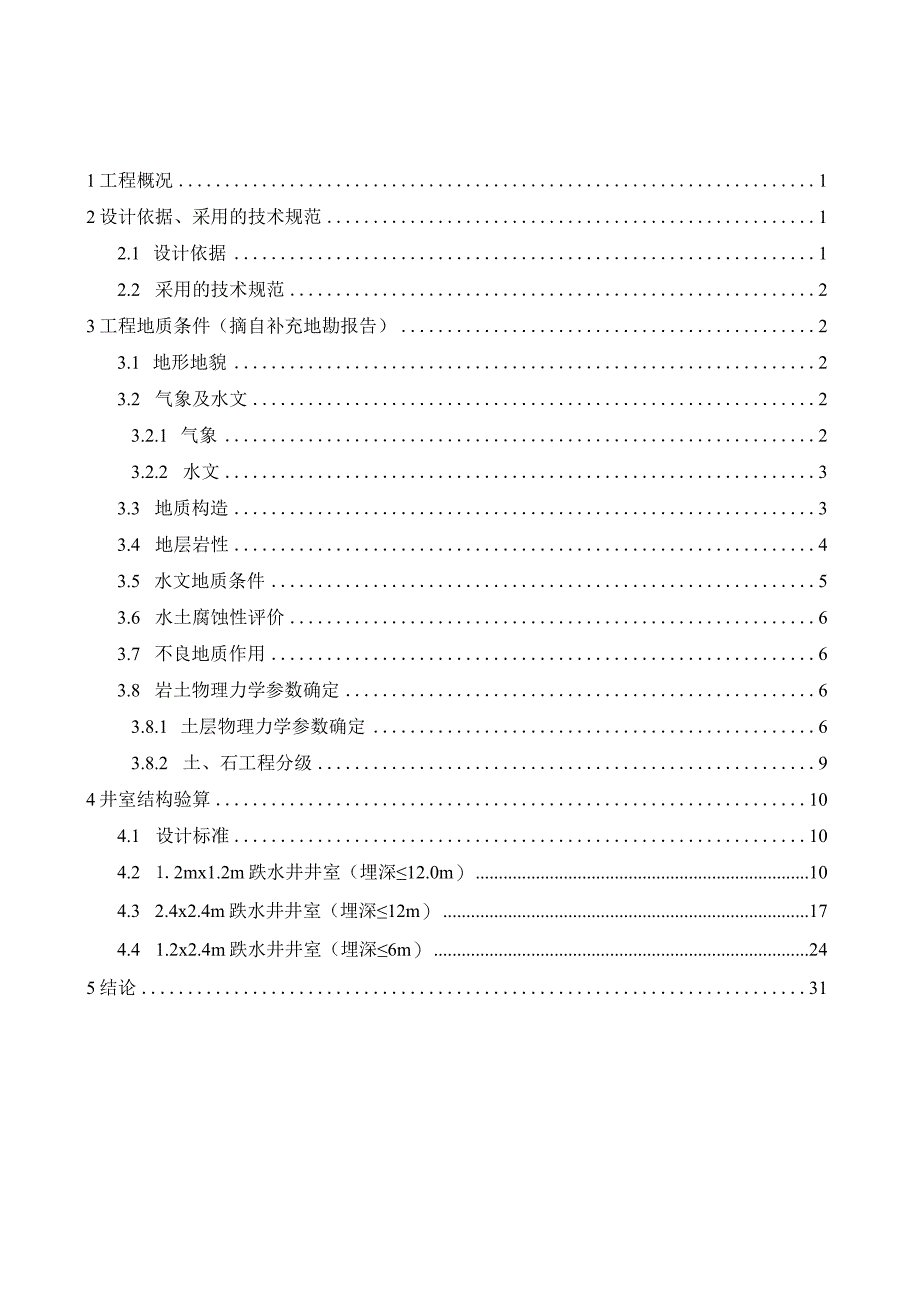

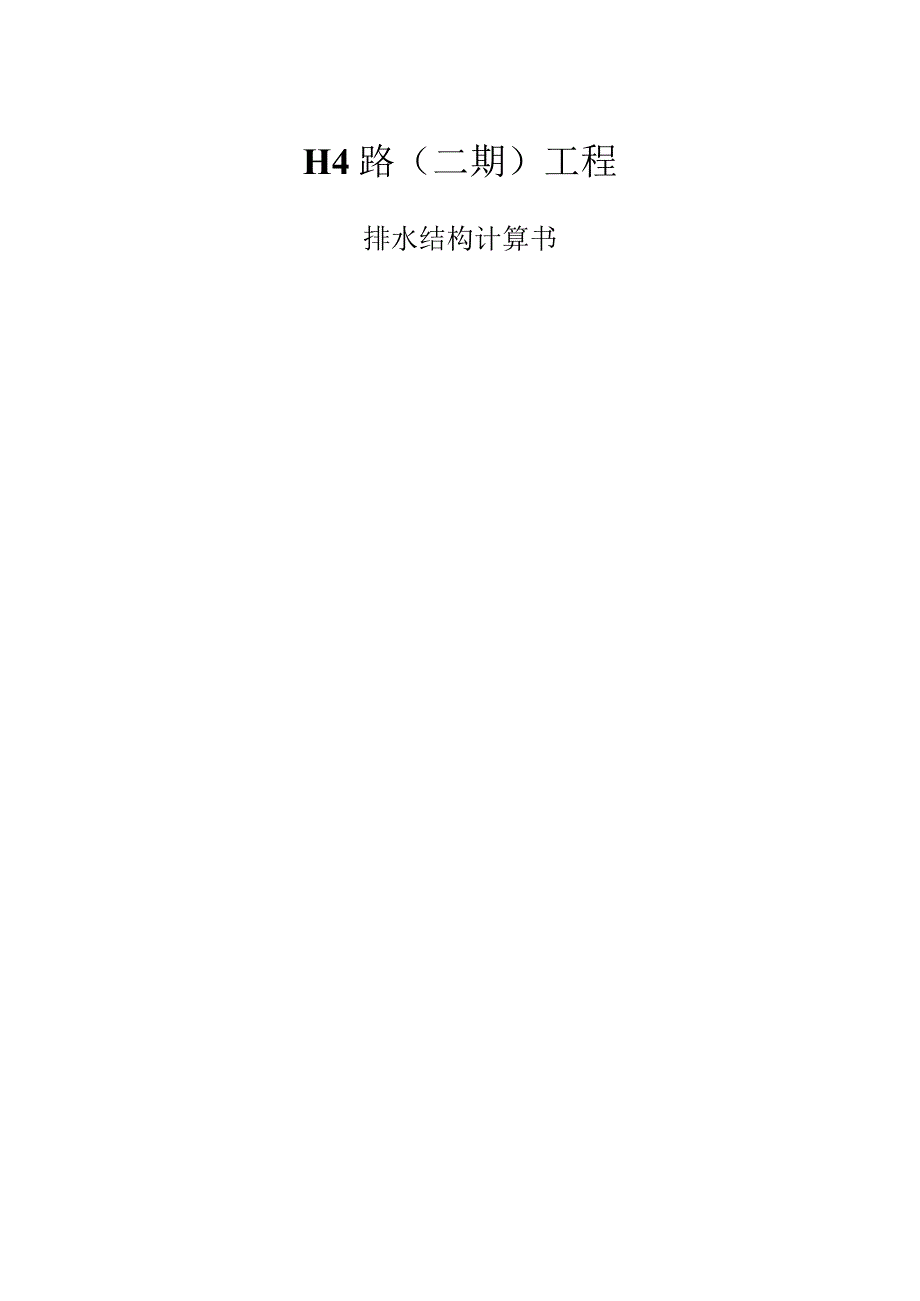

1、H4路（二期）工程排水结构计算书1工程概况12设计依据、采用的技术规范12.1 设计依据12.2 采用的技术规范23工程地质条件（摘自补充地勘报告）23.1 地形地貌23.2 气象及水文23.2.1 气象23.2.2 水文33.3 地质构造33.4 地层岩性43.5 水文地质条件53.6 水土腐蚀性评价63.7 不良地质作用63.8 岩土物理力学参数确定63.8.1 土层物理力学参数确定63.8.2 土、石工程分级94井室结构验算104.1 设计标准104.2 1.2mx1.2m跌水井井室（埋深12.0m）104.3 2.4x2.4m跌水井井室（埋深12m）174.4 1.2x2.4m跌水井井

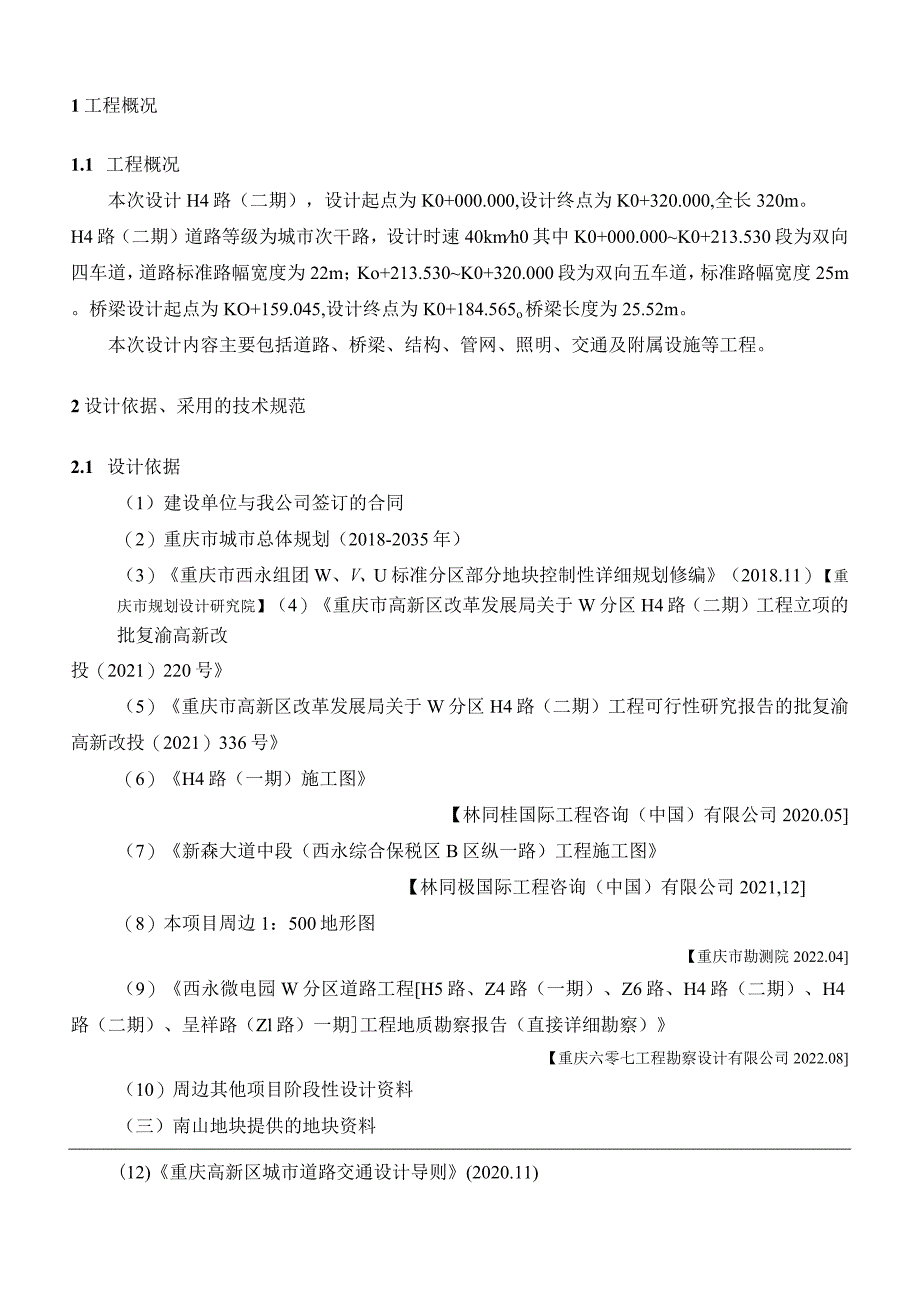

2、室（埋深6m）245结论311工程概况1.1 工程概况本次设计H4路（二期），设计起点为K0+000.000,设计终点为K0+320.000,全长320m。H4路（二期）道路等级为城市次干路，设计时速40kmh0其中K0+000.000K0+213.530段为双向四车道，道路标准路幅宽度为22m；Ko+213.530K0+320.000段为双向五车道，标准路幅宽度25m。桥梁设计起点为KO+159.045,设计终点为K0+184.565o桥梁长度为25.52m。本次设计内容主要包括道路、桥梁、结构、管网、照明、交通及附属设施等工程。2设计依据、采用的技术规范2.1 设计依据（1）建设单位与我公
3、司签订的合同（2）重庆市城市总体规划（2018-2035年）（3）重庆市西永组团W、V、U标准分区部分地块控制性详细规划修编（2018.11）【重庆市规划设计研究院】（4）重庆市高新区改革发展局关于W分区H4路（二期）工程立项的批复渝高新改投（2021）220号（5）重庆市高新区改革发展局关于W分区H4路（二期）工程可行性研究报告的批复渝高新改投（2021）336号（6）H4路（一期）施工图【林同桂国际工程咨询（中国）有限公司2020.05（7）新森大道中段（西永综合保税区B区纵一路）工程施工图【林同极国际工程咨询（中国）有限公司2021,12（8）本项目周边1：500地形图【重庆市勘测院20
4、22.04（9）西永微电园W分区道路工程H5路、Z4路（一期）、Z6路、H4路（二期）、H4路（二期）、呈祥路（Zl路）一期工程地质勘察报告（直接详细勘察）【重庆六零七工程勘察设计有限公司2022.08（10）周边其他项目阶段性设计资料（三）南山地块提供的地块资料(12)重庆高新区城市道路交通设计导则(2020.11)(13)业主提供的其他资料(14)国家颁布的有关标准、规范、规程及其他有关规定2.2 采用的技术规范(1)混凝土结构设计规范(GB50010-2010)(2015年版)(2)砌体结构设计规范(GB50003-2011)(3)建筑地基处理技术规范(JGJ79-2012)(4)室外排
5、水设计规范(GB50014-2006)(2016年版)(5)建筑抗震设计规范(GB50011-2010)(2016年版)(6)建筑结构荷载规范(GB50009-2012)(7)给水排水工程构筑物结构设计规范(GB50069-2002)(8)给水排水工程钢筋混凝土水池结构设计规程(CECS138-2002)(9)建筑与市政工程防水通用规范(GB55030-2022)3工程地质条件(摘自补充地勘报告)3.1 地形地貌建筑场地位于重庆高新区西永,交通条件较方便。勘察区交通位置图如下：勘察区交通位置图道路区地貌属构造剥蚀浅丘地貌。H5道路整体地形北高南低，呈东西向展布。Z4路(一期)道路路线区整体地形
6、东高西低，呈南北向展布，Z6道路路线区整体地形东高西低，呈南北向展布。其地貌形态及特征受地质构造和岩性制约,部份地段砂、泥岩出露形成陡坎。路线区沿线地形起伏较大，多为浅丘地形，场地地形坡角变化较大，沟湾处010。地面坡角多在1030之间，局部为5065,沟槽地带农田密布，呈台阶状分布。3.2 气象及水文3.2.1 气象勘察区内的气象特征具有空气湿润、春早夏长、冬暖多雾、秋雨连绵的特点。气温：多年平均气温()18.3；极端最高气温()43(2006年8月15日)；日最低气温-1.8C(1975年12月15日)。最冷月(一月)平均气温():7.7。最冷月(一月)平均最低气温():5.7；最大平均日
7、温差:11.9C出现日期:1953年7月。最热月(八月)平均气温()：28.Co湿度：年蒸发量（毫米）:1079.2毫米；最大年蒸发量（亳米）:1347.3亳米，出现年份：1959年。平均相对湿度（）：79%；每年平均绝对湿度（hpa）:17.7hpa。降水量：区内以降雨为主，雪、冰雹少见，多年平均降雨量为1163.3mm,其中1998年降雨量最大，为1679.8mm。降雨量多集中在59月，其中5月降水最为丰富，平均降水177.2mmo降水不足25mm的少水月为12、1、2月，以1月降水最少，平均18.8mm。多年平均最大日降雨量93.9mm。年平均降雨日为161.3d。日降雨量大于25mm以
8、上的暴雨日数占全年降雨日数的62%左右，小时最大降雨量可达62.Immo风：年平均风速（米/秒）：1.39米/秒。年最大风速（米健）：26.7米/秒，风向：西北；出现日期1981月10日。场区近邻无污染源。3.2.2 水文勘察范围内道路地表水系为季节性溪沟，二级支流石家河（现为曲水沟）。H4路（二期）设计道路在桩号KO+189处与曲水沟相交；昌瑞支路（Z2路）设计道路在桩号KO+193.5处与曲水沟相交；呈祥路（Zl路）设计道路在桩号K0+143处与曲水沟相交；均为同一条溪河。3.3地质构造路线区地质构造属北借向斜西翼。见构造纲要图2.3.-1N比例尺D10203040knMl1I11图例背斜
9、口3向斜IZZZl深大断裂5基底断裂口编制区范围31大盛场向斜32铜锣峡背斜33南温泉背斜35龙王洞背斜37金鳌寺向斜41北倍向斜42温塘峡背斜勘察区构造纲要图2.3.-1岩层呈单斜状产出，受地质构造影响轻微，区内未发现断层及次级褶皱，地质构造较为简单。岩层呈单斜状产出:H5路、Z4路(-一期)、Z6路岩层优势产状倾向为110,倾角5。层面结合程度差,属硬性结构面。路线区岩体中见两组裂隙:第I组裂隙：倾向为275,倾角为75,裂隙间距0.58.0m,裂隙面张开宽度08mm,未充填，裂面较粗糙，压扭性裂隙，不充水，贯通性长度30100m,结合程度差，属硬性结构面。第H组裂隙，其倾向为30,倾角为
10、75,裂隙间距1.015.0m,裂隙面张开宽度06mm,未充填，裂面较粗糙，压扭性裂隙，不充水，贯通性长度2080m,结合程度差，属硬性结构面。H4路(二期)、昌瑞支路(Z2路)、呈祥路(Zl路)一期优势产状倾向为105,倾角5。层面结合程度差,属硬性结构面。路线区岩体中见两组裂隙:第I组裂隙:倾向为270,倾角为75,裂隙间距0.59m,裂隙面张开宽度010mm,未充填，裂而较粗糙，压扭性裂隙，不充水，贯通性长度35100m,结合程度差，属硬性结构面。第H组裂隙,其倾向为60,倾角为65,裂隙间距1.016m,裂隙而张开宽度07mm,未充填，裂面较粗糙，压扭性裂隙，不充水，贯通性长度3090
11、m,结合程度差，属硬性结构而。3.4 地层岩性据工程地质调查和钻探揭示，拟建场地出露的地层由上而下依次可分为第四系全新统的素填土、淤泥、淤泥质粉质粘土、粉质粘土;下伏基岩为侏罗系上统遂宁组的泥岩和砂岩组成。现将各岩土层工程特征自上而下(从新到老)分述如下：3.4.1 第四系土层(QD素填土(Q)：棕红色棕褐色。由泥岩和少量砂岩块石、碎石、粘性土组成。硬质物粒径为20150cm,含量为2060%。分布不均。稍密，稍湿；回填时间1个月1年，结构松散，稍湿。属机械抛填形成。钻探揭露厚度为O.15m(ZY91)-7.58m(ZY124).该层分布范围较广于；淤泥(Qth)：褐黑色，含有机质，具臭味,流
12、塑状，钻探揭露厚度为L02m(ZY13)1.03m(ZY39),该层分布于农田表层及鱼塘中；淤泥质粉质粘(QJg)：褐黑色棕褐色。表层含植物根系，表层含植物根系厚度约1m。成份较均匀，稍有光泽，无摇震反应，干强度低，韧性低，呈软塑状，当厚度较大时，上部呈软塑状，下部呈软塑状可塑状；分布于曲水沟、水塘、农田及沟槽地势低洼处。钻探揭露厚度为0.47m(ZY195)-5.52m(ZY146),该层分布范围广。粉质粘土(Q1+d,)：棕褐色棕红色，表层含植物根系，表层含植物根系厚度约1m。成份均匀，稍有光泽，无摇震反应，干强度中等，韧性中等，可塑状。钻探揭露厚度为0.3Inl(ZY199)-4.19m
13、(ZY164),该层分布范围较广。3.4.2 侏罗系上统遂宁组(册刖)泥岩(Lsn-Ms):紫红色。由粘土矿物组成。泥质结构，薄层巨厚层状构造。强风化岩体质软，岩芯呈土碎块状，钻探揭露厚度为l41m(ZY83)6.9Im(ZY107)；中风化岩体岩芯呈柱状，较完整。钻探揭露厚度为L19m(ZY5)21.94m(ZY185)；该层分布于绝大部分场地范围。砂岩(J3snSs):褐黄色浅灰绿色。由石英、长石、云母及少量暗色矿物组成，中粒结构,薄层巨厚层状构造。泥质钙质胶结。强风化岩体质软,岩芯呈砂土碎块状，钻探揭露厚度2.07m(ZY14)4.68m(ZY4)；中风化岩岩芯呈柱状，较完整。钻探揭露厚
14、度为1.68m(ZY67)9.72m(ZYl8)。该层分布范围较小。3.4.3 岩石风化程度及基岩面起伏特征按市政工程地质勘察规范(DBJ50-174-2014)规范结合重庆地区经验，将场地钻探深度范围内的基岩划分为强风化带和中等风化带。强风化带：岩芯破碎，多呈块状、碎块状，风化裂隙发育，岩质软；中等风化带：岩芯多呈柱状，少数呈碎块状，岩体较完整。勘察区基岩面起伏随地形起伏基本一致，基岩界面一般在320之间。3.5 水文地质条件3.5.1 地表水勘察范围内道路地表水系为季节性溪沟，二级支流石家河(现为曲水沟)。H4路(二期)设计道路在桩号K0+189处与曲水沟相交；昌瑞支路(Z2路)设计道路在
