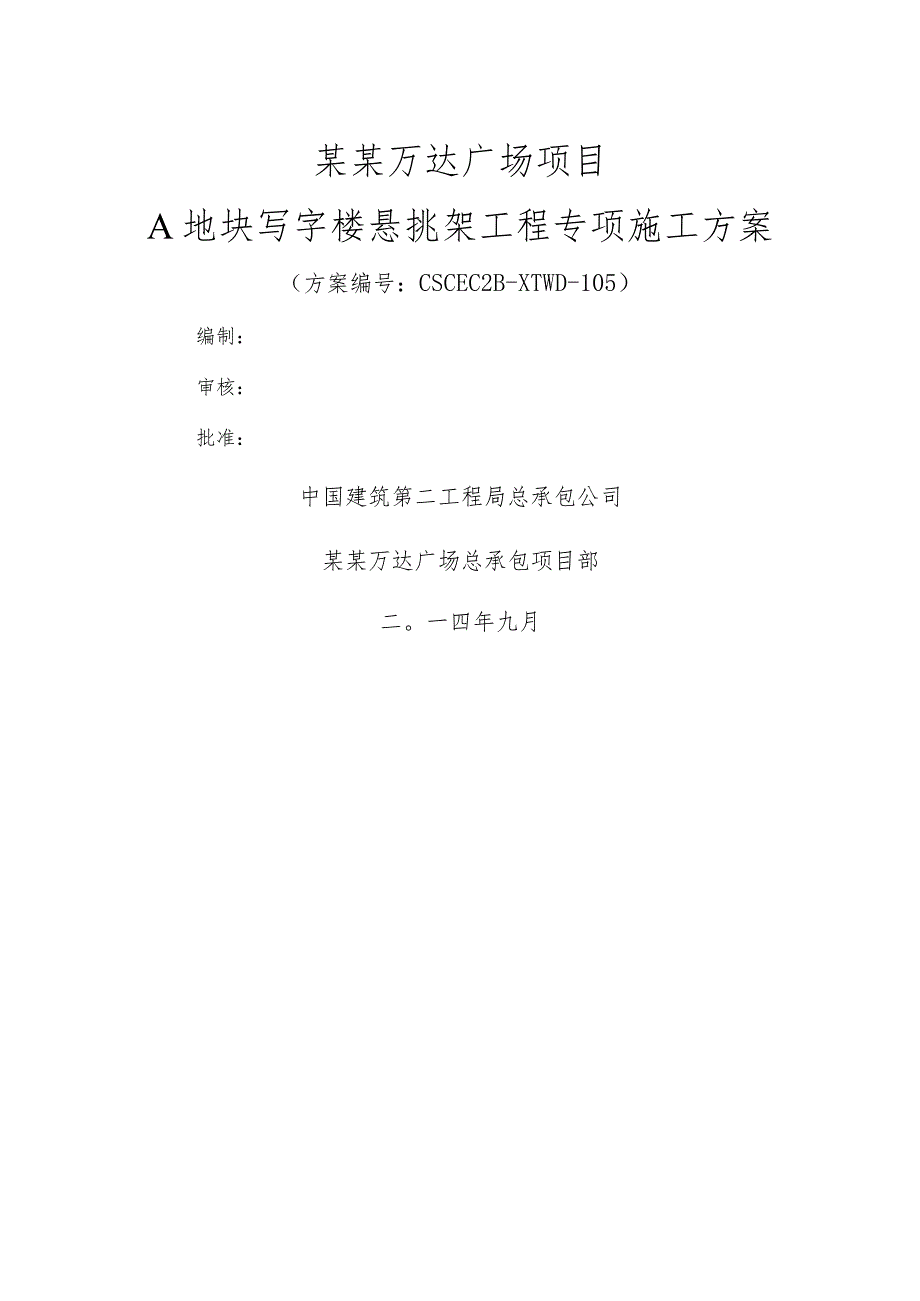

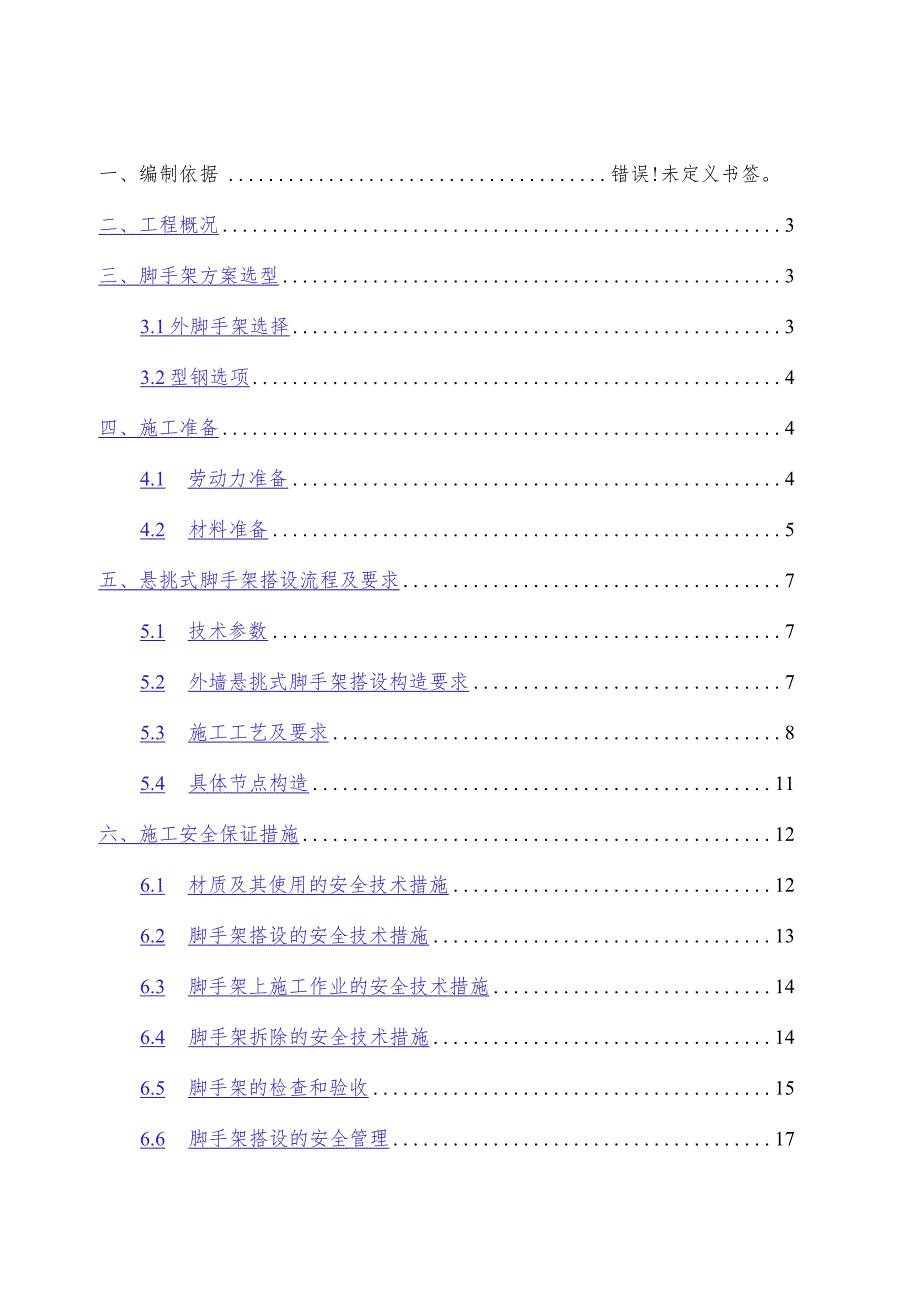

1、某某万达广场项目A地块写字楼悬挑架工程专项施工方案（方案编号：CSCEC2B-XTWD-105）编制：审核：批准：中国建筑第二工程局总承包公司某某万达广场总承包项目部二。一四年九月一、编制依据错误!未定义书签。二、工程概况3三、脚手架方案选型33.1外脚手架选择33.2型钢选项4四、施工准备44.1 劳动力准备44.2 材料准备5五、悬挑式脚手架搭设流程及要求75.1 技术参数75.2 外墙悬挑式脚手架搭设构造要求75.3 施工工艺及要求85.4 具体节点构造11六、施工安全保证措施126.1 材质及其使用的安全技术措施126.2 脚手架搭设的安全技术措施136.3 脚手架上施工作业的安全技术

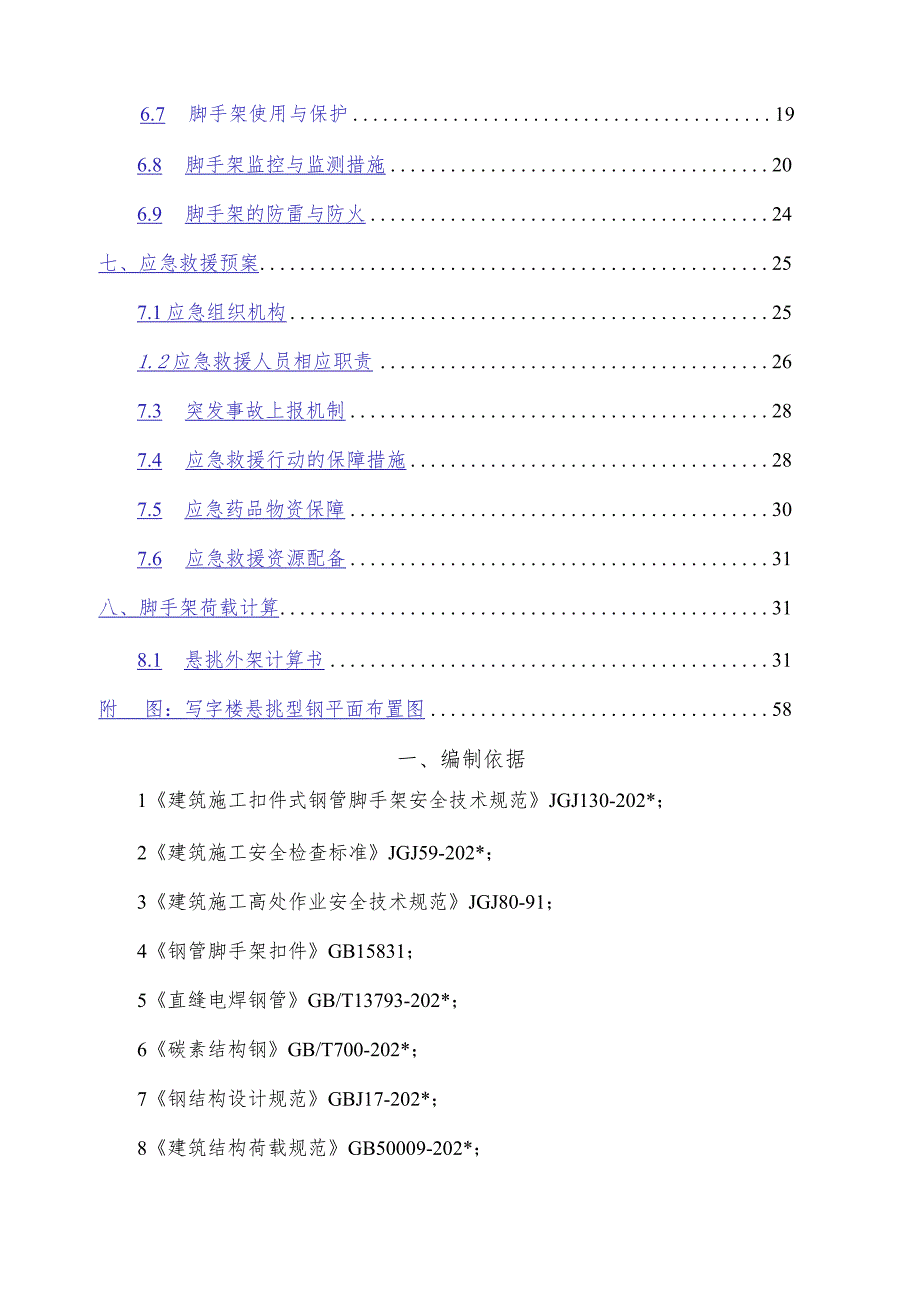

2、措施146.4 脚手架拆除的安全技术措施146.5 脚手架的检查和验收156.6 脚手架搭设的安全管理176.7 脚手架使用与保护196.8 脚手架监控与监测措施206.9 脚手架的防雷与防火24七、应急救援预案257.1应急组织机构251.2应急救援人员相应职责267.3 突发事故上报机制287.4 应急救援行动的保障措施287.5 应急药品物资保障307.6 应急救援资源配备31八、脚手架荷载计算318.1 悬挑外架计算书31附图：写字楼悬挑型钢平面布置图58一、编制依据1建筑施工扣件式钢管脚手架安全技术规范JGJ130-202*；2建筑施工安全检查标准JGJ59-202*；3建筑施工高处
3、作业安全技术规范JGJ80-91；4钢管脚手架扣件GB15831；5直缝电焊钢管GB/T13793-202*；6碳素结构钢GB/T700-202*；7钢结构设计规范GBJ17-202*；8建筑结构荷载规范GB50009-202*；9建设工程施工重大危险源辨识与监控技术规程DBJ13-91-202*；10舲结构设计规范GB50010-202*H某某万达广场施工组织设计12某某万达广场A区建筑、结构设计图二、工程概况某某万达广场项目位于某某市岳塘区芙蓉路北、晓塘路南、月华东路与月华西路之间。项目分为A、B两个地块，A地块主要为住商业、甲级写字楼、酒店；B地块为住宅。是集中购物、休闲、娱乐、餐饮、商
4、务、社交于一体的一站式大型成市综合体。其占地256亩，总建筑面积88.6万m2,其中地上71.9万m2,地下16.7万In2。A地块总建筑面积总面积：.98m2,其中地上：.58m2,地下：77008.4m2,大商业、写字楼地下负二层、地上35层；酒店、商铺S-C/S-D为地下一层，其中酒店地上17层。三、脚手架方案选型1.1 外脚手架选择本工程写字楼地上35层，建筑高度136米，结构形式均为框架结构及框架剪力墙结构，根据施工需要在主体结构施工期间：超高层写字楼7F以下采用双排单立杆扣件式落地脚手架，其中北面从地上3层开始使用悬挑外架，悬挑至7层。AB栋写字楼均从7层标准层开始插入外爬架。落地
5、外架施工详见A地块外脚手架安全专项施工方案，爬架详见A地块爬架安全专项施工方案；本方案仅指导悬挑外架施工。写字楼悬挑架平面布置图（图中阴影部分，A、B座均同）1.2 型钢选项3. 2.1采用悬挑梁16#工字钢作悬挑托架，每根型钢悬挑梁外端加斜拉15.5mm(619+1)钢丝绳至上层主体结构上；脚手架立杆横距0.9m,立杆纵距L5m,大横杆步距1.8m；连墙件用小48X3.5的钢管，连墙件采用不大于二步三跨；脚手架外围满挂安全，内立杆距结构外边缘净尺寸300mm,脚手架与建筑物之间的缝隙施工操作层采用钢笆片进行水平防护，留余缝隙20cm,施工操作层除外使用小兜进行水平防护。写字楼悬挑架设置在地上
6、三至七层，七层以上采用爬架，悬挑架搭设高度为23.7米。四、施工准备4.1劳动力准备整个外脚手架工程涉及到搭设、维护及拆除三个阶段，根据各个阶段的不同工作内容，劳动力的需用情况不同。本工程主体施工进度要求较快，外脚手架工作量较大，需投入较多劳动力。本工程劳动力需用情况见表4-1。表4-1劳动力需用计划表阶段外脚手架搭设阶段外脚手架维护阶段外脚手架拆除阶段工种架子工架子工架子工人数1302050工作内容外脚手架搭设，悬挂安全，铺设跳板，进行层间封闭，外脚手架上垃圾及杂物的清理外脚手架的日常围护，配合外装单位做好外脚手架的修改，及时清理外脚手架上垃圾及杂物拆除外脚手架及悬挑钢梁，将所有材料运至指定
7、堆场，清理外脚手架拆除范围内的所有垃圾及杂物4. 2材料准备结合本工程结构特点以及钢管刚度、强度高的特点，本工程外脚手架采用扣件式钢管脚手架，在选材方面需遵循以下原则：4. 2.1钢管1、脚手架钢管使用类型为48X3.5钢管。2、连墙件材料采用钢管、扣件、型钢等，应为力学性能适中的Q235钢，其力学性质应符合国家现行标准碳素结构钢(GB700-89)中Q235A钢的规定要求。3、钢管的截面尺寸应为外径48mm,壁厚3.5mm。用于立杆、纵向水平杆、剪刀撑和斜杆的钢管长度为46m(这样的长度一般重25kg以内，适合人工操作)。用于横向水平杆的钢管长度为1.5m,以适应脚手架宽的需要。4、钢管质量
8、的检验要求(1) .钢管的外观质量检验应按表4-2进行表4-2钢管质量检验要求项次检查项目验收要求新管1产品质量合格证必须具备2钢管材质证明书3表面质量表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯4外径，壁厚483.5；23.5mm5端面应平整，端面切斜的偏差1.70mm6防锈处理必须进行防锈处理，度锌或刷防锈漆IH7钢管锈蚀程度应每年检查一次管壁上锈蚀的深度，不得超过0.5Onml管8其它项目同新管项次3、4、5同新管3、4、5(2) .钢管应无裂纹，两端面应平整，严禁打孔。4. 2.2扣件1、扣件采用可锻铸铁制作的标准扣件。其材质符合现行国家标准钢管脚手架扣件(GB15831)的规定
9、。扣件的附件(T形螺栓、螺母、垫圈)采用材质符合现行国家标准碳素结构钢(GB/T700)中Q235-A级钢的规定。2、技术要求(1) .扣件应采用机械性能不低于KTH330-08的可锻铸铁制作。(2) .铸铁不得有裂纹、气孔；不宜有缩松、砂眼或其它影响使用的铸铁缺陷；并应将影响外观质量的粘砂、披缝、毛刺、氧化皮等清除干净。(3) .扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。(4) .扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应不小于Immo(5) .当扣件紧夹钢管时，开口处的最小距离应不小于5mm。(6) .扣件表面应进行防锈处理。旧扣件使用前应进行质量检查，有裂缝、变
10、形的严禁使用，出现滑丝的螺栓必须更换。扣件在加紧钢管时，开口处最大距离小4.5mm,必要时进行抗滑扭试验。65N.m的扣件，在螺栓拧紧扭矩达65N.m时，不得发生破坏。3、扣件质量的检验要求(1).扣件质量应按表4-3进行检验表4-3扣件质量检验要求项次检查项目要求新扣件1产品质量合格证，生产许可证，专业检测单位测试报告必须具备2表面质量及性能应符合技术要求(2)(6)的规定3螺栓不得滑丝旧扣件4同新扣件的项次2、3脚手板采用钢筋片。规格为850mmX800mm,不得使用锈蚀、散边或破损严重的钢筋片。安全：选用合格的绿色阻燃型密目安全立全封闭；规格为1.8mX6.0m的单某重量应在3.0kg以
11、上，并尽量满足环境效果要求。五、悬挑式脚手架搭设流程及要求5.1 技术参数脚手架排数双排大小横杆布置大横杆在上搭设高度(m)23.7(m)立杆型号48X3.5立杆纵距(m)1.5立杆横距(m)0.9立杆步距(In)1.8连墙件布置方式水平方向三跨，竖向每层设置型钢悬挑长度(In)1.2锚固长度(m)1.8钢丝绳支撑道数1施工均布荷载(kN/nO3同时施工层数2脚手板铺设层数1地区某某市基本风压(kN/nO0.35.2 外墙悬挑式脚手架搭设构造要求5 .2.1外墙悬挑脚手架的设置悬挑式外墙脚手架的搭设工艺，主要体现在型钢悬挑、钢丝绳反拉的悬挑体系部分，以及钢丝绳反拉卸荷体系，其余施工工艺与落地式
12、脚手架施工工艺一致。平面布置：立杆纵向间距1.5m,在结构柱时根据实际情况作相应调整。在结构柱做适当调整，但不大于L5m；结构转角处工字钢梁，端部用2根钢丝绳斜拉到上一层结构，用16号工字钢锚固1.8m悬挑L2m;钢梁布置按每一根立杆下面均有钢梁的布置原则布置，脚手架宽度0.9m,内排立杆距建筑物结构边缘净距为200mm,立杆与横杆用直角扣件扣紧，立杆的直接接头应相互错开50%,立杆的接头、相邻杆要错开，并布置在不同步距内，其接头距大横杆的距离不要大于步距的1/3,工艺同落地脚手架。6 .2.2悬挑工字钢梁先在结构楼面上测量并标出钢梁的安装位置预埋6个形螺栓，形螺栓采用圆钢中20钢筋制作，钢筋
13、锚固长度同板厚。用以固定16号工字钢，楼板的厚度小于IoOmn1,另采取加固措施工字钢与圆环固定好后用木棒塞牢固；钢梁作为架体搭设基础，安装必须保证其平整度，同一道钢梁相对高度差不超过20三n,每根钢梁内外立杆落脚处的相对高差不超过5min。形螺栓构造如图：悬挑钢梁形圆钢锚环固定构造5.3 施工工艺及要求1）施工工艺流程材料配备f定位一悬挑层预埋20圆钢锚环f安装16#普通工字钢一竖立杆一搭设扫地杆f纵向水平杆一横向水平杆一加设剪刀撑一铺设脚手板f设置连墙件f在作业面搭设护身栏杆一挂安全一上层结构预埋锚环一某拉钢丝绳一上部按规范要求重复搭设2)立杆脚手架设置纵、横向扫地杆。采用直角扣件固定在距
14、底座上皮不高于20Omm外的立杆上,横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。立杆必须用连墙件与建筑物可靠连接，立杆接长除顶步可采用搭接外，其余各层各步接头均采用对接扣件连接，对接.搭接均符合下列规定：(1)立杆距墙面不得大于20cm,立杆上的对接扣件交错布置：两根相临立杆的接头不设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm；各接头中心至主节点的距离不大于步距的1/3；(2)搭接长度不小于1m,采用不少于3个旋转扣件固定，端部扣件,盖板的边缘至杆端距离不小于100mm；(3)脚手架必须配合施工进度搭设，一次搭设高度不超过相邻连墙件以上二步(4)每搭完一步脚手架后，应按规范要求校正步距、纵距、横距及立杆的垂直度3)横向水平杆(1) .每一主节点处必须设置一根横向水平杆，横向水平杆长度1m,用直角扣件扣紧在纵向水平杆上，该杆的轴线偏离主节点的距离不应大于150mm(对于双立杆，应设置在双立杆之间)。(2) .操作层非主节点处的横向水平杆根据支撑脚手板的需要设置。.横向水平杆伸出大横杆外的长度应控制在50mm。4)剪刀撑，横向斜撑搭设应符合以下规定(1)脚手架设剪刀撑与横向斜撑，斜杆与地面的倾角在4560之间，每道剪刀撑宽度为6跨。剪刀撑必须用红、白相间的架管搭设，在顶层施工高度处，脚手架外侧设水平挡脚板
