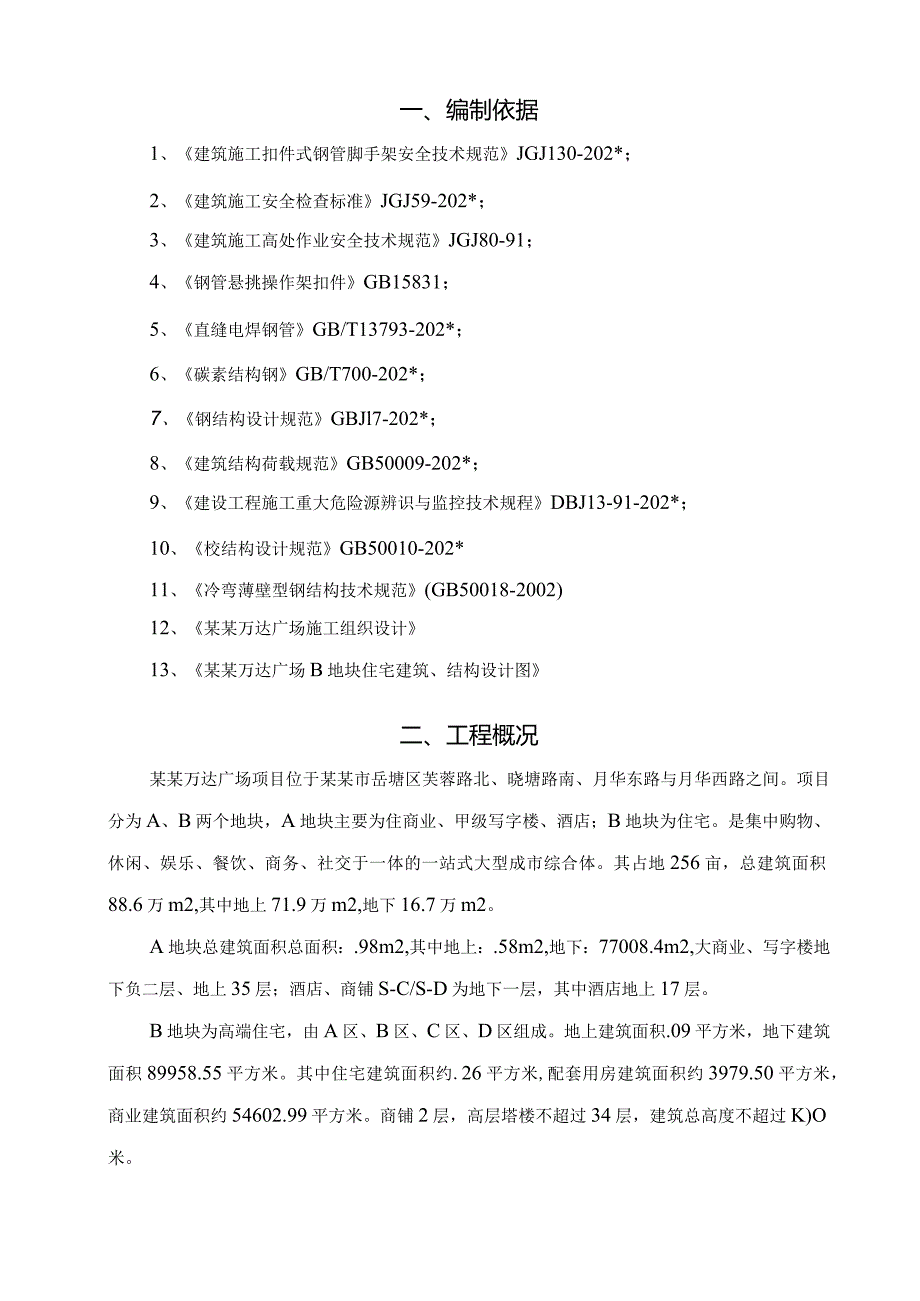

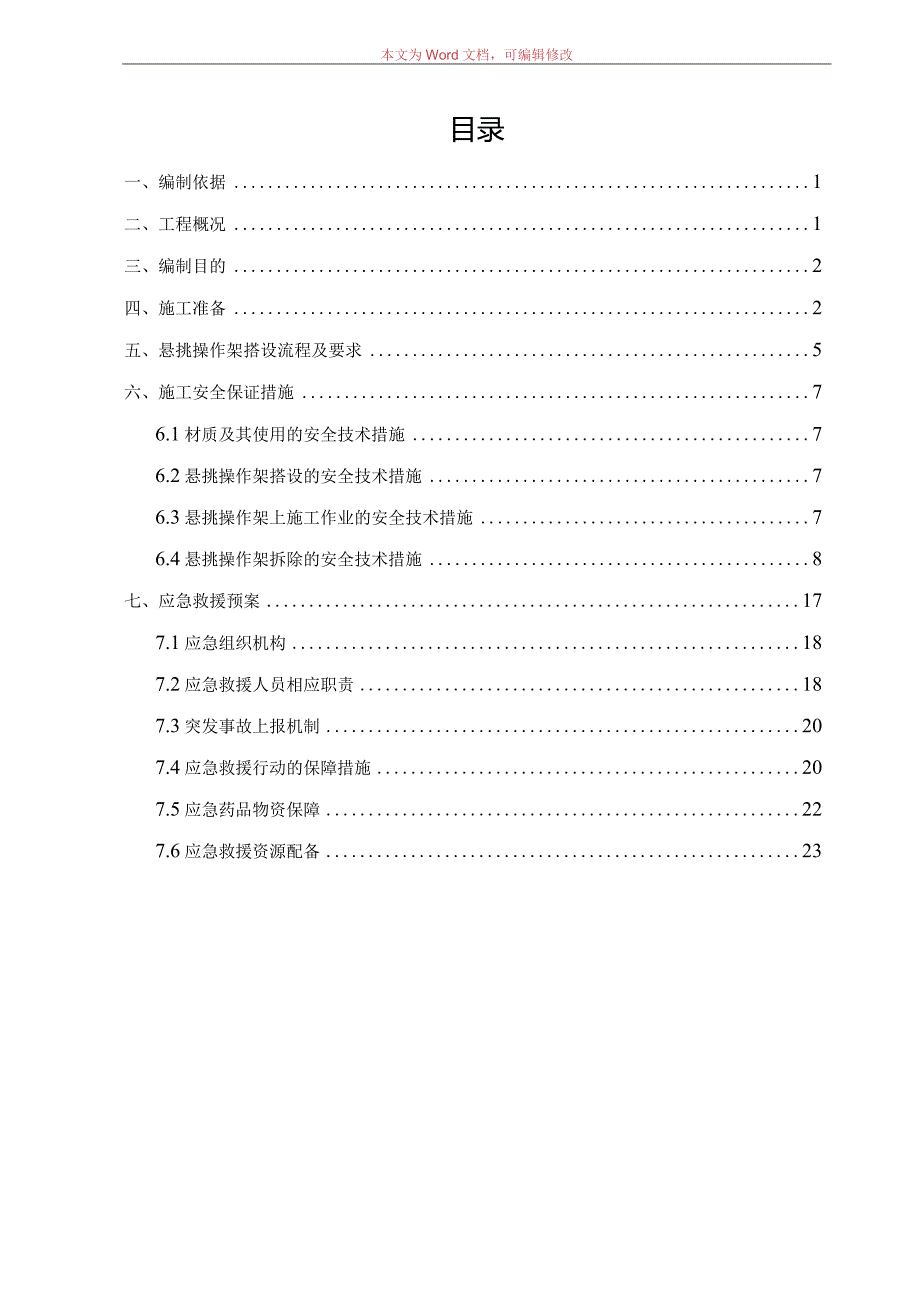

1、本文为Word文档，可编辑修改目录一、编制依据1二、工程概况1三、编制目的2四、施工准备2五、悬挑操作架搭设流程及要求5六、施工安全保证措施76.1材质及其使用的安全技术措施76.2悬挑操作架搭设的安全技术措施76.3悬挑操作架上施工作业的安全技术措施76.4悬挑操作架拆除的安全技术措施8七、应急救援预案177.1应急组织机构187.2应急救援人员相应职责187.3突发事故上报机制207.4应急救援行动的保障措施207.5应急药品物资保障227.6应急救援资源配备23一、编制依据1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-202*；2、建筑施工安全检查标准JGJ59-202*；3、建
2、筑施工高处作业安全技术规范JGJ80-91；4、钢管悬挑操作架扣件GB15831；5、直缝电焊钢管GB/T13793-202*；6、碳素结构钢GB/T700-202*；7、钢结构设计规范GBJl7-202*；8、建筑结构荷载规范GB50009-202*；9、建设工程施工重大危险源辨识与监控技术规程DBJ13-91-202*；10、校结构设计规范GB50010-202*11、冷弯薄壁型钢结构技术规范(GB50018-2002)12、某某万达广场施工组织设计13、某某万达广场B地块住宅建筑、结构设计图二、工程概况某某万达广场项目位于某某市岳塘区芙蓉路北、晓塘路南、月华东路与月华西路之间。项目分为A
3、、B两个地块，A地块主要为住商业、甲级写字楼、酒店；B地块为住宅。是集中购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型成市综合体。其占地256亩，总建筑面积88.6万m2,其中地上71.9万m2,地下16.7万m2。A地块总建筑面积总面积：.98m2,其中地上：.58m2,地下：77008.4m2,大商业、写字楼地下负二层、地上35层；酒店、商铺S-C/S-D为地下一层，其中酒店地上17层。B地块为高端住宅，由A区、B区、C区、D区组成。地上建筑面积.09平方米，地下建筑面积89958.55平方米。其中住宅建筑面积约.26平方米,配套用房建筑面积约3979.50平方米，商业建筑面积约54

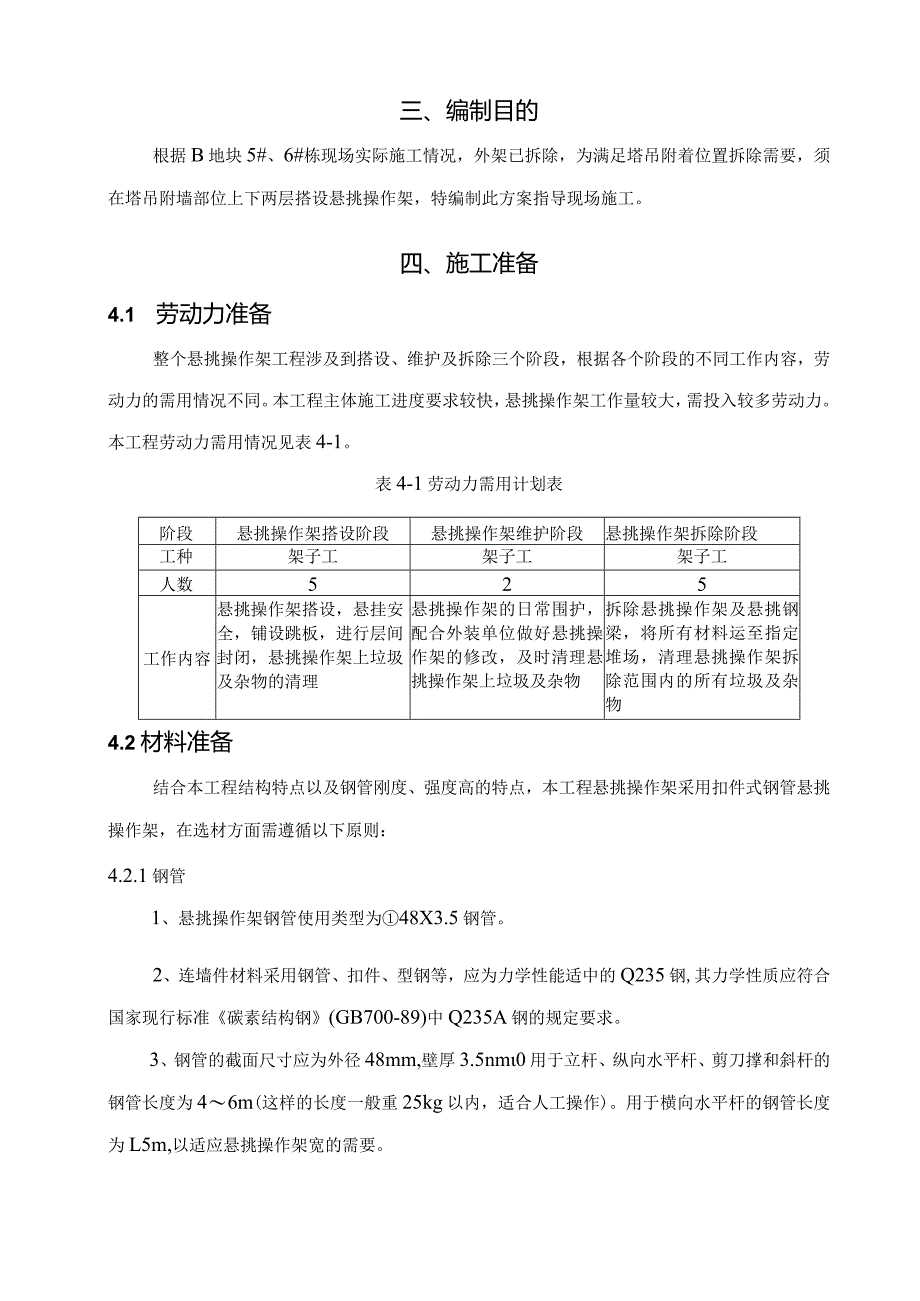

4、602.99平方米。商铺2层，高层塔楼不超过34层，建筑总高度不超过K)O米。三、编制目的根据B地块5#、6#栋现场实际施工情况，外架已拆除，为满足塔吊附着位置拆除需要，须在塔吊附墙部位上下两层搭设悬挑操作架，特编制此方案指导现场施工。四、施工准备4.1 劳动力准备整个悬挑操作架工程涉及到搭设、维护及拆除三个阶段，根据各个阶段的不同工作内容，劳动力的需用情况不同。本工程主体施工进度要求较快，悬挑操作架工作量较大，需投入较多劳动力。本工程劳动力需用情况见表4-1。表4-1劳动力需用计划表阶段悬挑操作架搭设阶段悬挑操作架维护阶段悬挑操作架拆除阶段工种架子工架子工架子工人数525工作内容悬挑操作架搭
5、设，悬挂安全，铺设跳板，进行层间封闭，悬挑操作架上垃圾及杂物的清理悬挑操作架的日常围护，配合外装单位做好悬挑操作架的修改，及时清理悬挑操作架上垃圾及杂物拆除悬挑操作架及悬挑钢梁，将所有材料运至指定堆场，清理悬挑操作架拆除范围内的所有垃圾及杂物4.2材料准备结合本工程结构特点以及钢管刚度、强度高的特点，本工程悬挑操作架采用扣件式钢管悬挑操作架，在选材方面需遵循以下原则：4.2.1钢管1、悬挑操作架钢管使用类型为48X3.5钢管。2、连墙件材料采用钢管、扣件、型钢等，应为力学性能适中的Q235钢,其力学性质应符合国家现行标准碳素结构钢(GB700-89)中Q235A钢的规定要求。3、钢管的截面尺寸
6、应为外径48mm,壁厚3.5nm0用于立杆、纵向水平杆、剪刀撑和斜杆的钢管长度为46m(这样的长度一般重25kg以内，适合人工操作)。用于横向水平杆的钢管长度为L5m,以适应悬挑操作架宽的需要。4、钢管质量的检验要求(1) .钢管的外观质量检验应按表4-2进行表4-2钢管质量检验要求项次检查项目验收要求新管1产品质量合格证必须具备2钢管材质证明书3表面质量表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯4外径，壁厚483.5；23.5mm5端面应平整，端面切斜的偏差1.7OnInl6防锈处理必须进行防锈处理，度锌或刷防锈漆10管7钢管锈蚀程度应每年检查一次管壁上锈蚀的深度，不得超过0.50I
7、nin8其它项目同新管项次3、4、5同新管3、4、5(2).钢管应无裂纹，两端面应平整，严禁打孔。4.2.2扣件1、扣件采用可锻铸铁制作的标准扣件。其材质符合现行国家标准钢管悬挑操作架扣件(GB15831)的规定。扣件的附件(T形螺栓、螺母、垫圈)采用材质符合现行国家标准碳素结构钢(GB/T700)中Q235-A级钢的规定。2、技术要求(1) .扣件应采用机械性能不低于KTH330-08的可锻铸铁制作。(2) .铸铁不得有裂纹、气孔；不宜有缩松、砂眼或其它影响使用的铸铁缺陷；并应将影响外观质量的粘砂、披缝、毛刺、氧化皮等清除干净。(3) .扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触
8、良好。(4) .扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应不小于Immo(5) .当扣件紧夹钢管时，开口处的最小距离应不小于5mm。(6) .扣件表面应进行防锈处理。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。扣件在加紧钢管时，开口处最大距离小4.5mm,必要时进行抗滑扭试验。悬挑操作架65N.m,在螺栓拧紧扭矩达65N.m时，不得发生破坏。3、扣件质量的检验要求(7) .扣件质量应按表4-3进行检验表4-3扣件质量检验要求项次检查项目要求新扣件1产品质量合格证，生产许可证，专业检测单位测试报告必须具备2表面质量及性能应符合技术要求(2)(6)的规定3螺
9、栓不得滑丝旧扣件4同新扣件的项次2、3脚手板采用钢筋片。规格为65OnImX80Omnb不得使用锈蚀、散边或破损严重的钢筋片。安全：选用合格的绿色阻燃型密目安全立全封闭；规格为1.8mX6.0的单某重量应在3.0kg以上，并尽量满足环境效果要求。五、悬挑操作架搭设流程及要求1、由于5#、6#栋塔吊左右附着点位置不同，存在两种悬挑架，简称1#悬挑架、2#悬挑架，搭设悬挑架前要求外窗及栏杆安装单位对塔吊附着部位（上下两层）外窗及栏杆进行拆除；2、1#悬挑架室内部分采用3排立杆通过顶托木杨进行固定牢靠，立杆纵距600,横距分别500、250,步距900；2#悬挑架室内部分采用4排立杆通过顶托木杨进行
10、固定牢靠，立杆纵距600,横距500,步距800,具体参数参见附图；3、扫地杆距标准层地面200mm；4、室外悬挑架体立杆横距600,立杆纵距详见附图；5、室外悬挑架外侧均设置一排剪刀撑；6、悬挑操作架外侧必须用材质要求阻燃的绿色密目式安全封闭，且应将安全固定在操作架外立杆里侧；6、内侧立杆距外立面结构面200mm；7、悬挑架体每跨须设置一道斜拉杆进行稳定加固；8、悬挑架顶部通过室内靠墙架体进行拉结，详见附图务实、求精、团结、开拓目股4融和T7Z/oCzz/z/Jcxzz六、施工安全保证措施6.1 材质及其使用的安全技术措施6. 1.1扣件的紧固程度宜在4(50N*m,并不大于65Nm,对接扣
11、件的抗拉承载力为3kNo对接扣件安装时其开口应向内，以防进雨，直角扣件安装时开口不得向下，以保证安全。7. 1.2各杆件端头伸出扣件盖板边缘不小于100mmo8. 1.3钢管有严重锈蚀、压扁或裂纹的不得使用，禁止使用有脆裂、变形、滑丝等现象的扣件。9. 1.4悬挑操作架严禁钢竹、钢木混搭，禁止扣件、绳索、钢丝、竹蔑、塑料混用。10. 1.5严禁将外径48mn与51mm的钢管混合使用。11. .6钢管和扣件均要现场取样送检，合格后方可使用。6.2悬挑操作架搭设的安全技术措施6.2.1搭设过程中划出工作标志区，禁止行人进入，统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣
12、件时必须先告诉对方，并得到允许，以防坠落伤人。6.2.2开始搭设立杆时应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。6.2.3悬挑操作架及时与结构拉结或采取临时支顶，以保证搭设过程安全，未完成悬挑操作架在每日收工前，一定要确保架子稳定。6.2.4悬挑操作架必须配合施工进度搭设，一次搭设的高度不得超过相邻连墙件以上两步。6.2.5在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次，达到设计施工要求后挂合格牌。6.3悬挑操作架上施工作业的安全技术措施6.3.1结构悬挑操作架每支搭一层，支搭完毕后，经项目经理部安全员验收合格后方可使用，任何班组长和个人，未经同意
13、不得任意拆除悬挑操作架部件。6.3.2 严格控制施工荷载，脚手板上不得集中堆放荷载，施工荷载不得大于3kNm确保较大安全储备。6.3.3 结构施工时不允许三层同时作业，装修施工时同时作业层数不超过两层，临时使用的落地式悬挑操作架同时作业层数不超过一层。1.1.1 3.4当作业层高出其下连墙件3.Im以上，且其上尚无连墙件时应采取适当的临时抛拉措施。6.3.5 各作业层之间设置可靠的防护栏杆，防止坠落物体伤人。6.3.6 定期检查悬挑操作架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。6.4悬挑操作架拆除的安全技术措施6. 4.1悬挑操作架搭拆人员必须是经过考核的专业
14、架子工，并持证上岗。连墙件应在位于其上的全部可拆杆件都拆除之后才能拆除。7. 4.2拆架前，全面检查待拆悬挑操作架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准备工作。8. 4.3架体拆除前，必须察看施工现场环境，包括架空线路、悬挑操作架、地面的设施等各类障碍物、地锚、揽风绳、连墙杆及被拆除架体各吊点、附件、电器装置情况，凡能提前拆除的尽量拆除掉。9. 4.4拆除时应划出作业区，周围设绳绑围栏或树立警示标志，地面设专人围护，禁止非作业人员进入。10. 4.5拆除时统一指挥、上下呼应、动作协调，当解开与另一人有关的扣件时必须先告诉对方并得到允许，以防坠落伤人。11. 4.6拆架时不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。12. 4.7每天拆架下班时，不应留下隐患部位。13. 4.8拆架时严禁碰撞悬挑操作架附近电源线，以防触电事故。14. 4.9在拆除过程中，凡松开连接的杆、配件应及时拆除运走，避免误扶、误靠已松脱的杆件。拆除的杆、配件严禁向下抛掷，应吊至地面，同时做好配合协调工作，禁止单人进行拆除较重杆件等危险性作业。15. 4.10所有杆件和扣件在拆除时分离，不准在杆件上附着扣件或两杆连着送至地面。16. 4.11所有的脚手板，应自外向里竖立搬运，以防止脚手板和垃圾物从高处坠落伤人。17. 4.12拆除的零配件要装入容器内
