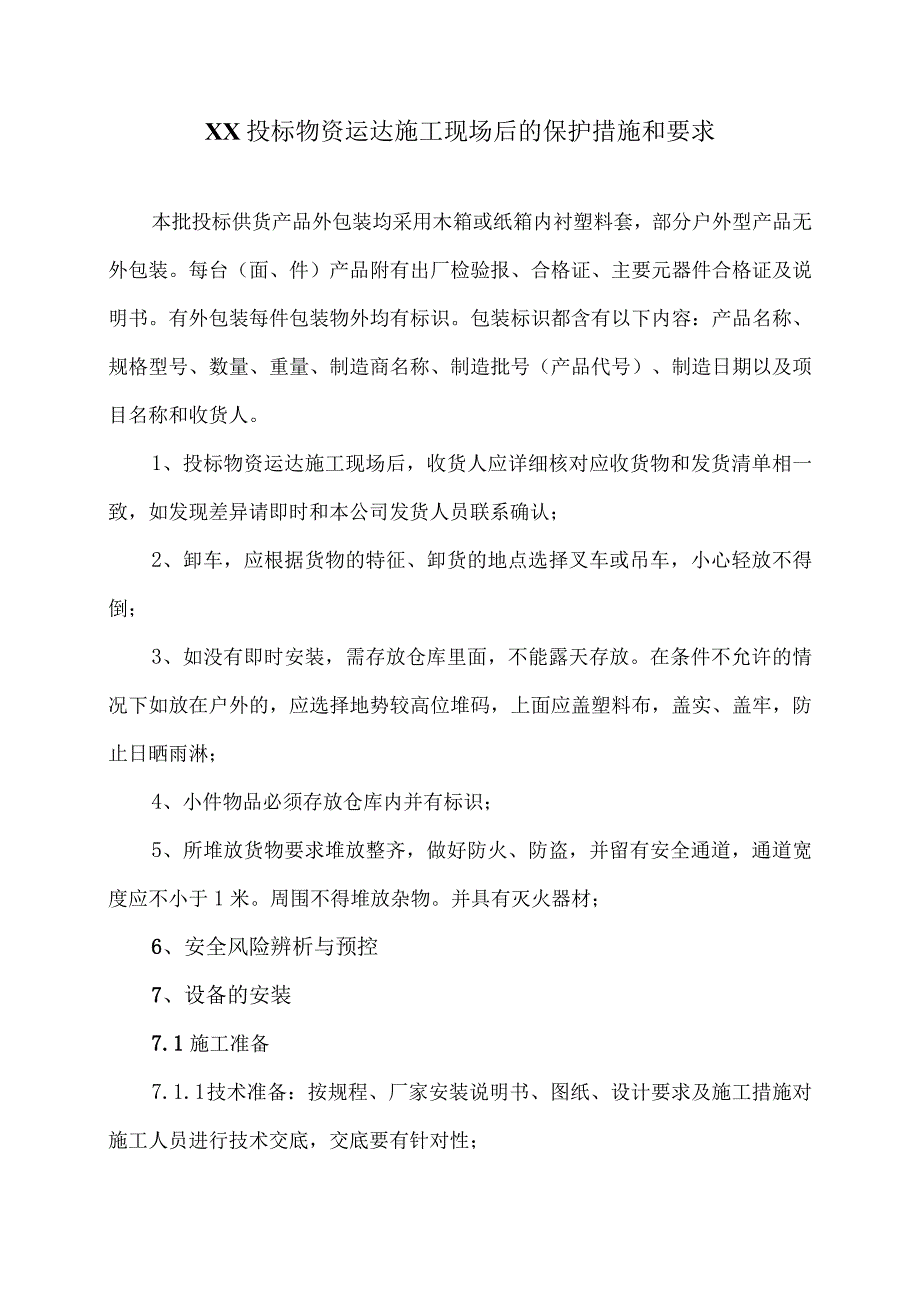

1、XX投标物资运达施工现场后的保护措施和要求本批投标供货产品外包装均采用木箱或纸箱内衬塑料套，部分户外型产品无外包装。每台（面、件）产品附有出厂检验报、合格证、主要元器件合格证及说明书。有外包装每件包装物外均有标识。包装标识都含有以下内容：产品名称、规格型号、数量、重量、制造商名称、制造批号（产品代号）、制造日期以及项目名称和收货人。1、投标物资运达施工现场后，收货人应详细核对应收货物和发货清单相一致，如发现差异请即时和本公司发货人员联系确认；2、卸车，应根据货物的特征、卸货的地点选择叉车或吊车，小心轻放不得倒；3、如没有即时安装，需存放仓库里面，不能露天存放。在条件不允许的情况下如放在户外的，
2、应选择地势较高位堆码，上面应盖塑料布，盖实、盖牢，防止日晒雨淋；4、小件物品必须存放仓库内并有标识；5、所堆放货物要求堆放整齐，做好防火、防盗，并留有安全通道，通道宽度应不小于1米。周围不得堆放杂物。并具有灭火器材；6、安全风险辨析与预控7、设备的安装7.1 施工准备7.1.1 技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性；7.1.2 人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；7.1.3 机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；7.1.4 施工材料准备：焊条、螺栓、油漆等。7.2 基础检查7.2.1 用
3、经纬仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位辂是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压及控制电缆的孔洞是否对应开关柜的排列布谿。7.2.2 清除基础槽钢面上的灰砂，完成槽钢的接地工作，测量基础槽钢的水平度和不直度，找出最高点，并标注高差，开关柜宜从中间开始就位。7.3 搬运及开箱检查7.3.1 现场搬运盘柜(1)开关柜的搬运设专人指挥，配备足够的施工人员，以保证人身和设备安全。(2)根据现场情况，设备的搬运、移动采用推车进行。搬运时，用吊车将开关柜吊到推车上，然后一人拉推车的把手，3人合力推柜体，1人专门负责观察推车行走的
4、路线，防止推车的轮子掉到孔洞里及防止柜体倾覆。(3)盘柜搬运时应按图纸将盘柜按顺序摆放，以方便下一步盘柜的就位安装。7.3.2 设备检查时厂家、监理及业主代表应在现场。检查的主要内容：检查表面有无刮伤或撞击痕迹，对照设计图纸及核对到货清单、检查设备型号、规格、数量是否相符，以及随柜而到的有关附件、备件、仪表、仪器、专用工具的数量及规格与清单是否相符；特别对于瓷瓶等瓷件更应该认真检查有无变形、破损、受潮；检查厂家出厂技术文件是否齐全；如在检查中发现的缺损件、厂家资料不齐全等应在开箱检查记录上填好，由在场厂家、监理及业主代表签名见证，通知物资供应部门补回。7.4 盘柜就位安装7.4.1 首先根据设
5、计的尺寸拉好整排屏柜的直线。按设计位珞和尺寸把第一块盘用线锤和水平尺进行找正，按规范盘柜垂直度误差应小于每米1.5mm,如达不到要求可在柜底垫垫块，但垫块不能超过三块且垫块不能有松动，达到要求后，在开关柜的四个底角上烧焊或钻孔用螺栓将其固定。7.4.2 第一面开关柜安装好后，其他开关柜就按第一个柜作为标准拼装起来。通常IOKV配电盘柜以主变进线盘柜为第一面柜开始安装，然后分别向两侧拼装。如发现基础槽钢的水平误差较大，应选主变进线柜第一面柜的安装位谿。7.4.3 依次将盘逐块找正靠紧。检查盘间螺丝孔应相互对应，如位谿不对可用圆锂修整。带上盘间螺丝（不要拧紧），以第一块盘为准，用撬棍对盘进行统一调
6、整，调整垫铁的厚度及盘间螺丝松紧，使每块盘达到规定要求，依次将各盘固定。最后要求成列柜顶水平高差不大于5mm,成列柜面不平度小于5mm,柜间缝隙小于2mmc7.5.1 柜内母线厂家已配备。柜体间联络母线安装应按分段图、相序、编号、方向和标志正确放辂；母线的搭接面应连接紧密，并应在接触面上涂一层电力复合脂。连接螺栓用力矩扳手紧固，其紧固力矩值应符合规定要求。7.5.2 封闭母线桥由厂家到现场实测尺寸并在厂制作好后再送往现场安装，安装前先搭设好脚手架，根据母线桥安装高度搭设至合适高度，根据安装图纸将母线箱逐个抬上脚手架摆放，拼装连接时从两端往中间靠拢连接，用短木方调整母线箱安装高度，在设有吊杆处用
7、吊杆调整母线箱高度及水平度，拼接过程中不宜将两个母线箱之间的螺栓紧固，应留有一定的间隙，以便统一调整母线桥的间隙分布，整个母线箱拼接完成后检查整体水平度和拼装间隙的分布，调整后逐步将螺栓紧固，并让吊杆处于适当的受力状态。7.5.3 母线安装应符合下列要求：（1）交流母线的固定金具或其他支持金具不应成闭合磁路。（2）当母线平辂时，母线支持夹板的上部应与母线保持l-1.5mm的间隙；当母线立络时，上部压板应与母线保持L5-2mm的间隙。（3）母线对地及相与相之间最小电气距离应符合规程中的规定：IOkV不小于125mm。（4）母线桥安装时应注意母线桥体的美观，保证横平竖直，桥体与桥体、柜体驳接处的缝隙应小于2mm。（5）母线安装完成后进行核相。高压柜安装完后，要全面地进行检查，清理工作现场的工具。
