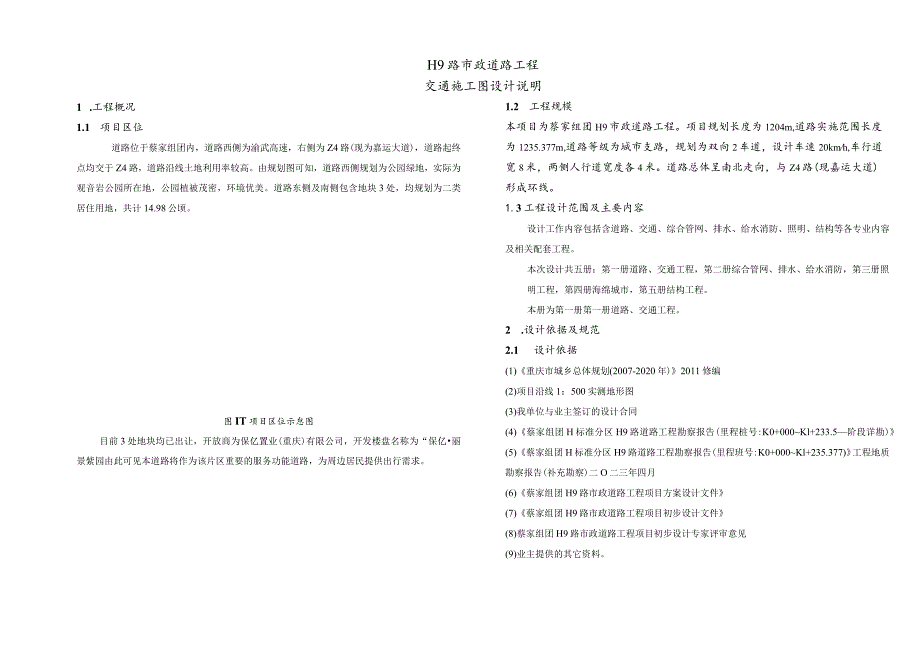

1、H9路市政道路工程交通施工图设计说明1 .工程概况1.1 项目区位道路位于蔡家组团内，道路西侧为渝武高速，右侧为Z4路(现为嘉运大道)，道路起终点均交于Z4路，道路沿线土地利用率较高。由规划图可知，道路西侧规划为公园绿地，实际为观音岩公园所在地，公园植被茂密，环境优美。道路东侧及南侧包含地块3处，均规划为二类居住用地，共计14.98公顷。图IT项目区位示怠图目前3处地块均已出让，开放商为保亿置业(重庆)有限公司，开发楼盘名称为“保亿丽景紫园由此可见本道路将作为该片区重要的服务功能道路，为周边居民提供出行需求。1.2 工程规模本项目为蔡家组团H9市政道路工程。项目规划长度为1204m,道路实施范
2、围长度为1235.377m,道路等级为城市支路，规划为双向2车道，设计车速20kmh,车行道宽8米，两侧人行道宽度各4米。道路总体呈南北走向，与Z4路(现嘉运大道)形成环线。1.3工程设计范围及主要内容设计工作内容包括含道路、交通、综合管网、排水、给水消防、照明、结构等各专业内容及相关配套工程。本次设计共五册：第一册道路、交通工程，第二册综合管网、排水、给水消防，第三册照明工程，第四册海绵城市，第五册结构工程。本册为第一册第一册道路、交通工程。2 .设计依据及规范2.1 设计依据(1)重庆市城乡总体规划(2007-2020年)2011修编(2)项目沿线1：500实测地形图(3)我单位与业主签订

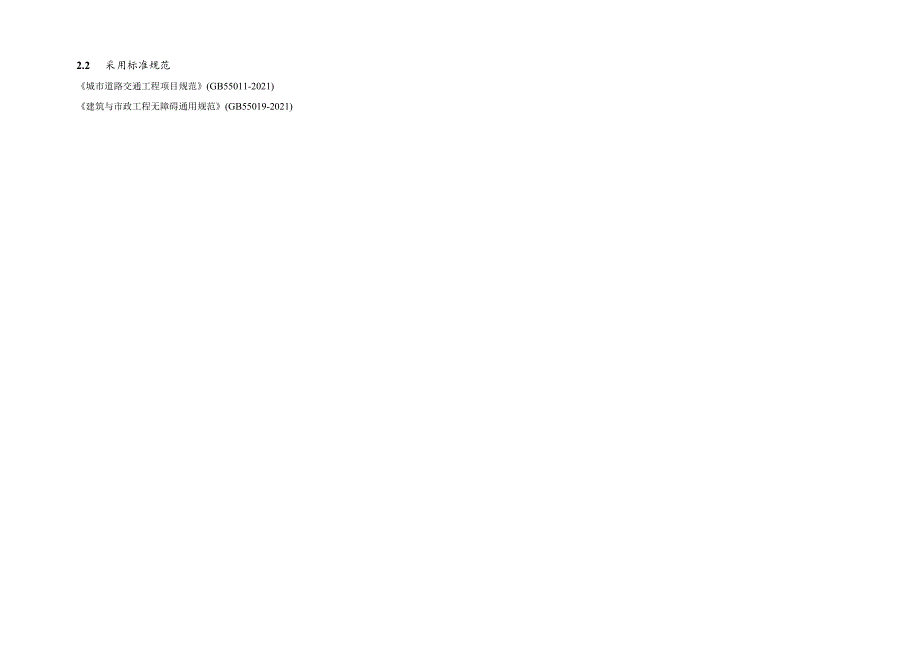

3、的设计合同(4)蔡家组团H标准分区H9路道路工程勘察报告(里程桩号:K0+000Kl+233.5阶段详勘)(5)蔡家组团H标准分区H9路道路工程勘察报告(里程班号:K0+000Kl+235.377)工程地质勘察报告(补充勘察)二O二三年四月(6)蔡家组团H9路市政道路工程项目方案设计文件(7)蔡家组团H9路市政道路工程项目初步设计文件(8)蔡家组团H9路市政道路工程项目初步设计专家评审意见(9)业主提供的其它资料。2.2 采用标准规范城市道路交通工程项目规范(GB55011-2021)建筑与市政工程无障碍通用规范(GB55019-2021)民用闭路电视监控电视系统工程技术规范(GB50198-

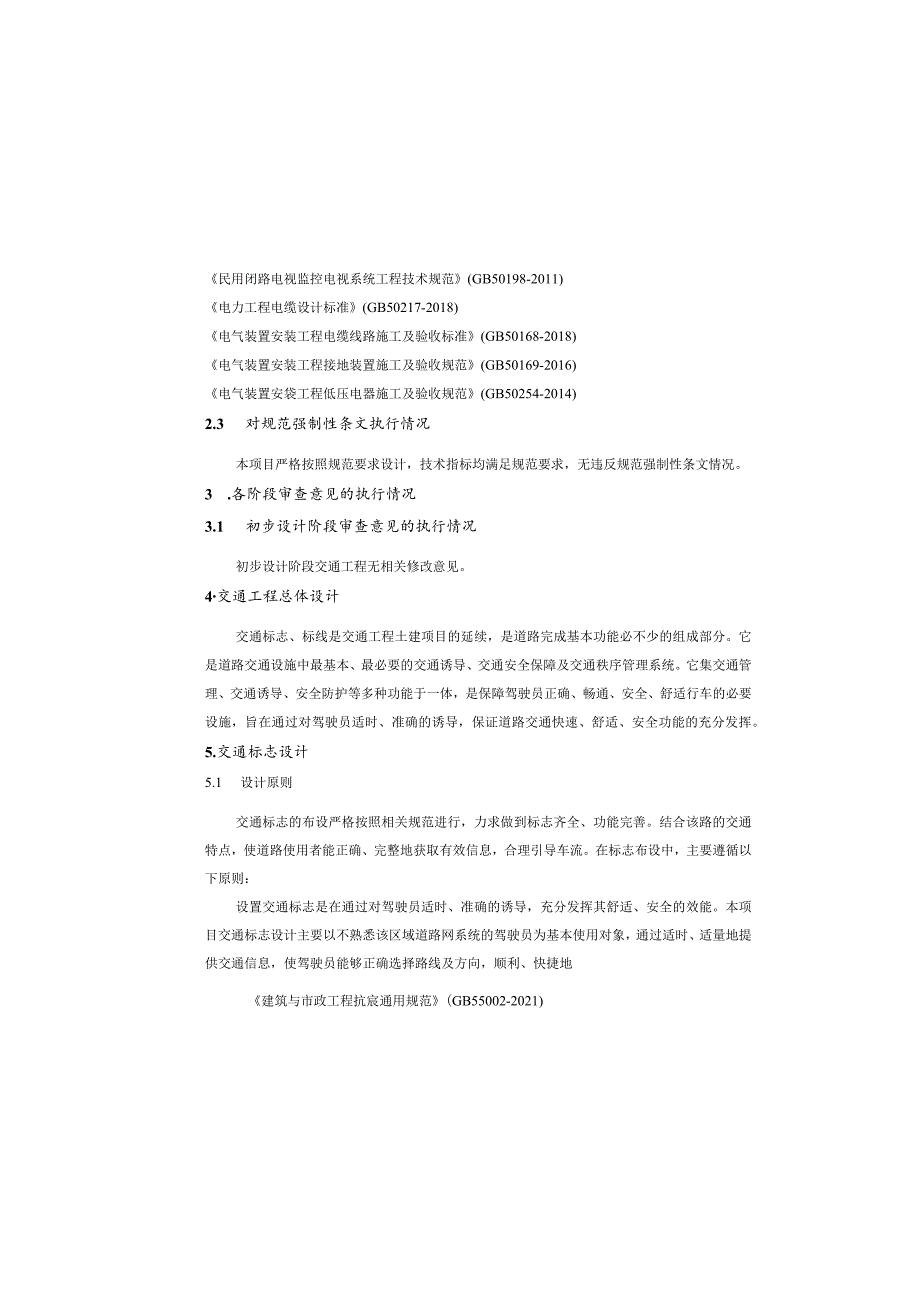

4、2011)电力工程电缆设计标准(GB50217-2018)电气装置安装工程电缆线路施工及验收标准(GB50168-2018)电气装置安装工程接地装置施工及验收规范(GB50169-2016)电气装置安袋工程低压电器施工及验收规范(GB50254-2014)2.3 对规范强制性条文执行情况本项目严格按照规范要求设计，技术指标均满足规范要求，无违反规范强制性条文情况。3 .各阶段审查意见的执行情况3.1 初步设计阶段审查意见的执行情况初步设计阶段交通工程无相关修改意见。4交通工程总体设计交通标志、标线是交通工程土建项目的延续，是道路完成基本功能必不少的组成部分。它是道路交通设施中最基本、最必要的交
5、通诱导、交通安全保障及交通秩序管理系统。它集交通管理、交通诱导、安全防护等多种功能于一体，是保障驾驶员正确、畅通、安全、舒适行车的必要设施，旨在通过对驾驶员适时、准确的诱导，保证道路交通快速、舒适、安全功能的充分发挥。5.交通标志设计5.1 设计原则交通标志的布设严格按照相关规范进行，力求做到标志齐全、功能完善。结合该路的交通特点，使道路使用者能正确、完整地获取有效信息，合理引导车流。在标志布设中，主要遵循以下原则：设置交通标志是在通过对驾驶员适时、准确的诱导，充分发挥其舒适、安全的效能。本项目交通标志设计主要以不熟悉该区域道路网系统的驾驶员为基本使用对象，通过适时、适量地提供交通信息，使驾驶
6、员能够正确选择路线及方向，顺利、快捷地建筑与市政工程抗宸通用规范(GB55002-2021)城市道路交通设施设计规范(GB50688-2011)(2019年版)城市道路交叉口规划规范(GB50647-2011)城市道路交通设施设计规范(GB50688-2011)道路交通标志和标线(GB5768-2009)道路交通标志板及支撑件(GB/T23827-2009)道路交通标志反光膜(GB/T18833-2012)视觉信号表面色(GB/T8416-2003)道路交通标线质量要求和检测方法(GB/T16311-2009)城市道路交通标志和标线设置规范(GB51038-2015)道路交通信号灯设置与安装规
7、范(GB14886-2016)道路交通信号控制机(GB25280-2016)道路交通信号灯(GB14887-2011)人行横道信号灯控制设置规范(GA/T851-2009)道路交通信号倒计时显示器(GA/T508-2014)公路车辆智能检测记录系统通用技术条件(GA/T497-2009)闯红灯自动记录系统通用技术条件(GA/T496-2014)闯红灯自动记录系统验收技术规范(GA/T870-2010)道路交通安全违法行为图像取证技术规范(GA/T832-2014)电气装置安装工程接地装置施工及验收规范(GB50169-2016)交通信号控制机与上位机间的数据通信协议(GB20999-2007-
8、T)闯红灯自动记录系统通用技术条件(GAT4962014)交通技术监控成像补光装置通用技术条件(GA/T12022014)交通违法图像取证技术规范(GA/T832-2009)机动车号牌识别规范(GA/T833-2016)(1)在满足规定的前置距离的情况下，不允许损坏道路结构和妨碍交通安全；不应紧靠在建筑物的门前、窗前、及车辆出入口前；与建筑物保持Im以上的侧向距离；(2)应满足视距要求，避免上跨桥、照明设施、门架、监控设施、电杆、行道树、绿篱及路上构造物等对标志板面的遮挡，同时不应遮挡其他交通设施；(3)标志的版面应面向来车方向，并应尽量减少对驾驶员的眩光。设置路侧式标志时，可与道路中心线的垂
9、直线成一定的角度，指路标志和警告标志为。度10度，禁令标志和指示标志为O度45度，道路上方的标志应与道路中心线垂直，并与道路垂直线成。度15度的俯角；(4)标志立柱应保持垂直，其倾斜度不应大于立柱高度的0.5%,且不允许向车行道一侧倾斜；(5)标志板在一根标杆上并设时，应按禁令、指示、警告的顺序，先上后下，先左后右排列，同类标志的设置顺序，应按提示信息的危险程度先重后轻排列。停车让行标志、减速让行标志宜单独设置，如条件受限无法单独设置时，一个支撑结构物上最多不应超过两种标志；(6)当设计的标志安装位置与实际存在的构造物发生冲突或与通信人孔、电力管线等发生冲突时，应根据实际情况并征得监理工程师同
10、意后做适当调整。当通信管线穿过标志基础时，基础内布筋需作适当调整；(7)为保证视认性，同一地点需要设置两个以上标志时，可安装在一根立柱上，但最多不应超过4个；(8)标志安装在单柱或双柱式标杆立柱上时，安装高度为2500mm,但安装在隔离带、绿化带等非行人通行的地点时，安装高度不低于1000mno标志板外缘距路面侧石线不小于250mm。标志板安装在悬臂上，考虑到通行净空和路面维修增高的因素，安装高度控制在550Omnl。对于附着式标志同样应当符合250Onlm和侧向净空不小于25Omm的要求。5.4结构设计抵达目的地。同时，还通过禁令、指示、警告等标志来进行交通管制和保证行车安全,使道路发挥最大
11、的作用。交通标志的颜色为：指示标志：蓝底、白图案；警告标志：黄底、黑边、黑图案；禁令标志：白底、红圈、红杠、黑图案；指路标志：根据重庆市城市道路交通管理设施设置规范(DB50/T548.1-2015)；要求属于城市道路内指路标志采用蓝底白字。5.2标志设置根据以上原则，本项目交通标志的主要布设如下：(1)指路标志：悬臂支撑方式，2400mm4800un3m,设置在交叉口进口道右侧距停止线约50m处；(2)分道行驶标志标志：悬臂支撑方式，矩形标志尺寸：240OmmX480OmmX3nm设置在交叉口进口道右侧距停止线约80m处；(3)限速禁停组合标志：单立柱支撑方式，矩形标志尺寸：1000mmX2
12、400mmX3mm,设置在交叉口出口道右侧约30m；(4)人行横道线指示标志：单立柱支撑方式，矩形标志尺寸：80OmlnX80OnimX2mm,设置在无信号灯控制的人行道横道线前；(5)两侧行驶标志：单立柱支撵方式，矩形标志尺寸：400mm800mm2mm,设置在交通导流岛上。(6)右侧行驶标志：单立柱支撑方式，圆形标志尺寸：800三2mm,设置在中央分隔带上。(7)停车让行标志：单立柱支撑方式，八边形标志尺寸：80OmmX2mm,设置在导流岛右转专用车道停车让行线前。5.3设置要求基坑应分层回填夯实；在浇注混凝土时，应注意使定位法兰盘与基础对中，并将其嵌进基础(其上表面与基础顶面齐平)，同时
13、保持其顶面水平，而预埋的地脚螺栓应与其保持垂直；(5)基础底法兰盘要与地脚螺栓点焊固定，并配双螺母；(6)标志结构中的主梁、横梁和法兰盘钢构件均须采用热浸镀锌防腐处理(表面不做喷漆处理)，镀锌量不得低于600gf(紧固件的镀锌量不得低于350gm2)；(7)地脚螺栓连接处构件接触面应作喷砂(或酸洗)后涂无机富锌漆；(8)标志板与滑动槽铝用钾接，标志板与标志柱通过槽铝和滑动螺栓连接。5.5加工及施工要求(D标志底板同滑动槽铝均采用3003的铝合金制作；(2)标志底板同清运槽铝采用铝合金钾钉钾接，钾钉沉头面必须磨至同标志面一样的高度；钾钉沉头面不得凹入板内，否则应补至板面高度，做到牢固、平整；(3
14、)滑动槽铝必须采用整料定制，不得焊接接长；(4)凡钢管直径在152mm以下(含152mm)的立柱，采用普通碳素结构钢焊接钢管；凡钢管直径在152mm以上的立柱，采用热轧无缝钢管。钢管应采用整料，不得焊接接长；(5)立柱应垂直地立于基础之上；标志板偏角的调整应通过浇筑标志柱基础时，调整立柱的地脚螺栓和法兰盘位置来进行；(61)标志柱顶端及横梁外露钢管口，用3mm厚的钢板焊接封盖；(7)底座法兰盘与地脚螺栓采用T422或T423的焊条焊接；(8)标志验收合格后建议将所有螺母与螺栓焊牢防止标志被盗；(9)标志建设单位应在标志杆上安装铭牌，内容包括要设单位名称、建设时间、杆件规格。6、交通标线6.1设
