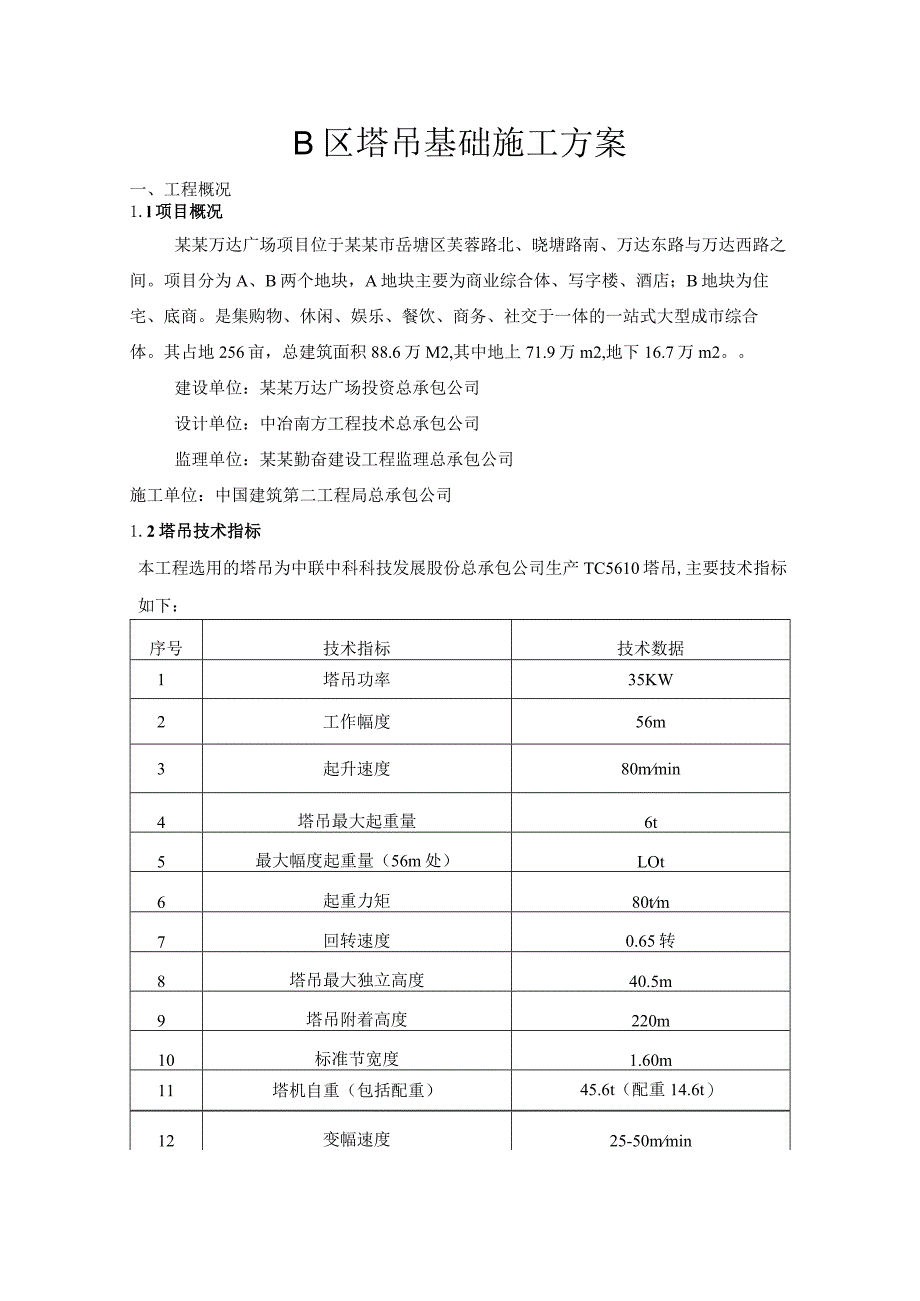

1、一、工程概况二、编制依据三、施工准备、feLl二fe二方is.6五、塔吊穿越结构措施.97a电源配和接地要求10ts、iEJ12)、L*12九、塔机基础施工进度计划13附件:计算书B区塔吊基础施工方案一、工程概况1.l项目概况某某万达广场项目位于某某市岳塘区芙蓉路北、晓塘路南、万达东路与万达西路之间。项目分为A、B两个地块,A地块主要为商业综合体、写字楼、酒店;B地块为住宅、底商。是集购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型成市综合体。其占地256亩,总建筑面积88.6万M2,其中地上71.9万m2,地下16.7万m2。建设单位:某某万达广场投资总承包公司设计单位:中冶南方工程技术

2、总承包公司监理单位:某某勤奋建设工程监理总承包公司施工单位:中国建筑第二工程局总承包公司1.2塔吊技术指标本工程选用的塔吊为中联中科科技发展股份总承包公司生产TC5610塔吊,主要技术指标如下:序号技术指标技术数据1塔吊功率35KW2工作幅度56m3起升速度80mmin4塔吊最大起重量6t5最大幅度起重量(56m处)LOt6起重力矩80tm7回转速度0.65转8塔吊最大独立高度40.5m9塔吊附着高度220m10标准节宽度1.60m11塔机自重(包括配重)45.6t(配重14.6t)12变幅速度25-50mmin13倾覆力矩1552KNm其他技术参数祥见塔吊使用说明书。1.3塔吊基础基本情况本

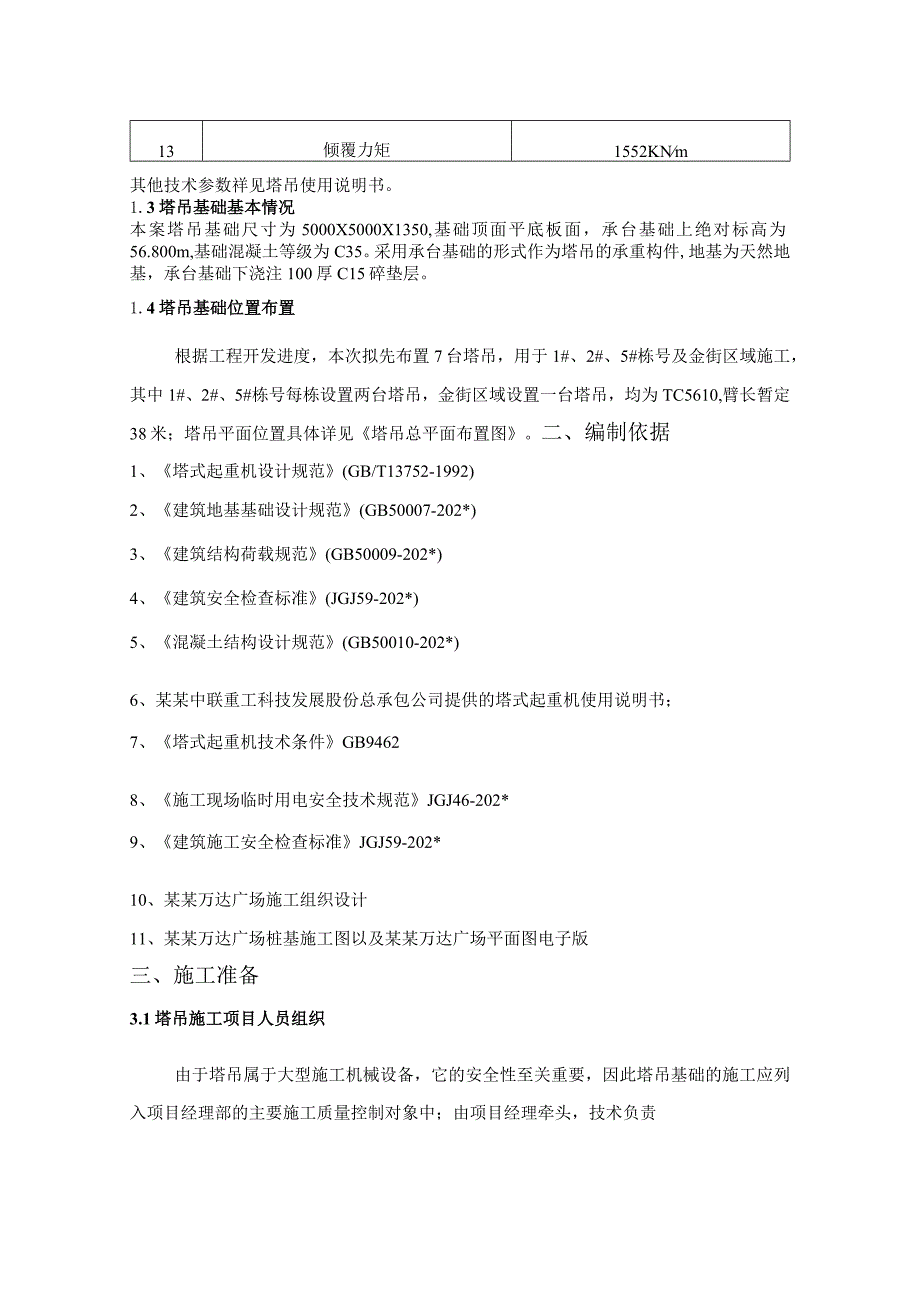

3、案塔吊基础尺寸为5000X5000X1350,基础顶面平底板面,承台基础上绝对标高为56.800m,基础混凝土等级为C35。采用承台基础的形式作为塔吊的承重构件,地基为天然地基,承台基础下浇注100厚C15碎垫层。1.4塔吊基础位置布置根据工程开发进度,本次拟先布置7台塔吊,用于1#、2#、5#栋号及金街区域施工,其中1#、2#、5#栋号每栋设置两台塔吊,金街区域设置一台塔吊,均为TC5610,臂长暂定38米;塔吊平面位置具体详见塔吊总平面布置图。二、编制依据1、塔式起重机设计规范(GB/T13752-1992)2、建筑地基基础设计规范(GB50007-202*)3、建筑结构荷载规范(GB50

4、009-202*)4、建筑安全检查标准(JGJ59-202*)5、混凝土结构设计规范(GB50010-202*)6、某某中联重工科技发展股份总承包公司提供的塔式起重机使用说明书;7、塔式起重机技术条件GB94628、施工现场临时用电安全技术规范JGJ46-202*9、建筑施工安全检查标准JGJ59-202*10、某某万达广场施工组织设计11、某某万达广场桩基施工图以及某某万达广场平面图电子版三、施工准备3.1塔吊施工项目人员组织由于塔吊属于大型施工机械设备,它的安全性至关重要,因此塔吊基础的施工应列入项目经理部的主要施工质量控制对象中;由项目经理牵头,技术负责人把关,各部门各司其职,管理好塔吊

5、基础的施工质量与安全。具体施工组织机构如下表所示:姓名职务职责备注某晓项目经理塔吊基础施工质量与安全总负责某国伟生产经理塔吊基础施工现场组织与安排施工现场安全主要负责人任吉红技术负责人负责施工方案的编制与施工技术的审核参与塔吊基础的定位放线及其验线等工作,同时兼顾安全工作。曾恩旭施工员塔吊基础的现场施工技术交底与现场指导及安全监督黄勇安全员现场安全监督检查田顺云资料员试块制作、钢筋取样、资料报验等某良红土建工长碎的浇筑现场负责,及塔吊预埋脚柱安装兼管安全,特别是用电安全3.2塔吊基础施工人员序号工种人数工作内容1碎工7碎振捣及表面收理2木工28配模及安装3钢筋工21钢筋绑扎4电焊工7预埋脚柱安

6、装5电工7现场施工用电送电6普工21零星工作3.3施工机具及测量仪器序号设备、工具名称数量1反铲式挖掘机2台2振动棒7只3交流电焊机2台4钢筋切断机2台5钢筋弯曲机2台6圆盘锯2台7活络板手122把、18”4把8铁锹7把9经纬仪一台10水准仪一台11安全帽每人一只12手套30付13工具包2只3.4主要材料序号材料规格、型号数量1钢筋25(HRB335)22.6t2钢筋16(HRB335)2.8t3竹胶板12202440X1577某4方木501006000210根5钢管48*3.5若干6螺杆12若干7钢板IOmm7Hl28碎C35300W39碎C1525m3四、施工工艺及施工方法(一)工艺流程I

7、塔吊基坑土方开封T垫层浇制T基础放线(墨呵一腐T底层钢筋绷扪T塔吊预埋脚柱安装固定卜比层钢筋绑扎IT塔吊基础模板礴f丽I基础钢筋模板验明一修吊基础碎浇刻-除祈(二)施工方法1、塔机基础尺寸设定为5000X5000X1350,基础由我部组织施工,塔机租赁单位提供基础图、预埋地脚螺栓、安装并配合完成基础的浇筑工作。2、根据塔吊平面布置图进行塔吊定位放线,按如下标高进行塔基开挖,如图所示:5100塔吊翱砌獭示意困3、基槽清理完毕,委托相关检测部门进行触探试验工作,报请甲方及监理相关负责人员验槽合格后,进行垫层(100厚C15碎)浇筑施工。4、四周待测量组放完线后,按如下图所示240mm砖胎模砌墙,四

8、周用素土分层夯实。塔机基础砖胎膜砌筑5、砖胎膜内侧用25mm厚1:2.5水泥砂浆抹灰找平,水泥砂浆找平层达到强度后,方可按照施工图纸要求进行放线,开始绑扎塔吊基础钢筋。6、本工程塔机基础上下两层纵横向布置主筋三级钢直径25,间距200,塔吊基础主筋锚固长度为15d,拉筋为尘12400。按间距进行上下片钢筋绑扎,挂勾、马蹬(主筋三级钢直径25,间距1200)按基础配筋图,钢筋保护层按100mm计算,并垫上垫块(混凝土垫块50mm*50mm,厚度100mm,间距800*800)O同时在绑扎钢筋时,通知塔机租赁厂家配合把预埋件按基础预进埋件图及厂家要求预埋到位(见下图);经监理和甲方有关人员验收合格

9、后方可进行混凝土浇筑。马蹬构造详50001691地脚螺栓定位图8、由于工期紧迫,现场浇筑时将塔机基础碎提高一个标号(C40),且早强进行浇筑,振捣时,按步距30Onml进行振捣到位。尤其是上下层交接处,振捣棒必须下插5cm,避免出现冷缝,预埋处要特别小心,要有专人看筋,看模。浇筑时要特别注意基础上平面高出地面10-2OnInb上表面必须三次抹平并压光,达到验收合格的目的。9、定期派专人进行碎养护,通过提高碎标号,添加早强剂,用试块来送检来确定安装时间,达到C35强度的80%即可安装。10、在塔机基础浇灌前,必须对基础安装尺寸和控制只寸进行复核,确认正确无误后,方能进行浇灌。11、基础应严格按照

10、基础图制作,充分满足其技术要求,土层承载力2160KPa,如承载力不能满足设计要求,必须采取增大基础面积、打桩或地基夯实等措施对基础进行特殊处理,使其地耐力符合规定要求。12、基础应有符合要求的排水措施,并注意按电气要求正确接地。13、塔机基础安装前,应组织建设单位、监理单位、塔机租赁安装单位进行验收。五、塔吊穿越结构措施1、本工程塔吊基础位置大都位于车库结构之中,并穿越地下室顶板。在进行基础底板钢筋绑扎施工过程中,遇到承台部位要进行甩筋。2、为了保证基础底板的有效防水,在塔机基础旁边的基础承台或者底板混凝土中间绑扎钢筋时焊接四周通长的止水钢板,浇筑混凝土时将止水钢板一半露出混凝土面(与后补塔

11、机位置混凝土接茬)。“5000/六、电源配置和接地要求1、接地(I)依照现行国家标准塔式起重机安全规程GB5144的要求,塔机主体结构、电动机机座和所有电气设备金属外壳均应可靠接地。其中综合接地电阻应满足GB5144关于起重机接地电阻不大于4的要求。(2)应严格按照说明书所给处的技术要求做好保护接地。依据施工现场临时用电安全技术规范GB5144中防雷要求,塔机可不另设避雷针(接闪器),防雷引下线可利用设备金属结构体,本工程采用白色扁钢预埋,并保证电气连接。(3)塔身至接地极的接地装置在制作基础时由施工单位按有关规定安装,塔机租赁、安装单位应作出指导。(4)防雷措施采用在塔机底座焊接扁铁,扁铁围

12、绕基座一周,双面焊接搭说明:扁铁与底座钢筋采用双面焊接,焊接长度不小于5D底座配筋及扁铁与底座位置详图扁铁与底座平面位置图2、技术要求(1)接地铁芯:截面积须大于40Omm2,长度大于1m,电阻小于4Q(重复接地电阻不大于Io(2)接地铁芯底端距地面尺寸大于2.5m。(3)接地体可用钢板制成,面积为Im,立埋。(4)接地体的电阻应很小,接地体应埋在潮湿的地方。如果土壤导电不良,有必要在凹处埋入氯化钠,然后灌水。(5)接地线S235m112,2根(及以上。接地线应与供电线路零线严格分开。塔机接地线不得采用保险丝或开关及电缆芯线代替。(6)现场需配备容量大于40KVA,线电压380V误差不超过7以

13、频率50HZ的三相五线制供电系统。(7)供电变压器容量不得小于75KVA。(8)自备发电机容量不得小于95KVA。(9)现场应安装独立的负荷为50KW的配电保护系统。(IO)尽量缩短供电线路,其电压损失小于7机(11)接地电阻小于4。0七、质量保证措施1、用16件10.9级高强螺栓将4只固定支腿与预埋支腿固定基节EQ装配在一起。2、为了便于施工,当钢筋捆扎到一定程度时,将装配好的固定支腿和预埋支腿固定基节EQ整体吊入钢筋内。3、固定支腿周围的钢筋数量不得减少和切断。4、主筋通过支腿有困难时,允许主筋避让。5、吊起装配好的固定支腿和预埋支腿固定基节EQ整体,浇注砂。在预埋支腿固定基节EQ的两个方向中心线上挂铅垂线,保证预埋后预埋支腿固定基节EQ中心线与水平线的垂直度1.51000o6、固定支腿周围混凝土充填率必须达到95%以上。7、基础开挖至老土找平,回填IoOnIm左右卵石夯实,周边配模或砌砖后再行编筋浇注混凝土,基础周围地面低于混凝土表面IoOmm以上以利排水,周边配模,拆模以后回填卵石。8、垫板下碎
