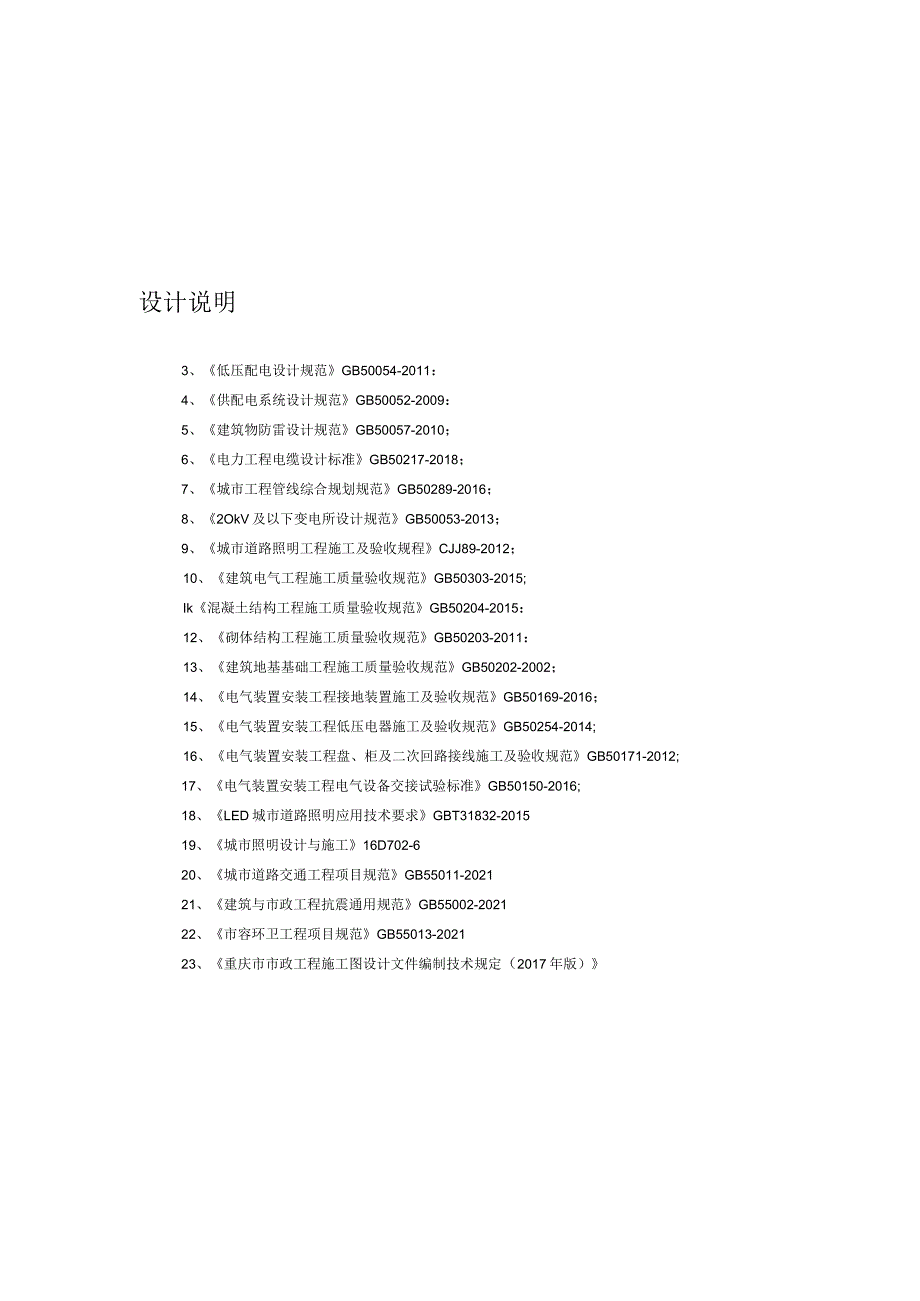

1、设计说明3、低压配电设计规范GB50054-2011：4、供配电系统设计规范GB50052-2009：5、建筑物防雷设计规范GB50057-2010；6、电力工程电缆设计标准GB50217-2018；7、城市工程管线综合规划规范GB50289-2016；8、2OkV及以下变电所设计规范GB50053-2013；9、城市道路照明工程施工及验收规程CJJ89-2012；10、建筑电气工程施工质量验收规范GB50303-2015;Ik混凝土结构工程施工质量验收规范GB50204-2015：12、砌体结构工程施工质量验收规范GB50203-2011：13、建筑地基基础工程施工质量验收规范GB50202
2、-2002；14、电气装置安装工程接地装置施工及验收规范GB50169-2016；15、电气装置安装工程低压电器施工及验收规范GB50254-2014;16、电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-2012;17、电气装置安装工程电气设备交接试验标准GB50150-2016;18、LED城市道路照明应用技术要求GBT31832-201519、城市照明设计与施工16D702-620、城市道路交通工程项目规范GB55011-202121、建筑与市政工程抗震通用规范GB55002-202122、市容环卫工程项目规范GB55013-202123、重庆市市政工程施工图设计文件编

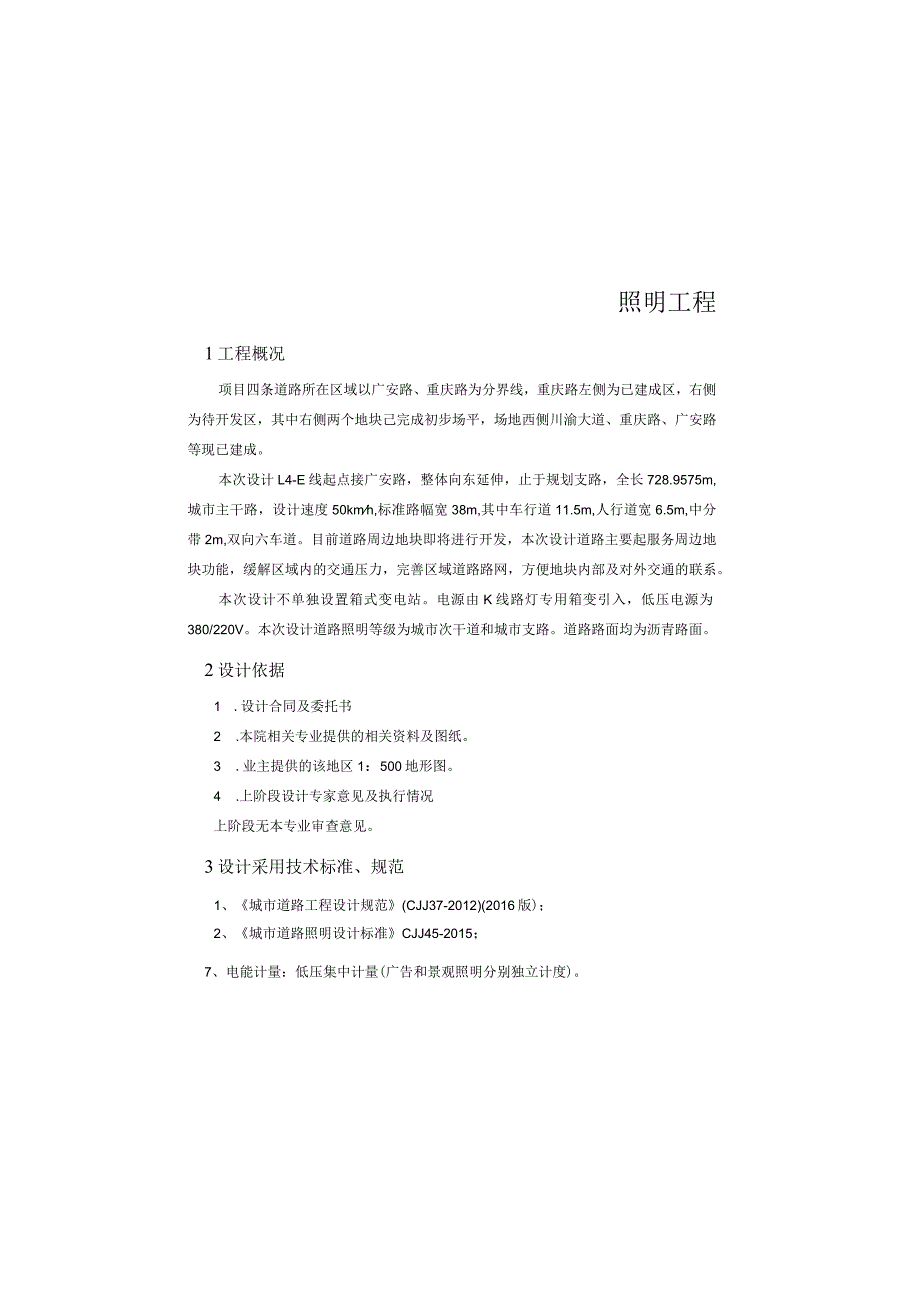

3、制技术规定（2017年版）照明工程1工程概况项目四条道路所在区域以广安路、重庆路为分界线，重庆路左侧为已建成区，右侧为待开发区，其中右侧两个地块己完成初步场平，场地西侧川渝大道、重庆路、广安路等现已建成。本次设计L4-E线起点接广安路，整体向东延伸，止于规划支路，全长728.9575m,城市主干路，设计速度50kmh,标准路幅宽38m,其中车行道11.5m,人行道宽6.5m,中分带2m,双向六车道。目前道路周边地块即将进行开发，本次设计道路主要起服务周边地块功能，缓解区域内的交通压力，完善区域道路路网，方便地块内部及对外交通的联系。本次设计不单独设置箱式变电站。电源由K线路灯专用箱变引入，低压

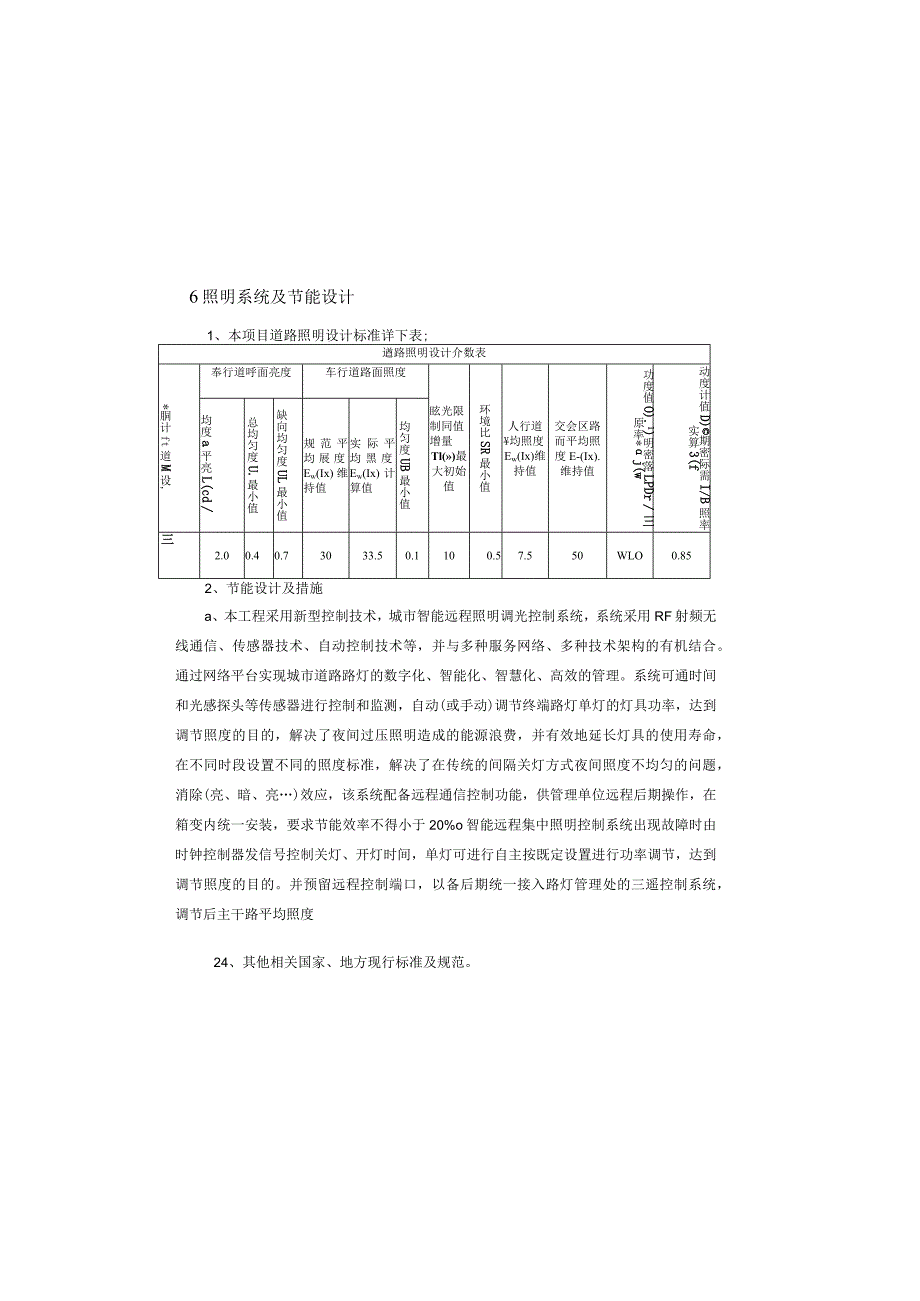

4、电源为380/220V。本次设计道路照明等级为城市次干道和城市支路。道路路面均为沥青路面。2设计依据1 .设计合同及委托书2 .本院相关专业提供的相关资料及图纸。3 .业主提供的该地区1：500地形图。4 .上阶段设计专家意见及执行情况上阶段无本专业审查意见。3设计采用技术标准、规范1、城市道路工程设计规范(CJJ37-2012)(2016版)；2、城市道路照明设计标准CJJ45-2015；7、电能计量：低压集中计量(广告和景观照明分别独立计度)。6照明系统及节能设计1、本项目道路照明设计标准详下表;遒路照明设计介数表*胴计ft道M设,奉行道呼面亮度车行道路面照度眩光限制同值增量Tl()最大初
5、始值环境比SR最小值人行道均照度Ew(Ix)维持值交会区路而平均照度E-(Ix).维持值功度值O).1)明密落LPDr三原率*j(w动度计值D)期密际需I/B照率实算3(f均度a平亮L(cd总均匀度U.最小值缺向均匀度UL最小值规范平均展度Ew(Ix)维持值实际平均黑度Ew(Ix)计算值均匀度UB最小值三2.00.40.73033.50.1100.57.550WLO0.852、节能设计及措施a、本工程采用新型控制技术，城市智能远程照明调光控制系统，系统采用RF射频无线通信、传感器技术、自动控制技术等，并与多种服务网络、多种技术架构的有机结合。通过网络平台实现城市道路路灯的数字化、智能化、智慧化
6、、高效的管理。系统可通时间和光感探头等传感器进行控制和监测，自动(或手动)调节终端路灯单灯的灯具功率，达到调节照度的目的，解决了夜间过压照明造成的能源浪费，并有效地延长灯具的使用寿命，在不同时段设置不同的照度标准，解决了在传统的间隔关灯方式夜间照度不均匀的问题，消除(亮、暗、亮)效应，该系统配备远程通信控制功能，供管理单位远程后期操作，在箱变内统一安装，要求节能效率不得小于20%o智能远程集中照明控制系统出现故障时由时钟控制器发信号控制关灯、开灯时间，单灯可进行自主按既定设置进行功率调节，达到调节照度的目的。并预留远程控制端口，以备后期统一接入路灯管理处的三遥控制系统，调节后主干路平均照度24
7、、其他相关国家、地方现行标准及规范。4设计范围：1、道路照明系统2、道路照明供配电系统3、道路照明系统防雷及安全接地系统5电源供电系统设计1、根据规划道路整体路网设计及供配电系统经济性以及预留用电负荷综合因素，本次路灯供电按路网整体考虑，统一设置。根据道路本次设计路网，并考虑路网整体合理性，本次设计设计范围不考虑路灯环网式箱式变电站，电源由就近路灯专用箱变引入Nl、N2和N3回路。2、本期工程总容量为21.552kW,其中照明容量为21.552kW.籍交位Jt编号用电设备组总功率(KI)有功负荷(CT)功率因数cos视在功率kVA计算电流（八）K线K0+420Itt照明21.55221.552
8、0.9223.435.63、本工程负荷等级按三级负荷设计。4、照明供电电缆的电压损失须满足在正常运行情况下，照明灯具端电压维持在额定电压的95%105%5、无功补偿：LED光源自身功率因素较高，无需单灯补偿；在箱变内在设置集中补偿，补偿后功率因数达到O92以上。6、路灯控制：前期采用自动控制，并带手动控制相结合的方式，并预留通信接口，后期由建设单位落实协调统一接入路灯管理处的四遥控制系统，在箱变内预留控制器的位置。页：“灯杆质量技术要求二5、灯具采用半截光型灯具，外观颜色采用市政委要求的C3（色卡71B03）浅灰色亚光漆或由建设方指定其它颜色，防护等级为IP65。6、每盏灯的相线应装设熔断器，
9、200W以下光源配RL1-4A熔丝，200W及以上光源配RL1-6A熔丝，安装在镇流器供电的进电侧，且须可靠固定于灯杆检修门内，便于安全操作和安全检修。7、LED灯具横向配光类型为：中配光。正常工作在300OH时光通量维持率不应低于96%,在600OH时光通量维持率不应低于92%,同一批次的光源色温应一致。每套LED灯具须配套电源模块，且须自带有短路保护和过负荷保护装置。7照明配电系统的分接线1、供电干线采用单芯YJV-0.6/1KV的交联聚乙烯绝缘铜芯电力电缆。由供电干线引上至灯具的分支线采用BVV-0.45/0.75KV的绝缘铜芯护套线。为保持平衡三相负荷，灯具的接线顺序为：LI,L2,L
10、3,LI,L2,L3的三相跳接顺序。灯具的分支线与照明干线的接线方式采用电缆集中分线器的分线方式，接线完成后应该做好绝缘及防护处理，为了防止电缆接头受损、受潮和氧化，所有的电缆接头处均采用热缩护套处理，保证分支配电安全。2、在每处灯杆旁均单独设置分线检查井，接线直接从灯杆检修门处接线，在电缆保护管过街处，其两端均设置检查井，其平面位置以大样图为准，路灯平面图”中不再标注（在交叉点设置一座手孔井便于穿线和维护）。在路灯检查井用UPVC75的塑料管接入附近的雨水系统，若局部地段因条件限制手孔井排水管无法接入雨水系统的，且井周围无地下水渗出的情况，则通设置渗水孔解决手孔井排水问题，尺寸为100mm*
11、100mrn,渗水孔采用细沙填充。不得低于101x。b、智能路灯节电器当光感探头出现故障时由时钟控制器发信号控制关灯、开灯时间。c、灯具采用半截光型灯具，灯具光源采用LED灯，灯具绝缘等级不低于CLASSk光源采用高光效、寿命长的大功率LED路灯，灯具应符合国家标准灯具第1部分：一般要求与实验GB7000.1和灯具第2-3部分：特殊要求道路与街道照明灯具GB7000.203所规定的防振要求，并应加设防坠落装置。设计选用高光效大功率LED路灯进行照度计算，光源技术参数分别为：300W:光通量为315001m、光效为1051m/w、色温为4000k、寿命为50000h;200W:光通量为21000
12、1m、光效为1051m/w、色温为4000k、寿命为50000h;I(X)W:光通量为105001m、光效为105Im/w、色温为4000k、寿命为5000()h;18W:光通量为18001m、光效为Ioolm/W、色温为4000k、寿命为500()0h;8W:光通量为8001m、光效为100Im/w、色温为4000k、寿命为50(XM)hd、LED灯功率因数不应小于0.95,显色指数不小于60。e、照明系统应采用节能环保要求的照明系统。3、照明方式及设计a、灯杆主要布置在人行道，灯杆中心距离车行道侧路缘石边缘Im0具体设置详下表，布置位置详平面图。序号适用范S适用路段灯杆形式灯杆高度(B)臂
13、长功率Or)仰角W矩()布置形式备注1全境标准段玉兰灯15200r+3*100r+8*8v18v1440对眷布4、灯杆采用内外壁热镀锌帘冈管灯杆，其制作应符合;目应行业标准，详附作可靠连接，并在箱变内IOkV进线处设有组合式避雷器，低压进线总开关处设置谐波电涌保护器，用于防雷保护。b、15m及以上的灯杆和安装于桥梁上的灯杆均按三类构筑物设防，在每根灯杆顶部设置接闪针（杆），接闪针（杆）可选用成品避雷针，也可采用。力25mm热镀锌圆钢，接闪针（杆）与金属灯杆顶部可靠连接。并采用0216mm热镀锌圆钢单独作引下线，下部与灯杆基础钢筋及接地极可靠连接，上部与接闪针（杆）和金属灯杆顶部分别独立可靠连接
14、。接闪针（杆）可参照作法详见图集15D501-P74、75,接闪针（杆）相关设计、制作、安装均由灯杆厂家完成，并与灯杆配套供货。2、接地系统本工程采用TN-S制接地系统，设置专用的PE接地线，为提高末端单相接地故障电流，满足熔断器灵敏度校验，故PE接地线采用与相、零线同截面的铜芯线，与相、零线同管敷设，另外，为防止故障电压沿专用的PE接地线串接，故设置重复接地，要求除在首端和末端设重复接地外，还要求每隔100-150m（须为灯杆间距的整数倍）再设重复接地，接地极为两根长2.5m水平间距为5.0m的L50X5热镀锌角钢接地体，接地线与不少于两根基础钢筋可靠焊接，要求其上部埋深不小于1m,底部制成
