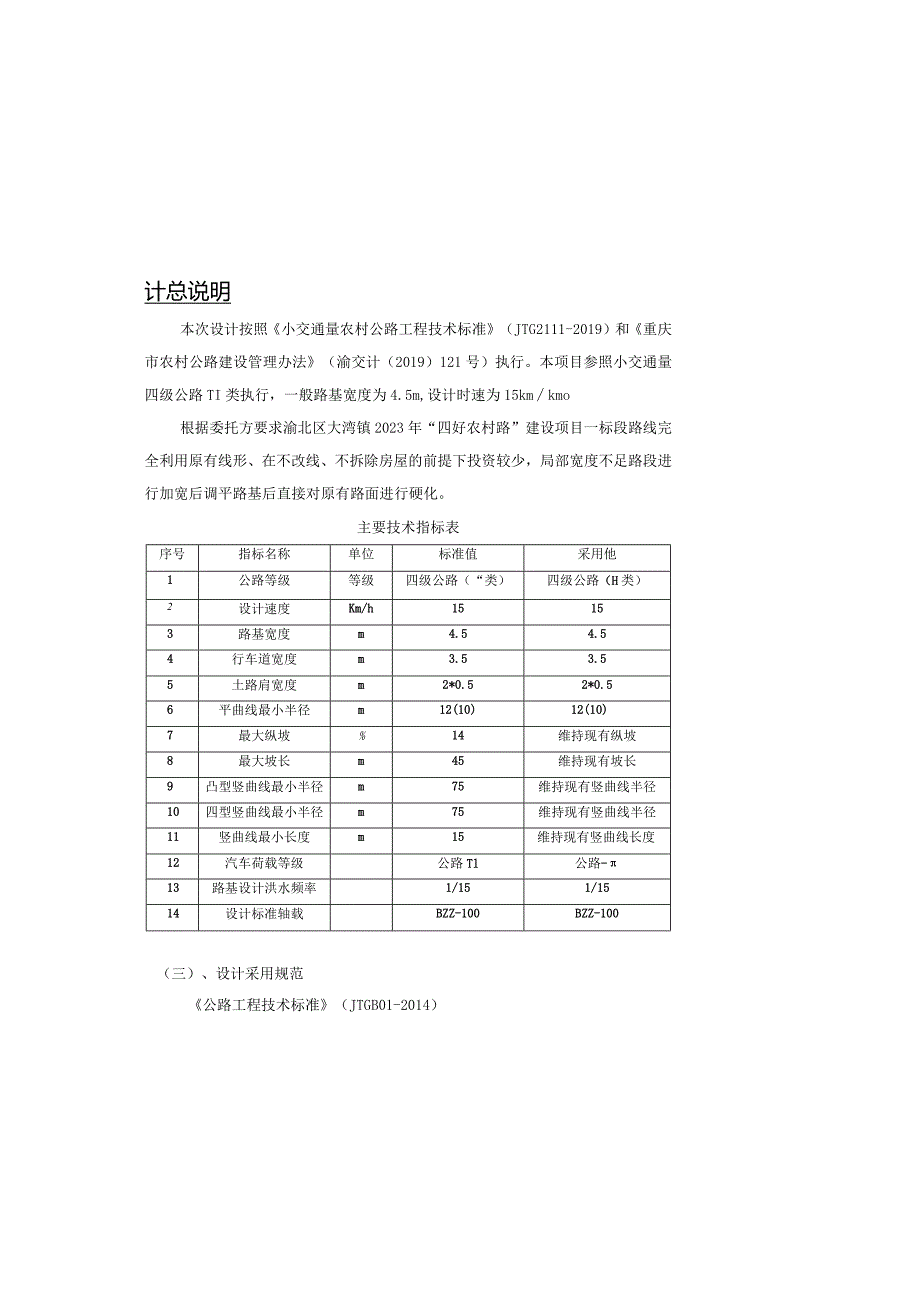

1、计总说明本次设计按照小交通量农村公路工程技术标准（JTG2111-2019）和重庆市农村公路建设管理办法（渝交计（2019）121号）执行。本项目参照小交通量四级公路TI类执行，一般路基宽度为4.5m,设计时速为15kmkmo根据委托方要求渝北区大湾镇2023年“四好农村路”建设项目一标段路线完全利用原有线形、在不改线、不拆除房屋的前提下投资较少，局部宽度不足路段进行加宽后调平路基后直接对原有路面进行硬化。主要技术指标表序号指标名称单位标准值采用他1公路等级等级四级公路（“类）四级公路（H类）2设计速度Km/h15153路基宽度m4.54.54行车道宽度m3.53.55土路肩宽度m2*0.52

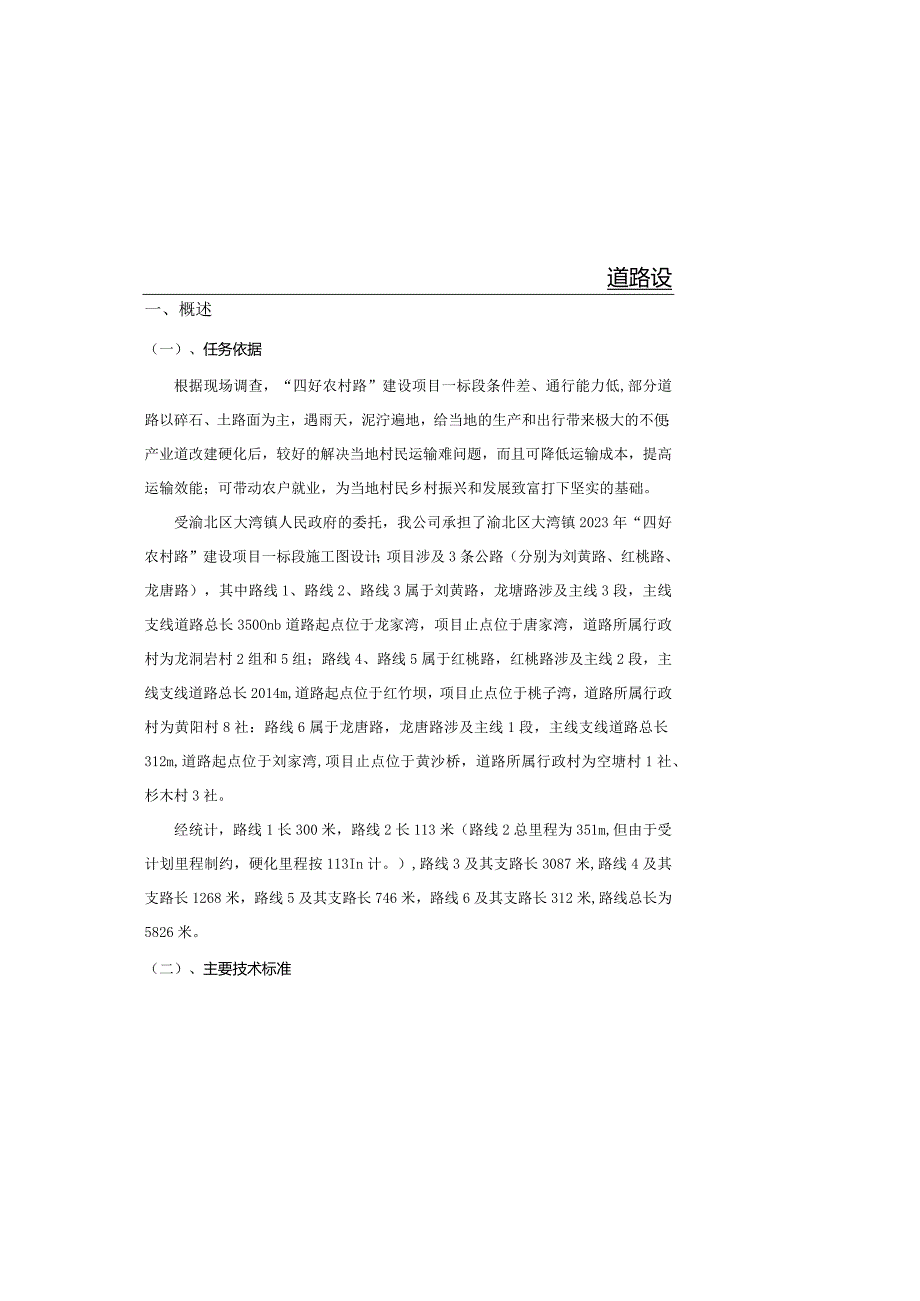

2、*0.56平曲线最小半径m12(10)12(10)7最大纵坡%14维持现有纵坡8最大坡长m45维持现有坡长9凸型竖曲线最小半径m75维持现有竖曲线半径10四型竖曲线最小半径m75维持现有竖曲线半径11竖曲线最小长度m15维持现有竖曲线长度12汽车荷载等级公路Tl公路-13路基设计洪水频率1/151/1514设计标准轴载BZZ-100BZZ-100（三）、设计采用规范公路工程技术标准（JTGB01-2014）道路设一、概述（一）、任务依据根据现场调查，“四好农村路”建设项目一标段条件差、通行能力低,部分道路以碎石、土路面为主，遇雨天，泥泞遍地，给当地的生产和出行带来极大的不便；产业道改建硬化后，
3、较好的解决当地村民运输难问题，而且可降低运输成本，提高运输效能；可带动农户就业，为当地村民乡村振兴和发展致富打下坚实的基础。受渝北区大湾镇人民政府的委托，我公司承担了渝北区大湾镇2023年“四好农村路”建设项目一标段施工图设计；项目涉及3条公路（分别为刘黄路、红桃路、龙唐路），其中路线1、路线2、路线3属于刘黄路，龙塘路涉及主线3段，主线支线道路总长350Onb道路起点位于龙家湾，项目止点位于唐家湾，道路所属行政村为龙洞岩村2组和5组；路线4、路线5属于红桃路，红桃路涉及主线2段，主线支线道路总长2014m,道路起点位于红竹坝，项目止点位于桃子湾，道路所属行政村为黄阳村8社：路线6属于龙唐路，

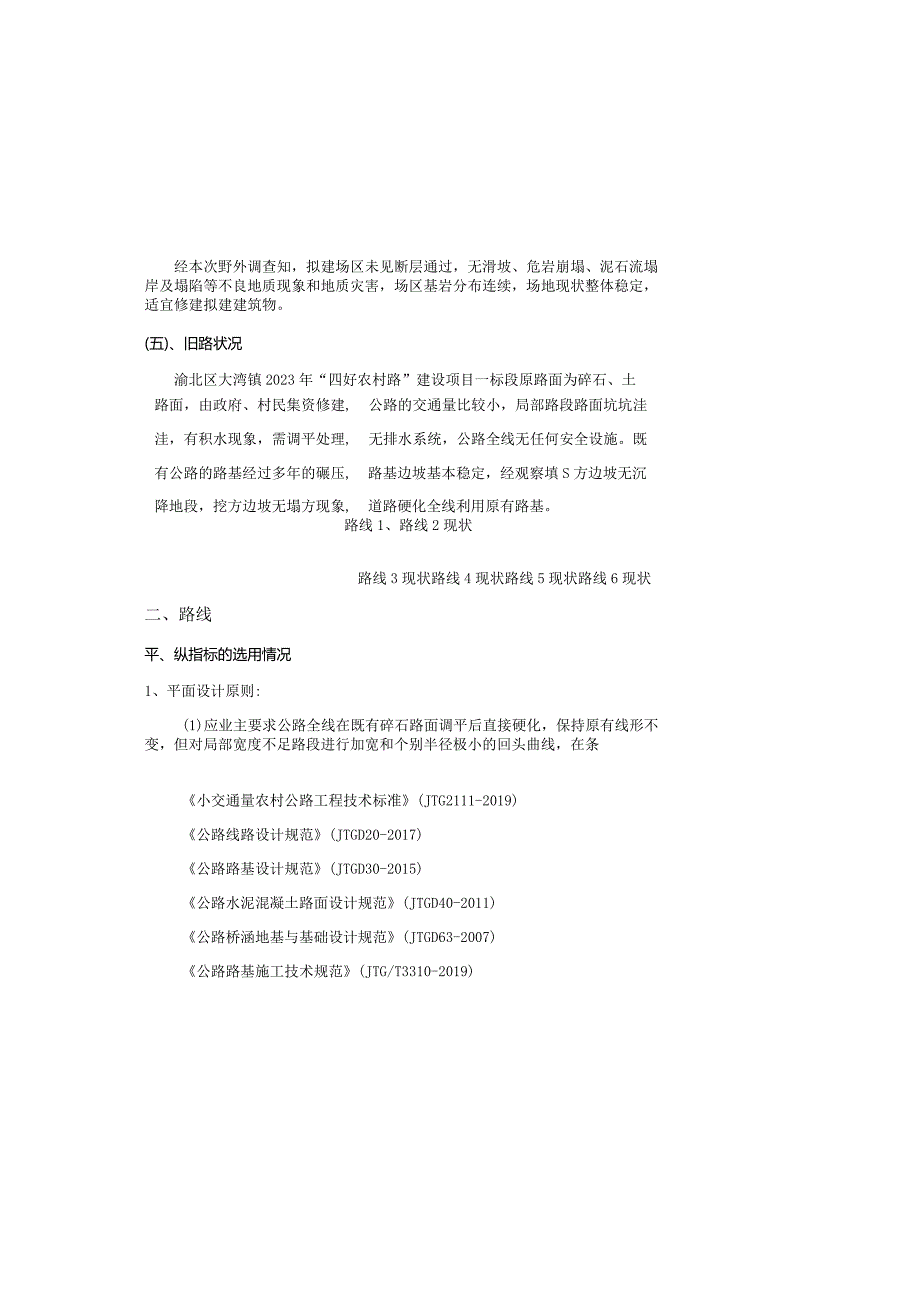

4、龙唐路涉及主线1段，主线支线道路总长312m,道路起点位于刘家湾,项目止点位于黄沙桥，道路所属行政村为空塘村1社、杉木村3社。经统计，路线1长300米，路线2长113米（路线2总里程为351m,但由于受计划里程制约，硬化里程按113In计。）,路线3及其支路长3087米,路线4及其支路长1268米，路线5及其支路长746米，路线6及其支路长312米,路线总长为5826米。（二）、主要技术标准经本次野外调查知，拟建场区未见断层通过，无滑坡、危岩崩塌、泥石流塌岸及塌陷等不良地质现象和地质灾害，场区基岩分布连续，场地现状整体稳定，适宜修建拟建建筑物。(五)、旧路状况渝北区大湾镇2023年“四好农村路
5、”建设项目一标段原路面为碎石、土路面，由政府、村民集资修建,公路的交通量比较小，局部路段路面坑坑洼洼，有积水现象，需调平处理,无排水系统，公路全线无任何安全设施。既有公路的路基经过多年的碾压,路基边坡基本稳定，经观察填S方边坡无沉降地段，挖方边坡无塌方现象,道路硬化全线利用原有路基。路线1、路线2现状路线3现状路线4现状路线5现状路线6现状二、路线平、纵指标的选用情况1、平面设计原则:(1)应业主要求公路全线在既有碎石路面调平后直接硬化，保持原有线形不变，但对局部宽度不足路段进行加宽和个别半径极小的回头曲线，在条小交通量农村公路工程技术标准(JTG2111-2019)公路线路设计规范(JTGD
6、20-2017)公路路基设计规范(JTGD30-2015)公路水泥混凝土路面设计规范(JTGD40-2011)公路桥涵地基与基础设计规范(JTGD63-2007)公路路基施工技术规范(JTG/T3310-2019)公路路面基层施工技术细则(JTGTF20-2015)公路桥涵设计通用规范(JTGD60-2015)公路工程水泥及水泥混凝土试验规程(JTGE30-2005)公路工程抗震规范(JTGB02-2013)工程建设标准强制性条文(公路部分)公路水泥混凝土路面养护技术规范(JTJ073.1-2001)公路工程质量检验评定标准(JTGF80-1-2017)公路工程施工安全技术规范(JTGF90-
7、2015)(四)、路线总体走向及工程概况1、路线总体走向路线位于渝北区大湾镇。本次涉及的5826米硬化公路连接在已硬化的村级公路上。2.场地稳定性与适宜性评价根据现场查看，建构筑物工程地质条件基本适合，场地区地貌类型单一，地形简单，流水顺畅，除塌岸外，未发现岩溶、滑坡、危岩和崩塌、泥石流、采空区、地面沉降等其他不良地质作用可满足道路改造，边沟沟整治工程承载要求和道路硬化构筑物承载力要求。路线3Kl+880vK2+07016.200路线3K2+130-K2+19715.778路线4KO+370KO+42012.700路线4KO+56O-K0+66015.400路线5KO+240K0+31012.
8、600路线5KO+360KO+440-14.900三、安保工程设施本项目对存在安全隐患的路段加强交安设施设计。四、路基、路面路基压实度及填料强度按公路路基设计规范(JTGD30-2015)：1、填方路基与构造物衔接处，路基压实度不小于94也路堤填料为一般砂粘土(普通土)，应符合公路路基设计规范(JTGD30-2015)的要求并符合压实度及强度要求。2、对于路基相对较差，不满足要求时，可采取换填片、碎石等措施以提高路基强度，换填深度不小于50cm。3、路基顶面设计弯沉值W220.6(0.01un)(一)、路基1、路基设计标准：设计行车速度15公里/小时。(1)、路基设、路基标准横断面：件允许的情
9、况下做适当调整。(2)本项目参照乡村公路标准进行设计。部分路段因受经济、地形、地质和其他自然条件限制实施困难的路段依据小交通量农村公路工程技术标准，设计速度采用15kmh的最低时速。2、纵面设计原则：(1)应业主要求保持原有纵坡坡度不变。(2)我室本次对纵坡超标段多处设置减速带，建议业主对纵坡超标路段进行改线处理或增加安全防护措施和警示标志和对纵坡超标路段进行路面刻槽防滑处理，时速采用5kmh以内，确保通行安全。本项目无中型载重货车和中型客车通行，现有道路局部路段纵坡较大，若通过改线等方法对其纵坡进行调整，施工成本高、施工难度大、地协调难度大。又考虑到本项目为硬化项目，故采用利用原有道路纵断面
10、进行设计,针对纵坡超标路段，通过设置减速带、标识标牌、护栏等方式，降低行车安全隐患，各道路纵坡超标路段如下表。纵坡超规范路段一览表路线编号桩号范围纵坡(%)路线1K0+000-K0+080-17.900路线1K0+140K0+300-18.728路线2KO+OOOKO+24016.220路线2K0+290K0+35114.213路线3KO+20(TKO+27014.300路线3KO+55(TKo+610-12.900路线3KO+660K0+79O-14.600路线3Kl+640*1+76015.700路拱横坡：1.5%单向横坡。、路面结构既有公路的路基经过多年的碾压，路基稳定，道路硬化尽量利用
11、原有路基，新修路段采用片碎石基层，全路段路面按轻型交通进行设计，使用以下路面结构。面层：C30水泥混凝土（抗折强度24.0MPa）,厚度20Cm调平层：级配碎石，厚度8cm（3）、基层材料组成设计A、材料要求a.水泥水泥可采用普通硅酸盐水泥、矿渣硅酸盐水泥。宜选用初凝时间不小于45min,终凝时间不迟于60Onlin,强度等级42.5的水泥。水泥质量应符合国家标准。b.集料碎石的粒径不得大于31.5mm,压碎值应不大于35%。集料的级配范围应符合下表的要求。基层集料的级配范围和技术要求屋位通过下列筛孔（E）的质量百分比（%）液限塑性31.5199.54.752.360.60.075(%)(%)
12、基IA10088-9957-7729-4917-358220-7289c.水施工用水符合一般饮用水即可，遇有可疑水源时，应进行实验鉴定。（4）、水泥混凝土面层路面4.5米，设置护栏的路段加宽25cm。(2)、计洪水频率：1/25。(3)、路基设计标高路基设计标高采用路基中线顶标高。(4)、路基曲线加宽、超高本项目考虑到农村公路的特殊性.对硬化路全线平曲线半径R15m弯道加宽。加宽方式按小交通量农村公路工程技术标准取值，在曲线上设置超高，超高方式采用绕路内侧旋转，直线、缓和曲线为超高的过渡段。(5)、路基错车道设置错车道数量根据混凝土路面宽度确定，路面宽4.5m设计3-4个/km：错车道尽量设在
13、通视条件较好的地方。应在不大于300m的距离内选择有利地点设置错车道，使驾驶者能看到相邻两错车道之间的车辆。其路基宽度不小于6.5m,有效面积不应小于20m2受地形限制达不到20m2时则采取增加错车道个数，保证总面积数量。(6)、路基设计根据委托方的使用要求，路基为原有成型路基，本次不再对路基进行设计。(二)、路面设计标准：全路段路面按轻型交通进行设计。、主要技术指标面层类型：采用C30水泥混凝土面层。自然区划：路线经过地区属中华人民共和国自然区划V2区。设计使用年限：10年。当用9作基层时，不得大于基层厚度的0.8倍。在面层中，可采用尺寸为1525mm或2535mm的碎石，嵌缝料可用515m
14、m的石屑：在基层中，可采用尺寸为3550mm或5075mm的碎石，嵌缝料为1525mm的碎石。磨耗层应具有足够的坚实性和稳定性，通常多用坚硬、耐磨、抗冻性强的级配粒料来铺筑。磨耗层的级配组成可按表4T选用。磨耗层矿物的级配号通过下列筛孔（mm）的重量（）小于O.5mm颗初的塑性指数厚度(cm)适用地区252010520.51008010055-7540-6025-501830107437南方潮湿区10075-90507038561835IO-H23南方潮湿区1007590507538562570107423北方半干旱地区1007085557044-5530-45大于834西被干旱地区10075700457520T5107412南方潮湿区100809560-80055010742-3北方半干旱地区
