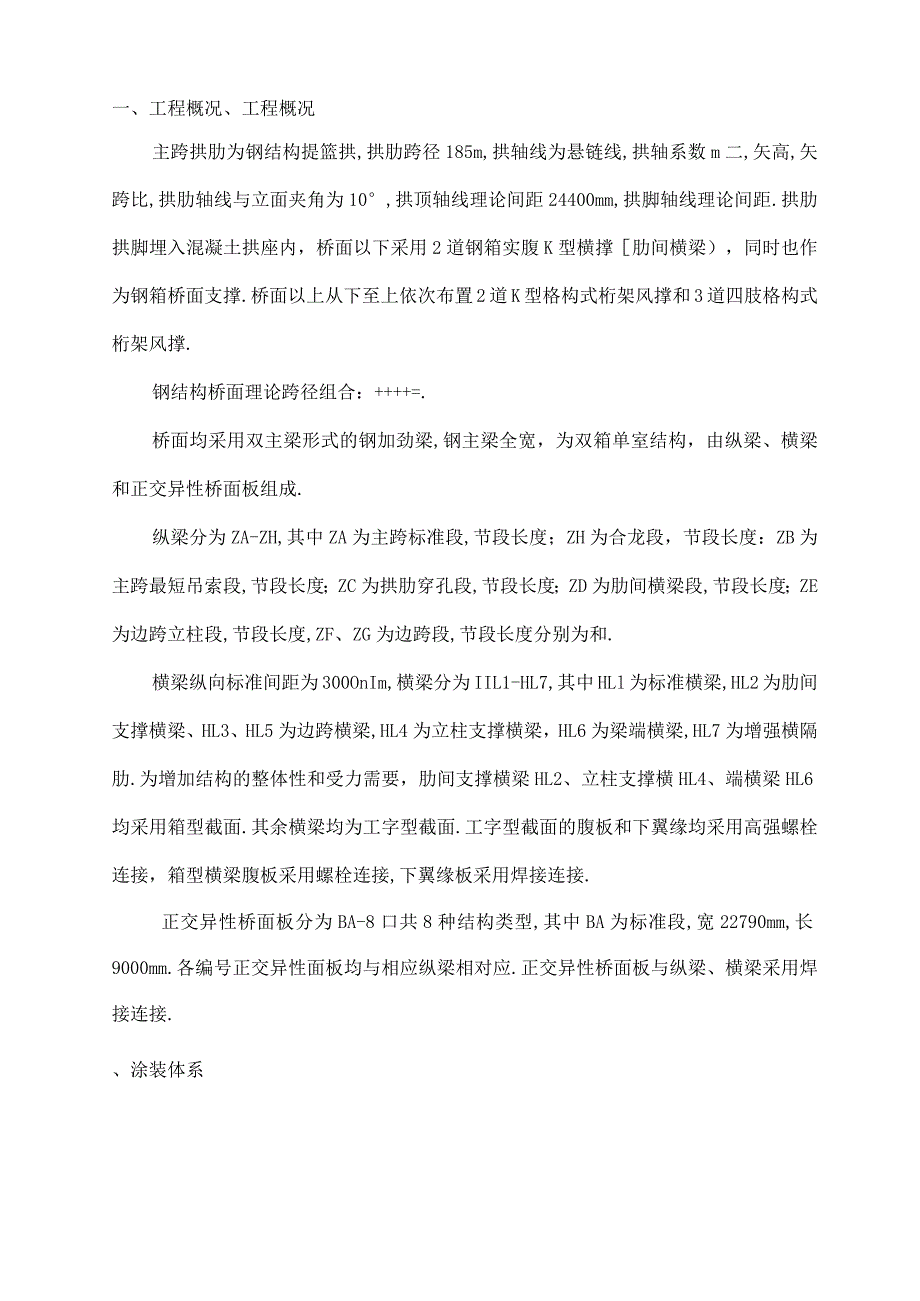

1、惠州市XX大桥防腐涂装工艺XXXX集团股份2021年3月目录一、工程概况、工程概况主跨拱肋为钢结构提篮拱,拱肋跨径185m,拱轴线为悬链线,拱轴系数m二,矢高,矢跨比,拱肋轴线与立面夹角为10,拱顶轴线理论间距24400mm,拱脚轴线理论间距.拱肋拱脚埋入混凝土拱座内，桥面以下采用2道钢箱实腹K型横撑肋间横梁），同时也作为钢箱桥面支撑.桥面以上从下至上依次布置2道K型格构式桁架风撑和3道四肢格构式桁架风撑.钢结构桥面理论跨径组合：+=.桥面均采用双主梁形式的钢加劲梁,钢主梁全宽，为双箱单室结构，由纵梁、横梁和正交异性桥面板组成.纵梁分为ZA-ZH,其中ZA为主跨标准段,节段长度；ZH为合龙段，
2、节段长度：ZB为主跨最短吊索段,节段长度；ZC为拱肋穿孔段,节段长度；ZD为肋间横梁段,节段长度；ZE为边跨立柱段,节段长度,ZF、ZG为边跨段,节段长度分别为和.横梁纵向标准间距为300OnIm,横梁分为IIL1-HL7,其中HLl为标准横梁,HL2为肋间支撑横梁、HL3、HL5为边跨横梁,HL4为立柱支撑横梁，HL6为梁端横梁,HL7为增强横隔肋.为增加结构的整体性和受力需要，肋间支撑横梁HL2、立柱支撑横HL4、端横梁HL6均采用箱型截面.其余横梁均为工字型截面.工字型截面的腹板和下翼缘均采用高强螺栓连接，箱型横梁腹板采用螺栓连接,下翼缘板采用焊接连接.正交异性桥面板分为BA-8口共8种
3、结构类型,其中BA为标准段,宽22790mm,长9000mm.各编号正交异性面板均与相应纵梁相对应.正交异性桥面板与纵梁、横梁采用焊接连接.、涂装体系钢结构的防腐设计遵循?钢结构防护涂装通用技术条件？（GB/T28699-2021）,采用长效防腐涂装方案，防腐设计寿命1525年,选用环境类别为C5-M.钢结构防腐具体方案见下表:防腐方案涂装要求设计值场地钢主梁外外表拱肋外外表（包括箱形杆件内位于端隔板以外的面积）无机硅酸锌车间底漆lX25um厂内外表净化处理无油、枯燥厂内二次外表处理Sa3级，Rz60-100urn厂内电弧喷铝*150um厂内环氧封闭漆1道无厚度要求厂内环氧云铁漆中间漆2道2X
4、60u11i厂内聚氨脂面漆1道1X40u11i厂内氟碳面漆1道1X40u11i现场钢主梁内外表拱肋钢箱内外表（不含桁架拱肋内无机硅酸锌车间底漆lX25um厂内外表净化处理无油、枯燥厂内外表）二次外表处理级，Rz25-60um厂内环氧富锌底漆2道2X40u11i厂内环氧云铁漆中间漆1道IXlOOum厂内环氧厚浆漆2道2X60um厂内钢桥面外表净化处理无油、枯燥厂内二次外表处理级,Rz2560Um厂内环氧富锌底漆1道lX80um厂内U肋封闭内部无机硅酸锌车间底漆lX25um厂内主桁箱形杆件内端隔板以内局部喷砂除锈,并涂一道402m环氧富锌底漆+2002m环氧厚浆漆.箱梁截面形成后,对端隔板以内局部
5、立即采用封闭式举措,端隔板所有缝隙、孔洞使用弹性密封材料封堵严密,预防水汽进入引起钢板锈蚀.箱形杆件端隔板外侧未密封部位腻封前,需对密封部位除绣.密封后，密封外表按与钢结构外外表相同的工艺进行涂装.高强螺栓摩擦面：外表处理：喷砂除锈等级到达级，外表粗糙度Rz602m-100Nm.高强螺栓连接局部摩擦面涂装采用电弧喷涂铝,涂层厚度为1502m,工厂涂层的抗滑移系数不小于,工地安装时抗滑移系数不小于.栓接点外露的铝外表与涂料涂层搭接处应涂装特制环氧富锌防锈底漆.钢梁组装后,栓接点外露的铝涂层用环氧类封孔剂进行封孔,封孔层厚度无要求,涂覆的封孔剂至不被吸收为止.封孔后应加涂相应的配套涂料.栓接点螺栓
6、、螺栓头处涂装特制环氧富锌防锈底漆,涂装前螺栓应除油,螺母和垫片应水洗去除皂化膜.二、钢板预处理所有钢板外表,应进行两次处理,即钢板预处理和构件正式涂装前处理.钢板预处理时即可涂刷1道干膜厚度为25um的无机硅酸锌车间底漆.涂刷油漆时应注意预留焊道.钢板进场经辐板机矫平到达要求后,进入生产车间.三、涂装施工工艺要求、结构处理二次涂装前须对构件外表进行检查,并作出标识.、外表清理梁段进入喷砂房前,在临时存放点清扫钢结构外表的浮沉和附着物;去除外表油污、盐分及杂质.、喷砂（1）喷砂作业环境要求（见表）表喷砂作业环境要求限制要求检测方法空气相对湿度涂装房内（80%干湿球温度计测量再查表换算,或直接用
7、仪器测量空气湿度钢板外表温度2空气露点温度3钢板温度仪测量空气露点露点测试仪或由空气温度和空气相对湿度表求出(2)喷砂、喷漆压缩空气要求要求无油、枯燥、无杂物,全部采用进口大功率空压机,空气出口压力达以上，以提升喷砂质量和喷砂效率.(3)喷砂作业工艺参数(见表)表喷砂工艺参数限制要求压缩空气(无油、无水)喷距200300m喷角6570(杜绝90喷砂)(4)喷砂前准备根据工艺试验选用可以满足标准中清洁度和粗糙度要求的磨料,喷砂施工中适时补充新磨料；测量施工环境的温度和湿度以及钢板外表温度，如不符合上述施工环境要求,应使用除湿、加温等环境限制.喷砂开始前开启空压机,同时有质检员检测出气口压缩空气清
8、洁度，并将检验结果记录于钢结构喷砂除锈质量记录表中.(5)喷砂在喷砂过程中,对内外外表同时进行喷砂处理,喷砂时严格按喷砂工艺参数进行施工.在喷砂过程中，每天至少进行一次环境检测，并根据实际情况安排除湿、加温.磨料使用过程中应定期进行检查,并采用过筛、除灰、补充等处理，以保证磨料正常使用.如果受潮，那么应停止使用，更换新砂或枯燥到达要求后再使用.对于钢梁内外表、钢桥面要求外表到达GB/标准规定的级的要求,钢梁外外表、高强螺栓摩擦外表到达GB/标准规定的级的要求.(6)吸砂、吸尘喷砂后吸砂、吸尘对工件进行清洁处理.由大功率吸砂机、人工辅助去除砂、尘；并用大功率吸尘机进行真空吸尘,使工件外表彻底清洁
9、.此后进入箱梁内部时必须穿戴干净的手套、鞋套.、高强螺栓摩擦面惠州市XX大桥高强螺栓摩擦面的喷涂采用电弧喷铝.经喷砂清理后的钢梁应在4小时以内进行摩擦面涂装.钢梁内外表涂装范围为最边缘螺栓孔中央外延100m11).涂装完成后,用直尺和记号笔，在涂装面上,边缘螺栓孔中央外延IOoInm处划出喷铝面和其它油漆面的分界线,并在喷铝完成后用牛皮纸或者塑料膜对分界线处的喷铝面进行保护.摩擦面涂装工作应在涂装底漆之前完成.高强螺栓摩擦面电弧喷铝：在喷砂合格后,测试环境,到达工艺要求,安装好电弧喷涂机,喷涂机应处于完全良好的状态；压缩空气通过冷却枯燥机净化不得有油、水、杂质等.电弧喷涂施工要求：A、绕丝电弧
10、喷涂前首先进行铝丝的盘丝,盘丝要求丝盘和绕丝机的中轴要同心,绕丝机尽量靠近丝盘,绕丝中丝与丝要紧挨着,不要有压、折、弯等情况发生.B人员配备每套电弧喷涂设备配备两名喷涂操作工,操作工穿戴好劳保用品，呼吸供气正常后进入涂装车间操作,其中一名操作喷涂枪进行喷涂,另一名照看喷涂机并配合操作工工作.C、喷涂施工喷涂开始时首先先合上喷涂机电源,翻开喷涂机供气开关,调剂电流和电压到要求的工艺参数,喷枪对着非喷涂面试喷,喷涂正常后再对需喷涂面进行正式喷涂.为了驱除潮气和消除应力,在热喷涂前,对工件进行预热,预热温度一般限制在95.预处理和喷涂工序之间，需中间停留时，应对经预处理的有效外表采用牛皮纸、塑料膜等
11、进行保护.、喷漆表喷漆作业环境及检测方法工程限制要求检测方法备注环境温度氟碳面漆温度不得彳低于5,环氧富锌底漆温度不得彳低于I(TC,其余涂装温度环境温度在5。C-38oC间温度计测量当与油漆说明书不符合时，应执行油漆相应产品施工说明书空气相对湿度涂装房内(80%4相对湿度仪、干湿度展*钢板外表温度2空气露点温度3。C钢板温度仪、露点测式仪涂装施工前,制造厂和油漆供给商应进行专项涂装工艺试验,涂装工艺试验报监理工程师确认,工艺试验合格前方可进行正式涂装施工.试板按钢梁外外表涂装体系进行涂装施工和检查,试验方案及检验方法见附件一.1）应按设计规定涂层配套进行喷涂,涂装材料、工艺及性能要求等亦应符
12、合设计要求.施工方案必须符合油漆厂商提供的使用说明所规定的要求.2）涂装前应仔细确认涂料的种类、名称及施工位置.3）对双组份涂料要明确混合比例，并搅拌均匀、熟化后使用,混合后如超过使用期，那么不得使用.4）首次进行油漆喷涂工作时,应该在油漆供给商技术代表的指导下进行，以熟悉所用油漆的施工性能.5）涂料应按涂装方法（喷涂或刷涂）、工作温度、湿度,用规定的稀释齐U.如变动稀释剂的品种和用量,必须经监理工程师的批准,否那么不得使用.6）按涂料供给商提供的资料,根据施工的实际温度、湿度等环境因素,确定喷涂的时间间隔,并严格执行；正确记录施工环境条件、油漆品种、数量、涂装部位等参数.7）涂装前应对构件自
13、由边进行倒角，倒弧半径为厂.8）喷漆施工前须对构件外表或前涂层外表进行清理,除去污物,修理缺陷.经喷砂清理后的钢梁应在12小时以内进行涂装.第一道漆未实干前不得涂第二道油漆,两道底漆的间隔时间应该在24h-168h内完成，假设超过168小时，必须将第一道油漆用细砂纸打磨成细微毛状方可施工.9）对于钢梁结构复杂或不易喷涂到的部位应先用刷子进行预涂,然后再进行大面积的油漆喷涂工作.10）应留出工地焊缝处不涂油漆，以免影响焊接质量.11）假设出现油漆起泡严重、色差较大,应立即停止施工.并即使反响到相关部门，由相关部门会同油漆供给商一并解决所发生的问题.12）喷枪所用压缩空气管路必须装有油水别离器,在
14、喷砂除锈或喷涂油漆时,每次都应将空气压机里油水别离器中的水排干净.13）油漆喷涂工作和喷砂除锈同时进行时,油漆喷涂杆件应远离砂房，预防钢梁外表油漆被灰尘污染.14）刚做好油漆的钢梁应预防雨水冲刷,特别是面漆,应及时将钢梁转移到可以避雨的地方.15）当环境温度超过38或钢梁外表温度过高时,容易发生干喷现象，此时应将钢梁移至阴凉处进行涂装作业.16）构件在运输和安装过程中,对损坏的油漆应进行补涂,对大面积损伤的,必须重新砂磨按层修补.局部小面积损伤者用手工打磨,进行修补.17）喷涂时压缩空气的压强保证在/cm2.、钢梁的标号涂装后应在规定的位置,涂刷钢梁标记,并核对钢印号.、杆件的密封箱形杆件端隔
