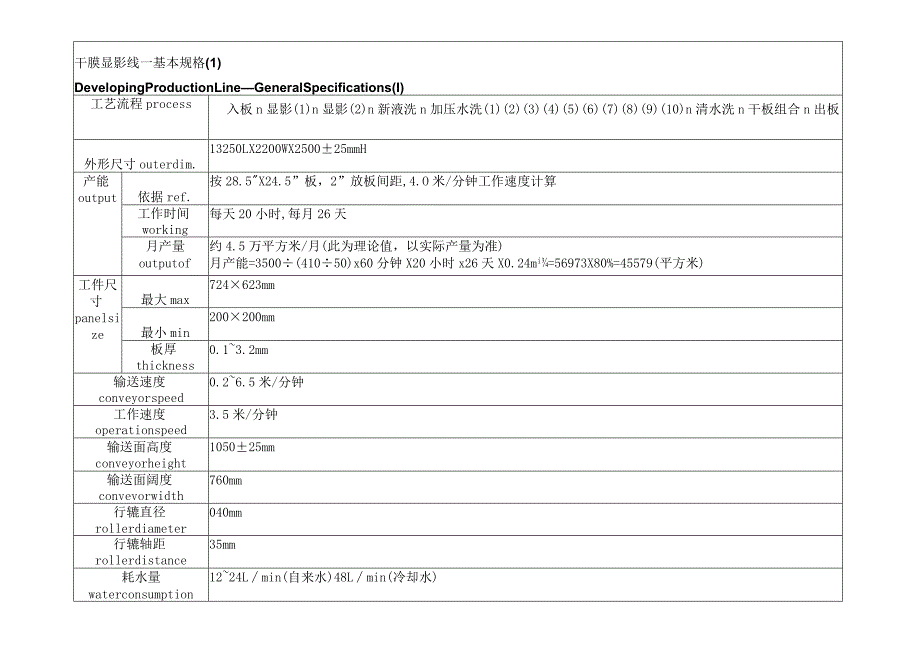

1、干膜显影线一基本规格(1)DevelopingProductionLineGeneralSpecifications(I)工艺流程process入板n显影(1)n显影(2)n新液洗n加压水洗(1)(2)(3)(4)(5)(6)(7)(8)(9)(10)n清水洗n干板组合n出板外形尺寸outerdim.13250LX2200WX250025mmH产能output依据ref.按28.5X24.5”板,2”放板间距,4.O米/分钟工作速度计算工作时间working每天20小时,每月26天月产量outputof约4.5万平方米/月(此为理论值,以实际产量为准)月产能=3500(41050)x60分钟X

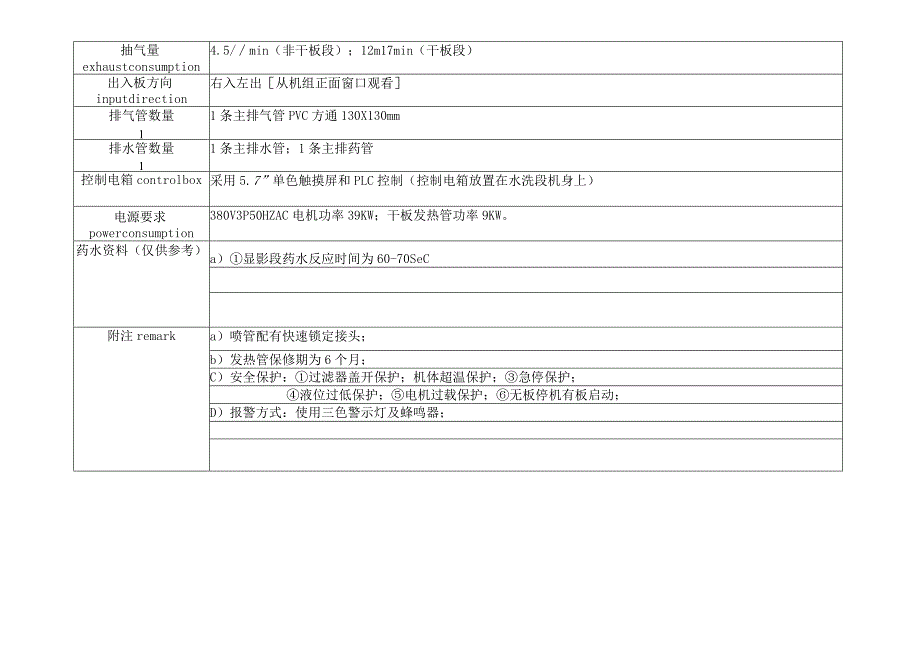

2、20小时x26天X0.24mi=56973X80%=45579(平方米)工件尺寸panelsize最大max724623mm最小min200200mm板厚thickness0.13.2mm输送速度conveyorspeed0.26.5米/分钟工作速度operationspeed3.5米/分钟输送面高度conveyorheight105025mm输送面阔度convevorwidth760mm行辘直径rollerdiameter040mm行辘轴距rollerdistance35mm耗水量waterconsumption1224Lmin(自来水)48Lmin(冷却水)抽气量exhaustconsum
3、ption4.5/min(非干板段);12m17min(干板段)出入板方向inputdirection右入左出从机组正面窗口观看排气管数量11条主排气管PVC方通130X130mm排水管数量11条主排水管;1条主排药管控制电箱controlbox采用5.7”单色触摸屏和PLC控制(控制电箱放置在水洗段机身上)电源要求powerconsumption380V3P50HZAC电机功率39KW;干板发热管功率9KW。药水资料(仅供参考)a)显影段药水反应时间为60-70SeC附注remarka)喷管配有快速锁定接头;b)发热管保修期为6个月;C)安全保护:过滤器盖开保护;机体超温保护;急停保护;液位

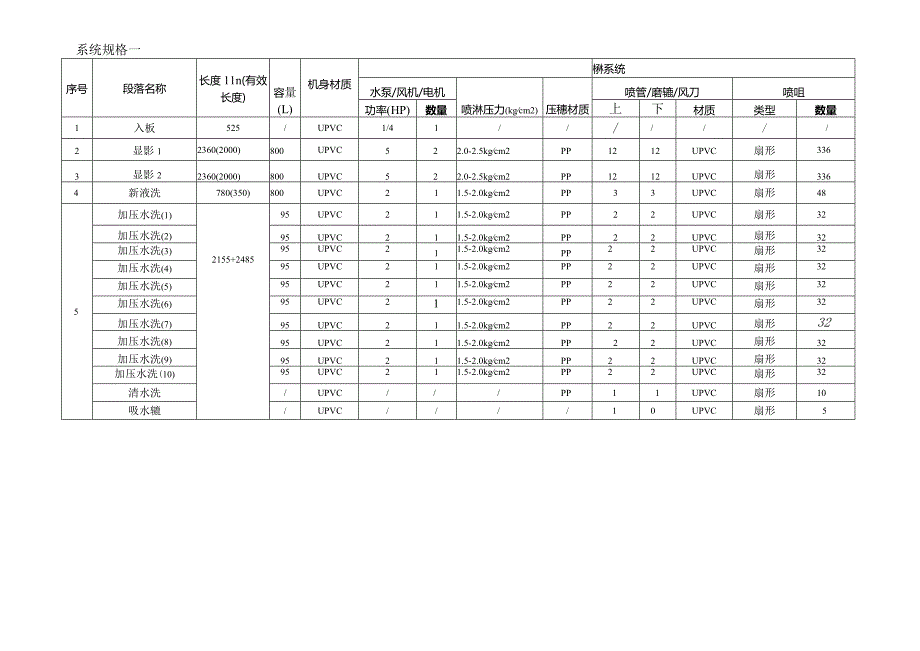

4、过低保护;电机过载保护;无板停机有板启动;D)报警方式:使用三色警示灯及蜂鸣器;系统规格一序号段落名称长度11n(有效长度)容量(L)机身材质楙系统水泵/风机/电机喷淋压力(kgcm2)压穗材质喷管/磨辘/风刀喷咀功率(HP)数量上下材质类型数量1入板525/UPVC1/41/2显影12360(2000)800UPVC522.0-2.5kgcm2PP1212UPVC扇形3363显影22360(2000)800UPVC522.0-2.5kgcm2PP1212UPVC扇形3364新液洗780(350)800UPVC211.5-2.0kgcm2PP33UPVC扇形485加压水洗(1)2155+248
5、595UPVC211.5-2.0kgcm2PP22UPVC扇形32加压水洗(2)95UPVC211.5-2.0kgcm2PP22UPVC扇形32加压水洗(3)95UPVC211.5-2.0kgcm2PP22UPVC扇形32加压水洗(4)95UPVC211.5-2.0kgcm2PP22UPVC扇形32加压水洗(5)95UPVC211.5-2.0kgcm2PP22UPVC扇形32加压水洗(6)95UPVC211.5-2.0kgcm2PP22UPVC扇形32加压水洗(7)95UPVC211.5-2.0kgcm2PP22UPVC扇形32加压水洗(8)95UPVC211.5-2.0kgcm2PP22UP
6、VC扇形32加压水洗(9)95UPVC211.5-2.0kgcm2PP22UPVC扇形32加压水洗(10)95UPVC211.5-2.0kgcm2PP22UPVC扇形32清水洗/UPVC/PP11UPVC扇形10吸水辘/UPVC/10UPVC扇形56干板组合2400/304/52/22铝合金/21/55铝合金/7出板/3041/41/系统规格二序号段落名称阿系统温I控系统排气系统过漉材质过滤数量过滤精度过滤类型其他过滤发热管冷却管材质温控器管径数量备注1入板/入板感应1套2显影1UPVC2100目棉芯+滤袋网床3KW*3支019mm15mSUS304数显式2.52过热保护1套摇摆电机14HP*
7、23显影2UPVC2100目棉芯+滤袋网床3KW*3支019mm15mSUS304数显式2.51过热保护1套摇摆电机14HP*24补充显影UPVC2100目滤袋网床019mm6mSUS304数显式2.51过热保护1套5加压水洗(1)UPVC1100目滤袋网床/加压水洗(2)UPVC1100目滤袋网床/加压水洗(3)UPVC1100目滤袋网床/加压水洗(4)UPVC1100目滤袋网床/加压水洗(5)UPVC1100目滤袋网床/加压水洗(6)UPVC1100目滤袋网床/加压水洗(7)UPVC1100目滤袋网床/加压水洗(8)UPVC1100目滤袋网床/加压水洗(9)UPVC1100目滤袋网床/加压
8、水洗(10)UPVC1100目滤袋网床/清水洗/2.51015Lnin流量计吸水辘/2.51/6干板组合/3.0KW*3支/过热保护1套/7出板/干膜显影线一基本规格(1)DevelopingProductionLineGeneralSpecifications(I)序号No.名称Name规格型号Type&Size数量Qty料号1快置喷咀盖10PCS10106000022快置扇型喷咀芯10PCS10104900033快置喷咀胶圈10PCS10103800024行辘杯土条中心距40mm10PCS10104700095主传动伞齿轮伞齿轮18T10PCS10104300016行辘轴伞齿轮伞齿轮13T
9、10PCS10104300027上直齿轮16T10PCS10104400178下直齿轮16T10PCS10104400179传动轴内外套扁位1410PCS101066000110保险丝2A5PCS103091000211保险丝5A5PCS103091000112过滤网(普通水洗)220W285H孔0O.5(mm)5PCS101065000113半扣30B2PCS102073000114全扣30B2PCS1020720001备注:iRemark影中所列零件为1套:Abovesparepartsinthetableare1SetPackage注意事项:1 .所有SST材质在机台酸碱洗时禁止用盐酸,
10、如用硫酸可用3%或以下,如因药液使用不当造成SST材质腐蚀,不给予更换。2 .禁止强酸、强碱直接在机组主缸内开药。3 .高压水洗段禁止用酸碱洗机,否则引起高压泵零件腐蚀,不给予更换。4 .当使用盐酸药水时,氟含量须少于IOPPM,否则引起钛材质腐蚀,不给予更换。5 .机组保养时,严禁用工业酒精等易燃品洗机,请勿用高压水枪冲洗软胶轮片。6 .电控箱需有新鲜空气或冷气(温度小于25度)入,若因客户不能提供而造成电器元件金属材质发生锈蚀,不给予更换。7 .定期检查电箱散热风扇并清理过滤网。8 .烘干段排一般废气,不可以酸碱性排气管接驳,否则发生腐蚀生锈,不给予更换。9 .车间内环境适宜,若由于环境引
11、起的设备不良,飞仕达不负责任。10 .有冷水需求的设备,需提供冷却水,温度8-10C入水压力2.0-3.Obar.IL有压缩空气的设备,需提供气源,气压5.0-7.Oban12 .有防氧化的设备,干板前的水洗需用D.I水。13 .定期检查并清洁冷却管过滤器。14 .长时间停机设备需将吸水辘取出浸泡,使用前检查其湿度。主要配件一览表(水平机)9电磁阀中国NES客户代码:类别:NoM10压力表台湾华记单面U感温探头美国哈尼威尔序号配件名称产地及品牌备注12输送电机台湾永坤1可编程序控制器(PLC)三菱13水泵电机ABB2触摸屏Pro-face14高压风机蒂斯曼3调频器三菱15PVC板力达4接触器富士16PVC管锚牌5中间继电器日本和泉17HTPP胶粒为日本Shicco
