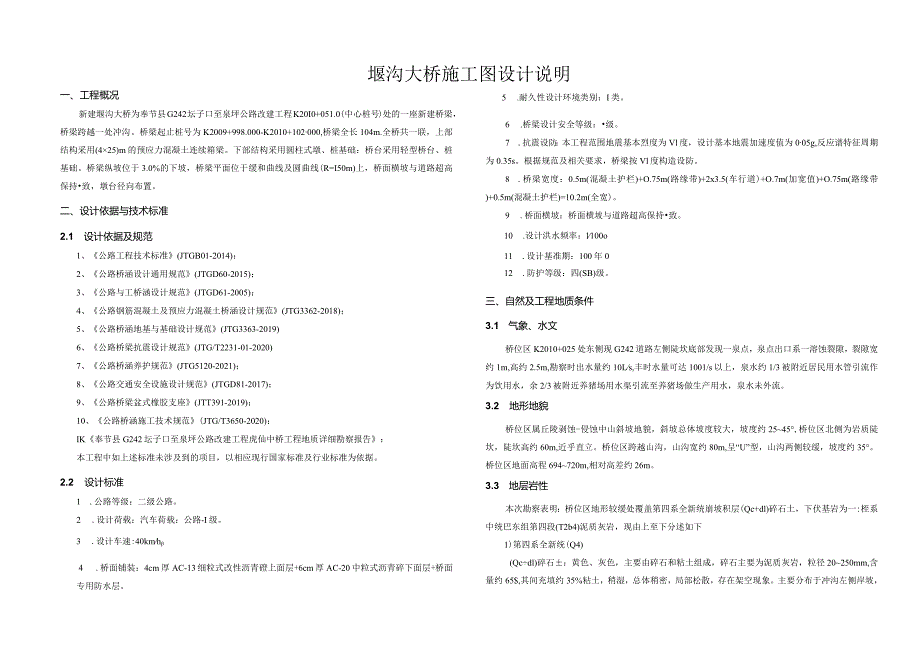

1、堰沟大桥施工图设计说明一、工程概况新建堰沟大桥为奉节县G242坛子口至泉坪公路改建工程K20I0+051.0(中心桩号)处的一座新建桥梁，桥梁跨越一处冲沟。桥梁起止桩号为K2009+998.000-K2010+102000,桥梁全长104m.全桥共一联，上部结构采用(425)m的预应力混凝土连续箱梁。下部结构采用圆柱式墩、桩基础：桥台采用轻型桥台、桩基础。桥梁纵坡位于3.0%的下坡，桥梁平面位于缓和曲线及圆曲线(R=I50m)上，桥面横坡与道路超高保持致，墩台径向布置。二、设计依据与技术标准2.1 设计依据及规范1、公路工程技术标准(JTGB01-2014)：2、公路桥涵设计通用规范(JTGD
2、60-2015)；3、公路与工桥涵设计规范(JTGD61-2005)；4、公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG3362-2018)；5、公路桥涵地基与基础设计规范(JTG3363-2019)6、公路桥梁抗震设计规范(JTG/T2231-01-2020)7、公路桥涵养护规范(JTG5120-2021)；8、公路交通安全设施设计规范(JTGD81-2017)；9、公路桥梁盆式橡胶支座(JTT391-2019)；10、公路桥涵施工技术规范(JTG/T3650-2020)：IK奉节县G242坛子口至泉坪公路改建工程虎仙中桥工程地质详细勘察报告：本工程中如上述标准未涉及到的项目，以相应现行国
3、家标准及行业标准为依据。2.2 设计标准1 .公路等级：二级公路。2 .设计荷载：汽车荷载：公路-I级。3 .设计车速:40kmh4 .桥面铺装：4cm厚AC-13细粒式改性沥青磴上面层+6cm厚AC-20中粒式沥青碎下面层+桥面专用防水层。5 .耐久性设计环境类别：I类。6 .桥梁设计安全等级：级。7 .抗震设防：本工程范围地震基本烈度为Vl度，设计基本地震加速度值为005g,反应谱特征周期为0.35s。根据规范及相关要求，桥梁按Vl度构造设防。8 .桥梁宽度：0.5m(混凝土护栏)+O.75m(路缘带)+2x3.5(车行道)+O.7m(加宽值)+O.75m(路缘带)+0.5m(混凝土护栏)
4、=10.2m(全宽)。9 .桥面横坡：桥面横坡与道路超高保持致。10 .设计洪水频率：l100o11 .设计基准期：100年012 .防护等级：四(SB)级。三、自然及工程地质条件3.1 气象、水文桥位区K2010+025处东侧现G242道路左侧陡坎底部发现一泉点，泉点出口系一溶蚀裂隙，裂隙宽约1m,高约2.5m,勘察时出水量约10Ls,丰时水量可达1001/s以上，泉水约1/3被附近居民用水管引流作为饮用水，余2/3被附近养猪场用水渠引流至养猪场做生产用水，泉水未外流。3.2 地形地貌桥位区属丘陵剥蚀-侵蚀中山斜坡地貌，斜坡总体坡度较大，坡度约2545,桥位区北侧为岩质陡坎，陡坎高约60m,
5、近乎直立。桥位区跨越山沟，山沟宽约80m,呈“U”型，山沟两侧较缓，坡度约35。桥位区地面高程694720m,相对高差约26m。3.3 地层岩性本次勘察表明：桥位区地形较缓处覆盖第四系全新统崩坡积层(Qc+dl)碎石土，下伏基岩为一:桎系中统巴东组第四段(T2b4)泥质灰岩，现由上至下分述如下1)第四系全新统(Q4)(Qcdl)碎石：黄色、灰色，主要由碎石和粘土组成，碎石主要为泥质灰岩，粒径20250mm,含量约65$,其间充填约35%粘土，稍湿，总体稍密，局部松散，存在架空现象。主要分布于冲沟左侧岸坡，揭露厚度10.20(QZK128)43m以上(本次未揭穿)。2)三叠系中统巴东组第四段C2
6、b4)水洞、溶洞等，本次钻探显示岩芯仅局部少量有溶蚀小孔，表明桥位处岩溶发育不强烈，为保证桥梁未来运营安全，建议基坑开挖后，于基底采用钻探的方法，探明基底5m或3倍桩径内危及桥梁安全的岩溶，同时大桥施工过程中加强监控量测工作，避免不良地质灾害发生，确保桥位区地基安全。3.7结论与建议1）通过本次详勘，查明了桥址区工程地质、水文地质条件，取得的资料满足规范要求，可供详细设计使用。2）桥位区基岩岩体的承载力能满足各墩台对基础持力层的要求，建议各墩台以中风化基岩作为持力层。3）拟建桥位区现状稳定，未来在施工开挖中按要求采取合理处理措施后适宜拟建桥梁建设。4）建议0#桥台采用摩擦桩基础，其余墩台采用机
7、械冲（钻孔）灌注桩基础，桩基础施工时，应采取护壁措施及桩底虚土的消除，井应配备相应的排水、通风设备。5）桥位区雨季或遇降雨时，地表水径流急，桥梁修建时应注意地表水径流对施工的影响，应修建必要的抽排水措施。6）基坑（槽）及桩孔开挖后达到设计嵌入深度，经各方检验合格后，应及时封底，避免岩石风化后降低其承载力。场地内中等风化岩石其物理力学性质指标具有一定的变异性，施工时可能在局部地段或部分桩位岩石抗压强度实测值略低或高于标准值的情况，建议设计时予以考虑并预留调整措施，本报告中的岩石强度参数标准值是根据岩石室内试验成果按规范规定统计得出，是反映场地内岩石整体特征的代表值，与具体基础桩位的实测值会存在一
8、定差异，在此提请本报告使用者予以注意。7）建议加强施工验槽工作，确保工程安全。8）建议在施工过程中对地质条件进行进一步校核、检验。9）为保证桥梁未来运营安全，建议基坑开挖后，于基底采用钻探的方法，探明基底5m或3倍桩径内危及桥梁安全的岩溶，同时大桥施工过程中加强监控量测工作，避免不良地质灾害发生，确保桥位区地基安全。岩土体设计参数建议Xk项目岩土名称x天然重度（gcm,）单轴抗压强度（Mpa）岩、土的承载力特征值（Kpa）枇例摩阻力标准值qik（Kpa）基底摩擦系数临时边坡允许值天然饱和素填土天然2.00*3*28*10020*0.25*1：1.50饱和2.05*1*26*泥质灰岩：灰色，局部
9、暗红色，微晶结构，中厚层状构造，主要由粘土矿物、方解石矿物组成，局部夹薄层页岩。为场地主要岩性3.4 地质构造及地震拟建场地地质构造上位处龙池坪背斜北翼近轴部，岩层呈单斜产出，岩层代表性产状为315zrt层面结合一般，属硬性结构面。场内及邻近未发现断层。据路段区地面工程地质测绘，岩层构造裂隙较发育，主要有以下二组：D组裂隙产状为245/84,而多较平直，呈闭合微张状，局部充填泥质，裂隙间距般1.525m,延伸可达25m,未见贯通性张裂隙。2）组裂隙产状为185/76,而多较平直，呈闭合微张状，局部充填泥质，裂隙间距般0.9L8m,延伸可达24m,未见贯通性张裂隙。路段区内，岩层层间裂隙发育，裂
10、隙结合一般差。在地表及陡坎处可观测到多组风化网状裂隙及卸荷裂隙，对路线边坡顶部稳定性有一-定影响。3.5 水文地质条件桥位区地下水类型主要有松散堆积层的孔隙潜水和岩溶裂隙水。前者赋存于土层中。素填土、碎石土属透水层。碳酸盐岩类岩溶水赋存于三会系中统巴东组第四段泥质灰岩岩溶裂隙中，沿岩性变化界面及构造破碎带中岩溶发育强烈，透水、赋水条件好。受岩溶裂隙发育影响，地下水运动不均，其流向主要受岩溶的发育方向控制，泥质灰岩属含水层，为桥位区主要含水层。区域内地下水主要受大气降水补给，场地为陡峻斜坡地形，有利于地表水向斜坡下部径流，最终顺冲沟向西排泄。木次勘察结束后，对钻孔进行抽水试验，钻孔水位未恢复或恢
11、复及其缓慢，表明钻探范围内地下水贫乏，表明勘察时场地内地下水较贫乏。根据经验及公路工程地质勘察规范JTGC20-2011附录K判定（见表K.0.2-1、K.0.2-2、K.0.2-3）,地下水及河水对混凝土结构及钢筋混凝土结构中钢筋具有微腐蚀性；场地内土对混凝土结构及钢筋混凝上结构中钢筋具有微腐蚀性。3.6 不良地质现象及地质灾害据野外工程地质测绘，桥位区无滑坡、危岩、泥石流等其他不良地质现象。根据工程地质测绘，桥位区附近发现有小型桥位区分布岩层为三叠系中统巴东组第四段（T2b4）泥质灰岩，本次地面调查发现K2010+025处东侧现G242道路左侧陡坎底部分布一泉点，泉点出口系一溶蚀裂隙，裂隙
12、宽约1m,未发现其他大型的石芽、溶沟等岩溶现象，未见漏斗、落(I)预应力钢绞线预应力钢绞线采用d=15.20mm的七股II级松弛(低松弛)钢绞线，其技术指标必须符合预应力混凝土用钢绞线(GB/T5224-2014)的要求,抗拉强度标徙值f=1860MPa,弹性模量Ep=I.95XIO5MPao(2)预应力锚具、连接雅、管道预应力锚具和连接器必须符合国际后张预应力混凝土协会(FIB)标准，且符合设计指定的标准和型号要求，并经过正式鉴定和多次在重大桥梁工程中运用、检验过的厂家的产品，其质量应符合国家标准公路桥梁预应力钢绞线用锚具、夹具和连接器(GB/T14370-2015),且建议张拉体系采用与锚
13、固体系配套的张拉设备。预应力管道采用塑料波纹管，其质量规格应符合预应力混凝土桥梁用塑料波纹管(JT/T529-2016)的要求。塑料波纹管物理力学性能序号项目指标1环刚度242横向载荷集中载重载荷下外径/内径W10%3柔韧性专用塞规能顺利通过4密封性不破裂，不漆漏5耐磨损性张拉磨损后残余壁厚1间6粘结性能2b4.6 伸缩缝设计中采用的伸缩缝产品应符合中华人民共和国交通行业标准公路桥梁伸缩装置通用技术条件(JT/T327-2016),要求伸缩缝型钢均采用耐候钢并进行镀锌处理，镀锌量不小于500g11伸缩装置中防尘、防水所使用橡胶材料为纯橡胶，严禁使用再生橡胶。安装时梁端预留缝的宽度应根据安装温度
14、进行调整，且应在伸缩缝厂方的指导下安装。4.7 支座设计中采用的各种型号支座必须是经过正式鉴定和在重大桥梁工程中运用、检验过的厂家的产品，要求具有良好的耐久性，其质量应符合中华人民共和国交通行业标准公路桥梁盆式橡胶支座(JT391-2019)的要求，使用寿命不小于15年。4.8 混凝土外加剂外加剂应采用品质稳定、且与胶凝材料具有良好相容性的产品。减水剂宜采用高效聚段酸高性能减水剂，性能指标应符合混凝土外加剂(GB8076-2008)的规定，减水剂掺量以及与水泥碎石土天然2.00*13*24*250*70*0.30*1：1.50饱和2.05*11*20*强风化泥质灰岩2.60*/Z300*120
