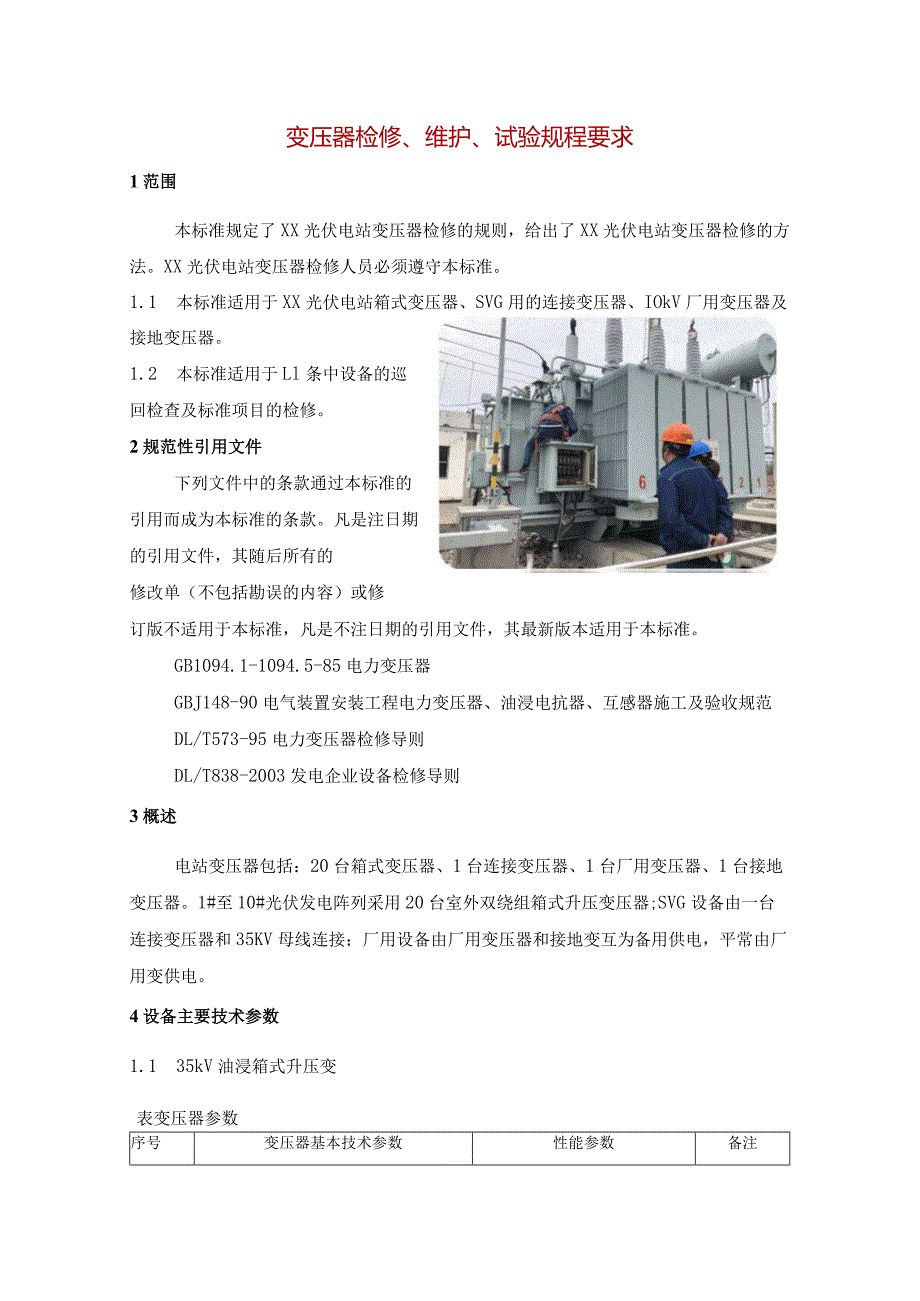

1、变压器检修、维护、试验规程要求1范围本标准规定了XX光伏电站变压器检修的规则，给出了XX光伏电站变压器检修的方法。XX光伏电站变压器检修人员必须遵守本标准。1.1 本标准适用于XX光伏电站箱式变压器、SVG用的连接变压器、IOkV厂用变压器及接地变压器。1.2 本标准适用于Ll条中设备的巡回检查及标准项目的检修。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。GB1094.1-1094.5-85电力变压器GBJ148-90电气装置安装工程电力变

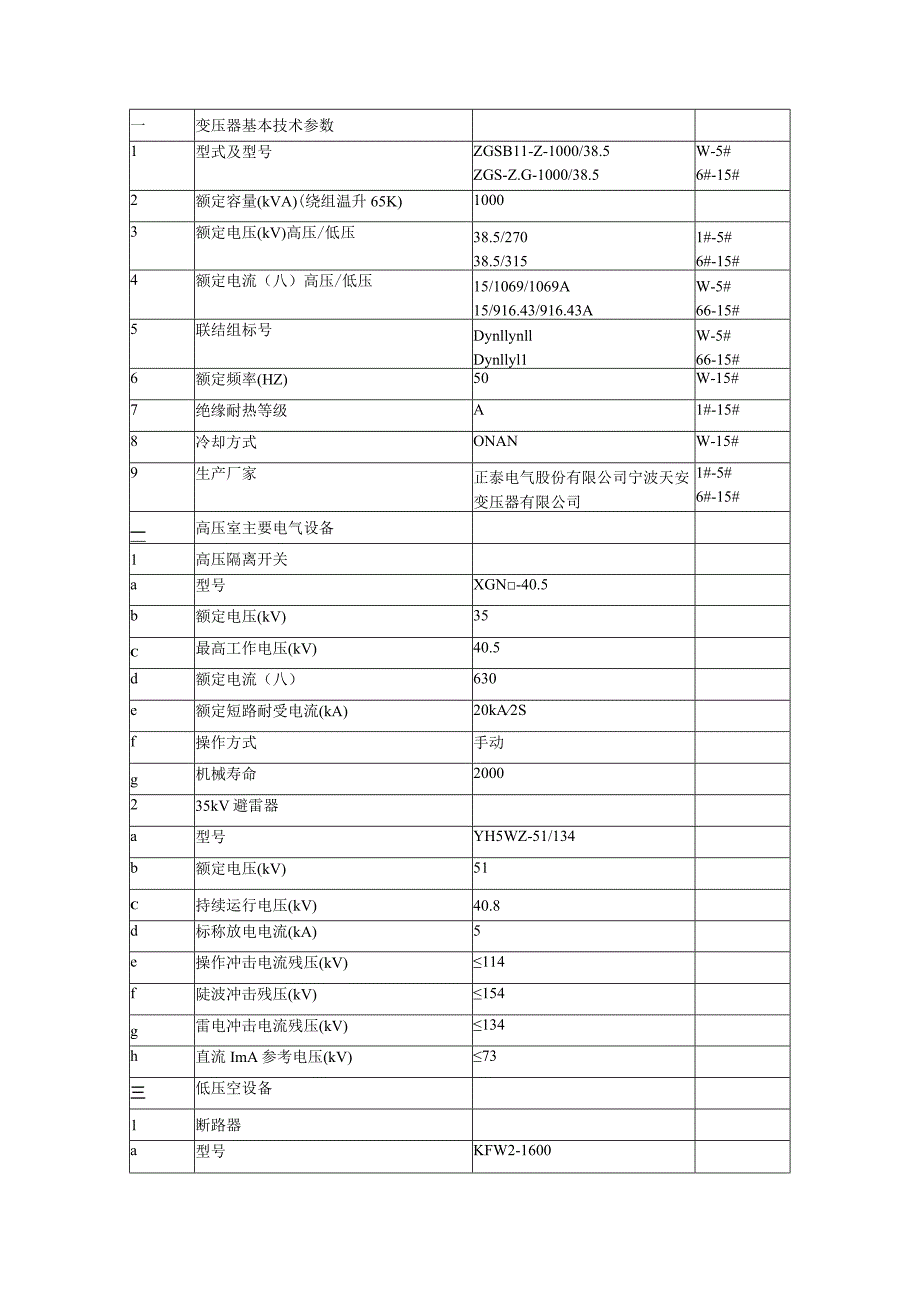

2、压器、油浸电抗器、互感器施工及验收规范DL/T573-95电力变压器检修导则DL/T838-2003发电企业设备检修导则3概述电站变压器包括：20台箱式变压器、1台连接变压器、1台厂用变压器、1台接地变压器。1#至10#光伏发电阵列采用20台室外双绕组箱式升压变压器;SVG设备由一台连接变压器和35KV母线连接；厂用设备由厂用变压器和接地变互为备用供电，平常由厂用变供电。4设备主要技术参数1.1 35kV油浸箱式升压变表变压器参数序号变压器基本技术参数性能参数备注一变压器基本技术参数1型式及型号ZGSB11-Z-1000/38.5ZGS-Z.G-1000/38.5W-5#6#-15#2额定容量
3、(kVA)(绕组温升65K)10003额定电压(kV)高压/低压38.5/27038.5/3151#-5#6#-15#4额定电流（八）高压/低压15/1069/1069A15/916.43/916.43AW-5#66-15#5联结组标号DynllynllDynllyl1W-5#66-15#6额定频率(HZ)50W-15#7绝缘耐热等级A1#-15#8冷却方式ONANW-15#9生产厂家正泰电气股份有限公司宁波天安变压器有限公司1#-5#6#-15#一高压室主要电气设备1高压隔离开关a型号XGN-40.5b额定电压(kV)35C最高工作电压(kV)40.5d额定电流（八）630e额定短路耐受电流

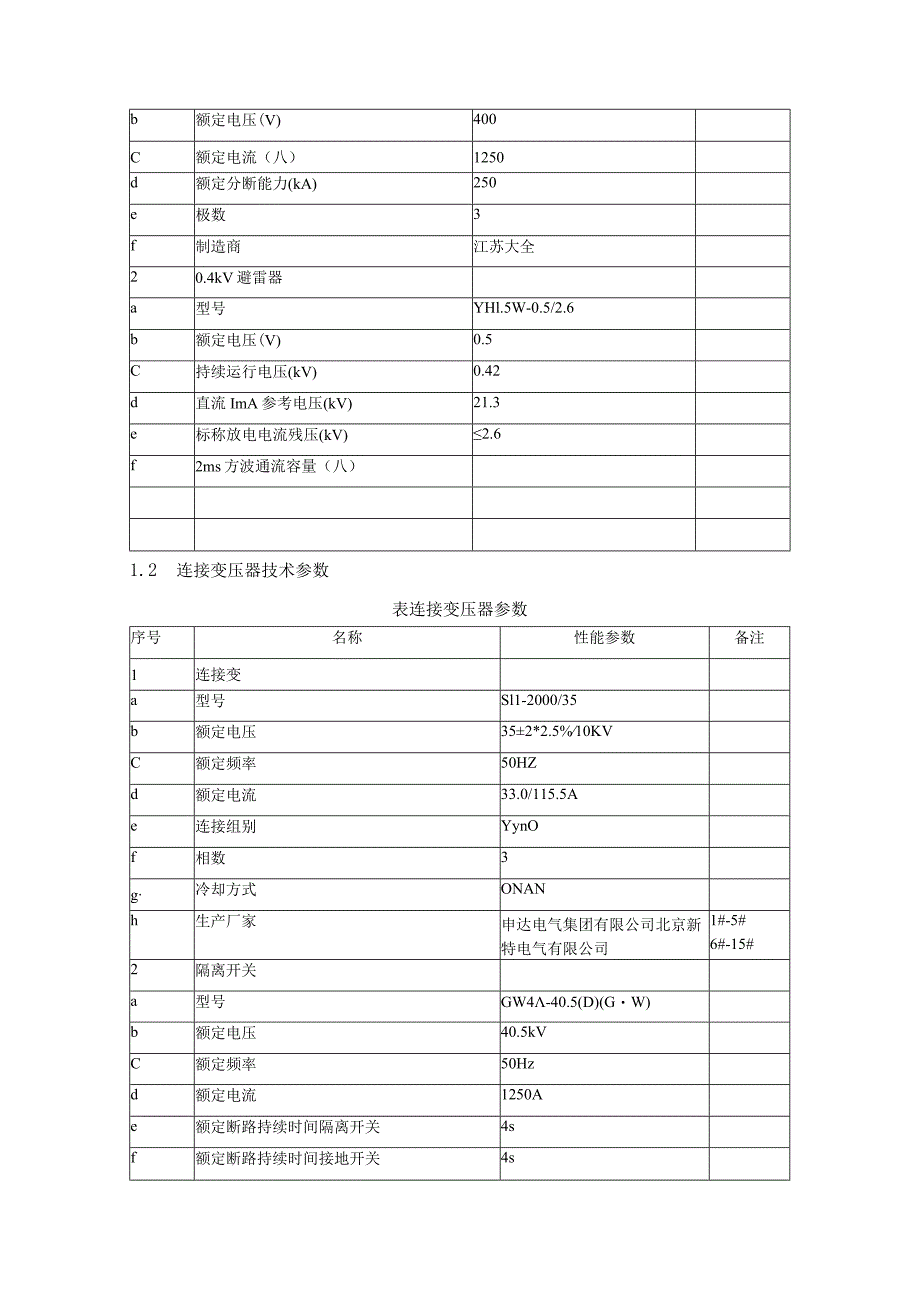

4、(kA)20kA2Sf操作方式手动g机械寿命2000235kV避雷器a型号YH5WZ-51/134b额定电压(kV)51C持续运行电压(kV)40.8d标称放电电流(kA)5e操作冲击电流残压(kV)114f陡波冲击残压(kV)154g雷电冲击电流残压(kV)134h直流ImA参考电压(kV)73三低压空设备1断路器a型号KFW2-1600b额定电压(V)400C额定电流（八）1250d额定分断能力(kA)250e极数3f制造商江苏大全20.4kV避雷器a型号YHl.5W-0.5/2.6b额定电压(V)0.5C持续运行电压(kV)0.42d直流ImA参考电压(kV)21.3e标称放电电流残压(
5、kV)2.6f2ms方波通流容量（八）1.2 连接变压器技术参数表连接变压器参数序号名称性能参数备注1连接变a型号Sl1-2000/35b额定电压352*2.5%10KVC额定频率50HZd额定电流33.0/115.5Ae连接组别YynOf相数3g冷却方式ONANh生产厂家申达电气集团有限公司北京新特电气有限公司1#-5#6#-15#2隔离开关a型号GW4-40.5(D)(GW)b额定电压40.5kVC额定频率50Hzd额定电流1250Ae额定断路持续时间隔离开关4sf额定断路持续时间接地开关4sgImin工频耐受电压（有效值）断口118kVhImin工频耐受电压（有效值）对地95kVi接地开
6、关合闸过程中的最短距离时53kVJ额定雷电冲击耐受电压（峰值）断口215kVk额定雷电冲击耐受电压（峰值）对地185kV1额定短时耐受电流31.5km额定峰值耐受电流80kAn机械寿命5000次O生产厂家江苏省如高高压电器有限公司成都凯玛电气有限公司W-5#6#-15#1.3 接地变压器技术参数表接地变主要参数项目参数型号DKSC-500/35-250/0.4容量500250kVA额定电压35KV0.4KV联结组别ZNynll额定电流4.12A360.9A冷却方式AN绝缘耐热等级F短时间中性点电流和持续时间100AIOS生产厂家思源电气股份有限公司1.4 站用变压器技术参数表站用变主要参数项目
7、参数型号S11-M-250/10容量250kVA额定电压10KV0.4KV联结组别Yyn冷却方式ONAN绝缘水平LI75AC35/AC5KV生产厂家浙江同兴变压器有限公司5 .总则5.1 变压器的安全运行直接关系到发供电质量，对电力系统和电站的稳定运行有着非常重要的作用，因此，变压器的检修、维护、调试、管理应按本规程要求进行；5.2 变压器检修维护人员负责变压器设备的检修、事故处理及日常维护；5.3 变压器检修维护人员应根据上级部门的指示及电力系统运行要求，及时计算、更改变压器有关整定参数；执行变压器的反事故措施，完成变压器的技术改造工作；5.4 变压器设备检修、调试完毕，检修人员应及时详细交
8、待装置的技术变动情况和整定参数；负责整理原始资料，提交试验报告，修订图纸；5.5 设备检修人员应熟悉系统和设备的结构、性能和原理，熟悉设备的检修工艺、工序、调试方法和质量标准，熟悉安全工作规程（“三熟”）；能掌握钳工、电工技能；能掌握与本职业密切相关的其他几种技能；能看懂图纸并绘制简单的零部件图和电气原理图（“三能”）。6 .变压器的运行维护和设备管理6.1 定期维护为使油浸箱变压器长期保持良好的运行状态，至少每3个月要定期检查1次。主要作好以下几方面的工作。a.定期搞好清扫箱变的环境卫生要经常进行打扫。至少每月要用干燥压缩空气吹净或用吸尘器清除箱变内部灰尘；b.认真检查变压器紧固端头和连接件
9、变压器在运行过程中，不可避免地出现端头受力、振动而引起紧固件、连接件松动，产生过热点，影响变压器的正常运行。所以，要定期检查变压器紧固端头和连接件。在高、低压及可能产生过热的地方，可设置示温蜡片以作警示；c.检查凝露现象，预防铁芯锈蚀在雨季潮湿季节，空气湿度较大。由于温差的作用，空气中的水分变成水珠附着在变压器防护壳的内壁上，尤其是变压器的铁芯都暴露在空气中，很容易锈蚀，从而使变压器的损耗增加，效率下降，影响使用寿命。所以，若发现变压器有潮湿凝露现象，要及时用电热器、热风进行干燥处理，以防绝缘被击穿；同时，要定期对变压器进行防锈、除锈处理，以保证变压器正常运行；d.定期检查绝缘劣化程度查绝缘劣
10、化程度，主要看变压器浇注树脂及支撑线圈的垫块有无变色和开裂现象，必要时可进行绝缘电阻测量。在25C下,测量绝缘电阻不得低于表4-5的规定，若低于表4-5的规定，应及时清除绝缘组表面、端子支架和支撑垫块等处的污物、灰尘。必要时，对变压器进行热风干燥，使其恢复绝缘水平。表绝缘电阻值的规定额定电压kV352210631以下绝缘电阻/MQ1005030201056.2从事变压器检修维护及文明公约a.为确保变压器安全稳定运行，从事变压器运行维护的人员应增强责任心,培养良好的工作作风；b.在检查的全过程中严格执行、遵守所从事项目的操作规程,安全、技术、要求任何工作必须安全满足时进行；c.从思想上高度重视维
11、护工作，在维护中牢固树立安全第一、文明生产的意识；d.强化劳动纪律，杜绝无政府主义行为；e.对从事接触有害气体或物质时，切实地做好防护用品的准备工作，必要时要有应急措施；f.凡从事高空作业或进入高空作业区必须带好安全帽和安全带，上下传递物品时不得投掷；g.进入变压器维护现场，不允许嬉闹、打闹玩耍；h.各项负责人要切实做好安全、文明、技术措施，把好关；i.进入工作现场的穿戴必须合乎要求；j.凡使用的工器具、物品要进行实物登记和实行注销制度；k.当每日或每项工作进行完毕时，必须将工作现场、工器具、材料等清理干净、彻底，由工作负责人或班组自检通过。6.3 变压器运行中发现的缺陷应尽快组织检修维护人员
12、进行处理，防止故障范围扩大。6.4 变压器的检修工作由发电厂运维人员管理。所有变压器设备的停电检修工作，检修人员均应记入变压器检修履历。6.5 维护类别及周期表维护类别及周期类别周期备注运行维护每天对变压器巡视检查1认真作好抄表记录2随时检查变压器负载情况3检测和监听变压器有无异常声响。4随时观察温控器的变化，特别是过载运行时。定期维护至少每3个月1次1定期搞好变压器室及变压器的清扫工作。2认真检查变压器紧固端头和连接件。3定期检查绝缘劣化程度。6.6检修的类别及周期表4-7类别周检修类别及周期期类别周期备注C级检修每年一次B级检修1变压器一般在投入运行后的5年内和以后每间隔10年进行一次。2
13、若变压器经过试验与检查并结合运行情况，判定有内部故障，才进行检修。3当变压器承受出口短路后，综合分析判断，可考虑提前检修。4运行后变压器，当发现异常状况或经试验判断内部有故障时,应提前进行检修；运行正常的变压器经综合诊断分析良好，公司主管生产经理批准，可适当延长检修周期。B级检修项目包括C级检修的所有项目。B级检修即变压器在原地进行的内部检修。7.C级检修7.1检修前的准备工作a.收集在运行中存在的缺陷项目，分析缺陷确定能在C级检修中予以消除。在停电期间，对缺陷再做进一步的了解，以判断其损坏程度对设备安全运行的影响程度；b.确定检修的特殊项目。即为确保安全运行需要，进行的改进项目等;c.制定特殊检修项目的实施方案，其中包括技术措施、安全措施、特殊的检修工艺、特制的工具等；d.设备和器材的准备。对检修项目中所需要的设备及耗用器材，应在开工前准备妥当，放在现场，并检查数量、规格、质量应符合要求。7.2变压器检修需开具电气第一种工作票a.35kV室外箱式升压变压器所做措施为：1）相应变压器的逆变器停机；2）逆变器交流输出断
