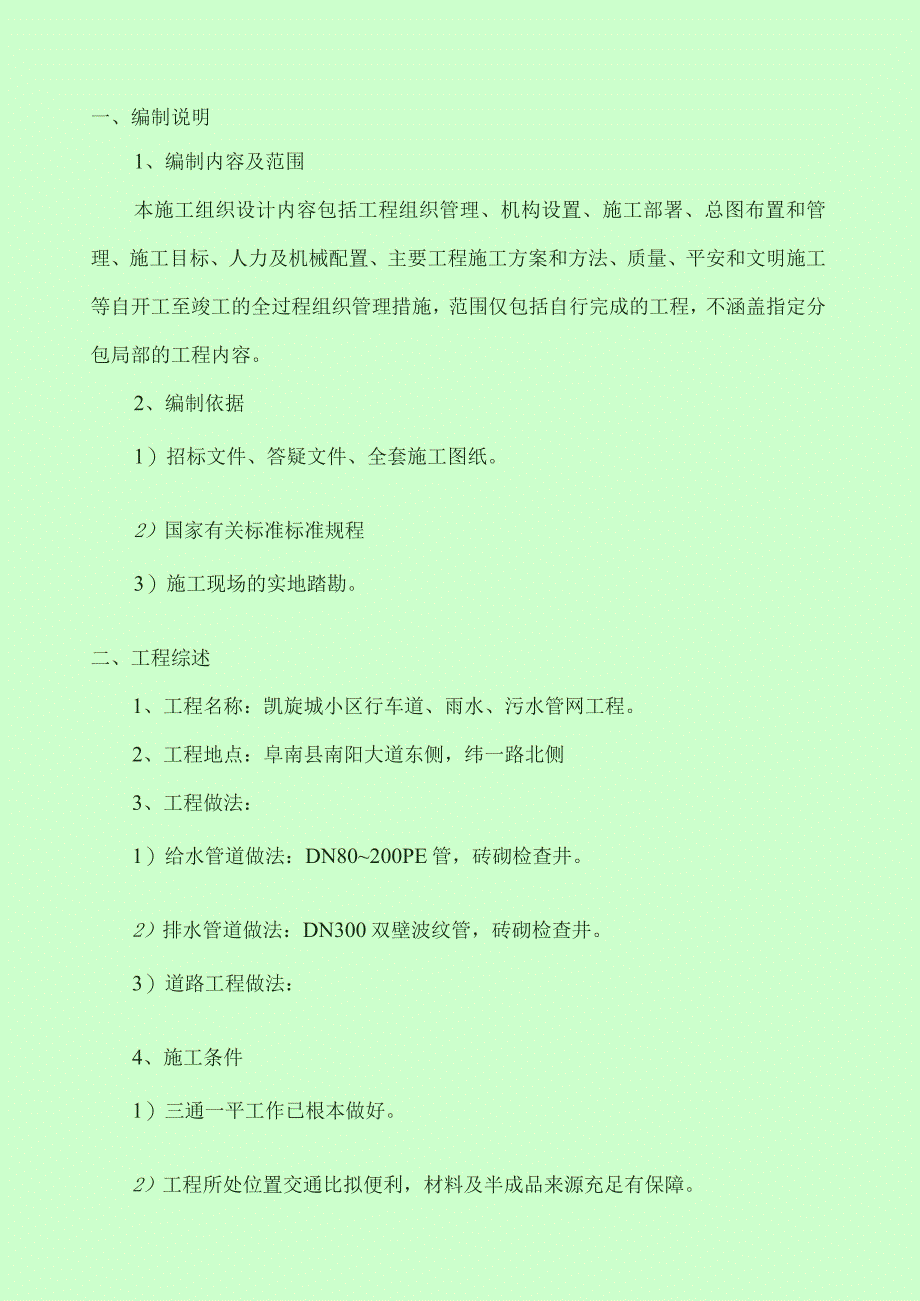

1、一、编制说明1、编制内容及范围本施工组织设计内容包括工程组织管理、机构设置、施工部署、总图布置和管理、施工目标、人力及机械配置、主要工程施工方案和方法、质量、平安和文明施工等自开工至竣工的全过程组织管理措施，范围仅包括自行完成的工程，不涵盖指定分包局部的工程内容。2、编制依据1）招标文件、答疑文件、全套施工图纸。2）国家有关标准标准规程3）施工现场的实地踏勘。二、工程综述1、工程名称：凯旋城小区行车道、雨水、污水管网工程。2、工程地点：阜南县南阳大道东侧，纬一路北侧3、工程做法：1）给水管道做法：DN80200PE管，砖砌检查井。2）排水管道做法：DN300双壁波纹管，砖砌检查井。3）道路工程

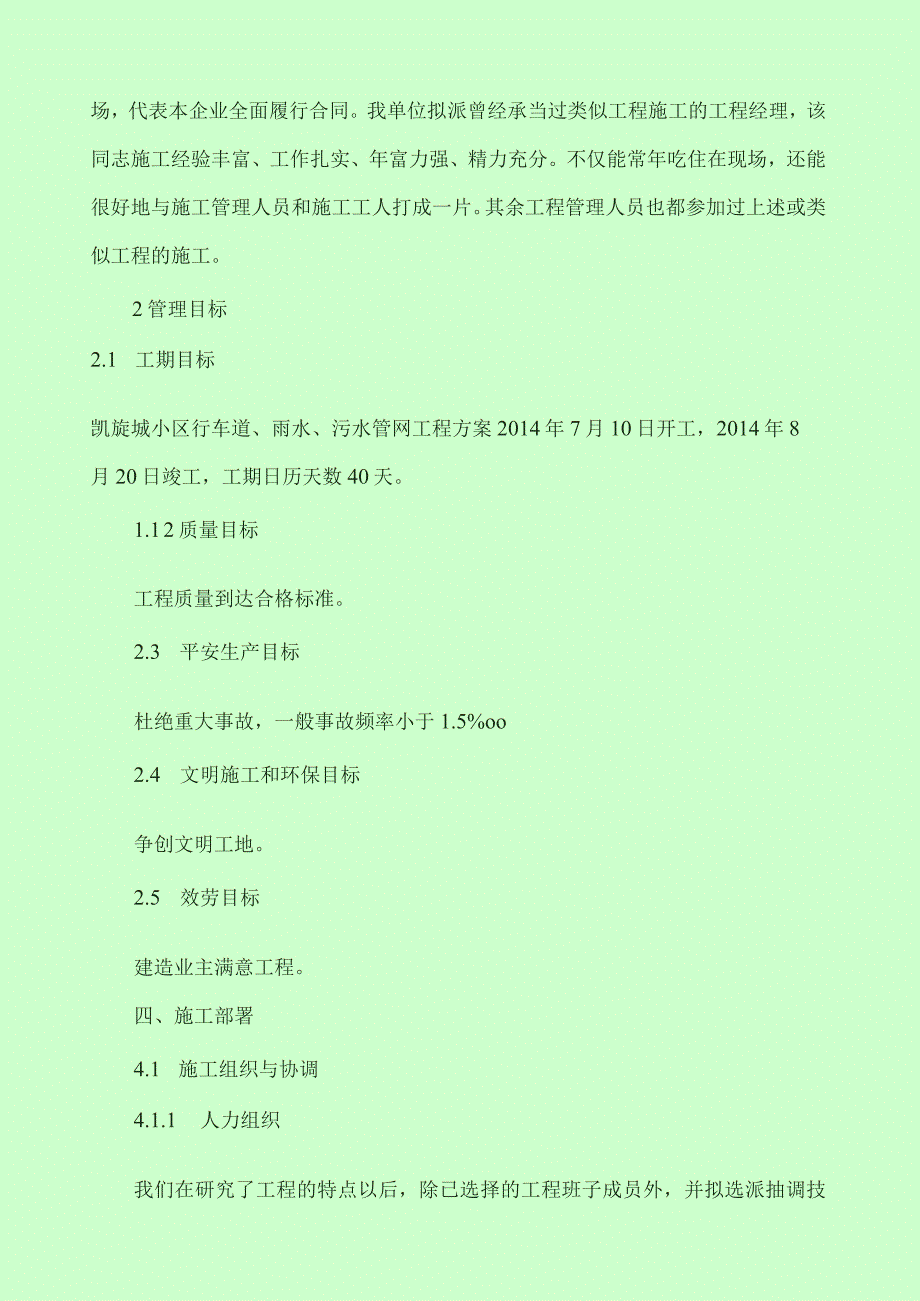

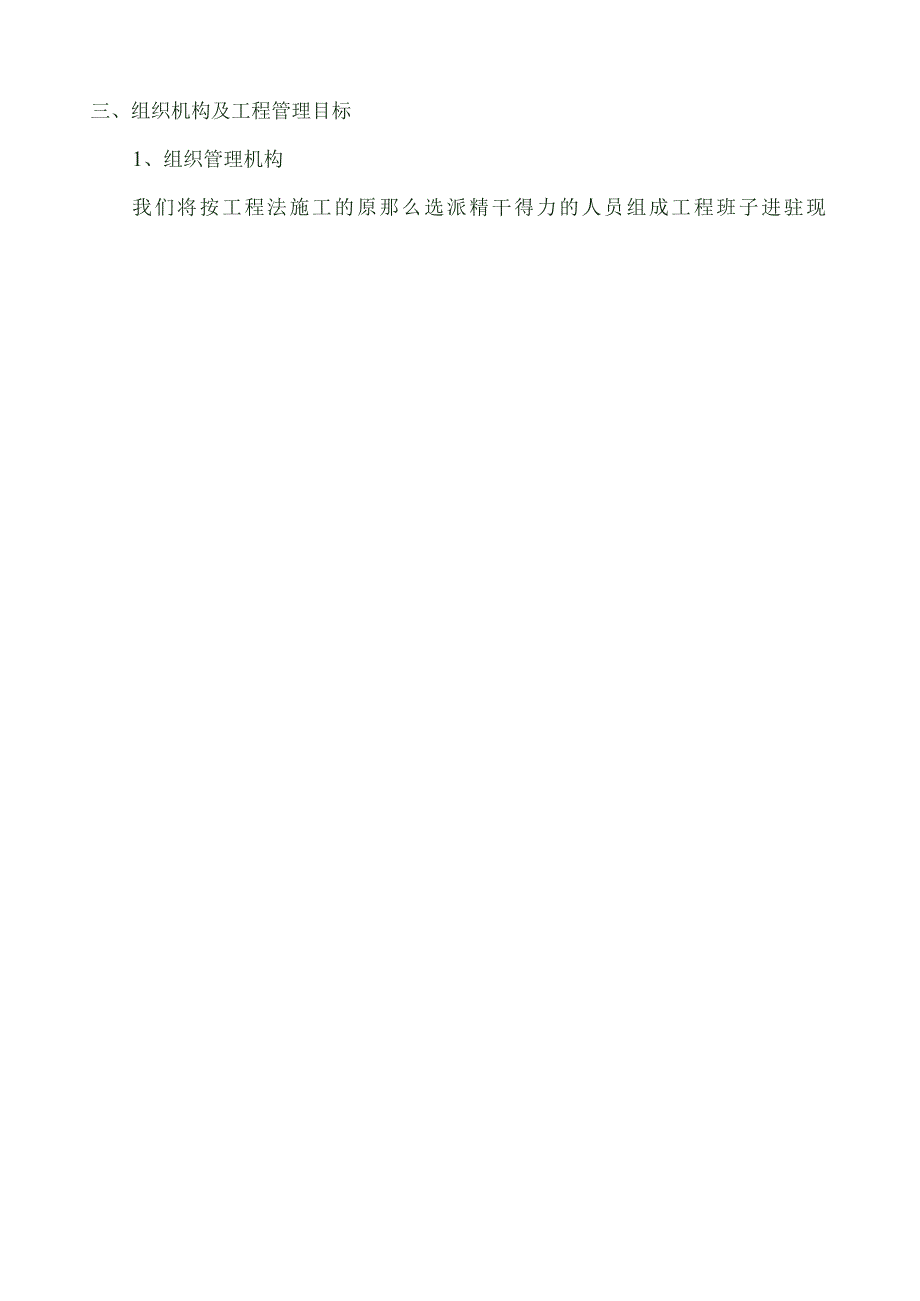

2、做法：4、施工条件1）三通一平工作已根本做好。2）工程所处位置交通比拟便利，材料及半成品来源充足有保障。三、组织机构及工程管理目标1、组织管理机构我们将按工程法施工的原那么选派精干得力的人员组成工程班子进驻现场，代表本企业全面履行合同。我单位拟派曾经承当过类似工程施工的工程经理，该同志施工经验丰富、工作扎实、年富力强、精力充分。不仅能常年吃住在现场，还能很好地与施工管理人员和施工工人打成一片。其余工程管理人员也都参加过上述或类似工程的施工。2管理目标2.1 工期目标凯旋城小区行车道、雨水、污水管网工程方案2014年7月10日开工，2014年8月20日竣工，工期日历天数40天。1.1 2质量目标
3、工程质量到达合格标准。2.3 平安生产目标杜绝重大事故，一般事故频率小于1.5%oo2.4 文明施工和环保目标争创文明工地。2.5 效劳目标建造业主满意工程。四、施工部署4.1 施工组织与协调4.1.1 人力组织我们在研究了工程的特点以后，除已选择的工程班子成员外，并拟选派抽调技术成熟、组织严密，有同类工程施工经验的施工队伍。1.1. 2机具组织根据工程需要，首先落实的大型机具如混凝土搅拌机等，将在全单位内调配落实，大宗材料的运输，将联系社会力量解决，自备运输车辆和小型机械将随施工工程进度一起落实。4. 2施工准备5. 2.1技术准备1）组织图纸学习和会审，尽可能把设计图纸上的疑问解决在施工之
4、前。2）修订和编制施工组织设计和施工方案，报业主和监理认可。3）根据工程需要加密现场的平面和高程控制点，并且加以保护。机具准备根据工程需要现投入机械及施工用具，详见第五节主要机械进场使用方案表。4.2.3物资准备主要材料设备，要先落实货源，再按方案采购、供给并陆续进场，保证满足工程使用。详见第八节主要材料进场使用方案表。人员准备工程管理班子在开工前进入现场，并带着局部工人，为后续人员进入现场创造条件，为现场生产做好必须的设施搭建，为开工作好前期准备。4.3主要施工方案的选择4.3.1现场规划方案根据现场情况初步确定，现场主要布置办公室、职工宿舍、材料加工、周转料具的堆场、搅拌站等。4.3.2沥
5、青混凝土工程施工方案五、主要机械进场使用方案序号设备名称型号规格数量额定功率(KW)使用部位备注1挖掘机H30021.3M3路基、管沟2自卸汽车东风35T路基、管沟3工程车金猴3IT路面、路基、管沟4装载机ZL13.0M路基、管沟5蛙式打夯机41.1KM路基、管沟6振动压路机12T112T路面、路基7洒水车CA14114000L路面、路基8平板振动器3路面9搅拌机JZC-3501路基、管沟六、施工总平面及布置说明6.1施工现场目前现状施工现场根本上实现了三通一平条件。6.2施工总平面布置原那么及依据布置原那么为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置原那么确定如下：1)采用予制
6、装配式临建设施，提高装配速度，尽快投入使用。2)合理布置临建设施，规划好施工道路和场地，减少运输费用和场内二次搬运。3）布置符合现场卫生、平安防火和环境保护等要求。布置依据1）招标文件有关要求。2）现场红线、临界线、水源、电源位置，以及现场勘察成果。3）总平面图、建筑平面、立面图。4）总进度方案及资源需用量方案。5）总体部署和主要施工方案。6）平安文明施工及环境保护要求。1.3 施工平面布置在施工现场布置生产区和生活区；生产区主要为材料加工和堆放、周转料具的堆放、砂、石堆场及混凝土搅拌站等，生活区主要为甲方办公室、监理办公室、现场管理人员办公室、会议室及施工人员的宿舍。6. 3.1生产区平面布
7、置1）接通临时水源，保证必要的生产、生活和消防用水。2）由总配电箱沿场地围墙设埋地供电电缆，引至专用配电箱，供生产、生活用电。3）搅拌站混凝土主要采用商品混凝土，零星混凝土及砂浆等现场搅拌。搅拌机棚内设1台JZC-350型搅拌机。砂石料场紧靠搅拌机左右两侧设置，以满足主体施工阶段混凝土及砂浆需用量，并配备相应的计量器具，满足计量要求。水泥库设在搅拌机棚旁边，贮存水泥50t。7. 3.2生活区布置办公室门前进行绿化，靠道路设灯箱式“七牌一图”，营造一个整洁、文明、舒心的办公环境。整个生活区，派人定时进行卫生清扫，做到干净、整洁、无异味、排水通畅、道路整齐，并进行适当绿化、美化，营造一个整洁、卫生
8、的环境，展现企业形象。1.4 临时用水布置本工程用水分为施工用水、施工机械用水、生活用水和消防用水四局部，现场临时用水在满足消防用水的条件下，即可满足施工需要。1.5 施工临时用电布置6. 5.1现场施工用电计算本工程施工进场后根据现场情况编制详细的现场临时用电施工方案。7. 5.2施工现场用电平面布置详见现场总平面布置图（附后）8. 6施工现场平面管理9. 6.1管理原那么根据施工平面布置，以保证进度方案的顺利实施为目的。在工程实施前，制订详细的大型机具使用及进退场方案，主材及周转材料生产、加工、堆放、运输方案，同时制订以上方案的具体实施方案，严格执行、奖惩清楚，实施科学文明管理。10. 6
9、.2平面管理体系由工程经理负责总平面的使用管理。建立健全调度制度，根据工程进度及施工需要对总平面的使用进行协调和调整，并由工程部对总平面的使用负责日常管理工作。11. 6.3管理方案的制定施工平面科学管理的关键是科学的规划和周密详细的具体方案，在工程进度网络方案的根底上形成主材、机械、劳动力的进退场等方案，以确保工程进度，充分均衡利用平面空间为目标，制订出切合实际的平面管理实施方案。并将方案输入微机电脑，进行有效的动态管理。6.6.4管理方案的实施根据工程进度方案的实施调整情况，分阶段发布平面管理实施方案，包含时间方案表、责任人、执行标准、奖罚条例，在方案执行中不定期召开生产调度会，经充分协调
10、确定后，发布方案调整书。工程部负责组织阶段性的定期检查监督，确保平面管理方案的实施。七、劳动力安排使用方案（一）、劳动力安排使用说明根据该工程特点，本工程将组织各专业施工队进行流水施工，突出队伍专业化。在开工前3天，所有施工管理人员将全部就位，施工人员将根据现场需要分批进场，并在内部配备各类专业的施工操作人员。、本工程各阶段劳动力配备表工种级别按工程施工阶段投入劳动力情况施工准备土方施工管沟施工路基施工路面施工路缘石施工收尾测量工2222221机械操作手5555530瓦工10010001010混凝土工0060860普工88848810八、工程材料进场使用方案本工程所需材料根据工程预算表中“主要
11、材料用量表”提前15d编制需要量方案，且保证所用材料提前13d进场。诸如加工周期较长的大宗材料须提前编制准确、详细的进场方案，既不过早进场而积压资金，也不能出现缺少材料而影响施工。九、分局部项工程施工方案（一）给、排水工程一、施工顺序测量放线一沟槽开挖一管道根底施工一管道安装一干管检查井砌筑一闭水试验一管沟回填一竣工清理二、各主要局部施工方法1、测量放线1.l根据排水管道设计平面图、断面图，了解管线走向、坡度、地下设备安装位置、管线高程、坐标等有关资料，提前做好测量放线的准备工作。1.2对管道中心线、检查井、折点定位桩点及永久性水准点，设置保护桩、引线桩及临时水准点。1.3所有保护桩、引线桩应
12、设在定位桩点的延长线上，附近有永久性建构筑时也可设在建构筑物上，但必须设置在明显、牢固的地段。假设无适宜位置,采用现浇钢筋混凝土桩来代替，并随时进行校验。4将两个以上永久标高点进行两次闭合核实，假设无误差认定永久性水准点，按标准要求每40-5Om加密临时水准点，临时水准点亦可用浇桩代替。1.5上述所有的控制桩、标高桩和其他桩经监理工程师复核后，在设置的桩上编号，防止和其他单位的桩混淆而发生过失。所有的桩要予以详细记录,并说明位置、方向、作用、标高或方位等。1.6根据管沟上口开挖宽度，定出线中心位置，在地面上说明开挖边线。当沟槽开挖到一定深度后，利用坡度板检查沟槽是否挖到应有的槽底高程，并作为埋
13、设管子的依据。2、地下管线及障碍物探测根据施工图纸、业主、规划、监理及其他相应的职能部门提供的地下管线、障碍物等位置，用红漆做好标识，并应对施工作业班组做好技术交底，沟槽开挖前应由人工在标识处开挖探坑，找出地下管线、障碍物的准确位置后，通知业主、设计、监理、规划及其他相应的职能部门现场踏勘，待确认前方可进行下道工序的施工，沟槽开挖时要对已挖出的地下管线、障碍物做好相应的保护措施。3、土方开挖3.1根据测量出的管道中心线、检查井、折点的位置，用白石灰撒出开挖边界线，经业主、监理、设计及规划部门验线合格前方可开挖工作。3.2开挖采用机械开挖为主，人工为辅的原那么进行施工，严格按照操作规程施工，确保
14、槽底土结构不被扰动。在槽底予留大于20厘米厚土层，人工清理平整，防止超挖而使管基松动破坏。沟槽底两侧根据标准留出相应工作面宽度及排水沟宽度，根据土质情况确定沟槽放坡系数，当场地不允许放坡时采用沟槽支护，支护方案根据现场情况确定。3.3为了使沟槽中心线及高程准确，在开挖时设置坡度板，在坡度板侧面顶部用小铁钉订出中心线，在坡度板侧面钉上高程板，坡度板上写明桩号、下返高程等有关数据，便于控制；槽底高程允许偏差：土方+2Onlm；石方+20mm；-200mmo3.4沟槽开挖出的土作为回填材料，存放于沟槽一侧。余土装车外运，外运时应安排专人清扫路面，作好文明施工。3.5必须做好地表水和降雨水的疏导和排除工作，防止地表水流入沟槽内，造成塌方、滑坡事故。要保证地表自然沟的排水畅通，并在自然沟和沟槽间留有保护层。3.6沟槽土方开挖过程中应及时进行钎探，并通知监理验槽，验槽合格方可进行管道安装敷设施工。4、管道安装1 .1给水管安装(PE管)1、管道连接采用电热熔连接。与金属管的连接采用法兰连接。2 、管道的电热熔连接，采用热熔对接焊机，具体步骤如下：(1)把待接管材置于焊机夹具上并夹紧；(2)将管材待连接端清洁干净，然后铳削连接面，假设连接端不干净，那么易产生漏水现象。(3)校直两对接件，使其错位量不大于2mm；放入加热板；
