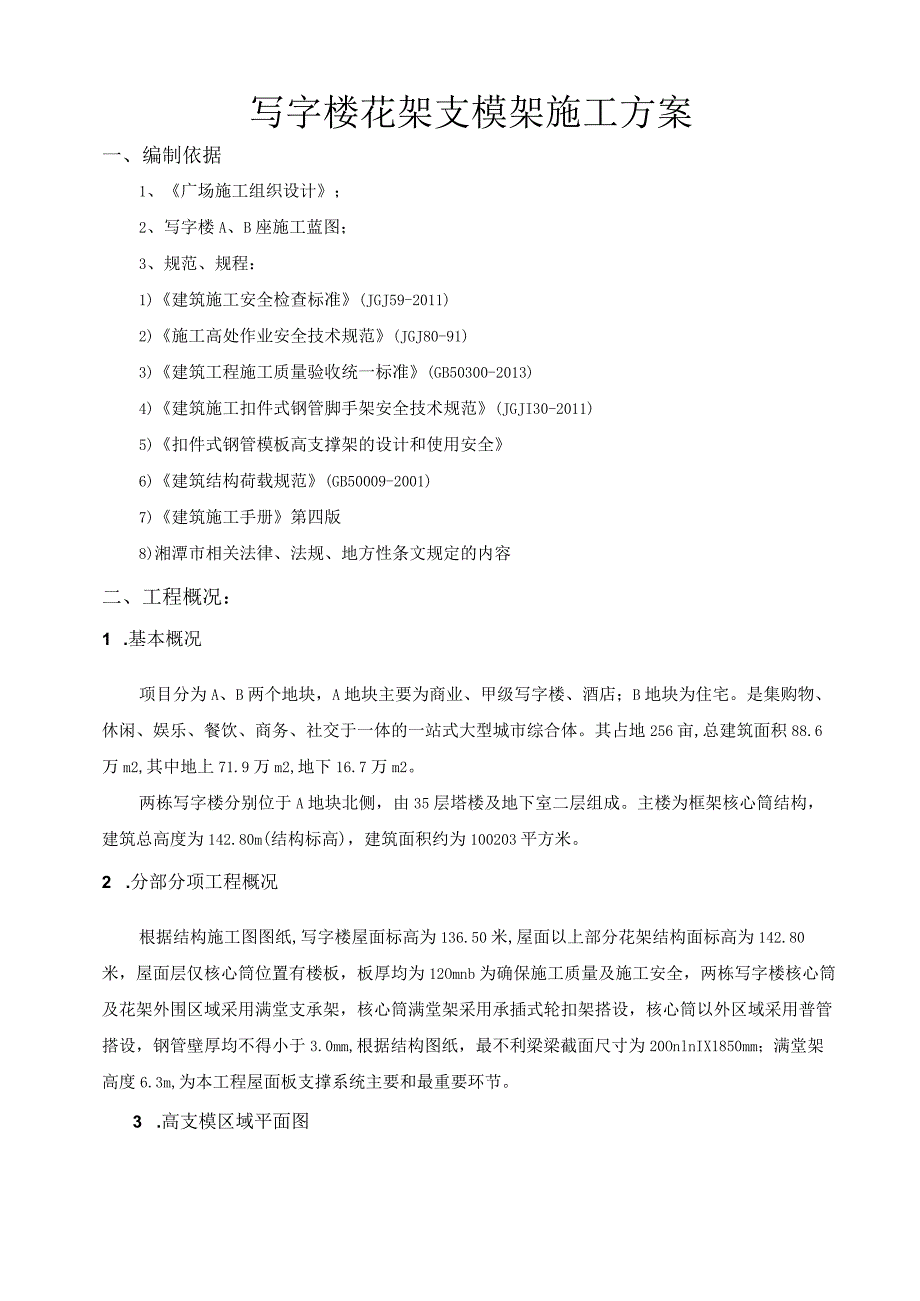

1、广场项目写字楼花架高支模架施工方案编制:审核:批准:广场总承包项目部目录、02二、工程概况：2.、力I:3四、搭设参数4五、施工工艺及施工方法7六、高支模架体检查、验收9tS、ItnJI：.9八、高支模模板拆除9九、支模架应急预案11十、安全文明施工13十一、计算书写字楼花架支模架施工方案一、编制依据1、广场施工组织设计；2、写字楼A、B座施工蓝图；3、规范、规程：1)建筑施工安全检查标准(JGJ59-2011)2)施工高处作业安全技术规范(JGJ80-91)3)建筑工程施工质量验收统一标准(GB50300-2013)4)建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)5)扣件式
2、钢管模板高支撑架的设计和使用安全6)建筑结构荷载规范(GB50009-2001)7)建筑施工手册第四版8)湘潭市相关法律、法规、地方性条文规定的内容二、工程概况：1 .基本概况项目分为A、B两个地块，A地块主要为商业、甲级写字楼、酒店；B地块为住宅。是集购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型城市综合体。其占地256亩,总建筑面积88.6万m2,其中地上71.9万m2,地下16.7万m2。两栋写字楼分别位于A地块北侧，由35层塔楼及地下室二层组成。主楼为框架核心筒结构，建筑总高度为142.80m(结构标高)，建筑面积约为100203平方米。2 .分部分项工程概况根据结构施工图图纸,
3、写字楼屋面标高为136.50米,屋面以上部分花架结构面标高为142.80米，屋面层仅核心筒位置有楼板，板厚均为12Omnb为确保施工质量及施工安全，两栋写字楼核心筒及花架外围区域采用满堂支承架，核心筒满堂架采用承插式轮扣架搭设，核心筒以外区域采用普管搭设，钢管壁厚均不得小于3.0mm,根据结构图纸，最不利梁梁截面尺寸为20OnlnIX1850mm；满堂架高度6.3m,为本工程屋面板支撑系统主要和最重要环节。3 .高支模区域平面图 .” 0 .-. a -. 潘堂荣区域非港管架区域写字楼A、B座屋面花架支模架示意图三、施工准备1 .技术准备：要求项目部现场管理人员、劳务队管理人员及架工、模板班组
4、长熟悉图纸，明确注意事项，质量目标等，增强每一位操作人员质量责任感。2、物资设备：模板：采用915mmX1830mmX15mm（厚）胶合板。木材:采用50XlOOmm木材。支撑系统：选用648X3.0钢管及顶托、614对拉螺栓等。纵横水平拉杆：选用48X3.Onun钢管及配件。纵横向剪刀撑：选用48X3.Omm钢管及配件。垫板：采用100XloOmm模板做垫板。其他材料设备如安全通道铺设用的竹跳板、封闭用密目网以及铁丝钢丝等准备到位并根据操作面需求合理调配。水准仪、卷尺、线锤、胶皮管、足量标准钢管、扣件、顶撑、木方、铁丝等。3、机具设备木工圆盘锯：应至少保证两台，用于大量模板切割配置，木方的切
5、断等。手提电锯：根据劳务队自身要求进行配置，项目部原则上不允许木板、木方等材料操作现场加工。扳手、榔头等常用工具由各施工操作人员自行配置。架子工使用的防滑鞋、安全带等安全防护用具。4、人力准备本工程主体结构施工工期紧，对模板支设质量要求较高，特别是针对高支模部位，要求劳务队必须确保人力投入以达到工期要求，且要求各个工种人数协调配备，紧密配合。四、搭设参数(一)板搭设参数1、立杆:横向间距：1.2m；纵距(m):L2m；采用的钢管(mm):承插式钢管架48X3.0；板底支撑连接方式:方木支撑；2、横杆：步距1.2IDo3、扫地杆：脚手架扫地杆纵横通长设置在距楼面底部30Cnl处。4、剪刀撑：剪刀
6、撑设置：剪刀撑钢管斜角采用45,接头搭接长度为1m,接头位置采用3个旋转扣件连接。为了增加满堂架整体稳定性，满堂架外围一圈通长设置竖向剪刀撑，架体内每隔4.5米间距设置一道竖向剪刀撑，剪刀撑应通长设置。沿架体高度方向顶端和底部必须设置水平剪刀撑。剪刀撑搭接示意图严禁将满堂结构架体与外脚手架体系进行连接、严禁外脚手架承担结构施工荷载。5、扣件：扣件螺栓拧紧力矩值不应小于40Nm,且不应大于65Nm,支撑横杆与立杆的连接扣件应采取抗滑措施，应用双扣件进行连接。6、水平防护：为保证搭设脚手架的安全，按照安全规范防护要求，该支模架必须设置水平防护，水平防护采用兜网，设置在架体中部。7、垫块：立杆下垫1
7、00X100nlm模板。8、核心筒内尺寸小于150OnInl洞口处洞口若需搭设立杆，则在洞口位置铺设10#槽钢。6.3m层高顶板支模大样例(二)梁搭设参数1、400X600截面梁支模方法立杆沿梁跨度方向间距La(m)：0.9m；梁两侧立杆间距(m)：0.9m；立杆步距h(m)：1.50m；梁底增加承重立杆根数：1；承重架支撑形式：梁底支撑小楞垂直梁截面方向；梁底小横杆间距O.9m；梁中增加一道M14对拉螺杆，水平间距500mm。梁两侧仅排布两排立杆(一跨)。梁犍悭向钢管用扣件与满堂架谶483. 钢管纵横900沿梁爵鹿90)9003 O C)高套筒OgLOgLO900沿梁跪度900450C450
8、/粱底回顶采F /及5m长用管400*600梁支模大样因写字楼周圈梁XL2(XL)截面尺寸为400X1250,梁顶标高为143.450,而写字楼整体标高为142.80,根据图纸表述，梁XL2(XL)为上翻梁，上部65Omm为女儿墙，故梁XL2(XL)支模方法同400X600梁支模方法。2、200X1850截面梁支模方法写字楼封边梁截面为200X2200mm,该梁梁顶标高为143.450,而写字楼整体标高为142.80,根据图纸表述，上部650mm为女儿墙，该梁第一次实际浇筑高度为1850mm。立杆沿梁跨度方向间距La(m)：0.9m；梁两侧立杆间距(m)：0.9m；立杆步距h(m)：1.50m
9、；梁底增加承重立杆根数：1；承重架支撑形式：梁底支撑小楞垂直梁截面方向；梁底小横杆间距0.9m；梁中按竖向400设M14对拉螺杆，竖向间距45Omnb水平间距500mm。美的屋门锵月扣生辅驶谶沿樊獭900So900OgLOgLO2。C)XI850樊文模大栏囚五、施工工艺及施工方法(一)施工工艺流程图：放出轴线及梁位置线，定好水平控制标高梁底脚手架安装架设梁底木方龙骨于脚手架顶托板上梁底模及侧模安装I梁板钢筋绑扎铺设I梁板混凝土浇筑I混凝土保养，达到设计强度等级的100%I拆下脚手架可调顶托I拆除梁、板模板，清理模板I拆除水平拉杆、剪刀撑及脚手架（二）施工方法；1.先弹出立杆位置，垫板、底座安放
10、位置要准确，搭设时可采用逐排和通层搭设的方法，并应随搭随设扫地杆及水平纵横加固杆。2 .按设计分配摆放好需要材料，梁模板支撑的采用垂直于梁轴线的布置方式，板模板支撑时采用平行于板短向而布置，并根据梁底及板底的高度组合拼装。3 .梁和楼板的脚手架跨距和间距必须按本计算方窠布置。4 .支顶安装前，应放出轴线、梁位置线以及楼面水平控制标高。当安装高度不足设计高度时，可采用矮架和可调托座进行调节。脚手架应垂直，架体安装宜排列整齐，并在相互垂直的两个方向有保证其稳定的支撑系统。5 .纵横向剪立撑设置在外侧周边和内部按本方案间距设置。6 .交叉支撑应在每列架体两侧设置，施工期间不得随意拆除。7 .钢管纵横
11、水平杆沿高度方向设置，第一道水平杆（扫地杆）设在离柱脚200InIn处。钢管必须牢固地支承在钢筋混凝土地（楼）面上，并在立杆底座下铺设200X20Onlm模板，间距900mmo8 .钢管、可调托座和可调底座应根据支撑高度设置，可调顶托的丝杆外露不得超过200mmO9 .支撑安装完成后，应认真检查支架是否牢固，发现问题，立即整改。10 .根据施工操作规范及施工现场的实际情况，在大跨度梁、板位置，满堂架搭设应适当考虑梁、板的下挠要求（跨度超过4m的梁按规范要求跨中起拱大梁底部起拱3%o）o六、高支模架体检查、验收1、高支模架体必须在项目部指派的专人监督下进行排布、搭设。2、搭设过程中项目部质检部、
12、安全部、技术部等职能部门进行不定期检查，提出的整改有求就地督促整改到位。3、检查过程中如发现明显未按照施工方案、操作规范进行搭设的，要求其停工整顿，并对其进行经济处罚。4、整个高支模架体搭设完成，经施工班组进行自检合格后，正式书面提交项目部进行检查验收，项目部各部门依据施工方案及国家操作规范内容进行全数检查，并填报检查验收记录，经项目部各部门联合检查验收合格后（提出的整改要求必须立即整改到位，并申请复查）报监理、业主验收。5、经监理、业主验收合格后方可准许进入下道工序施工。七、高支模混凝土施工1、高支模架体经检查验收合格后，方可进行混凝土浇筑施工。2、混凝土浇筑施工前，施工现场各项准备工作必须
13、完备，各工种操作人员、各部位管理人员及分工明确，悬挂在施工现场醒目位置。3、混凝土浇筑期间项目安排值班领导24小时轮流值班，督促现场各部位负责人认真履行职责，统筹处理现场各项事务。4、高支模混凝土浇筑应先浇竖向构件、再浇水平构件，花架部分框架柱分两次浇筑、对称浇筑，防止局部荷载严重不均失稳。5、高支模混凝土浇筑过程中应有专业架子工在满堂架内查看架体稳定情况，尤其是扣件的拧紧程度、立杆的弯曲等现象，发现一处应立即上报，情况严重的应立即通知停止混凝浇筑，操作层面人员立即转移，经整改完成后方可继续上人操作。八、高支模模板拆除（1）支撑系统的水平纵横杆、剪力撑等不得随意拆除。（2）拆除每层支撑及模板前
14、，应将该层混凝土试件送实验室检测，当试块达到规定的强度达到下表要求后，并呈报监理公司经监理工程师同意办理书面手续并确认不再需要时，方可拆除。校拆摸强度要求一览表:结构类型结构跨度设计强度标准值百分率（）梁、拱、壳8mH758m2100板W2m2502m、8m2758m100悬臂结构2100注：“设计混凝土强度标准值”是指与设计强度等级相应的混凝土立方体抗压强度标准值。（3）高支模拆除前，外脚手架与建筑物边设安全平网，预防物体高处坠落事故发生。（4）侧模拆除时的混凝土应能保证其表面及棱角不受损伤。（5）拆除4m高度以上梁、柱、墙模板时，应搭设脚手架或操作平台，设防护栏杆。拆除时逐块拆卸，不得成片松动、撬落或拉倒。（6）拆除平台、楼板的底模时，应设临时支撑，防止大片模板坠落。拆立柱时，操作人员应站在待拆范围以外安全地区拉拆，防止模板突然全部掉落伤人。（7）严禁站在悬臂结构上面敲拆底模。严禁在同一垂直平面上操作。（8）
