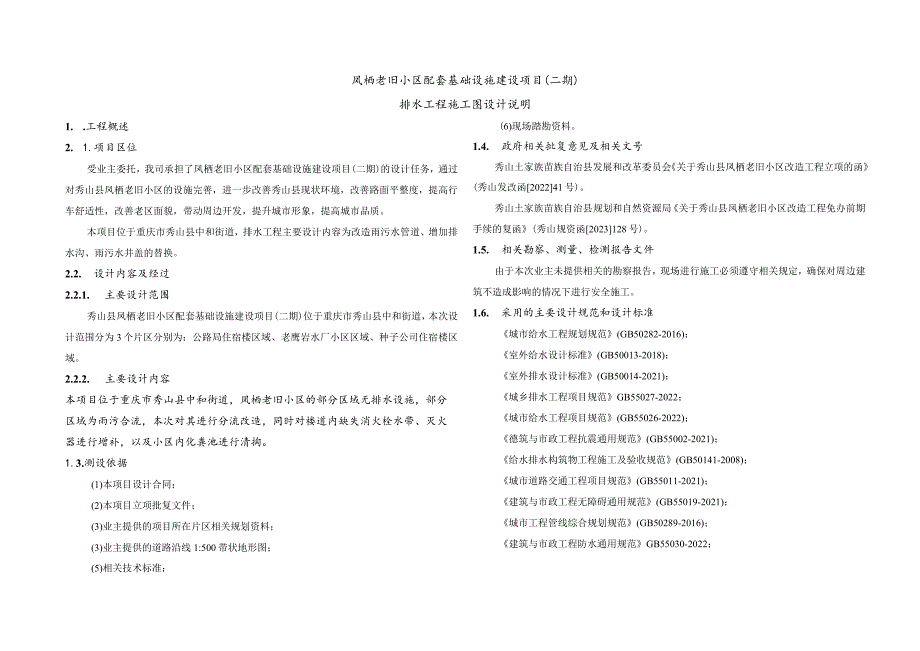

1、凤栖老旧小区配套基础设施建设项目(二期)排水工程施工图设计说明1. .工程概述2. 1.项目区位受业主委托，我司承担了凤栖老旧小区配套基础设施建设项目(二期)的设计任务，通过对秀山县凤栖老旧小区的设施完善，进一步改善秀山县现状环境，改善路面平整度，提高行车舒适性，改善老区面貌，带动周边开发，提升城市形象，提高城市品质。本项目位于重庆市秀山县中和街道，排水工程主要设计内容为改造雨污水管道、增加排水沟、雨污水井盖的替换。2.2. 设计内容及经过2.2.1. 主要设计范围秀山县凤栖老旧小区配套基础设施建设项目(二期)位于重庆市秀山县中和街道，本次设计范围分为3个片区分别为：公路局住宿楼区域、老鹰岩水
2、厂小区区域、种子公司住宿楼区域。2.2.2. 主要设计内容本项目位于重庆市秀山县中和街道，凤栖老旧小区的部分区域无排水设施，部分区域为雨污合流，本次对其进行分流改造，同时对楼道内缺失消火栓水带、灭火器进行增补，以及小区内化粪池进行清掏。1.3.测设依据(1)本项目设计合同；(2)本项目立项批复文件；(3)业主提供的项目所在片区相关规划资料；(3)业主提供的道路沿线1:500带状地形图；(5)相关技术标准；(6)现场踏勘资料。1.4. 政府相关批复意见及相关文号秀山土家族苗族自治县发展和改革委员会关于秀山县凤栖老旧小区改造工程立项的函(秀山发改函202241号)。秀山土家族苗族自治县规划和自然资
3、源局关于秀山县凤栖老旧小区改造工程免办前期手续的复函(秀山规资函2023128号)。1.5. 相关勘察、测量、检测报告文件由于本次业主未提供相关的勘察报告，现场进行施工必须遵守相关规定，确保对周边建筑不造成影响的情况下进行安全施工。1.6. 采用的主要设计规范和设计标准城市给水工程规划规范(GB50282-2016)；室外给水设计标准(GB50013-2018)；室外排水设计标准(GB50014-2021)；城乡排水工程项目规范GB55027-2022；城市给水工程项目规范(GB55026-2022)；德筑与市政工程抗震通用规范(GB55002-2021)；给水排水构筑物工程施工及验收规范(G

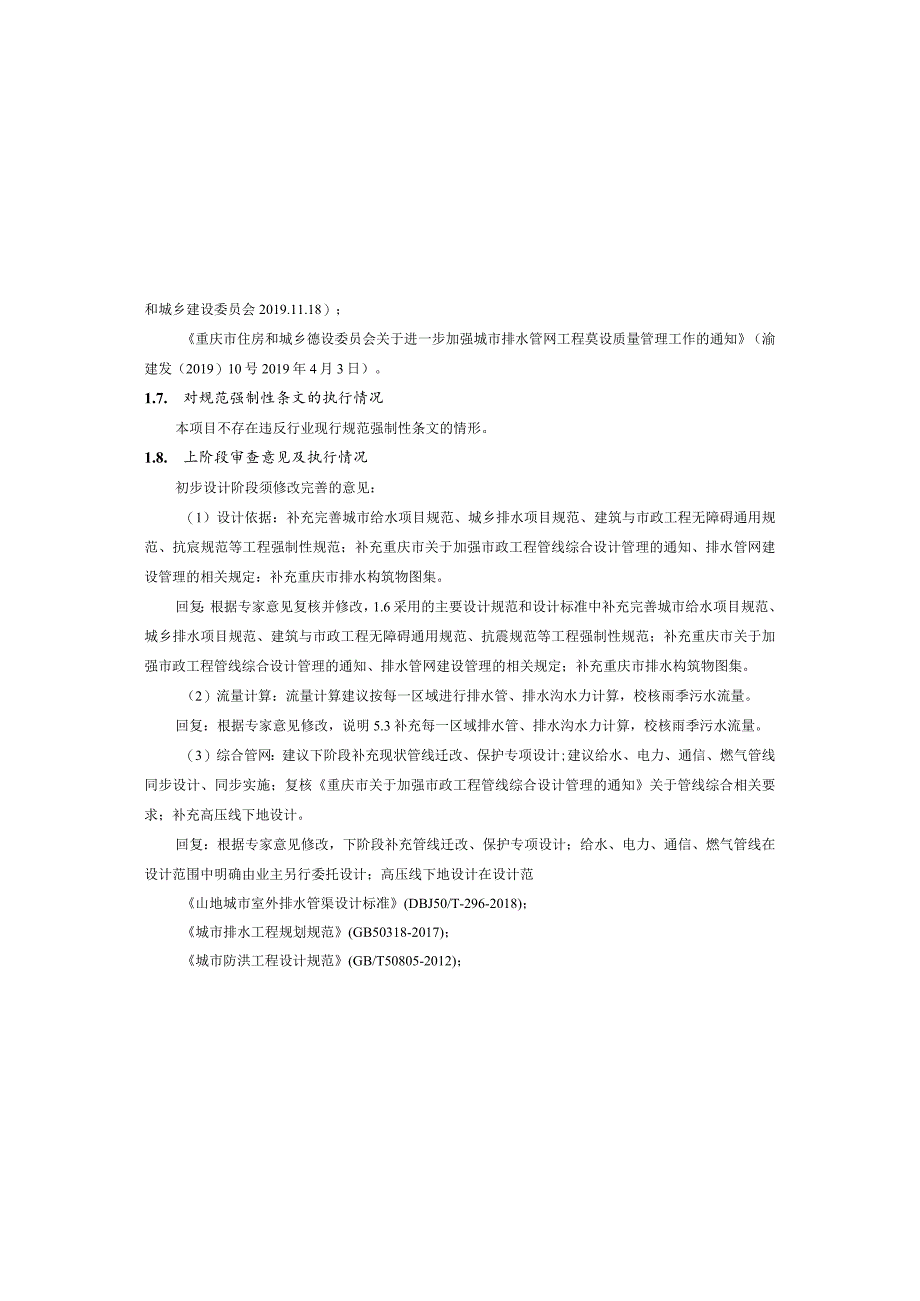

4、B50141-2008)；城市道路交通工程项目规范(GB55011-2021)；建筑与市政工程无障碍通用规范(GB55019-2021)；城市工程管线综合规划规范(GB50289-2016)；建筑与市政工程防水通用规范GB55030-2022；和城乡建设委员会2019.11.18）；重庆市住房和城乡德设委员会关于进一步加强城市排水管网工程莫设质量管理工作的通知（渝建发（2019）10号2019年4月3日）。1.7. 对规范强制性条文的执行情况本项目不存在违反行业现行规范强制性条文的情形。1.8. 上阶段审查意见及执行情况初步设计阶段须修改完善的意见：（1）设计依据：补充完善城市给水项目规范、城
5、乡排水项目规范、建筑与市政工程无障碍通用规范、抗宸规范等工程强制性规范；补充重庆市关于加强市政工程管线综合设计管理的通知、排水管网建设管理的相关规定：补充重庆市排水构筑物图集。回复：根据专家意见复核并修改，1.6采用的主要设计规范和设计标准中补充完善城市给水项目规范、城乡排水项目规范、建筑与市政工程无障碍通用规范、抗震规范等工程强制性规范；补充重庆市关于加强市政工程管线综合设计管理的通知、排水管网建设管理的相关规定；补充重庆市排水构筑物图集。（2）流量计算：流量计算建议按每一区域进行排水管、排水沟水力计算，校核雨季污水流量。回复：根据专家意见修改，说明5.3补充每一区域排水管、排水沟水力计算，

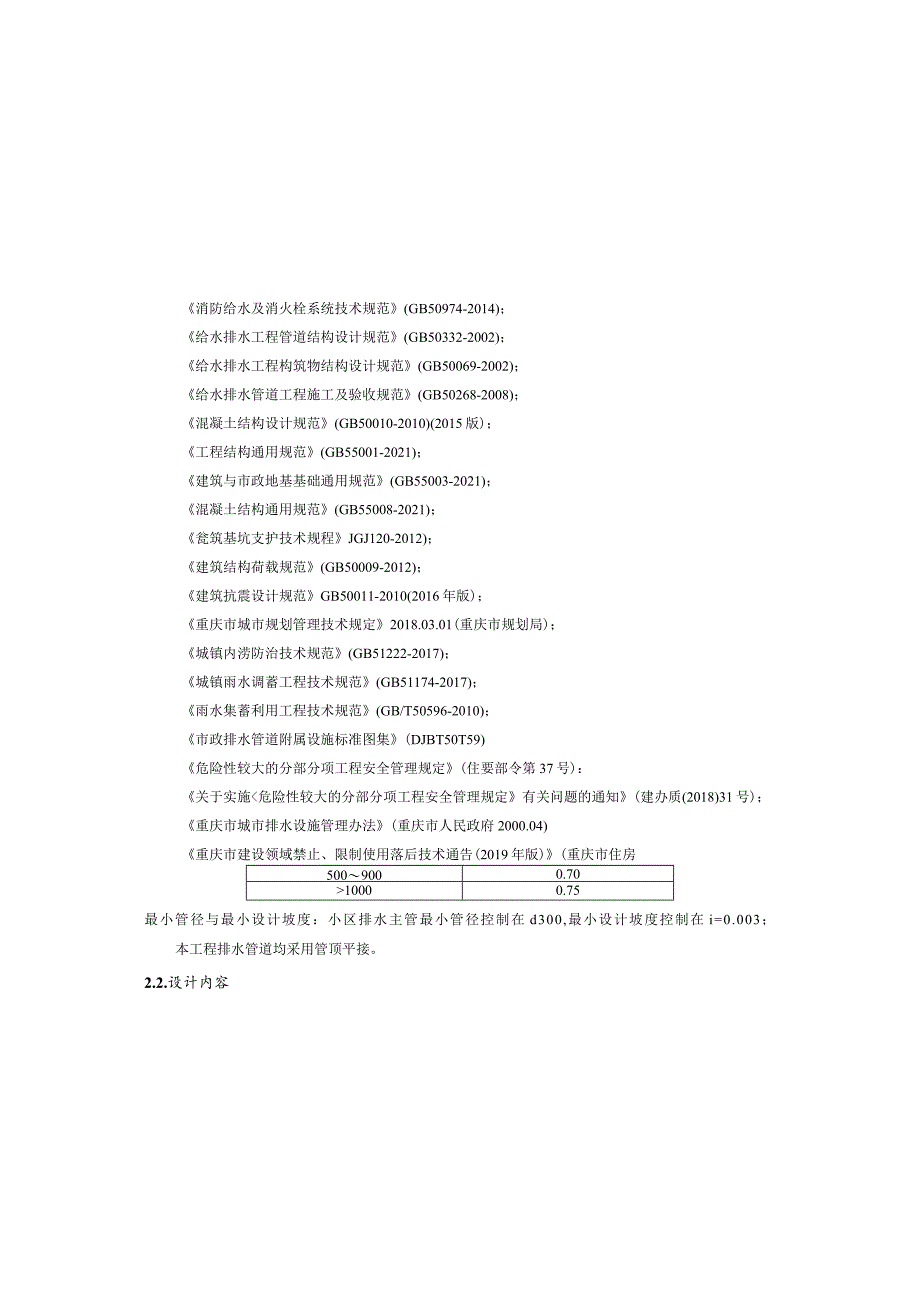

6、校核雨季污水流量。（3）综合管网：建议下阶段补充现状管线迁改、保护专项设计;建议给水、电力、通信、燃气管线同步设计、同步实施；复核重庆市关于加强市政工程管线综合设计管理的通知关于管线综合相关要求；补充高压线下地设计。回复：根据专家意见修改，下阶段补充管线迁改、保护专项设计；给水、电力、通信、燃气管线在设计范围中明确由业主另行委托设计；高压线下地设计在设计范山地城市室外排水管渠设计标准(DBJ50/T-296-2018)；城市排水工程规划规范(GB50318-2017)；城市防洪工程设计规范(GB/T50805-2012)；消防给水及消火栓系统技术规范(GB50974-2014)；给水排水工程管
7、道结构设计规范(GB50332-2002)；给水排水工程构筑物结构设计规范(GB50069-2002)；给水排水管道工程施工及验收规范(GB50268-2008)；混凝土结构设计规范(GB50010-2010)(2015版)；工程结构通用规范(GB55001-2021)；建筑与市政地基基础通用规范(GB55003-2021)；混凝土结构通用规范(GB55008-2021)；瓮筑基坑支护技术规程JGJ120-2012)；建筑结构荷载规范(GB50009-2012)；建筑抗震设计规范GB50011-2010(2016年版)；重庆市城市规划管理技术规定2018.03.01(重庆市规划局)；城镇内涝防
8、治技术规范(GB51222-2017)；城镇雨水调蓄工程技术规范(GB51174-2017)；雨水集蓄利用工程技术规范(GB/T50596-2010)；市政排水管道附属设施标准图集(DJBT50T59)危险性较大的分部分项工程安全管理规定(住要部令第37号)：关于实施10000.75最小管径与最小设计坡度：小区排水主管最小管径控制在d300,最小设计坡度控制在i=0.003；本工程排水管道均采用管顶平接。2.2.设计内容(1)雨水系统1)雨水设计流量公式Q=qF(Ls)2)本次设计暴雨强度公式采用重庆市秀山县暴雨强度公式1982(1+0.9841P):0+11-462H(升/秒公顷)暴雨重现期
9、：道路排水管道P=5年。设计降雨历时：t=tl+t2(min),其中地面集水时间：tl=10(min)管渠内雨水流行时间：t2(Inin)按计算确定。综合径流系数中：道路雨水系统取0.9。3)内涝论证根据城镇内涝防治技术规范(GB51222-2017),本次内涝重现期取P=20年。雨水排水管渠按重力流、满管流设计，当应对重现期的较强降雨时，排水管渠可能处于超载状态，受纳水体水位抬升也会影响出水口排水能力，因此应根据管道上下游的水位差对管渠的排水能力进行校核。本次设计选取路政公司汇水面积最大处:YGTYG-5段进行验算，假设验算点出现压力流，则根据达西-威斯巴赫公式计算沿程水头损失。围中明确由业
10、主另行委托。(4)景观设计：景观设计区域补充给排水设计，采用海绵城市理念完善排水设计;停车位完善消防设计；垂直绿化区域给水设计补充相应设计说明，复核给水接口及水压要求。回复：根据专家意见复核，景观设计在设计范围中明确由业主另行委托。2.工程设计2.1.设计标准(1)设计年限本工程为新德区域永久性市政排水工程设计，排水系统规模均按远期规划(20年)进行设计，设计年限为50年。(2)排水体制本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系。(3)设计规模雨水量计算按重庆市秀山县暴雨强度公式和流域汇水面积计算，根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数O污水按城市综合污水量和
11、规划人口进行计算，规划人口按控制性详细规划指标。(4)基本设计参数最大设计流速：金属管VnlaX=Ions,非金属管VnlaX=5ms;最小控制流速：污水管道：Vmin=O.6ms,雨水管道0.75ms;管材粗糙系数，塑料管取n=0.01,钢筋混凝土管n=0.0140雨水管道按满流设计；污水按非满流设计其最大设计充满度按下表：污水管道最大设计充满度管径最大设计充满度3000.554000.65位置势能：(zl-z2)=370.61-370.04=0.60m,通过计算可知：沿程水头损失hl=0.10m,局部水头损失h2=0.05m故hf=Ahl+Ah2=0.15m1000变化系数KZ2.72.4
12、2.12.01.91.81.61.5注：当污水平均日流量为中间数值时，变化系数可用内插法求得。%=/.匚达西-威斯巴赫公式：d282=驾C=-/?16沿程水头损失系数：Uh=-局部水头损失：2g（本次取沿程水头损失的30%）排水管渠流量公式：Q=AV以上公式中，hf为沿程水头损失（In）;人为沿程水头损失系数；d为管径（In）;1为管长（Jn）:C为谢才系数；R为水力半径：V为流速（ms）:A为排水管渠截面面积（m2）；宫为局部水头损失系数（可通过局部水头损失计算表查取）；S指水力坡度。pV2_P_匚伯努利方程：“晟+盛（其中Z位置水头，Pg一一压力水头，2g压力水头）假设管道内水流为均匀流，
