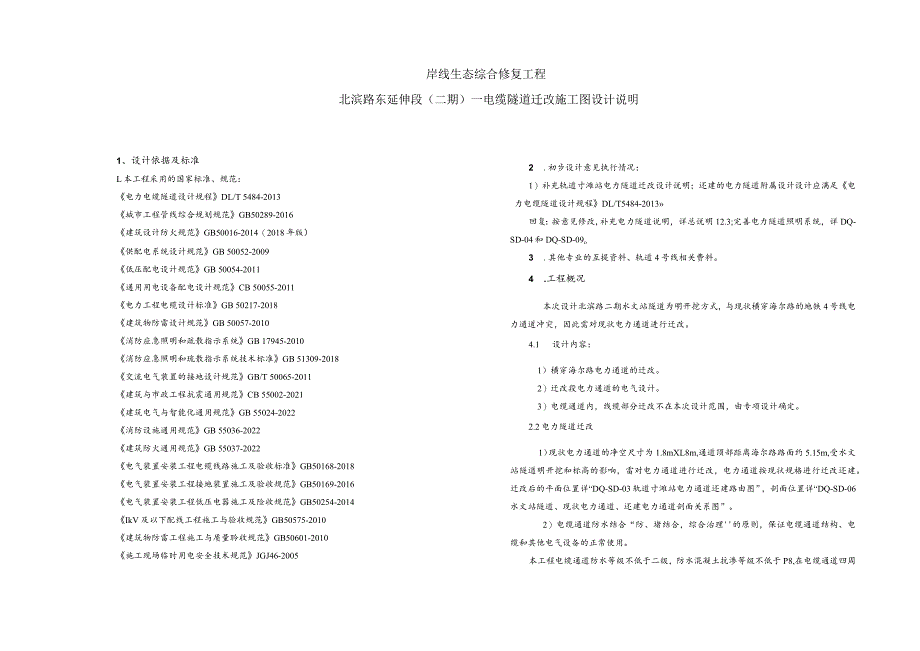

1、1、设计依据及标准L本工程采用的国家标准、规范：电力电缆隧道设计规程DL/T 5484-2013城市工程管线综合规划规范GB50289-2016建筑设计防火规范GB50016-2014（2018年版）供配电系统设计规范GB 50052-2009低压配电设计规范GB 50054-2011通用用电设备配电设计规范CB 50055-2011电力工程电缆设计标准GB 50217-2018建筑物防雷设计规范GB 50057-2010消防应急照明和疏散指示系统GB 17945-2010消防应急照明和琉散指示系统技术标准GB 51309-2018交流电气装置的接地设计规范GB/T 50065-2011建筑与
2、市政工程抗震通用规范CB 55002-2021建筑电气与智能化通用规范GB 55024-2022消防设施通用规范GB 55036-2022建筑防火通用规范GB 55037-2022电气装置安装工程电缆线路施工及验收标准GB50168-2018电气装置安装工程接地装置施工及验收规范GB50169-2016电气装置安装工程低压电器施工及险收规范GB50254-2014IkV及以下配线工程施工与验收规范GB50575-2010建筑物防雷工程施工与质量聆收规范GB50601-2010施工现场临时用电安全技术规范JGJ46-2005岸线生态综合修复工程北滨路东延伸段（二期）一电缆隧道迁改施工图设计说明2
3、 .初步设计意见执行情况：1）补充轨道寸滩站电力隧道迁改设计说明；还建的电力隧道附属设计设计应满足电力电缆隧道设计规程DL/T5484-2013回复：按意见修改,补充电力隧道说明，详总说明12.3;完善电力隧道照明系统，详DQ-SD-04和DQ-SD-09o3 .其他专业的互提资料、轨道4号线相关费料。4 .工程概况本次设计北滨路二期水文站隧道为明开挖方式，与现状横穿海尔路的地铁4号线电力通道冲突，因此需对现状电力通道进行迁改。4.1 设计内容：1）横穿海尔路电力通道的迁改。2）迁改段电力通道的电气设计。3）电缆通道内，线缆部分迁改不在本次设计范围，由专项设计确定。2.2电力隧道迁改1）现状电

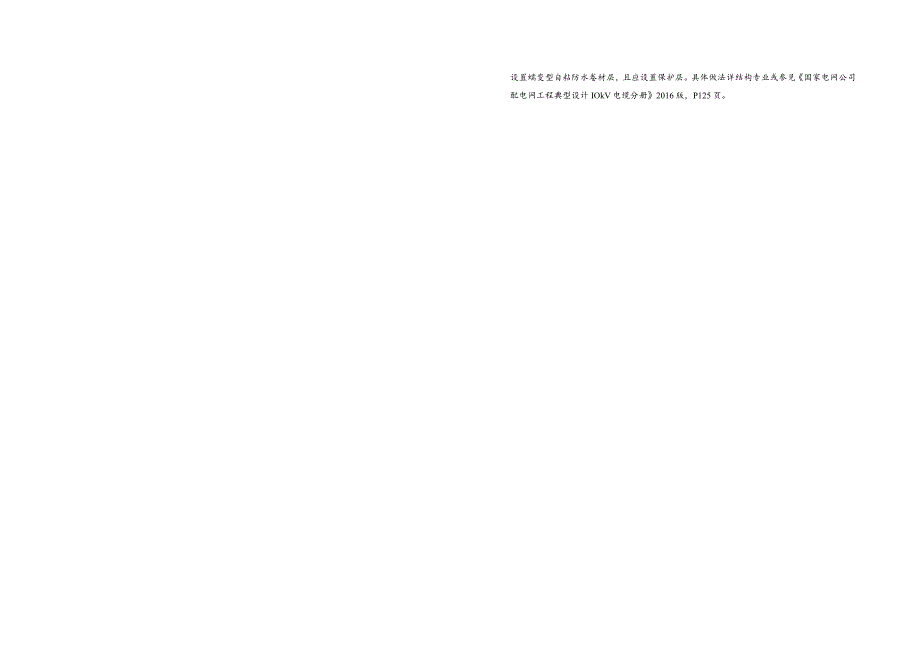

4、力通道的净空尺寸为1.8mXL8m,通道顶部距离海尔路路面约5.15m,受水文站隧遒明开挖和标高的影响，雷对电力通道进行迁改，电力通道按现状规格进行迁改还建。迁改后的平面位置详“DQ-SD-03轨道寸滩站电力通道还建路由图”，剖面位置详“DQ-SD-06水文站隧道、现状电力通道、还建电力通道剖面关系图”。2）电缆通道防水结合“防、堵结合，综合治理的原则，保证电缆通道结构、电缆和其他电气设备的正常使用。本工程电缆通道防水等级不低于二级，防水混凝土抗渗等级不低于P8,在电缆通道四周设置蠕变型自粘防水卷材层，且应设置保护层。具体做法详结构专业或参见国家电网公司配电网工程典型设计IOkV电缆分册201

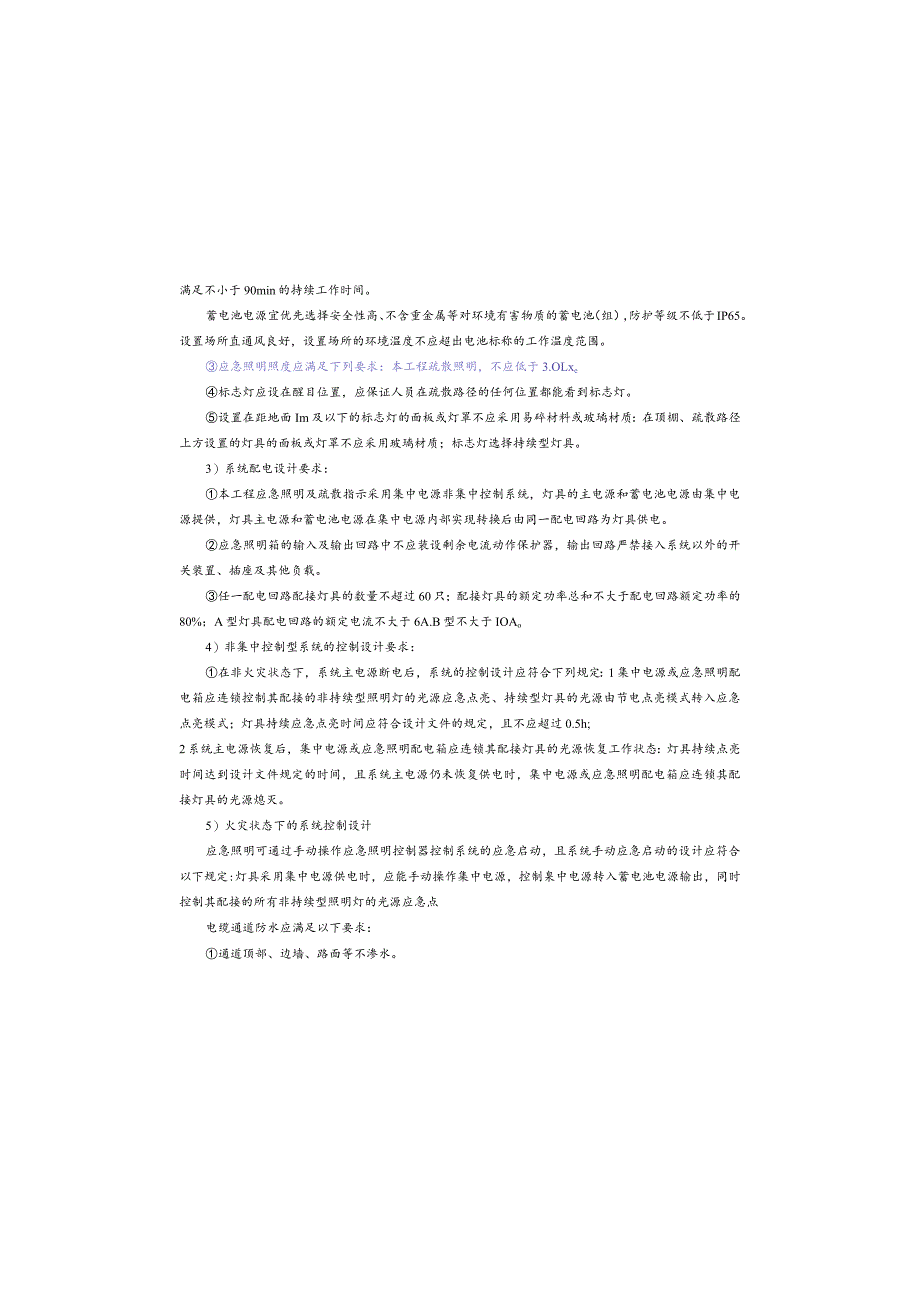

5、6版，P125页。满足不小于90min的持续工作时间。蓄电池电源宜优先选择安全性高、不含重金属等对环境有害物质的蓄电池（组），防护等级不低于IP65。设置场所直通风良好，设置场所的环境温度不应超出电池标称的工作温度范围。应急照明照度应满足下列要求：本工程疏散照明，不应低于3.OLxe标志灯应设在醒目位置，应保证人员在疏散路径的任何位置都能看到标志灯。设置在距地面Im及以下的标志灯的面板或灯罩不应采用易碎材料或玻璃材质：在顶棚、疏散路径上方设置的灯具的面板或灯罩不应采用玻璃材质；标志灯选择持续型灯具。3）系统配电设计要求：本工程应急照明及疏散指示采用集中电源非集中控制系统，灯具的主电源和蓄电池电
6、源由集中电源提供，灯具主电源和蓄电池电源在集中电源内部实现转换后由同一配电回路为灯具供电。应急照明箱的输入及输出回路中不应装设剩余电流动作保护器，输出回路严禁接入系统以外的开关装置、插座及其他负载。任一配电回路配接灯具的数量不超过60只；配接灯具的额定功率总和不大于配电回路额定功率的80%；A型灯具配电回路的额定电流不大于6A.B型不大于IOAo4）非集中控制型系统的控制设计要求：在非火灾状态下，系统主电源断电后，系统的控制设计应符合下列规定：1集中电源或应急照明配电箱应连锁控制其配接的非持续型照明灯的光源应急点亮、持续型灯具的光源由节电点亮模式转入应急点亮模式；灯具持续应急点亮时间应符合设计
7、文件的规定，且不应超过0.5h;2系统主电源恢复后，集中电源或应急照明配电箱应连锁其配接灯具的光源恢复工作状态：灯具持续点亮时间达到设计文件规定的时间，且系统主电源仍未恢复供电时，集中电源或应急照明配电箱应连锁其配接灯具的光源熄灭。5）火灾状态下的系统控制设计应急照明可通过手动操作应急照明控制器控制系统的应急启动，且系统手动应急启动的设计应符合以下规定:灯具采用集中电源供电时，应能手动操作集中电源，控制臬中电源转入蓄电池电源输出，同时控制其配接的所有非持续型照明灯的光源应急点电缆通道防水应满足以下要求：通道顶部、边墙、路面等不渗水。有冻害地段的通道、竖井衬砌背后不积水，排水沟不冻结。主体的变形
8、缝、施工缝、后浇带，穿墙管、预埋件等地方加强防水措施。3）排水设计电缆通道纵向排水坡度不得小于0.5斩两端接现状电力通道,排入现状电力通道排水系统。3、照明设计3.1 根据现状资料，在电缆通道内设置了36V的安全特低电压照明，采用安全隔离变压器供电。本次迁改的电力通道内设置安全照明，采用IOWLED吸顶灯，间距4m左右，电源接入现状电力通道安全照明供电回路。3.2 应急照明：根据现状资料，原设计电力通道内未设置应急照明系统，根据电力电缆隧道设计规程要求，本次在迁改段电力通道内设置应急照明系统。应急照明采用集中电源供电的非集中控制型系统，系统由应急照明配电箱、A型消防应急照明灯具、消防应急标志灯
9、具组成。1 ）消防应急灯具采用集中电源供电，火灾时全部进入应急点亮模式。2）消防应急灯具设计要求：灯具的选择应满足下列要求：1灯具均采用LED光源，光源色温400OK左右。2选用中型标志灯，Im以下墙面、柱上安装或顶上吊装高度小于3.5m的方向指示灯选用中型标志灯。3灯具及其连接附件的防护等级：室外或地面上设置时，防护等级不应低于IP67；潮湿场所内防护等级不应低于IP65o4火灾状态下，灯具光源应急点亮、熄灭的响应时间应符合下列规定：灯具光源应急点亮的响应时间不应大于5s；系统应急启动后，在蓄电池集中电源供电时的持续工作时间满足下列要求：不应小于（1.0h+0.5h）；集中电源的蓄电池组达到
10、使用寿命周期后标称的剩余容量应保证放电时间7、机电抗震内径不小于60mm的电气配管及重力不小于150Nm的电缆梯架、电缆槽盒等应进行抗震设防。抗震支吊架设计由业主另行委托专业公司完成，专业公司设计完成后待设计单位确认后方可施工。2 .配电箱（柜）配电箱（柜）的安装设计应符合下列规定：配电箱（柜）的安装螺栓或焊接强度应满足抗震要求；靠墙安装的配电柜底部安装应牢固。当底部安装螺栓或焊接强度不够时，应将顶部与墙壁进行连接；当配电柜等非靠墙落地安装时，根部应采用金属膨胀螺栓或焊接的固定方式。壁式安装的配电箱与墙壁之间应采用金属膨胀螺栓连接；配电箱（柜）内的元器件应考虑与支承结构间的相互作用，元器件之间
11、采用软连接，接线处应做防震处理：配电箱（柜）面上的仪表应与柜体组装牢固。3 .导体选择及线路敷设配电在电缆桥架内敷设的缆线在引进、引出和转弯处，应在长度上留有余量；接地线应采取防止地震时被切断的措施。电气管路不宜穿越抗震缝，当必须穿越时应符合下列规定：采用金属导管、刚性塑料导管敷设时靠近建筑物下部穿越，且在抗震缝两侧应各设置一个柔性管接头：电缆梯架、电缆槽盒、母线槽在抗震缝两侧设置伸缩节；抗震缝的两端设置抗震支撑节点并与结构可靠连接。电气管路敷设时，当线路采用金属导管、刚性塑料导管、电缆梯架或电缆槽盒数设时,应采用刚性托架或支架固定；当金属导管、刚性塑料导管、电缆梯架或电缆槽盒穿越防火分区时，
12、其缝隙应采用柔性防火封堵材料封堵，并应在贯穿部位附近设置抗震支撑：金属导管、刚性塑料导管的直线段部分每隔30m应设置伸缩节。4 .配电装置至用电设备间连线应符合下列规定：宜采用软导体；当采用穿金属导管、刚性塑料导管敷设时，进口处应转为挠性线管过渡；当采用电缆梯架或电缆槽盒敷设时，进口处应转为挠性线管过渡。亮、持续型灯具的光源由节电点亮模式转入应急点亮模式6）应急照明线路，明敷时（包括敷设在吊顶内），应穿金属导管保护；暗敷时，应穿金属导管并应敷设在不燃性结构内且保护层厚度不小于30廊。应急照明灯和疏散指示标志灯应符合国家标准消防安全标志GB13495.1-2015和消防应急照明和疏散指示系毓GB
13、17945-2010的相关规定。7）隧道内正常照明灯具的布置宜采用沿隧道顶棚中线均匀布置。疏散照明应由安全出口标志灯和疏散标志灯组成。安全出口标志灯宜安装在隧道出入口上方，疏散标志灯宜设置在隧道内人行通道两侧走地面高度为LOm-L2m的电缆支架外侧。4、电力通道接地系统沿电缆通道两侧支架全线通长敷设截面积为50mmX5mm热镀锌扁钢，在现场采用电焊搭接，作为接地干线。电力通道内结构钢筋网及所有金属管道、配线金属护管、金属线槽、电缆金属支架、配电箱外壳、金属灯具外壳、铁爬梯及其他不应带电的设备金属外壳均应与接地干线,可靠连接。接地扁钢在线路首端、末端、分支点及每隔50m处接地极焊接。每50m环向
14、敷设截面积为50mX5mm热镀锌扁钢，作为接地干线连接线。在接地连接板外侧焊接-50X5热镀锌扁钢作为人工接地体连接引线。利用结构钢筋作为接地体，现有钢伤应联接成网，综合接地电阻要求不大于1欧姆。接地具体做法详国标图集接地装置安装14D504o接地装置中采用不同材料时，应考虑电化学腐蚀对接地产生的不良影响。为了防止电化学腐蚀，当利用建筑物基础作为接地装置时，埋在土壤内的外接导体应采用铜质材料或不锈钢材料，不应采用热浸锌钢材。5、电建选型及线路敷设1、安全照明采用WDZC-BYJ-2xlO导线穿PE20导管沿顶部敷设，应急照明采用WDZCn-BYJ-22.5+ZN-RVS21.5穿JDG20暗敷
