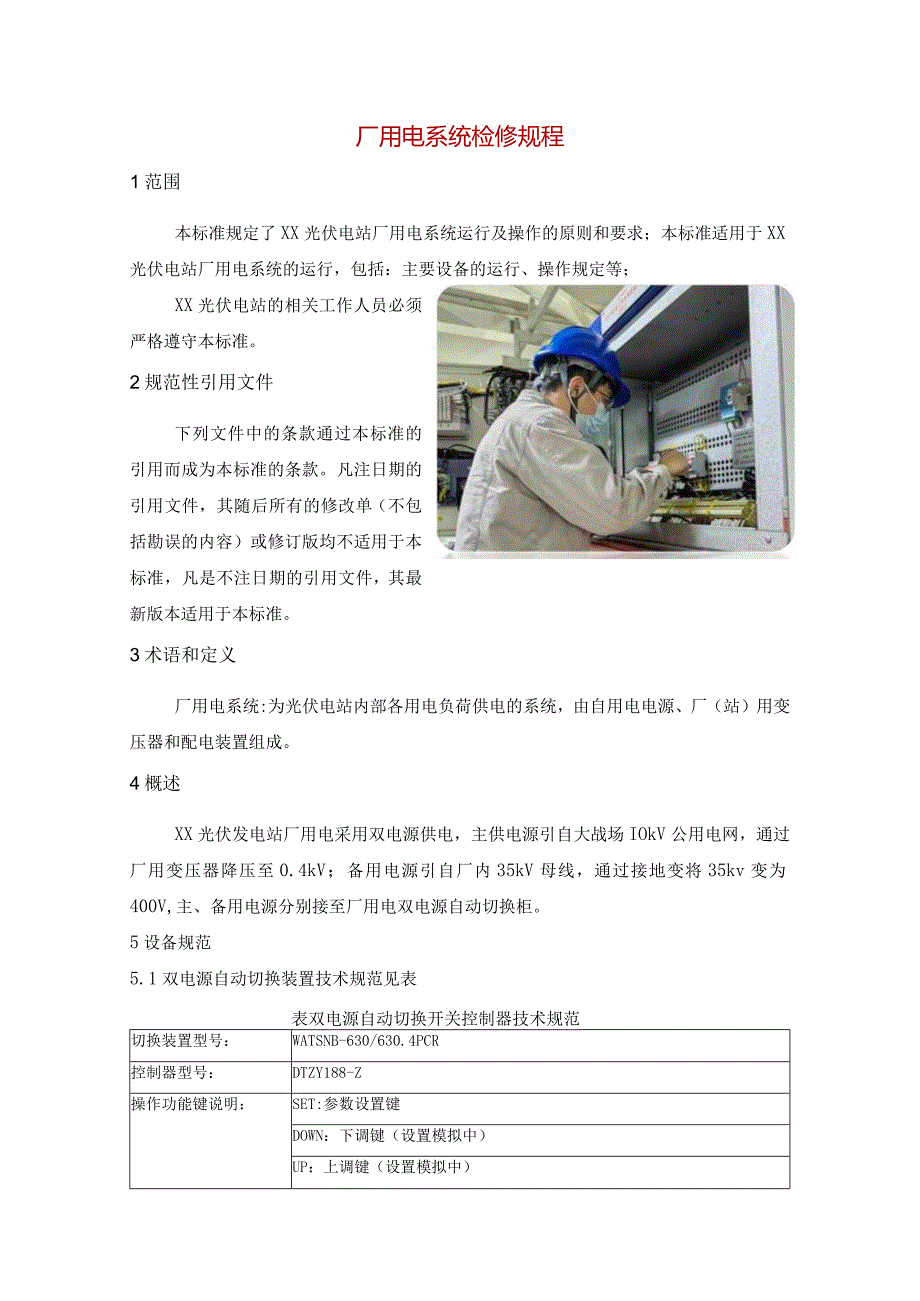

1、厂用电系统检修规程1范围本标准规定了XX光伏电站厂用电系统运行及操作的原则和要求；本标准适用于XX光伏电站厂用电系统的运行，包括：主要设备的运行、操作规定等；XX光伏电站的相关工作人员必须严格遵守本标准。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。3术语和定义厂用电系统:为光伏电站内部各用电负荷供电的系统，由自用电电源、厂（站）用变压器和配电装置组成。4概述XX光伏发电站厂用电采用双电源供电，主供电源引自大战场IOkV公用电网，通过厂用变压

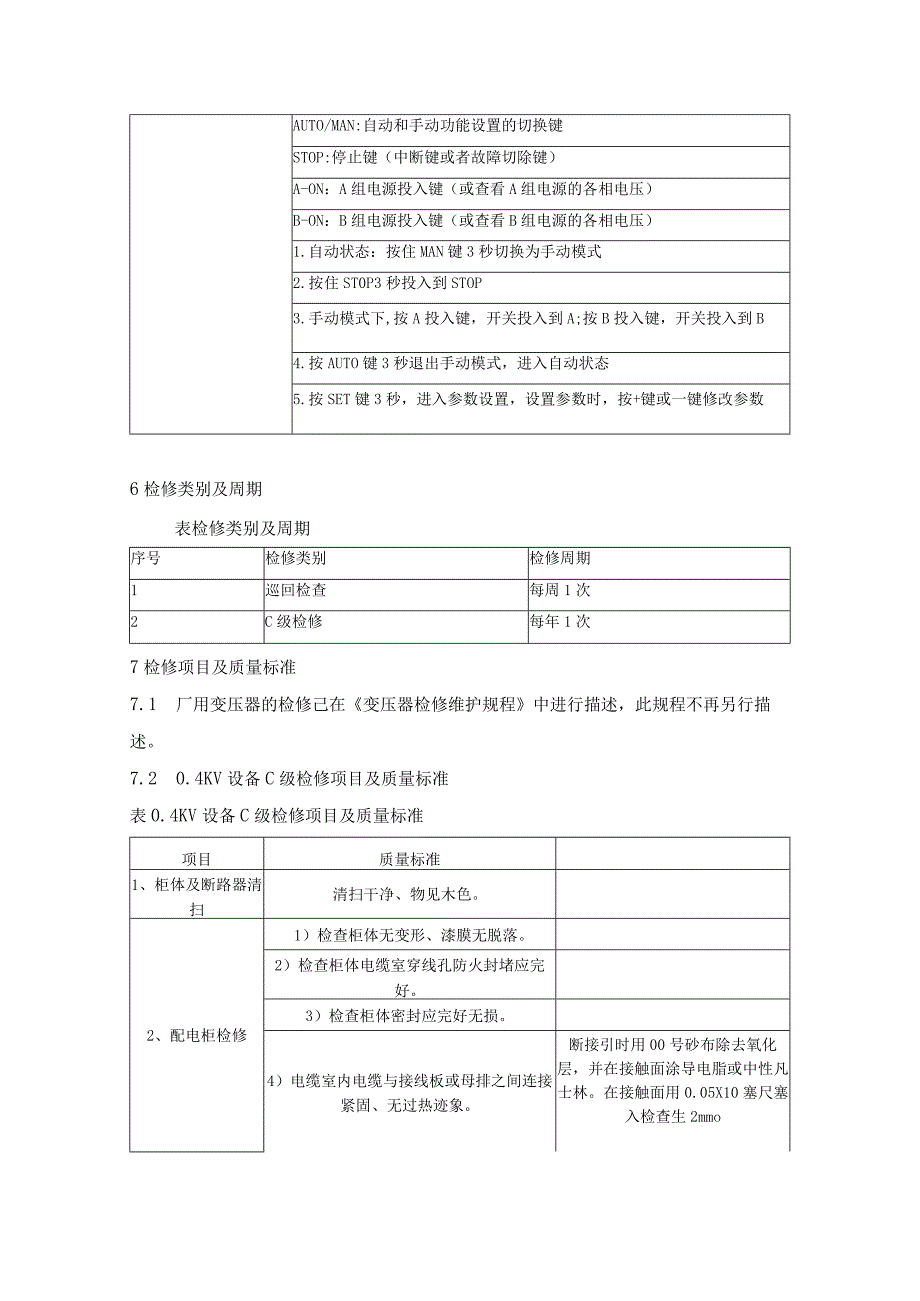

2、器降压至0.4kV；备用电源引自厂内35kV母线，通过接地变将35kv变为400V,主、备用电源分别接至厂用电双电源自动切换柜。5设备规范5.1双电源自动切换装置技术规范见表表双电源自动切换开关控制器技术规范切换装置型号：WATSNB-630/630.4PCR控制器型号：DTZY188-Z操作功能键说明：SET:参数设置键DOWN：下调键（设置模拟中）UP：上调键（设置模拟中）AUTO/MAN:自动和手动功能设置的切换键STOP:停止键（中断键或者故障切除键）A-ON：A组电源投入键（或查看A组电源的各相电压）B-ON：B组电源投入键（或查看B组电源的各相电压）1.自动状态：按住MAN键3秒切
3、换为手动模式2.按住ST0P3秒投入到STOP3.手动模式下,按A投入键，开关投入到A;按B投入键，开关投入到B4.按AUTO键3秒退出手动模式，进入自动状态5.按SET键3秒，进入参数设置，设置参数时，按+键或一键修改参数6检修类别及周期表检修类别及周期序号检修类别检修周期1巡回检查每周1次2C级检修每年1次7检修项目及质量标准7.1 厂用变压器的检修己在变压器检修维护规程中进行描述，此规程不再另行描述。7.2 0.4KV设备C级检修项目及质量标准表0.4KV设备C级检修项目及质量标准项目质量标准1、柜体及断路器清扫清扫干净、物见木色。2、配电柜检修1）检查柜体无变形、漆膜无脱落。2）检查柜

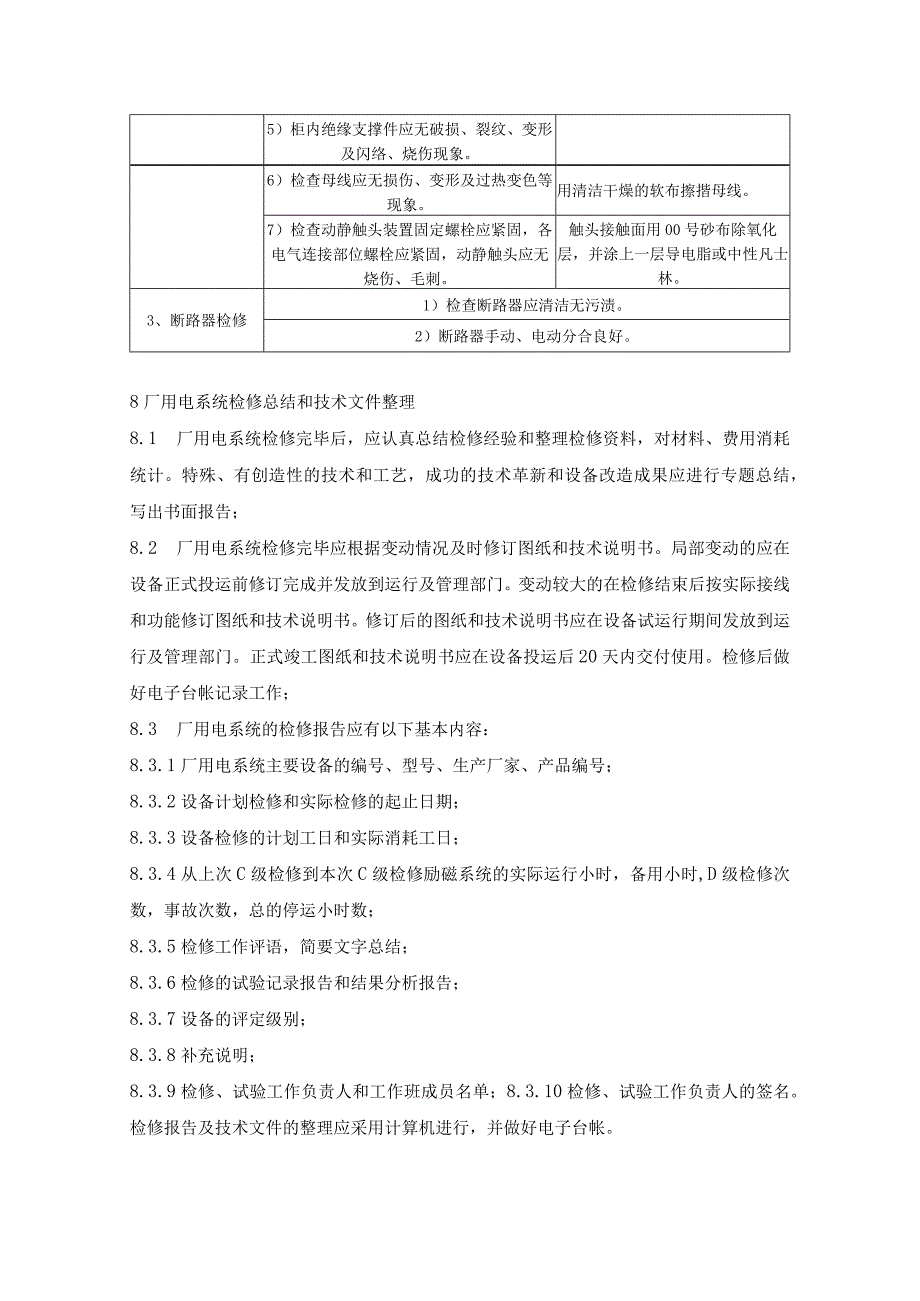

4、体电缆室穿线孔防火封堵应完好。3）检查柜体密封应完好无损。4）电缆室内电缆与接线板或母排之间连接紧固、无过热迹象。断接引时用00号砂布除去氧化层，并在接触面涂导电脂或中性凡士林。在接触面用0.05X10塞尺塞入检查生2mmo5）柜内绝缘支撑件应无破损、裂纹、变形及闪络、烧伤现象。6）检查母线应无损伤、变形及过热变色等现象。用清洁干燥的软布擦揩母线。7）检查动静触头装置固定螺栓应紧固，各电气连接部位螺栓应紧固，动静触头应无烧伤、毛刺。触头接触面用00号砂布除氧化层，并涂上一层导电脂或中性凡士林。3、断路器检修1）检查断路器应清洁无污渍。2）断路器手动、电动分合良好。8厂用电系统检修总结和技术文件
5、整理8.1 厂用电系统检修完毕后，应认真总结检修经验和整理检修资料，对材料、费用消耗统计。特殊、有创造性的技术和工艺，成功的技术革新和设备改造成果应进行专题总结，写出书面报告；8.2 厂用电系统检修完毕应根据变动情况及时修订图纸和技术说明书。局部变动的应在设备正式投运前修订完成并发放到运行及管理部门。变动较大的在检修结束后按实际接线和功能修订图纸和技术说明书。修订后的图纸和技术说明书应在设备试运行期间发放到运行及管理部门。正式竣工图纸和技术说明书应在设备投运后20天内交付使用。检修后做好电子台帐记录工作；8.3 厂用电系统的检修报告应有以下基本内容：8.3.1厂用电系统主要设备的编号、型号、生产厂家、产品编号；8.3.2设备计划检修和实际检修的起止日期；8.3.3设备检修的计划工日和实际消耗工日；8.3.4从上次C级检修到本次C级检修励磁系统的实际运行小时，备用小时,D级检修次数，事故次数，总的停运小时数；8.3.5检修工作评语，简要文字总结；8.3.6检修的试验记录报告和结果分析报告；8.3.7设备的评定级别；8.3.8补充说明；8.3.9检修、试验工作负责人和工作班成员名单；8.3.10检修、试验工作负责人的签名。检修报告及技术文件的整理应采用计算机进行，并做好电子台帐。
