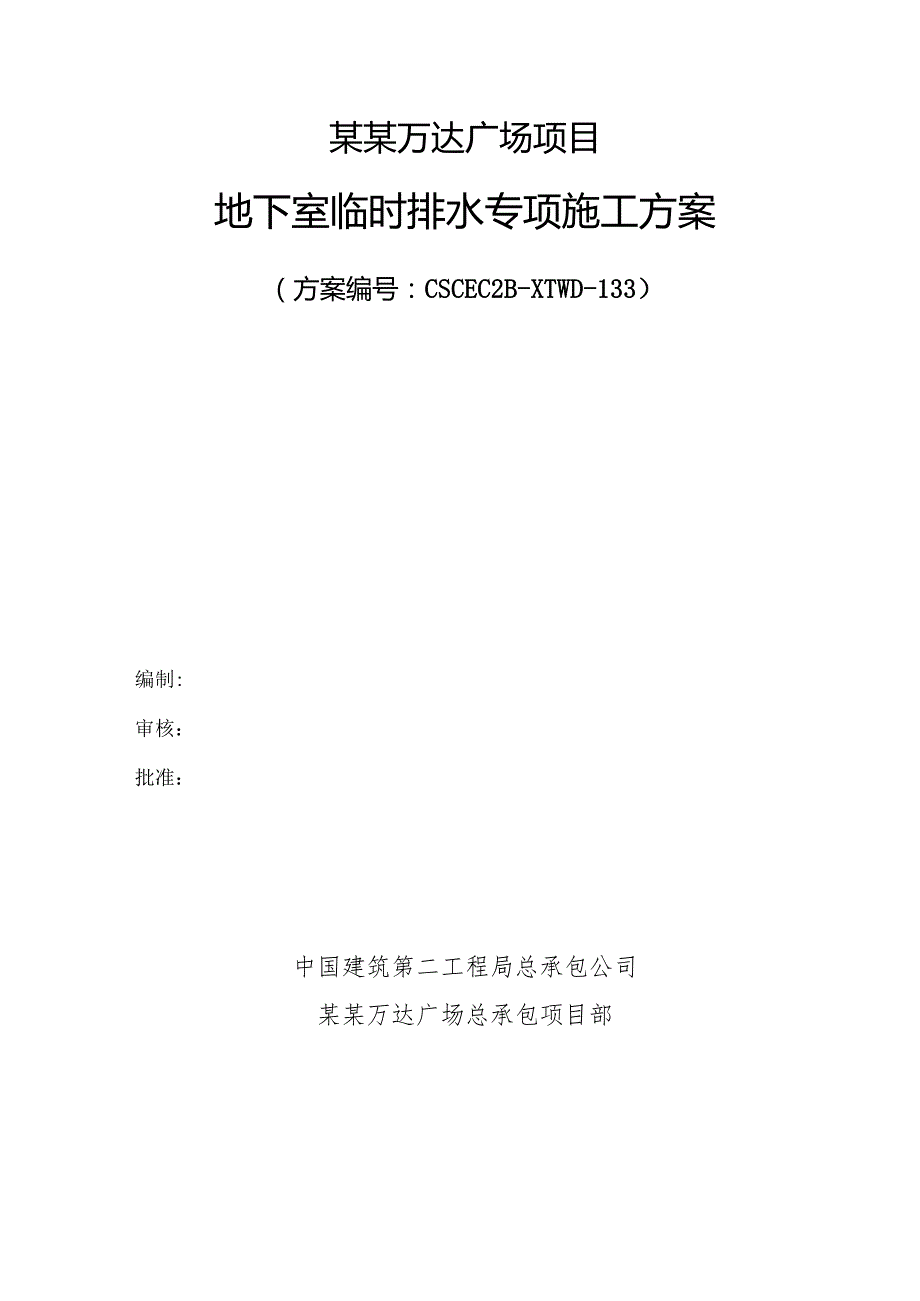

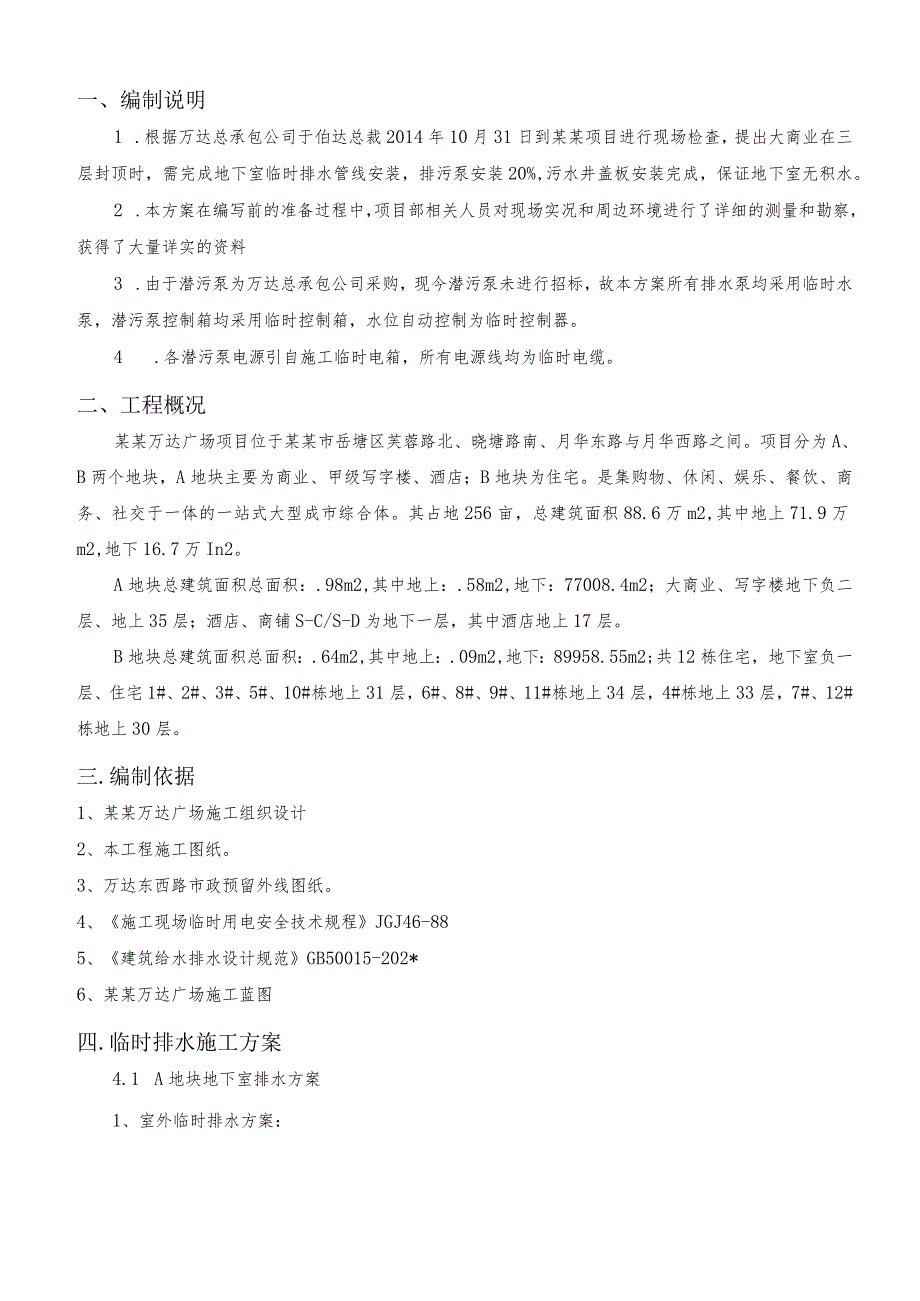

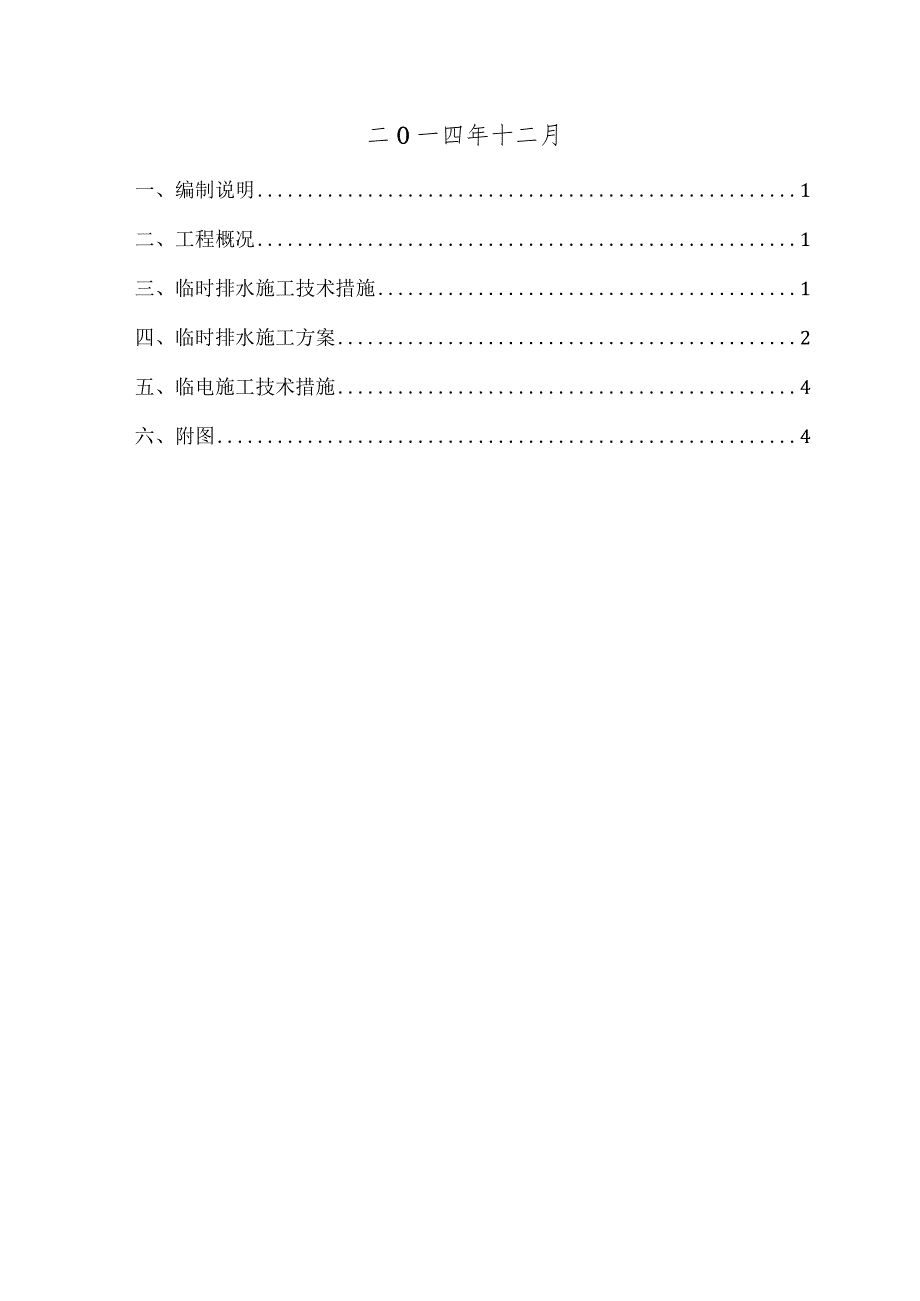

1、某某万达广场项目地下室临时排水专项施工方案（方案编号：CSCEC2B-XTWD-133）编制:审核：批准：中国建筑第二工程局总承包公司某某万达广场总承包项目部二O一四年十二月一、编制说明1二、工程概况1三、临时排水施工技术措施1四、临时排水施工方案2五、临电施工技术措施4六、附图4一、编制说明1 .根据万达总承包公司于伯达总裁2014年10月31日到某某项目进行现场检查，提出大商业在三层封顶时，需完成地下室临时排水管线安装，排污泵安装20%,污水井盖板安装完成，保证地下室无积水。2 .本方案在编写前的准备过程中，项目部相关人员对现场实况和周边环境进行了详细的测量和勘察，获得了大量详实的资料3
2、.由于潜污泵为万达总承包公司采购，现今潜污泵未进行招标，故本方案所有排水泵均采用临时水泵，潜污泵控制箱均采用临时控制箱，水位自动控制为临时控制器。4 .各潜污泵电源引自施工临时电箱，所有电源线均为临时电缆。二、工程概况某某万达广场项目位于某某市岳塘区芙蓉路北、晓塘路南、月华东路与月华西路之间。项目分为A、B两个地块，A地块主要为商业、甲级写字楼、酒店；B地块为住宅。是集购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型成市综合体。其占地256亩，总建筑面积88.6万m2,其中地上71.9万m2,地下16.7万In2。A地块总建筑面积总面积：.98m2,其中地上：.58m2,地下：77008.
3、4m2；大商业、写字楼地下负二层、地上35层；酒店、商铺S-C/S-D为地下一层，其中酒店地上17层。B地块总建筑面积总面积：.64m2,其中地上：.09m2,地下：89958.55m2;共12栋住宅，地下室负一层、住宅1#、2#、3#、5#、10#栋地上31层，6#、8#、9#、11#栋地上34层，4#栋地上33层，7#、12#栋地上30层。三.编制依据1、某某万达广场施工组织设计2、本工程施工图纸。3、万达东西路市政预留外线图纸。4、施工现场临时用电安全技术规程JGJ46-885、建筑给水排水设计规范GB50015-202*6、某某万达广场施工蓝图四.临时排水施工方案4.1 A地块地下室排
4、水方案1、室外临时排水方案：由于室外污水、废水、雨水管均未接通至市政管，故需做成临时排水，暂接至道路预留雨水管(道路管已接通至市政管)。其中万达东西路预留雨水管基本已经接通，地下室Bl层东西排水出户只需就近选点开挖沟槽至道路雨水井，做成临时排水，即可进行疏水。但地下室北侧市政管位于芙蓉路，短期内无法进行沟槽开挖，现场北侧道路均以硬化，故将北侧排水出户引至现场沉淀池预留口，以确保大商业地下室临时排水顺利实施。2、室内临时排水方案：(1) .潜污泵选址：根据大商业图纸统计地下室潜污泵合计356台，其中地库排水共92台(CK型号集水坑),均为一用一备；根据现场实际情况，地下室B2、Bl层需布置14个
5、集水井、写字楼4个电梯基坑集水井方可满足地下室临时排水(具体集水井定位见附图)。每个积水井暂布置一台水泵及配套阀部件安装，潜污泵型号及阀部件以9月16日大商业图纸技术参数为依据选取，潜污泵按照图纸要求配备电源箱、导轨、倒链及水泵电源线长度。(2) .根据选址规划出地下室疏水导向示意图：地下室集水井沿东西侧外墙出户的管道走向均按照9月16日图纸施工，避免后期出现大量拆除返工，沿北侧出户管道室内均按照图纸施工，出户后接至沉淀池预留井口。(详见附图)(3) .正式管道封堵：根据正式图纸显示地下室集水井管道多为串联汇集排出，为保证现场临时排水顺利疏水及避免后期管道出现大量返工，此方案中所有与集水井串联
6、的管道全部施工到位，管口末端进行临时封堵。(4) .施工注意事项：为保证施工安全，地下室集水井按照图纸要求安装盖板，并对已安装集水井四周加装安全防护栏及密布，以防止建筑垃圾进入集水井内，造成后期潜污泵损坏。4.2B地块地下室排水方案(1)B地块采用将其它集水坑的水汇聚排至中心集水坑，再将中心集水坑的水通过自动泵泵至沉淀水箱。沉淀水箱的水经过自流至B地块的消防水箱，泵至B区楼层各用水点。(2)在地下室中心位置的四个集水坑设置自动泵，自动泵选用流量为20m3/小时，扬程为25米，口径为DN50,功率为3KW的污水污物泵4台，四个集水坑中的自动泵感应水位的情况将集水坑积水泵至地下室沉淀水箱。其他的集
7、水坑设置机动泵，水泵的流量为IOm3/小时，扬程为10米，口径为DN50,功率为0.75KW的污水污物泵6台，将水就近转输收集至上述四个集水坑。如遇紧急情况或水箱水位液出，紧急排水泵启动，将水排至东南角消防水箱或紧急外排至万达东路雨水口。(3)B地块多余积水从东南角地下室负一层后期板面排至B地块东南角消防水箱，余紧急情况直接排至万达东路雨水井。(4).施工注意事项：为保证施工安全，地下室集水井按照图纸要求安装盖板，并对已安装集水井四周加装安全防护栏及密布，以防止建筑垃圾进入集水井内，造成后期潜污泵损坏。(5)A地块水泵设备清单名称型号数量参数部位名称1污水污物泵100WQ65-25-7.5(J
8、Y)14台Q=65m3h,H=25m负一层4台，负二层10台(5)B地块水泵设备清单名称型号数量参数部位1污水污物泵50WQ10-10-0.756台Q=10m3h,H=IOmB地块地下室(机动小泵)2污水污物泵100WQ80-25-lI(JY)8台Q=80m3h,H=25mB地块地下室各4台(紧急情况下使用)3污水污物泵50WQ20-25-3(JY)4台Q=20m3h,H=25mB地块地下室4台(自动泵)五.临电施工措施:为保证地下室潜污泵的正常运行用电，结合现场实际情况采用临电供给，采用树干式敷设。潜污泵均配成套的控制箱，每个潜污泵为3KW,附近的控制箱集中接到一个三级箱采用YJV-5*4穿
9、PVC32管，再由现场临时二级箱供电，I=PU1.73/cos,例如：一个三级箱最多接7个回路，共计21KW,则1=21000/380/1.73/0.8=40A由于线路过长，须选用大一个规格的电缆，故选择YJV-5*16的电缆。敷设沿柱子穿PVC40管明敷设。六.附件施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正
10、确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护,用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
