1、一、基本信息场镇道路工程A级金属梁柱式护栏设计计算书1.1工程概况11211.3主要规范1二、护栏计算12.1结构及材料参数12.2构成塑性钱的所有横梁的非弹性屈服线弯曲承载力矩MP计算22.3构造符合性检查22.4承载能力计算32.5地脚螺栓承载力计算42.6悬臂板验算42.7结论6一、基本信息1.1 工程概况场镇道路是高桥镇新建绕场镇道路，本项目为新建工程，路线全长L495公里。本项目共有座新建桥梁，龙湾中桥和南天洞中桥，两座桥梁规模均为中桥。1.2 技术标准1、公路等级：三级公路。2、设计荷载：汽车荷载：公路-II级；人群荷载：3.0kNm3、设计车速：3Okmh4、桥梁宽度：1.75m

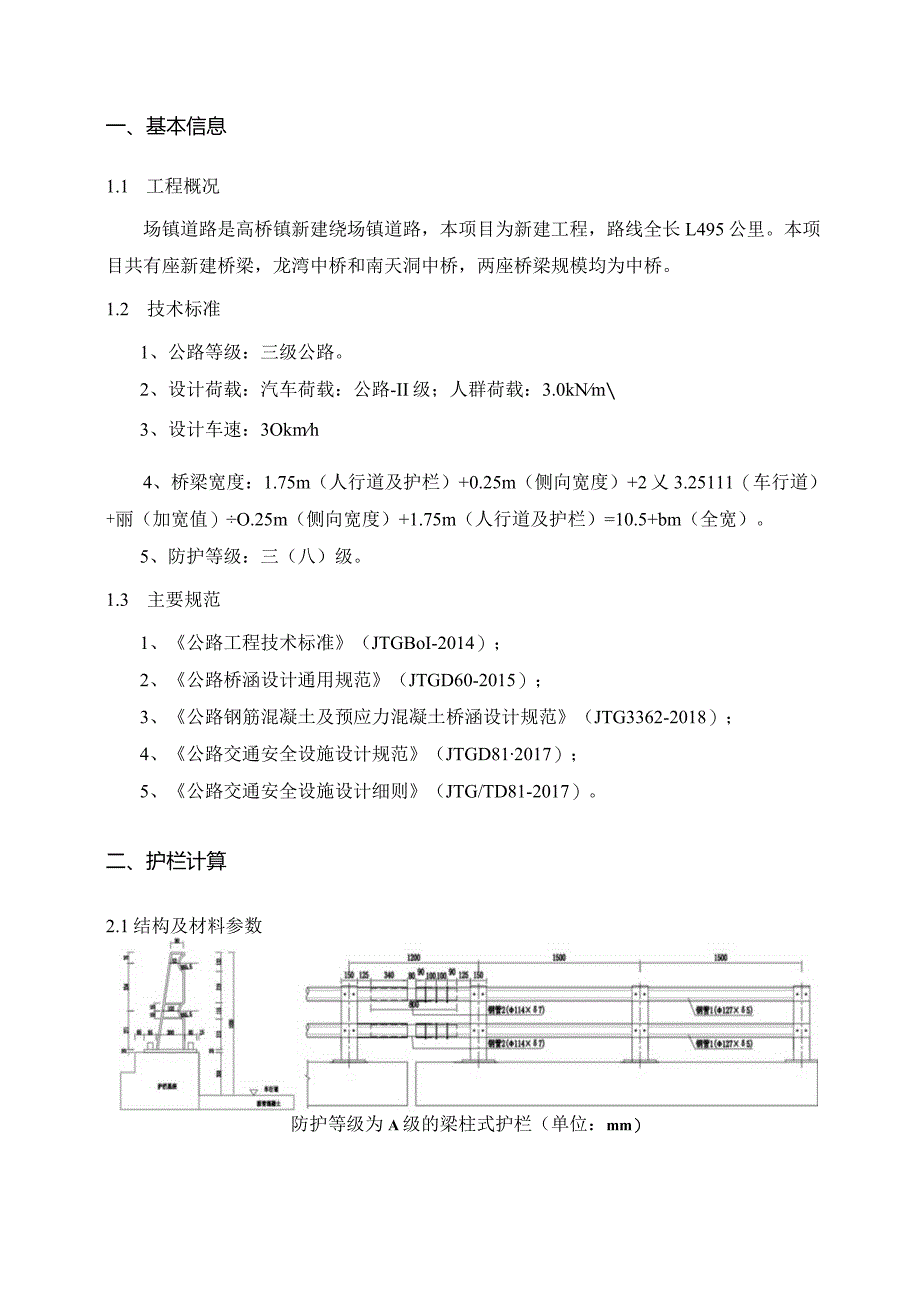

2、（人行道及护栏）+0.25m（侧向宽度）+2乂3.25111（车行道）+丽（加宽值）O.25m（侧向宽度）+1.75m（人行道及护栏）=10.5+bm（全宽）。5、防护等级：三（八）级。1.3 主要规范1、公路工程技术标准（JTGBoI-2014）；2、公路桥涵设计通用规范（JTGD60-2015）；3、公路钢筋混凝土及预应力混凝土桥涵设计规范（JTG3362-2018）；4、公路交通安全设施设计规范（JTGD812017）；5、公路交通安全设施设计细则（JTG/TD81-2017）。二、护栏计算2.1结构及材料参数防护等级为A级的梁柱式护栏（单位：mm）护栏等级：A级。立柱间距1.5m。护栏
3、钢管为127x5。Q355C钢，屈服强度fy=355MPa;C30混凝土，轴心抗压强度标准值f=26.8MPa位柱间距L=1500mm0根据公路交通安全设施设计细则(JTGfrD81-2017)表3.5.4条规定，A级碰撞荷载标准值为170KN,荷载分布长度为1.2m。2.2构成塑性校的所有横梁的非弹性屈服线弯曲承载力矩Mp计算各横梁规格相同，每一根横梁的塑性截面模量Z和弯曲承载力矩MP分别为：Z=29832.5mm3,Mp=vZ=35529832.5=10590537.5(Nmm)立柱的塑性截面模量Z和弯曲承载力矩MP分别为：Z=215664mm3,Mp=vZ=355215664=76560
4、720(7Vmm)2.3构造符合性检查对A等级，Lt=I20Omm;立柱退后距离S=I14mm;横梁最大净距C=244mm;横梁与车辆接触的总高度A=2x127=254(mm)；A/H=254/700=0.3630.25。与公路交通安全设施设计细则(JTG“口81-2017)图635-2对照可见，所选择的护栏构件符合构造要求。横粱均采用同样的材料，横梁之间的抗力之比与其模量之比相同。因此，根据横梁的塑性模量，可计算出桥面板以上各横梁抗力之和R的高度。斤一(RY)r1/一元=10590537.5(590+924.5)(210590537.5)=757.25(mm)护栏所需要的最小有效高度：G=1
5、580mmW=100OOkgB=2470mmF1=1700N计算得出“k697.86mm17OOOON。（3）失效模式下影响范围内两端立柱的荷载检查失效模式下的立柱数（N）-I=4失效立柱的荷载=4101103.625=404414.5（N）失效模式下每端立柱的荷载=R 404414.52=36866.13 (N) 170000No当N=2时取得最小值，R=253369.90N170000N,护栏承载力满足要求。2.5地脚螺栓承载力计算本项目地脚螺栓为预埋U型地脚螺栓，现浇护栏基座，无需进行验算，此处从略。2.6悬臂板验算箱梁悬臂宽度为2m,人行道宽度为1.75m,护栏位于人行道内侧。AIrl
6、HWas(1)强度：桥面板钢筋采用HRB400钢筋，fyk(屈服强度标准值)=400MPa;桥面板采用C50混凝土，fck(混凝土轴心抗压强度标准值)=32.4MPao(2)钢筋规格：桥梁悬臂板中横向钢筋单根钢筋截面面积：Si=314,2mm2,d=20mm,间距100mm；间距IOOmm桥梁悬臂板中号钢筋单根钢筋截面面积：S2=113.1mm2,d=12mm,(3)计算状态下悬臂根部截面的M,M=+M+MflLSb悬臂桥面板重力在根部截面处引起的弯矩Mk15.83(kNmm)人行道及护栏重力在根部截面处引起的弯矩Mb=I9.69(kNmm)竖向碰撞荷载取10吨货车四二100OOkgX9.8N
