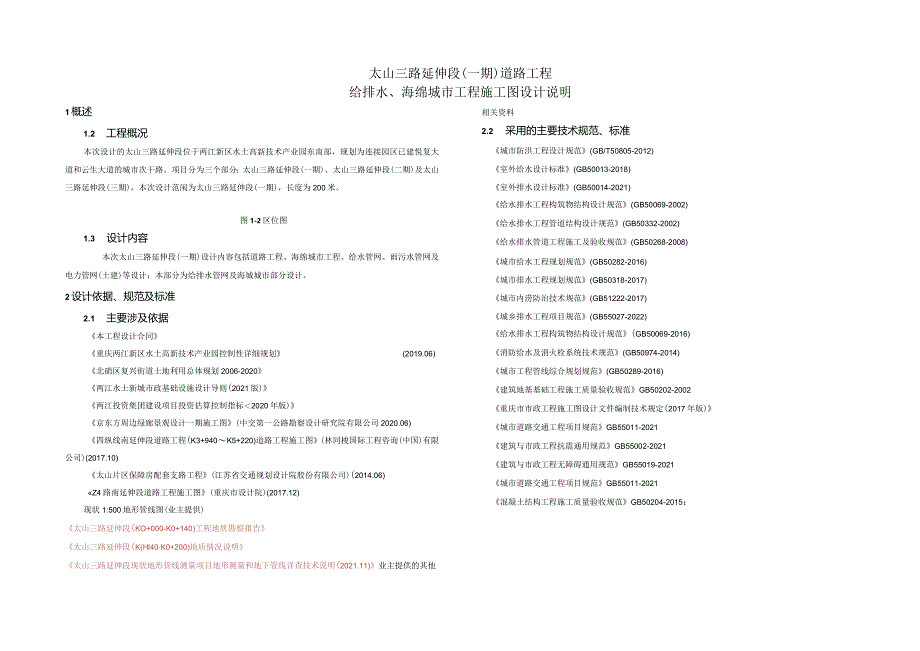

1、太山三路延伸段(一期)道路工程给排水、海绵城市工程施工图设计说明1概述1.2 工程概况本次设计的太山三路延伸段位于两江新区水土高新技术产业园东南部，规划为连接园区已建悦复大道和云生大道的城市次干路。项目分为三个部分：太山三路延伸段(一期)、太山三路延伸段(二期)及太山三路延伸段(三期)，本次设计范闱为太山三路延伸段(一期)，长度为200米。图1-2区位图1.3 设计内容本次太山三路延伸段(一期)设计内容包括道路工程、海绵城市工程、给水管网、雨污水管网及电力管网(土建)等设计；本部分为给排水管网及海城城市部分设计。2设计依据、规范及标准2.1 主要涉及依据本工程设计合同重庆两江新区水土高新技术产
2、业园控制性详细规划(2019.06)北硝区复兴街道土地利用总体规划2006-2020两江水土新城市政基础设施设计导则(2021版)两江投资集团建设项目投资估算控制指标2020年版)京东方周边绿廊景观设计一期施工图(中交第一公路勘察设计研究院有限公司2020.06)四纵线南延伸段道路工程(K3+940K5+220)道路工程施工图(林同梭国际工程咨询(中国)有限公司)(2017.10)太山片区保障房配套支路工程(江苏省交通规划设计院股份有限公司)(2014.06)Z4路南延伸段道路工程施工图(重庆市设计院)(2017.12)现状1:500地形管线图(业主提供)太山三路延伸段(KO+000-K0+1
3、40)工程地质勘察报告太山三路延伸段(K(Hl40K0+200)地质情况说明太山三路延伸段现状地形管线测量项目地形测量和地下管线详查技术说明(2021.11)业主提供的其他相关资料2.2 采用的主要技术规范、标准城市防洪工程设计规范(GB/T50805-2012)室外给水设计标准(GB50013-2018)室外排水设计标准(GB50014-2021)给水排水工程构筑物结构设计规范(GB50069-2002)给水排水工程管道结构设计规范(GB50332-2002)给水排水管道工程施工及验收规范(GB50268-2008)城市给水工程规划规范(GB50282-2016)城市排水工程规划规范(GB5
4、0318-2017)城市内涝防治技术规范(GB51222-2017)城乡排水工程项目规范(GB55027-2022)给水排水工程构筑物结构设计规范(GB50069-2016)消防给水及消火栓系统技术规范(GB50974-2014)城市工程管线综合规划规范(GB50289-2016)建筑地基基础工程施工质量验收规范GB50202-2002重庆市市政工程施工图设计文件编制技术规定(2017年版)城市道路交通工程项目规范GB55011-2021建筑与市政工程抗震通用规范GB55002-2021建筑与市政工程无障碍通用规范GB55019-2021城市道路交通工程项目规范GB55011-2021混凝土结

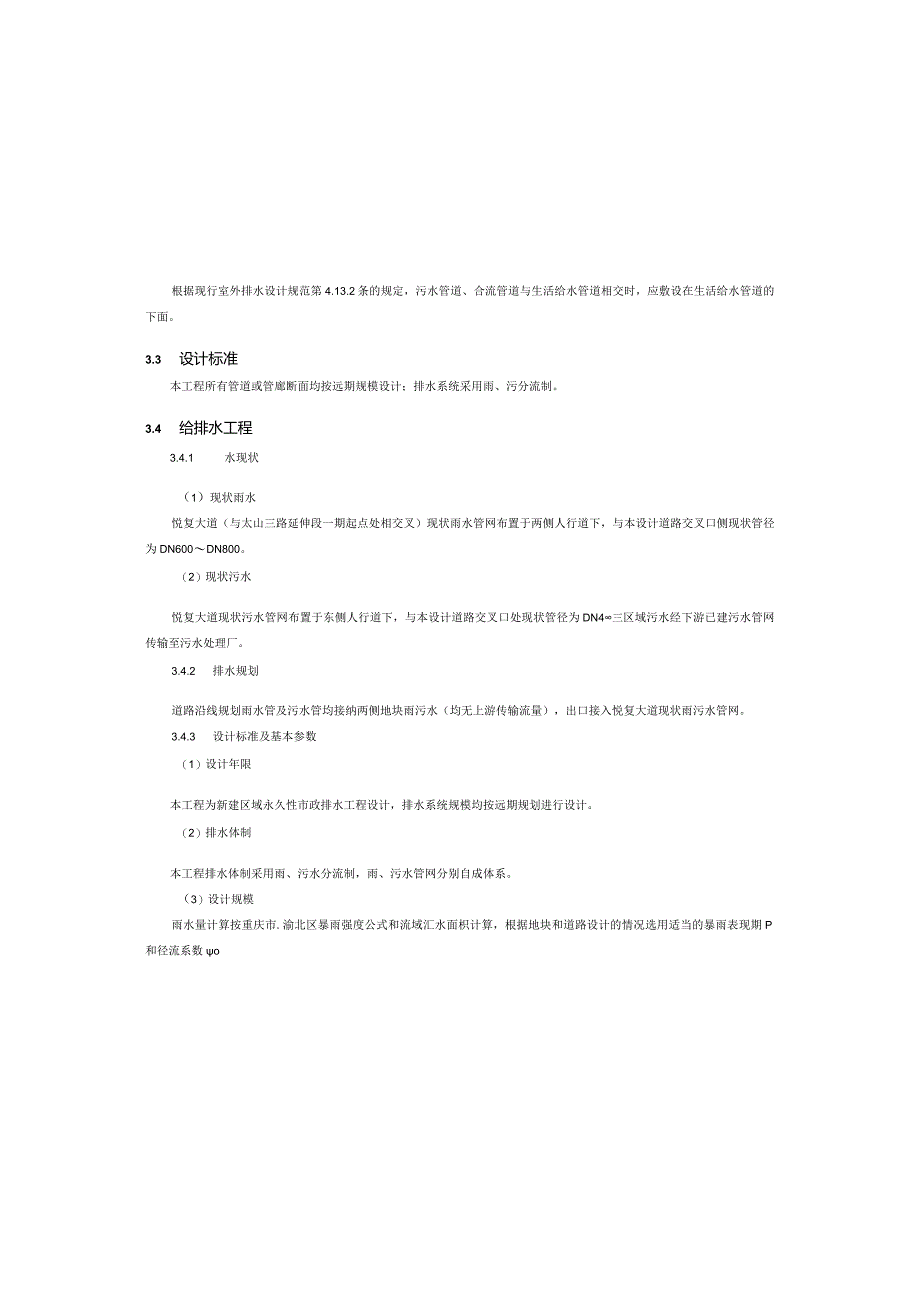

5、构工程施工质量验收规范GB50204-2015；根据现行室外排水设计规范第4.13.2条的规定，污水管道、合流管道与生活给水管道相交时，应敷设在生活给水管道的下面。3.3 设计标准本工程所有管道或管廊断面均按远期规模设计；排水系统采用雨、污分流制。3.4 给排水工程3.4.1 水现状（1）现状雨水悦复大道（与太山三路延伸段一期起点处相交叉）现状雨水管网布置于两侧人行道下，与本设计道路交叉口侧现状管径为DN600DN800。（2）现状污水悦复大道现状污水管网布置于东侧人行道下，与本设计道路交叉口处现状管径为DN4三区域污水经下游已建污水管网传输至污水处理厂。3.4.2 排水规划道路沿线规划雨水管

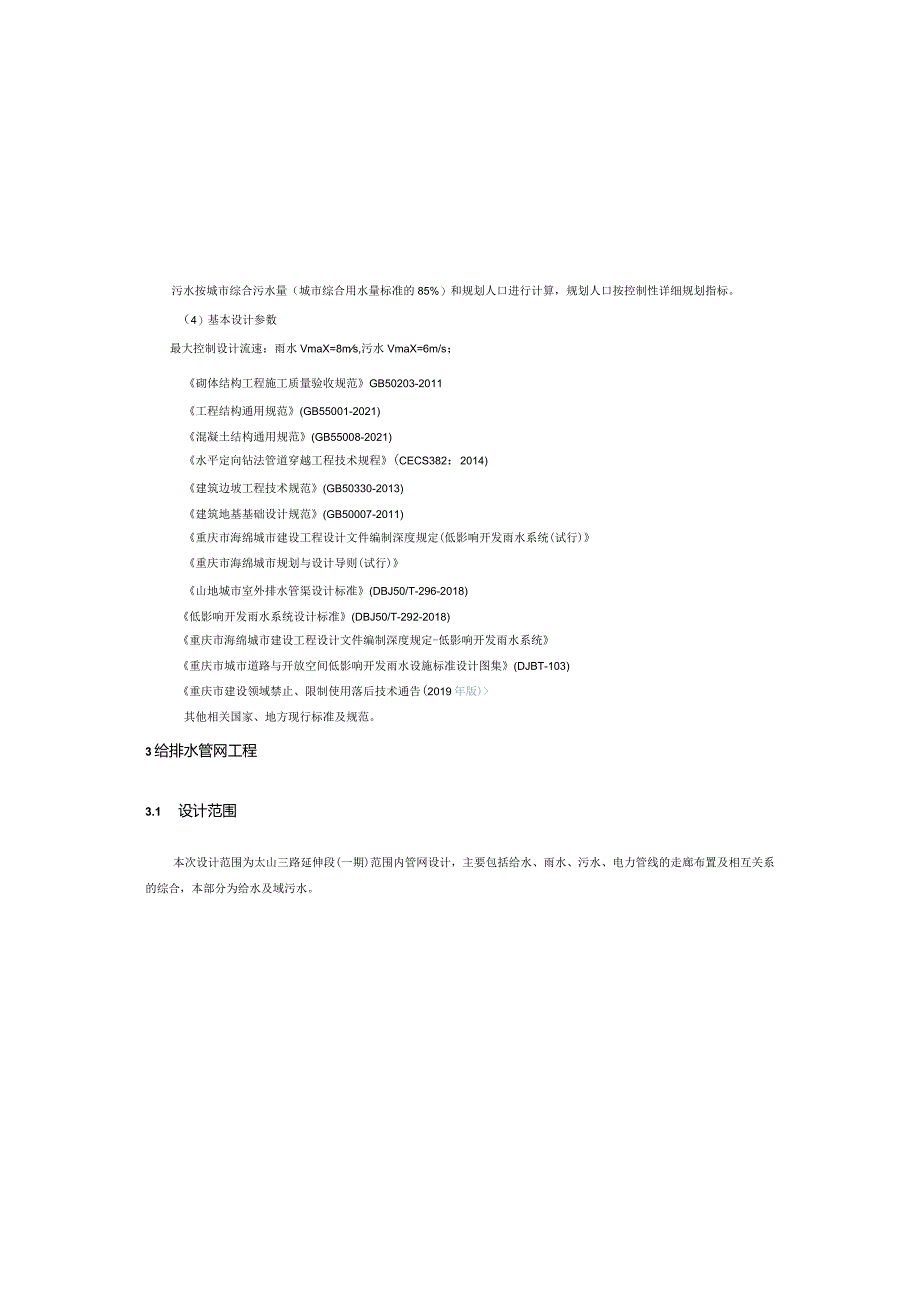

6、及污水管均接纳两侧地块雨污水（均无上游传输流量），出口接入悦复大道现状雨污水管网。3.4.3 设计标准及基本参数（1）设计年限本工程为新建区域永久性市政排水工程设计，排水系统规模均按远期规划进行设计。（2）排水体制本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系。（3）设计规模雨水量计算按重庆市.渝北区暴雨强度公式和流域汇水面枳计算，根据地块和道路设计的情况选用适当的暴雨表现期P和径流系数o污水按城市综合污水量（城市综合用水量标准的85%）和规划人口进行计算，规划人口按控制性详细规划指标。（4）基本设计参数最大控制设计流速：雨水VmaX=8ms,污水VmaX=6m/s；砌体结构工程施
7、工质量验收规范GB50203-2011工程结构通用规范(GB55001-2021)混凝土结构通用规范(GB55008-2021)水平定向钻法管道穿越工程技术规程(CECS382：2014)建筑边坡工程技术规范(GB50330-2013)建筑地基基础设计规范(GB50007-2011)重庆市海绵城市建设工程设计文件编制深度规定(低影响开发雨水系统(试行)重庆市海绵城市规划与设计导则(试行)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)低影响开发雨水系统设计标准(DBJ50/T-292-2018)重庆市海绵城市建设工程设计文件编制深度规定-低影响开发雨水系统重庆市城市道路与开放空
8、间低影响开发雨水设施标准设计图集(DJBT-103)重庆市建设领域禁止、限制使用落后技术通告(2019年版)其他相关国家、地方现行标准及规范。3给排水管网工程3.1 设计范围本次设计范围为太山三路延伸段(一期)范围内管网设计，主要包括给水、雨水、污水、电力管线的走廊布置及相互关系的综合，本部分为给水及域污水。3.2 设计原则结合现场踏勘及管网实测资料，制定合理的管线综合及敷设措施；雨、污水管道分流制措施：新建管线规模容量按远期考虑，管网系统都按远期规划进行设计；新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面相置、高程布置上适应功能的需要和接入的可能性、
9、便利性。设计选材在不断总结科研和工程实践的基础上,既考虑技术发展的趋势,积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。雨水管网布置于道路两侧生物滞留沟下，雨水管网顺道路坡向布置，向西排至悦复大道现状DN6OO-8OO雨水管网。道路沿线设计雨水管径DN400-DN600,埋深一般按覆2.0米控制，检查井间距一般为30米，坡度不小于0.003,每隔一定间距设置过街雨水支管。3）雨水管网水力计算v=-R2,3iy2n其中：V流速（ms）,确保排水管最小流速满足规范规定的自清流速要求R水力半径（m）i水力坡降n粗糙系数，塑料管采用0
10、.01,钢筋混凝土管采用0.014。主要控制管段水力计算表如下所示：主要控制管段水力计算表序号计算管段服务面积设计流量管径坡度设计流速过流能力(hm2)(m3s)mm(%)(ms)(mVs)1Y7Y50.630.19DN4(X)1.02.30.272Y5Y21.150.33DN5000.52.20.353Y18Y110.290.13DN4000.81.90.244Yll-YlO2.550.71DN6000.93.00.76注：以上按玳现期P=5。4）雨水口及连接管水力校核计算设计结合道路纵断面设计，在道路低洼处（K0+000附近处，为最不利处）布置了雨水口（应结合道路路面实际实施低点位置设国其
11、中一个雨水口）。设计对K0+000附近处设置的雨水口进行水力计算如下：雨水口校核位置服务面枳设计流量（按雨水管设计时的1.5倍）雨水口连接管管径连接管坡度管内流速连接管过流能力雨水口个数是否满足m2L/svn%m/snjsL/s最小控制流速：污水管道：Vmin=O.6ms:雨水管道按满流设计；污水按非满流设计其最大设计充满度按下表:污水管大允许充满度管径最大设计充满度350-4500.655-9000.7010000.75最小管径与最小设计坡度：市政排水管最小管径控制在DN4,最小设计坡度控制在i=0.003:本工程排水管道均采用管顶平接。n：管材粗糙系数，塑料管取0.01。3.4.4排水系统
12、设计结合地块特点及区域排水情况，道路雨水管网设计如下：本设计道路雨水管网考虑接纳两侧地块雨水并向东排至悦复大道现状DN800雨水管网：污水管网考虑接纳两侧地块污水并向东排至悦巨大道现状DN400污水管网。(1)用水系统设计1)雨水计算公式、参数雨水设计流量公式：暴雨强度(q)采用(渝建2013625号)重庆市渝北区暴雨强度公式计算：IlU(I+0.945IgP)(，+9713产(LzS.ha)暴雨重现期：道路排水系统P=5年：设计降雨历时：l=U+t2(min)其中，地面集水时间：tl=5(min)：管渠内雨水流行时间：t2(min)按计算确定；综合径流系数：=0.70:汇水面积(F)分地块计
13、算(Ha).2)雨水管网布置如下：依据414规定，本项目位于重庆主城区，属特大城市类型，项目周边人口密集，因此本次内涝重现期取P=IOo年：使用推理公式法进行内涝重现期校核。雨水管渠按压力流计算其临界设计流量，即雨水管渠处于超载状态,其水力坡度如下图。水力坡度：i=(HL下游洪水位)L流速：n临界流量：Q,=V用内涝建现期计算内涝重现期下的设计流量Qm。内涝风险判断临界流量Q大于内涝重现期设计流量Qm时，满足城镇内涝防治要求：当临界流量Q.小于内涝重现期设计流量Quo时，需进一步复核是否满足地面积水设计标准。临界流量Q.为校核管段末端的最大设计流量。本次道路内涝防治要求复核如下，无风险。复核段
