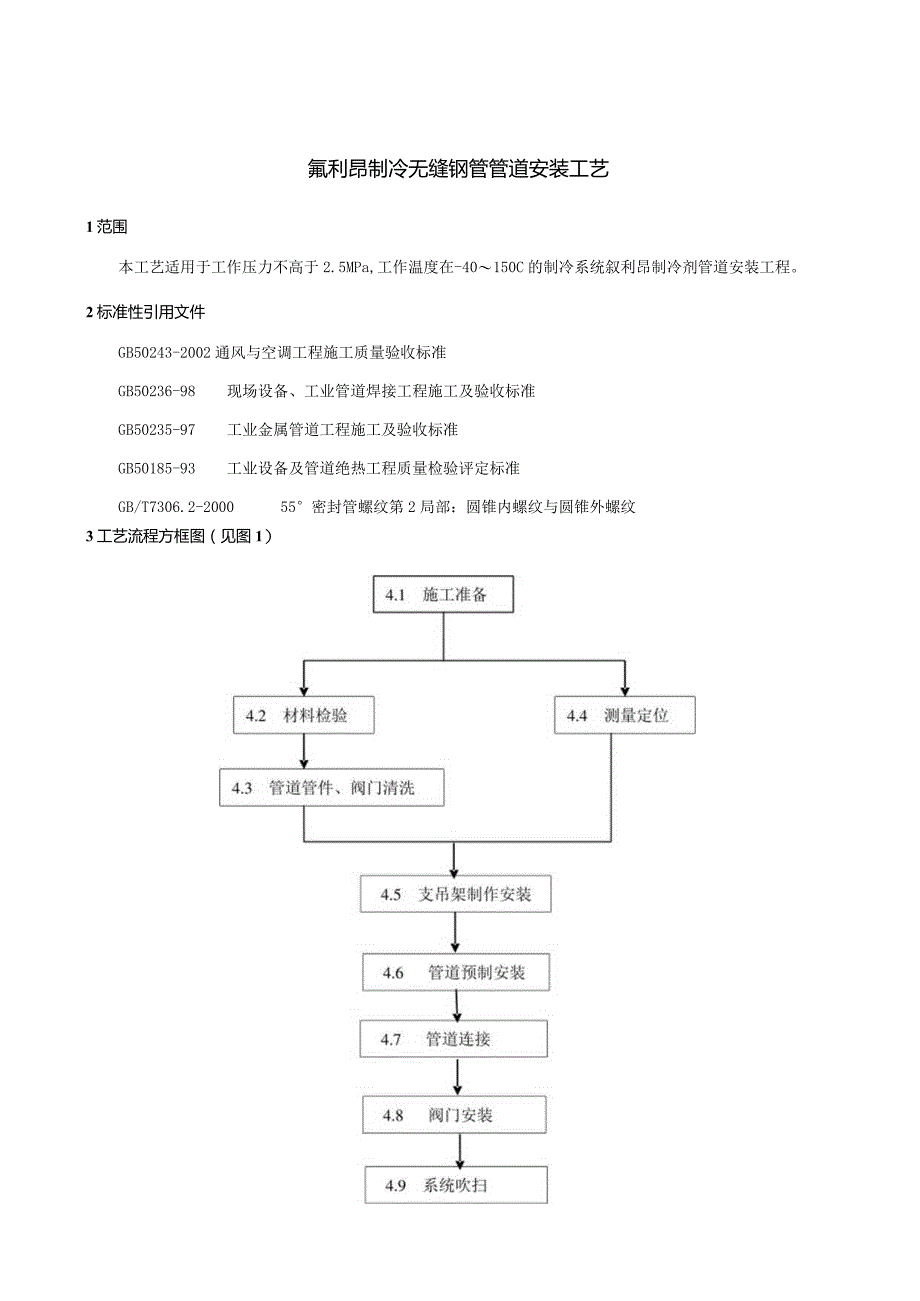

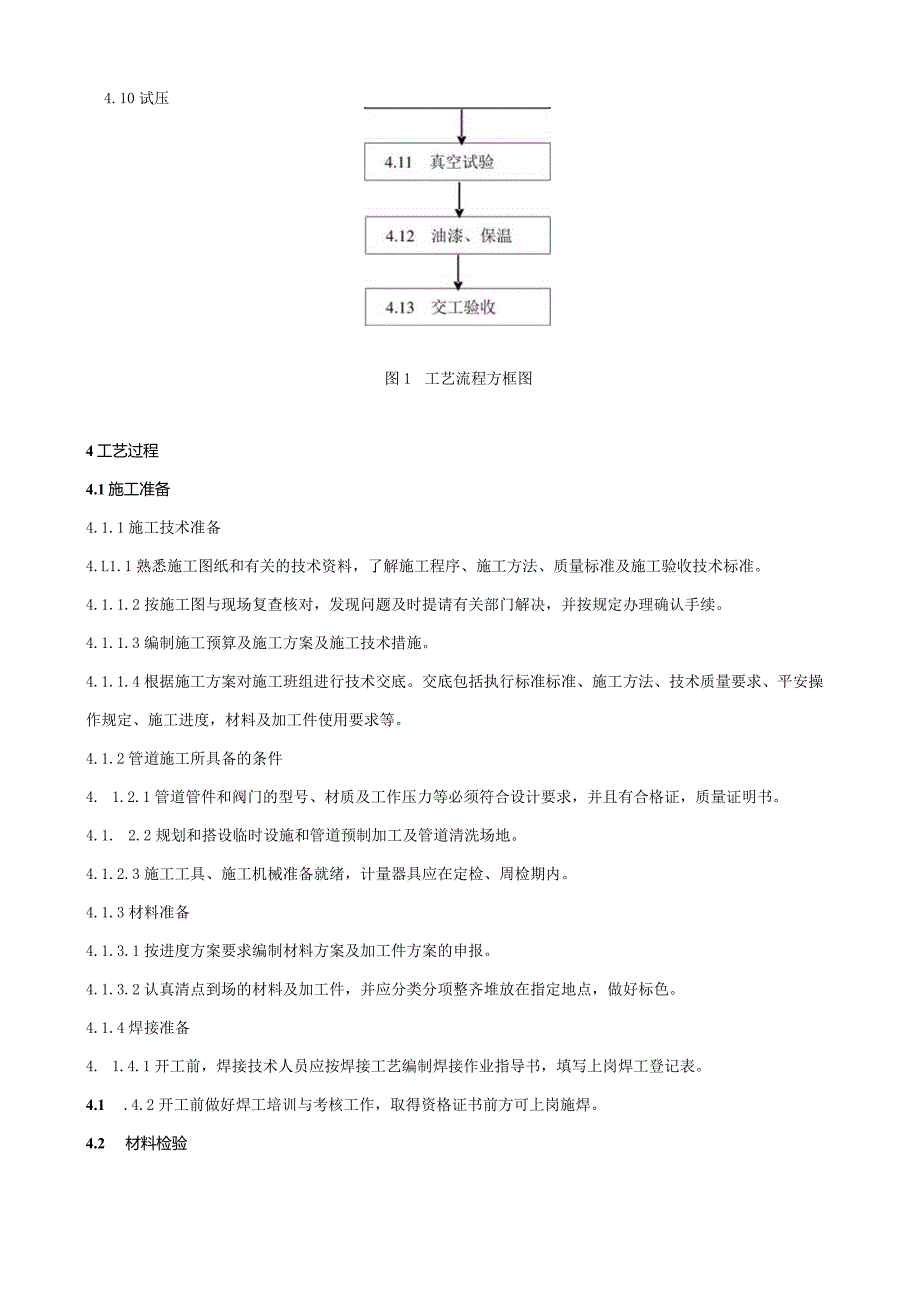

1、氟利昂制冷无缝钢管管道安装工艺1范围本工艺适用于工作压力不高于2.5MPa,工作温度在-40150C的制冷系统叙利昂制冷剂管道安装工程。2标准性引用文件GB50243-2002通风与空调工程施工质量验收标准GB50236-98现场设备、工业管道焊接工程施工及验收标准GB50235-97工业金属管道工程施工及验收标准GB50185-93工业设备及管道绝热工程质量检验评定标准GB/T7306.2-200055密封管螺纹第2局部：圆锥内螺纹与圆锥外螺纹3工艺流程方框图（见图1）4.10试压图1工艺流程方框图4工艺过程4.1施工准备4.1.1施工技术准备4.L1.1熟悉施工图纸和有关的技术资料，了解施
2、工程序、施工方法、质量标准及施工验收技术标准。4.1.1.2按施工图与现场复查核对，发现问题及时提请有关部门解决，并按规定办理确认手续。4.1.1.3编制施工预算及施工方案及施工技术措施。4.1.1.4根据施工方案对施工班组进行技术交底。交底包括执行标准标准、施工方法、技术质量要求、平安操作规定、施工进度，材料及加工件使用要求等。4.1.2管道施工所具备的条件4. 1.2.1管道管件和阀门的型号、材质及工作压力等必须符合设计要求，并且有合格证，质量证明书。4.1. 2.2规划和搭设临时设施和管道预制加工及管道清洗场地。4.1.2.3施工工具、施工机械准备就绪，计量器具应在定检、周检期内。4.1

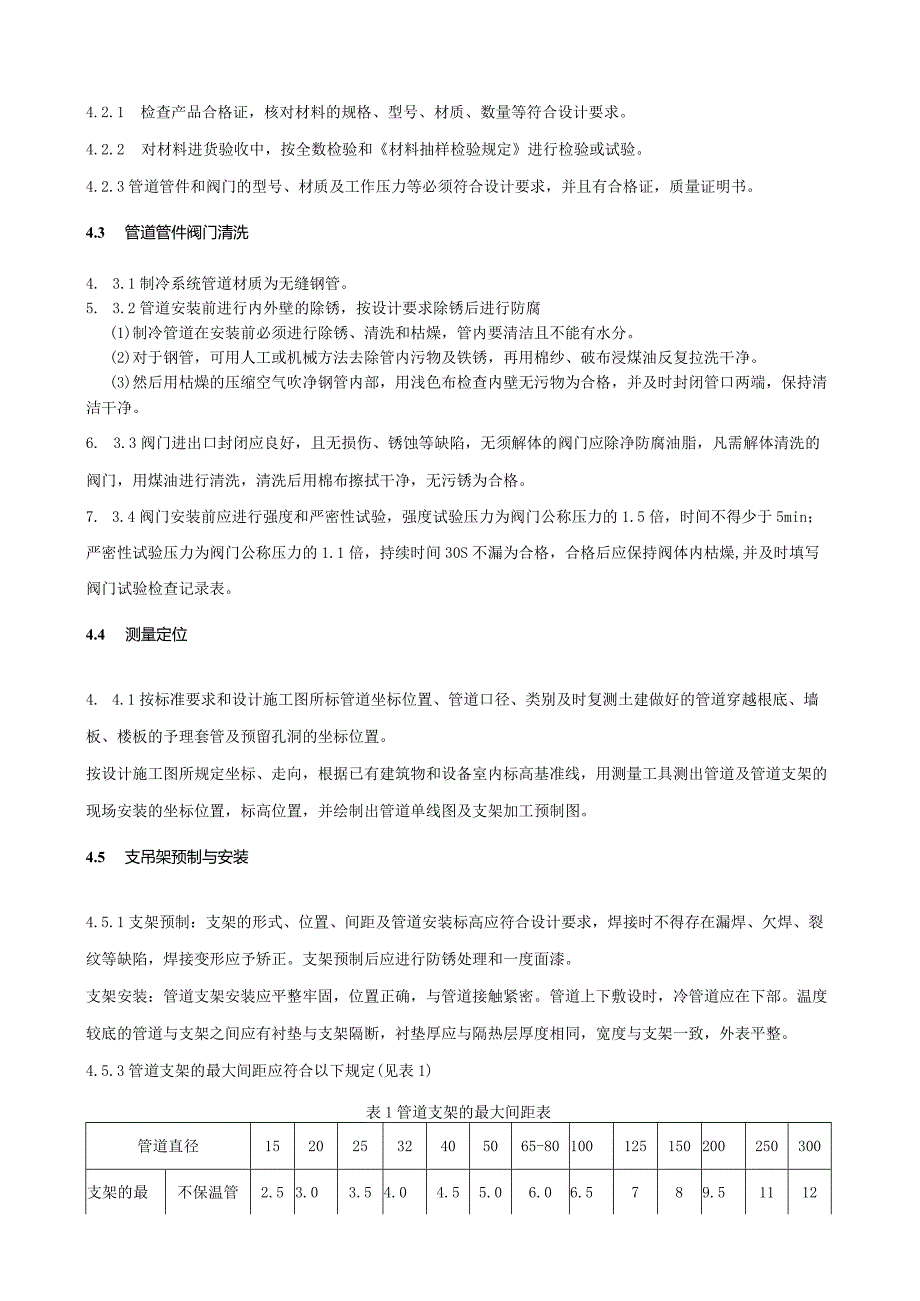

3、.3材料准备4.1.3.1按进度方案要求编制材料方案及加工件方案的申报。4.1.3.2认真清点到场的材料及加工件，并应分类分项整齐堆放在指定地点，做好标色。4.1.4焊接准备4. 1.4.1开工前，焊接技术人员应按焊接工艺编制焊接作业指导书，填写上岗焊工登记表。4.1 .4.2开工前做好焊工培训与考核工作，取得资格证书前方可上岗施焊。4.2 材料检验4.2.1 检查产品合格证，核对材料的规格、型号、材质、数量等符合设计要求。4.2.2 对材料进货验收中，按全数检验和材料抽样检验规定进行检验或试验。4.2.3管道管件和阀门的型号、材质及工作压力等必须符合设计要求，并且有合格证，质量证明书。4.3
4、 管道管件阀门清洗4. 3.1制冷系统管道材质为无缝钢管。5. 3.2管道安装前进行内外壁的除锈，按设计要求除锈后进行防腐(1)制冷管道在安装前必须进行除锈、清洗和枯燥，管内要清洁且不能有水分。(2)对于钢管，可用人工或机械方法去除管内污物及铁锈，再用棉纱、破布浸煤油反复拉洗干净。(3)然后用枯燥的压缩空气吹净钢管内部，用浅色布检查内壁无污物为合格，并及时封闭管口两端，保持清洁干净。6. 3.3阀门进出口封闭应良好，且无损伤、锈蚀等缺陷，无须解体的阀门应除净防腐油脂，凡需解体清洗的阀门，用煤油进行清洗，清洗后用棉布擦拭干净，无污锈为合格。7. 3.4阀门安装前应进行强度和严密性试验，强度试验压
5、力为阀门公称压力的1.5倍，时间不得少于5min；严密性试验压力为阀门公称压力的1.1倍，持续时间30S不漏为合格，合格后应保持阀体内枯燥,并及时填写阀门试验检查记录表。4.4 测量定位4. 4.1按标准要求和设计施工图所标管道坐标位置、管道口径、类别及时复测土建做好的管道穿越根底、墙板、楼板的予理套管及预留孔洞的坐标位置。按设计施工图所规定坐标、走向，根据已有建筑物和设备室内标高基准线，用测量工具测出管道及管道支架的现场安装的坐标位置，标高位置，并绘制出管道单线图及支架加工预制图。4.5 支吊架预制与安装4.5.1支架预制：支架的形式、位置、间距及管道安装标高应符合设计要求，焊接时不得存在漏
6、焊、欠焊、裂纹等缺陷，焊接变形应予矫正。支架预制后应进行防锈处理和一度面漆。支架安装：管道支架安装应平整牢固，位置正确，与管道接触紧密。管道上下敷设时，冷管道应在下部。温度较底的管道与支架之间应有衬垫与支架隔断，衬垫厚应与隔热层厚度相同，宽度与支架一致，外表平整。4.5.3管道支架的最大间距应符合以下规定(见表1)表1管道支架的最大间距表管道直径15202532405065-80100125150200250300支架的最不保温管2.53.03.54.04.55.06.06.5789.51112大间距m保温管2.02.52.52.53.03.04.04.567788.54.6管道安装根据施工图
7、绘制预制件加工图，施工中严格执行“上堵下开”施工方法及时封堵管道水平和朝上的开口,防止异物进入管道。管道安装一般先装大管道后装小管道，先安装支架后安装管道，先装总（干）管，后装干管、支管。4.6.3管道安装的坡度与坡向应符合设计及设备技术文件要求。液体管道不得向上装成“凸”形（见图2-1）。气体管道不得向下装成“凹”形（见图2-2）。4.6.5液体干管引出支管，必须从干管底部或侧面接出；气体干管引出支管，必须从干管顶部或侧面接出。有两根以上的支管与干管引出时，连接部位应错开，间距不应小于2倍管直径，且不小于200mm。（见图3）液体水平管主管引出支管图（图3T）气体水平管主管引出支管图（图3-
8、2）（O支管支管200aaAQ支管支管VJ图3干管引出支管示意图4.6.6管道穿过墙或楼板应预埋套管。套管应与墙面或板底面平齐，高出楼板面20mm。管道焊缝不得置于预留孔洞或预埋套管内。管道与套管的空隙应用不燃绝热材料填塞紧密，并不得作为管道的支承。管道与压缩机或其他设备相接应无应力，不得强应对口。4.6.7.1管子的切割、钻孔宜用切割机、锯床、车床、钻床等机械方法进行，还可以用氧、乙焕火焰切割方法。公称通径WDN50的管子宜用切割机切割。4.6.7.2钢管切口外表应平整，切口平面允许倾斜偏差为管子直径的1%,且不得超过3mm。（见图5）4.6.7.3钢管弯管可采用冷弯或热弯，测量弯管任截面上
9、的最大外径与最小外径差不应大于8机热辱管加工后用紫铜榔头轻轻敲打管道外壁，用干净空气吹扫去除管道内壁氧化皮等。4.6.7.4管口翻边后应同心，且有良好的密封面。4.6.8其它考前须知4.6.8.1氟利昂制冷管道，管径小于62Onlnl时一般用紫钢管，管径625mm以上时可采用无缝钢管。4.6.8.2管道成组并列安装时，其弯曲半径应相同，间距、坡向、倾斜度应一致。4.7管道连接4.7.1无缝钢管连接碳素钢管连接时应采用氢弧焊打底，保证内壁光滑畅通，防止焊渣进入管道内。管子管件连接时的坡口形式、角度及尺寸应符合设计规定要求，如设计无规定时，应按（表2）型式进行。表2管道坡口形式及尺寸序号坡口名称V
10、型坡口形式坡口尺寸间隙C(mm)钝边P(mm)坡口角度o181b-1.50.5l0.565582.5+0.5l0.5605C注：此表参照国标GB50235标准附录，B.B.01表中2.5项规定同时结合现场施工实际编制。如管道及组成件存在着管壁不等厚情况时，其坡口型式应参照国家标准GB50235第条图例形式如（图5）所表示式。管道焊口应全部作外观检查，焊缝外表不得有裂纹、气孔、夹渣等缺陷，深度不得大于0.5mm,管道焊缝的无损探伤应按设计规定，当设计无规定时，应按GB50235-97中7.3,7.4规定执行。依据绘制的单线图对管道焊缝进行无损探伤检验，其检验方法、检验数量及质量要求，应符合设计规
11、定。对无损检验不合格的焊缝应进行返修，返修焊接应与正式焊接要求相同，同一部位的返修次数不宜超过两次，超过两次返修应进行质量分析，制定出相应的措施，并经施工单位工程技术负责人批准后实施。法兰装配前必须去除外表及密封面上油污等杂物，且把法兰密封线剔清楚。装配平焊法兰时，管端应插入法兰2/3,焊接后应将除去毛刺及熔渣除干净，内孔应光滑，法兰面应无飞溅物。(1) T2-Tll0mm(2) T2-Ti10(b)外壁尺寸不相等(C)内外壁尺寸均不相等(Cl)内壁尺寸均不相等的削薄注:用于管件且受长度条件限制时，图(a)(1)、(b)(1)和(C)中的15角可改用30角图6焊件坡口型式法兰装配时，法兰面必须
12、垂直于管中心，允许偏斜度a。当DN300时，为ImnbDN300时，为2mm。(见图7)图7法兰面允许偏度法兰连接应保持同轴，螺栓中心偏差不超过孔径的5船并保证螺栓自由穿入。法兰垫片应按设计要求，不得使用斜垫和双层垫片并应安装在法兰中心位置。4. 7.1.5.5法兰连接应采用同一规格螺栓，安装方向一致。法兰连接面应平行自然，直平行度偏差(a-b)不大于法兰外径1.5船且不大于2mm。(见图8)图8法兰直平行度偏差螺纹连接管道的套丝一般采用配套的电动套丝机进行套丝，也可用手工管螺纹较板。润滑油应使用专用冷却润滑油。加工后用细性将金属管端的毛边修光，用棉回丝或毛刷消除管端和螺纹内的油、水和金属切屑
13、。套丝后管螺纹应符合现行国家标准(GB/T7306.1-2000)55密封管螺纹第1局部：圆柱内螺纹与圆锥外螺纹；(GB/T7306.2-2000)55密封管螺纹第2局部：圆锥内螺纹与圆锥外螺纹GB/T7306的规定，并应采用标准螺纹规检验。4.7 .L6.4螺纹连接时，密封填料应用甘油和氧化铅拌合。严禁用麻丝白漆。用管子钳一次拧紧，严禁倒回，同时将螺纹连接处溢出的密封填料去除干净，管螺纹外露23牙为宜。管道的弯头，三通组成件的内壁应平滑，无毛刺及焊痛。4.8 阀门安装阀门安装时，其流向应根据介质流向安装。阀门手柄均应向上或左右45方向安装，不得朝下安装。4.9 管道系统吹扫管道系统安装完毕经
14、系统完整性检查确认无误后进行吹扫。隔离不允许吹洗的设备、管道，撤除的仪表应妥善保管，待吹扫后复位。吹扫介质采用枯燥空气，也可以用瓶装氮气进行吹扫，吹扫压力为06MPa.空气吹扫过程中，当目测排气无烟尘时，应在扫气口设置贴白或涂白漆的木制靶板检验，5min内靶板上无尘土、无杂物为合格。吹扫合格后及时撤除临时设施，恢复管道原状，对管道系统进行全面检查，并填写管道系统吹扫记录表。4.10 管道压力试验管道试验应按经审核批准的方案进行。当管道进行气压试验时：管道上下压系统试验压力应为设计压力的1.15倍。假设设计无规定时，可参照4.10表4规定进行。当管道的设计压力大于0.6MPa时必须有设计文件规定
15、或经建设单位同意，方可用气体进行压力试验。4.10.3试压前应将不能与管道试压的设备及压力不同的管道系统用肓板隔离，并撤除管道上不宜试验的管附件，装上临时短管，管道上所有开口应封闭，系统内的阀门应开启。系统中设置的盲板部位应有明显的标记，并做好记录。4.10.4压力试验需保持24h,前6h检查压力，下降不大于0.03MPa,后18h除去因环境温度变化而引起的误差外，压力无变化为合格。4.10.5气压试验时应逐步缓慢增压，当压力升至试验压力的50%时，如未发现异状或泄漏，继续按试验压力的10%逐级升压，每级稳压3min,直至试验压力。稳压IOnlin再将压力降至设计压力，停压时间应根据查漏工作需要而定，以发泡剂检验不泄漏为合格。4.10.6试验用压力表经校检，并在周检期内其精度不得低于1.5级，外表满刻
