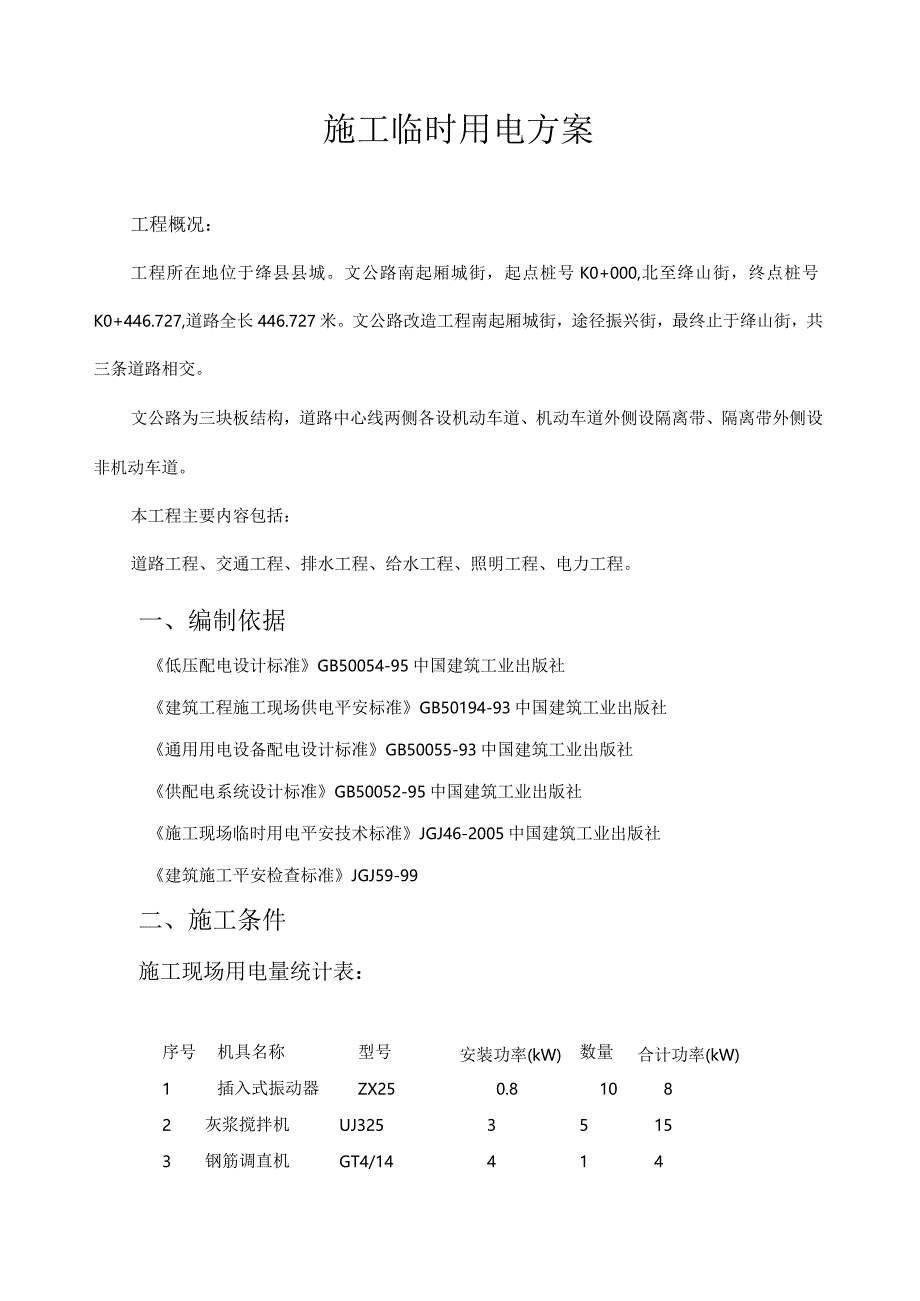

1、施工临时用电方案工程概况：工程所在地位于绛县县城。文公路南起厢城街，起点桩号K0+000,北至绛山街，终点桩号K0+446.727,道路全长446.727米。文公路改造工程南起厢城街，途径振兴街，最终止于绛山街，共三条道路相交。文公路为三块板结构，道路中心线两侧各设机动车道、机动车道外侧设隔离带、隔离带外侧设非机动车道。本工程主要内容包括：道路工程、交通工程、排水工程、给水工程、照明工程、电力工程。一、编制依据低压配电设计标准GB50054-95中国建筑工业出版社建筑工程施工现场供电平安标准GB50194-93中国建筑工业出版社通用用电设备配电设计标准GB50055-93中国建筑工业出版社供配

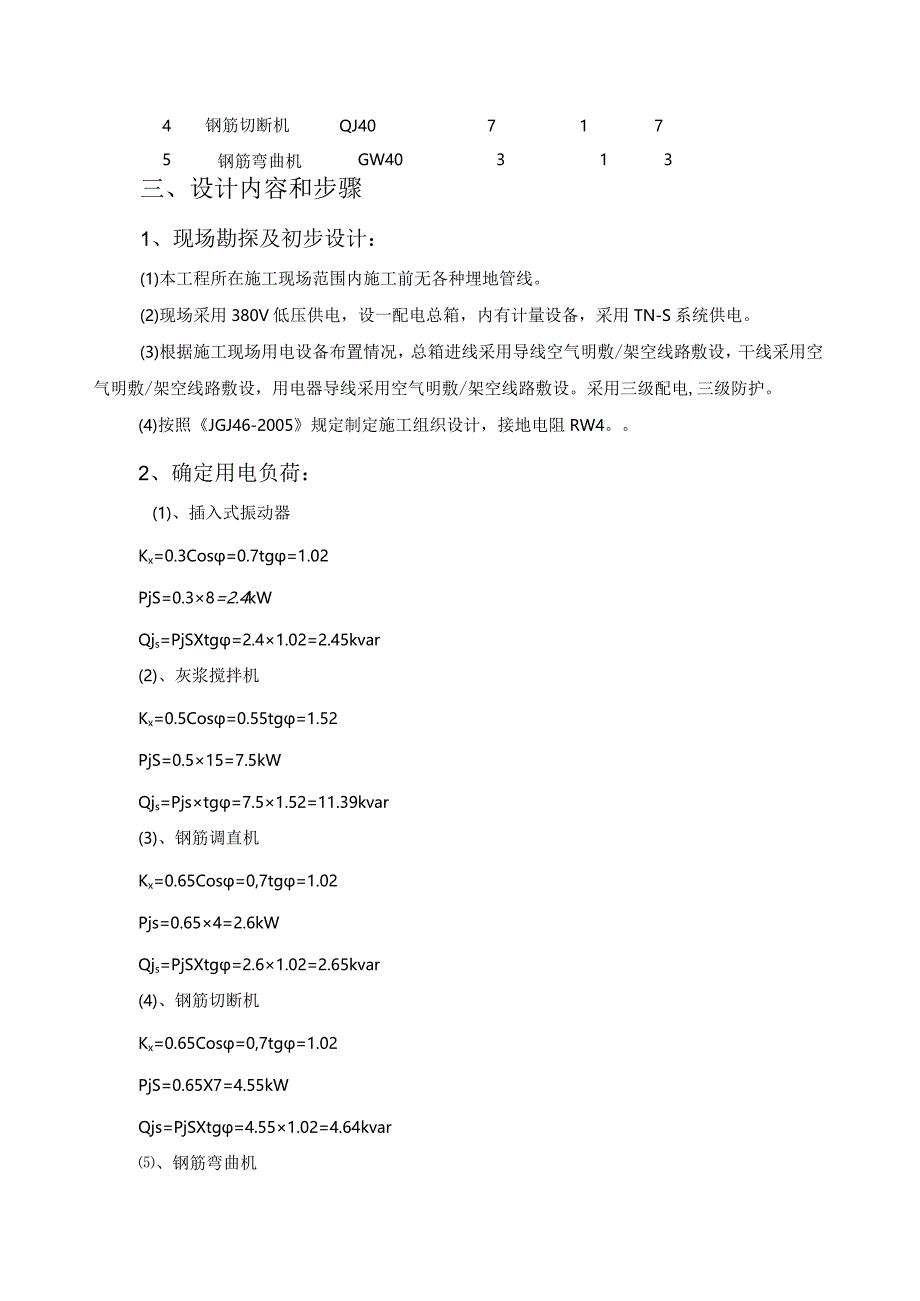

2、电系统设计标准GB50052-95中国建筑工业出版社施工现场临时用电平安技术标准JGJ46-2005中国建筑工业出版社建筑施工平安检查标准JGJ59-99二、施工条件施工现场用电量统计表：序号机具名称型号安装功率(kW)数量合计功率(kW)1插入式振动器ZX250.81082灰浆搅拌机UJ32535153钢筋调直机GT4/144144钢筋切断机QJ407175钢筋弯曲机GW40313三、设计内容和步骤1、现场勘探及初步设计：(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总
3、箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。采用三级配电,三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻RW4。2、确定用电负荷：(1)、插入式振动器Kx=0.3Cos=0.7tg=1.02PjS=0.38=2.4kWQjs=PjSXtg=2.41.02=2.45kvar(2)、灰浆搅拌机Kx=0.5Cos=0.55tg=1.52PjS=0.515=7.5kWQjs=Pjstg=7.51.52=11.39kvar(3)、钢筋调直机Kx=0.65Cos=0,7tg=1.02Pjs=0.654=2.6kWQjs

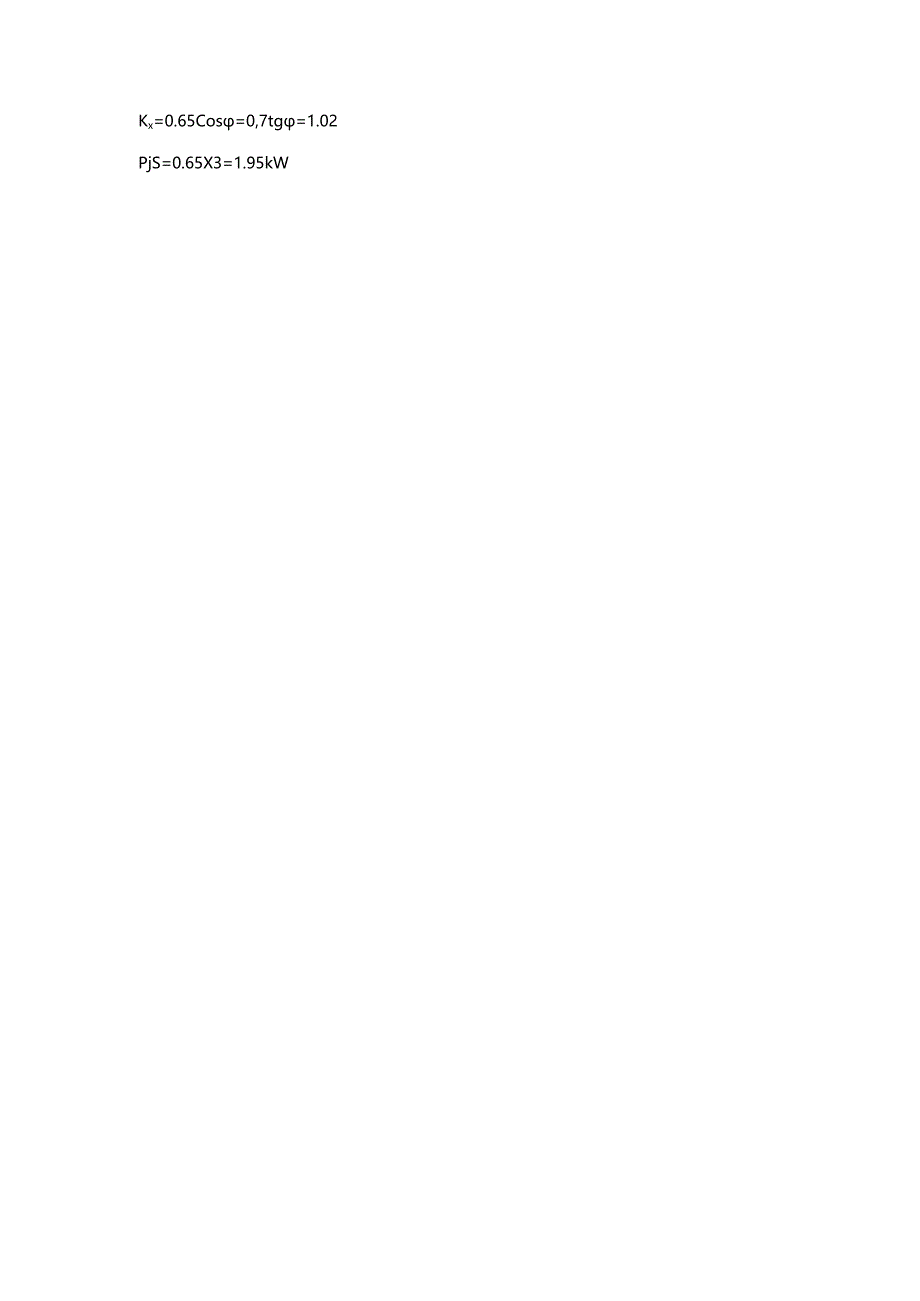

4、=PjSXtg=2.61.02=2.65kvar(4)、钢筋切断机Kx=0.65Cos=0,7tg=1.02PjS=0.65X7=4.55kWQjs=PjSXtg=4.551.02=4.64kvar、钢筋弯曲机Kx=0.65Cos=0,7tg=1.02PjS=0.65X3=1.95kWQjs=Pjstg=1.951.02=1.99kvar(6)总的计算负荷计算，总箱同期系数取Kx=0.9总的有功功率PjS=KxPjs=0.9x(20.62+84.15+2.4+7.5+2.6+4.55+1.95+0.3+0.33)=111.964kW总的无功功率Qjs=KxQjs=0.9(12.78+112.2
5、+2.45+11.39+2.65+4.64+1.99+0.4+0.44)=134.049kvar总的视在功率Sjs=(Pjs2+Qjs2Yf2=(111.9642134.0492)1/2=174.657kV总的计算电流计算Ijs=Sjs(1.732Ue)=174.657/(1.732X0.38)=265.372A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择：在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为Iomm2。（
6、1）、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i）计算电流Kx=1Cos=0.7tg=1.02Ijs=KxXPe/（1.732UeCos）=10.8（1.7320.380.7）=1.74Aii）选择导线选择BX-4X150,空气明敷/架空线路时其平安载流量为470A。室外架空铜芯导线按机械强度的最小截面为IOmm2,满足要求。iii）选择电气设备由于开关控制10台用电器，开关的电流为Ir=L74X10.00（台数）=17.36A0选择开关箱内隔离开关为DZ5-50/3,其脱扣器整定电流值为Ir=40A。（2）、灰浆搅拌机开关箱至灰浆
7、搅拌机导线截面及开关箱内电气设备选择（开关箱以i)计算电流Kx=1Cos=0.55tg=1.52Ijs=KxPe/(1.732UeCos)=13(1.7320.380.55)=8.29Aii)选择导线选择XV-4X10,空气明敷/架空线路时其平安载流量为57A。室外架空铜芯导线按机械强度的最小截面为IOmm2,满足要求。iii)选择电气设备由于开关控制5台用电器，开关的电流为1产8.29X5.00(台数)二41.44A0选择开关箱内隔离开关为Hkl-60/3,漏电保护器为DZ15L-10030o(3)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取
8、1):i)计算电流Kx=1Cos=0.7tg=1.02Ijs=KxPe/(1.732UeCos)=14(1.7320.380.7)=8.68Aii)选择导线选择XV-4X10,空气明敷/架空线路时其平安载流量为57A。室外架空铜芯导线按机械强度的最小截面为IOmm2,满足要求。iii)选择电气设备选择开关箱内隔离开关为Hkl-60/3,漏电保护器为DZ15L-10030o(4)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1Cos=0.7tg=1.02Ijs=KxXPe/(1.732UeCos)=17(1.7320.380
9、.7)=15.19Aii)选择导线选择XV-4X10,空气明敷/架空线路时其平安载流量为57A。室外架空铜芯导线按机械强度的最小截面为IOmm2,满足要求。iii)选择电气设备选择开关箱内隔离开关为Hkl-30/3,漏电保护器为DZ15L-10030(5)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择(开关箱以i）计算电流Kx=1Cos=0.7tg=1.02Ijs=KxPe/(1.732UeCos)=13(1.7320.380.7)=6.51Aii)选择导线选择XV-4X10,空气明敷/架空线路时其平安载流量为57A。室外架空铜芯导线按机械强度的最小截面为IOmm2,满足要求。i
10、ii)选择电气设备选择开关箱内隔离开关为Hkl-30/3,漏电保护器为DZ15L-10030o(6)、2号动力分箱至第1组电机(插入式振动器、灰浆搅拌机、钢筋调直机、钢筋切断机、钢筋弯曲机、套丝切管机、电动液压弯管机)的开关箱的导线截面及分配箱内开关的选择i)计算电流插入式振动器Kx=0.3Cos=0.7tg=1.02Ijs=KxPeX台数/(1.732XUeCos)=0.30.810(1.7320.380.7)=5.21A灰浆搅拌机Kx=0.5Cos=0.55tg=1.52Ijs=KxPeX台数/(1.732XUeCos)=0.535(1.7320.380.55)=20.72A钢筋调直机Kx
11、=0.65Cos=0.7tg=1.02Ijs=KxpeX台数/(L732XUeCos)=0.6541(1.7320.380.7)=5.64A钢筋切断机Kx=0.65Cos=0.7tg=1.02Ijs=KxPeX台数/(1.732XUeCos)=0.6571(1.7320.380.7)=9.88A钢筋弯曲机Kx=0.65Cos=0.7tg=1.02Ijs=KxPeXff数/(1.732XUeCos)=0.6531(1.7320.380.7)=4.23A该组中最大的开关箱电流Ijs=41.44A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=47.281.1=52.00
12、ii)选择导线选择BX-4X185,空气明敷/架空线路时其平安载流量为540A。iii)选择电气设备选择分配箱内开关为DZlOTO0/3,其脱扣器整定电流值为Ir=80o17)2号动力分箱进线及进线开关的选择i)计算电流Kx=0.7,Cos=0.9Ijs=KxPe/(1.732UeCos)=0.719.9/(1.7320.380.9)=23.52A该分箱下最大组线电流Ijs=52.00两者中取大值Ijs=52.00ii)选择导线选择XV-4X10,空气明敷/架空线路时其平安载流量为57A。iii)选择电气设备选择分配箱内开关为DZlOTOO/3,其脱扣器整定电流值为Ir=80,漏电保护器为DZ
13、15L-10030o(8) 2号干线导线截面及出线开关的选择i)计算电流：按导线平安载流量：Kx=0.7,Cos=0.9Ijs=KxPe(1.732UeCos)=0.719.9/(1.7320.380.9)=23.52A该干线下最大的分配箱电流/=52.00选择的电流球二52.00按允许电压降：S=Kx(PL)CU=0.736.4(775)=0.066mm2选择XV-4X10,空气明敷/架空线路时其平安载流量为57A。ii)选择出线开关2号干线出线开关选择DZlOTO0/3,其脱扣器整定电流值为Ir=80,漏电保护器为DZ15L-10030o4、选择总箱的进线截面及进线开关：根据最大的干线电流
14、和前面第2局部计算的电流，两者中取大值，Ijs=275.77A0由于该总配箱下有多条干线，所以电流需要乘以L1的系数。Ijs=275.771.1=303.35A(1)查表得空气明敷/架空线路线路25C时铜芯橡皮绝缘导线BX-4X185,其平安载流量为540A,能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。(2)选择总进线开关：DZ10-600/3,其脱扣器整定电流值为Ir=480(3)选择总箱中漏电保护器：不设置漏电保护器。5、选择变压器：根据计算的总的视在功率与最大干线功率(以单个开关箱的最大功率逐级计算选择)取大值选择SL7-400/10型三相电力变压器，它的容量为400kVA174.66kVA能够满足使用要求，其高压侧电压为IOkV同施工现场外的高压架空线路的电压级别一致。四、绘制临时供电施工图对于PE线的说明：根据标准施工现场临时用电平安技术标准(JGJ46-2005)的要求，PE线所用材质与相线、工作零线(N线)相同时，其最小截面应符合下表的规定：相线芯线截面S(mm2)PE线最小截面(mm?)S16S1635S/2对PE线的截面选择要满足以
