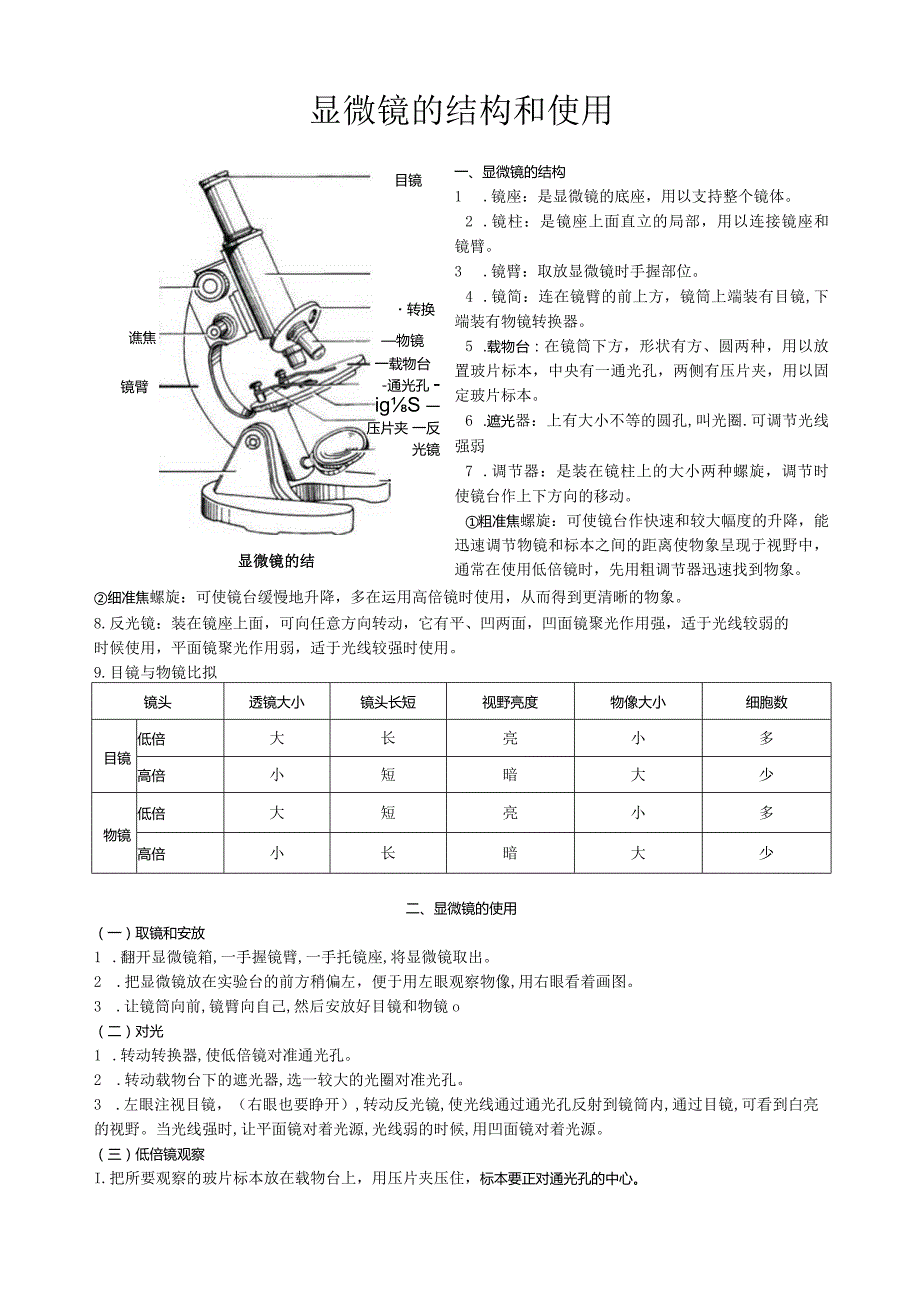

1、目镜转换器谯焦镜臂显微镜的结构物镜一载物台-通光孔 -igS 一压片夹 一反光镜显微镜的结构和使用一、显微镜的结构1 .镜座：是显微镜的底座，用以支持整个镜体。2 .镜柱：是镜座上面直立的局部，用以连接镜座和镜臂。3 .镜臂：取放显微镜时手握部位。4 .镜简：连在镜臂的前上方，镜筒上端装有目镜,下端装有物镜转换器。5 .载物台：在镜筒下方，形状有方、圆两种，用以放置玻片标本，中央有一通光孔，两侧有压片夹，用以固定玻片标本。6 .遮光器：上有大小不等的圆孔,叫光圈.可调节光线强弱7 .调节器：是装在镜柱上的大小两种螺旋，调节时使镜台作上下方向的移动。粗准焦螺旋：可使镜台作快速和较大幅度的升降，能
2、迅速调节物镜和标本之间的距离使物象呈现于视野中，通常在使用低倍镜时，先用粗调节器迅速找到物象。细准焦螺旋：可使镜台缓慢地升降，多在运用高倍镜时使用，从而得到更清晰的物象。8.反光镜：装在镜座上面，可向任意方向转动，它有平、凹两面，凹面镜聚光作用强，适于光线较弱的时候使用，平面镜聚光作用弱，适于光线较强时使用。9.目镜与物镜比拟镜头透镜大小镜头长短视野亮度物像大小细胞数目镜低倍大长亮小多高倍小短暗大少物镜低倍大短亮小多高倍小长暗大少二、显微镜的使用（一）取镜和安放1 .翻开显微镜箱,一手握镜臂,一手托镜座,将显微镜取出。2 .把显微镜放在实验台的前方稍偏左，便于用左眼观察物像,用右眼看着画图。3

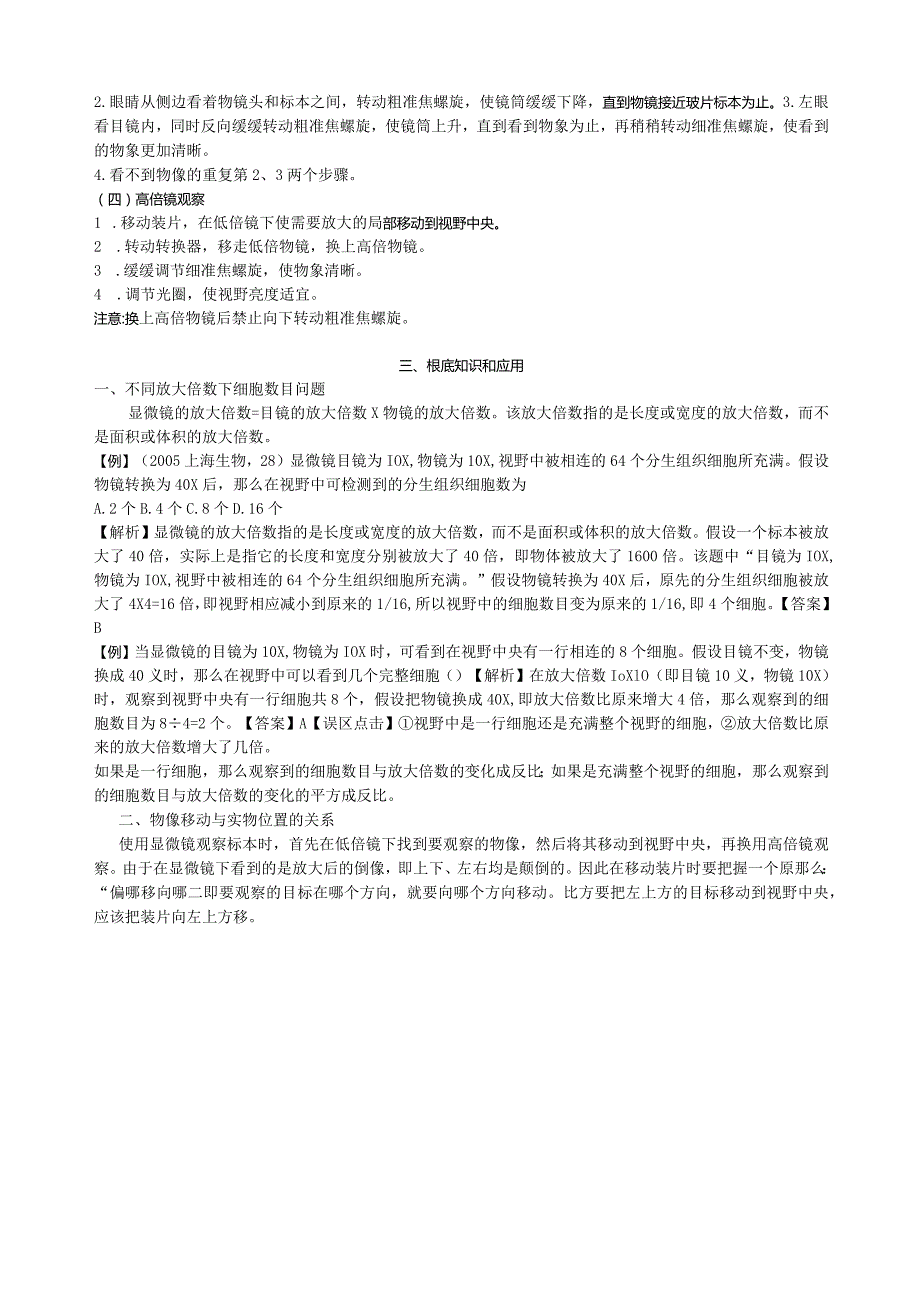

3、 .让镜筒向前,镜臂向自己,然后安放好目镜和物镜o（二）对光1 .转动转换器,使低倍镜对准通光孔。2 .转动载物台下的遮光器,选一较大的光圈对准光孔。3 .左眼注视目镜，（右眼也要睁开）,转动反光镜,使光线通过通光孔反射到镜筒内,通过目镜,可看到白亮的视野。当光线强时,让平面镜对着光源,光线弱的时候,用凹面镜对着光源。（三）低倍镜观察I.把所要观察的玻片标本放在载物台上，用压片夹压住，标本要正对通光孔的中心。2.眼睛从侧边看着物镜头和标本之间，转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本为止。3.左眼看目镜内，同时反向缓缓转动粗准焦螺旋，使镜筒上升，直到看到物象为止，再稍稍转动细准焦螺
4、旋，使看到的物象更加清晰。4.看不到物像的重复第2、3两个步骤。（四）高倍镜观察1 .移动装片，在低倍镜下使需要放大的局部移动到视野中央。2 .转动转换器，移走低倍物镜，换上高倍物镜。3 .缓缓调节细准焦螺旋，使物象清晰。4 .调节光圈，使视野亮度适宜。注意:换上高倍物镜后禁止向下转动粗准焦螺旋。三、根底知识和应用一、不同放大倍数下细胞数目问题显微镜的放大倍数=目镜的放大倍数X物镜的放大倍数。该放大倍数指的是长度或宽度的放大倍数，而不是面积或体积的放大倍数。【例】（2005上海生物，28）显微镜目镜为IOX,物镜为10X,视野中被相连的64个分生组织细胞所充满。假设物镜转换为40X后，那么在视
5、野中可检测到的分生组织细胞数为A.2个B.4个C.8个D.16个【解析】显微镜的放大倍数指的是长度或宽度的放大倍数，而不是面积或体积的放大倍数。假设一个标本被放大了40倍，实际上是指它的长度和宽度分别被放大了40倍，即物体被放大了1600倍。该题中“目镜为IOX,物镜为IOX,视野中被相连的64个分生组织细胞所充满。”假设物镜转换为40X后，原先的分生组织细胞被放大了4X4=16倍，即视野相应减小到原来的1/16,所以视野中的细胞数目变为原来的1/16,即4个细胞。【答案】B【例】当显微镜的目镜为10X,物镜为IOX时，可看到在视野中央有一行相连的8个细胞。假设目镜不变，物镜换成40义时，那么
6、在视野中可以看到几个完整细胞（）【解析】在放大倍数IoXlO（即目镜10义，物镜10X）时，观察到视野中央有一行细胞共8个，假设把物镜换成40X,即放大倍数比原来增大4倍，那么观察到的细胞数目为84=2个。【答案】A【误区点击】视野中是一行细胞还是充满整个视野的细胞，放大倍数比原来的放大倍数增大了几倍。如果是一行细胞，那么观察到的细胞数目与放大倍数的变化成反比；如果是充满整个视野的细胞，那么观察到的细胞数目与放大倍数的变化的平方成反比。二、物像移动与实物位置的关系使用显微镜观察标本时，首先在低倍镜下找到要观察的物像，然后将其移动到视野中央，再换用高倍镜观察。由于在显微镜下看到的是放大后的倒像，

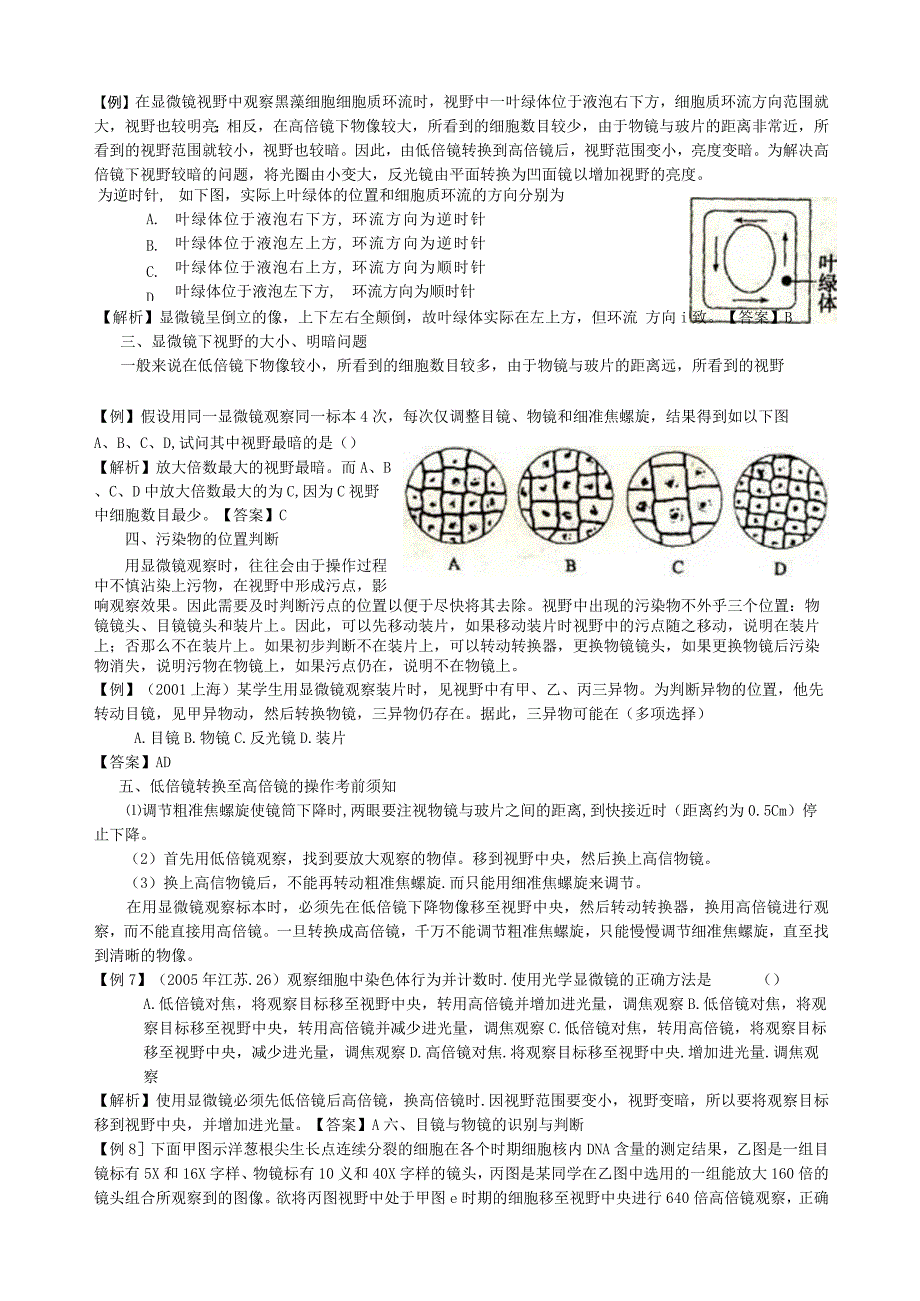

7、即上下、左右均是颠倒的。因此在移动装片时要把握一个原那么：“偏哪移向哪二即要观察的目标在哪个方向，就要向哪个方向移动。比方要把左上方的目标移动到视野中央，应该把装片向左上方移。【例】在显微镜视野中观察黑藻细胞细胞质环流时，视野中一叶绿体位于液泡右下方，细胞质环流方向范围就大，视野也较明亮；相反，在高倍镜下物像较大，所看到的细胞数目较少，由于物镜与玻片的距离非常近，所看到的视野范围就较小，视野也较暗。因此，由低倍镜转换到高倍镜后，视野范围变小，亮度变暗。为解决高倍镜下视野较暗的问题，将光圈由小变大，反光镜由平面转换为凹面镜以增加视野的亮度。为逆时针,如下图，实际上叶绿体的位置和细胞质环流的方向分
8、别为A.B.C.D.叶绿体位于液泡右下方, 叶绿体位于液泡左上方, 叶绿体位于液泡右上方, 叶绿体位于液泡左下方,环流方向为逆时针 环流方向为逆时针 环流方向为顺时针 环流方向为顺时针【解析】显微镜呈倒立的像，上下左右全颠倒，故叶绿体实际在左上方，但环流 方向i致。【答案】B三、显微镜下视野的大小、明暗问题一般来说在低倍镜下物像较小，所看到的细胞数目较多，由于物镜与玻片的距离远，所看到的视野【例】假设用同一显微镜观察同一标本4次，每次仅调整目镜、物镜和细准焦螺旋，结果得到如以下图A、B、C、D,试问其中视野最暗的是（）【解析】放大倍数最大的视野最暗。而A、B、C、D中放大倍数最大的为C,因为C
9、视野中细胞数目最少。【答案】C四、污染物的位置判断用显微镜观察时，往往会由于操作过程中不慎沾染上污物，在视野中形成污点，影响观察效果。因此需要及时判断污点的位置以便于尽快将其去除。视野中出现的污染物不外乎三个位置：物镜镜头、目镜镜头和装片上。因此，可以先移动装片，如果移动装片时视野中的污点随之移动，说明在装片上；否那么不在装片上。如果初步判断不在装片上，可以转动转换器，更换物镜镜头，如果更换物镜后污染物消失，说明污物在物镜上，如果污点仍在，说明不在物镜上。【例】（2001上海）某学生用显微镜观察装片时，见视野中有甲、乙、丙三异物。为判断异物的位置，他先转动目镜，见甲异物动，然后转换物镜，三异物
10、仍存在。据此，三异物可能在（多项选择）A.目镜B.物镜C.反光镜D.装片【答案】AD五、低倍镜转换至高倍镜的操作考前须知调节粗准焦螺旋使镜筒下降时,两眼要注视物镜与玻片之间的距离,到快接近时（距离约为0.5Cm）停止下降。（2）首先用低倍镜观察，找到要放大观察的物倬。移到视野中央，然后换上高信物镜。（3）换上高信物镜后，不能再转动粗准焦螺旋.而只能用细准焦螺旋来调节。在用显微镜观察标本时，必须先在低倍镜下降物像移至视野中央，然后转动转换器，换用高倍镜进行观察，而不能直接用高倍镜。一旦转换成高倍镜，千万不能调节粗准焦螺旋，只能慢慢调节细准焦螺旋，直至找到清晰的物像。【例7】（2005年江苏.26
11、）观察细胞中染色体行为并计数时.使用光学显微镜的正确方法是（）A.低倍镜对焦，将观察目标移至视野中央，转用高倍镜并增加进光量，调焦观察B.低倍镜对焦，将观察目标移至视野中央，转用高倍镜并减少进光量，调焦观察C.低倍镜对焦，转用高倍镜，将观察目标移至视野中央，减少进光量，调焦观察D.高倍镜对焦.将观察目标移至视野中央.增加进光量.调焦观察【解析】使用显微镜必须先低倍镜后高倍镜，换高倍镜时.因视野范围要变小，视野变暗，所以要将观察目标移到视野中央，并增加进光量。【答案】A六、目镜与物镜的识别与判断【例8下面甲图示洋葱根尖生长点连续分裂的细胞在各个时期细胞核内DNA含量的测定结果，乙图是一组目镜标有
12、5X和16X字样、物镜标有10义和40X字样的镜头，丙图是某同学在乙图中选用的一组能放大160倍的镜头组合所观察到的图像。欲将丙图视野中处于甲图e时期的细胞移至视野中央进行640倍高倍镜观察，正确的镜头组合及操作程序应是（）甲乙丙A.(1)(3);左上方B.(1)(3);右下方C.(2)(3);右下方D.(2)X(3)；左上方【解析】此题考查目镜与物镜的结构特点及其长短与放大倍数的关系。(1)目镜与物镜的识别：物镜通过螺纹安装在转换器上，而目镜是直接放入镜筒的，所以带有螺纹的是物镜(乙图中的3、4),没有螺纹的是目镜(乙图中的1、2)o放大倍数与镜头长短的关系物镜(有螺纹)物镜越长放大倍数越大
13、，距装片距离越近，如Hg目镜越长放大倍数越小。因此要实现最大的放大倍数的组合(640倍)，必须选择放大倍数最大的目镜(2)和物镜(3)进行组合。甲图示洋葱根尖生长点连续分裂的细胞在各个时期细胞核内DNA含量，由图示可知，e时期属于有丝分裂后期，对应到丙图，应该是左上方图像。由于显微镜下观察到的是倒像，要将目标移到视野中央，根本的原那么就是：物像在哪个方向，就向哪个方向移动。【答案】D【综合演练】1 .在生物学实验中常用普通光学显微镜，答复(1)显微镜视野中用于指示的“指针”是用头发制作的，这根头发应放在A.物镜内B.目镜内C.镜筒内D.载玻片上2 2)一个细小物体假设被显微镜放大50倍，这里的
14、“被放大50倍”是指A.体积B.外表积C.像的面积D,长度或宽度(3)在光照明亮的实验室里，用白色洋葱表皮细胞做质壁别离实验。在显微镜底下能看得到细胞壁,但是看不清细胞是否发生了质壁别离。为便于观察，此时应A.改用凹面反光镜，放大光圈B.改用凹面反光镜，缩小光圈C.改用平面反光镜，放大光圈D,改用平面反光镜，缩小光圈(4)在观察细胞有丝分裂装片时，高倍镜观察时视野非常模糊，调整细准焦螺旋不能解决问题，转动目镜无明显变化，以下所列的原因中不可能的是A.载玻片放置反了B.高倍镜镜头被污染C.目镜被污染D.在玻片被污染(5)显微镜在使用过程中，你认为判断其好坏优劣的关键是A.放大倍数B.分辨率C.调焦螺旋灵敏度D.反光镜的反射效果2 .正确的显微镜操作步骤是对光装镜头放置升镜筒降镜筒低倍镜观察调细准焦螺寻找物象A.(三)B.(三)C.3 .是操作显微镜的几个步骤。如图为显微镜观察中的两个视野，其中细胞甲为主要观察对象，由视野到视野时，操作过程的正确顺序是转动粗准焦螺旋转动细准焦螺旋调节光圈转动转换器移动装片()A.B.C.D.(D4 .换上高倍镜，不应出现的操作是()【综合演练】参考答案1.(1)B(2)D(3)D(4)C(5)B2.B3.C4,D
