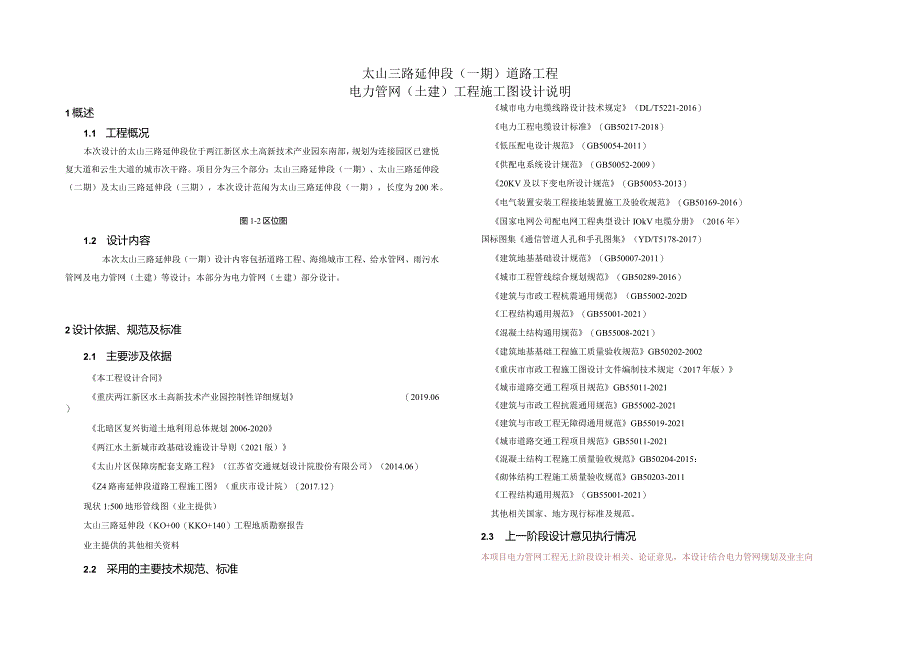

1、太山三路延伸段（一期）道路工程电力管网（土建）工程施工图设计说明1概述1.1 工程概况本次设计的太山三路延伸段位于两江新区水土高新技术产业园东南部，规划为连接园区已建悦复大道和云生大道的城市次干路。项目分为三个部分：太山三路延伸段（一期）、太山三路延伸段（二期）及太山三路延伸段（三期），本次设计范闱为太山三路延伸段（一期），长度为200米。图1-2区位图1.2 设计内容本次太山三路延伸段（一期）设计内容包括道路工程、海绵城市工程、给水管网、雨污水管网及电力管网（土建）等设计；本部分为电力管网（建）部分设计。2设计依据、规范及标准2.1 主要涉及依据本工程设计合同重庆两江新区水土高新技术产业园控
2、制性详细规划（2019.06）北暗区复兴街道土地利用总体规划2006-2020两江水土新城市政基础设施设计导则（2021版）太山片区保障房配套支路工程（江苏省交通规划设计院股份有限公司）（2014.06）Z4路南延伸段道路工程施工图（重庆市设计院）（2017.12）现状1:500地形管线图（业主提供）太山三路延伸段（KO+00（KKO+140）工程地质勘察报告业主提供的其他相关资料2.2 采用的主要技术规范、标准城市电力电缆线路设计技术规定（DL/T5221-2016）电力工程电缆设计标准（GB50217-2018）低压配电设计规范（GB50054-2011）供配电系统设计规范（GB50052
3、-2009）20KV及以下变电所设计规范（GB50053-2013）电气装置安装工程接地装置施工及验收规范（GB50169-2016）国家电网公司配电网工程典型设计IOkV电缆分册（2016年）国标图集通信管道人孔和手孔图集（YD/T5178-2017）建筑地基基础设计规范（GB50007-2011）城市工程管线综合规划规范（GB50289-2016）建筑与市政工程杭震通用规范（GB55002-202D工程结构通用规范（GB55001-2021）混凝土结构通用规范（GB55008-2021）建筑地基基础工程施工质量验收规范GB50202-2002重庆市市政工程施工图设计文件编制技术规定（201

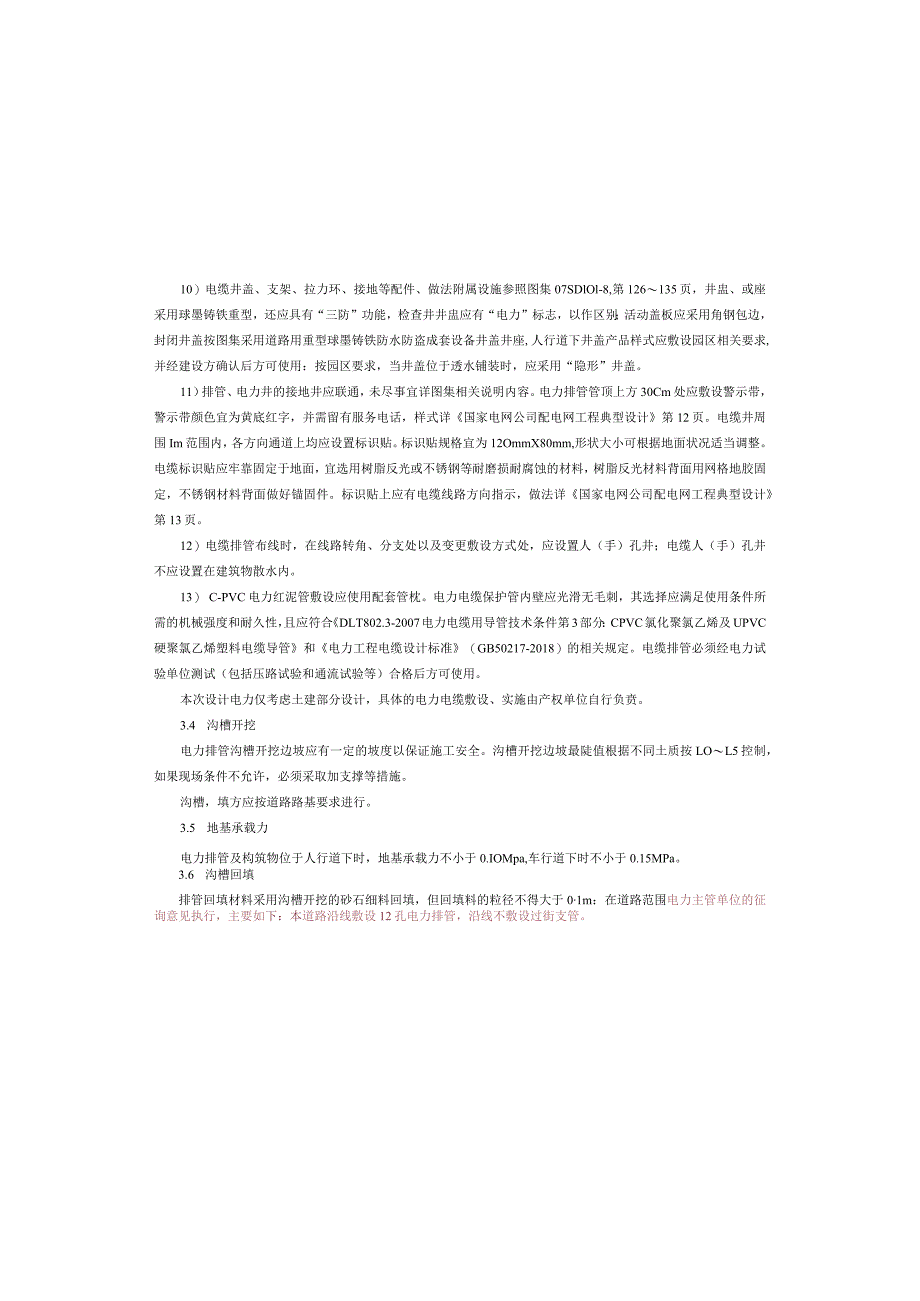

4、7年版）城市道路交通工程项目规范GB55011-2021建筑与市政工程抗震通用规范GB55002-2021建筑与市政工程无障碍通用规范GB55019-2021城市道路交通工程项目规范GB55011-2021混凝土结构工程施工质量验收规范GB50204-2015：砌体结构工程施工质量验收规范GB50203-2011工程结构通用规范（GB55001-2021）其他相关国家、地方现行标准及规范。2.3 上一阶段设计意见执行情况本项目电力管网工程无上阶段设计相关、论证意见，本设计结合电力管网规划及业主向10）电缆井盖、支架、拉力环、接地等配件、做法附属设施参照图集07SDlOl-8,第126135页，
5、井盅、或座采用球墨铸铁重型，还应具有“三防”功能，检查井井盅应有“电力”标志，以作区别；活动盖板应采用角钢包边，封闭井盖按图集采用道路用重型球墨铸铁防水防盗成套设备井盖井座,人行道下井盖产品样式应敷设园区相关要求,并经建设方确认后方可使用：按园区要求，当井盖位于透水铺装时，应采用“隐形”井盖。11）排管、电力井的接地井应联通，未尽事宜详图集相关说明内容。电力排管管顶上方30Cm处应敷设警示带，警示带颜色宜为黄底红字，并需留有服务电话，样式详国家电网公司配电网工程典型设计第12页。电缆井周围Im范围内，各方向通道上均应设置标识贴。标识贴规格宜为12OmmX80mm,形状大小可根据地面状况适当调整
6、。电缆标识贴应牢靠固定于地面，宜选用树脂反光或不锈钢等耐磨损耐腐蚀的材料，树脂反光材料背面用网格地胶固定，不锈钢材料背面做好锚固件。标识贴上应有电缆线路方向指示，做法详国家电网公司配电网工程典型设计第13页。12）电缆排管布线时，在线路转角、分支处以及变更敷设方式处，应设置人（手）孔井；电缆人（手）孔井不应设置在建筑物散水内。13） C-PVC电力红泥管敷设应使用配套管枕。电力电缆保护管内壁应光滑无毛刺，其选择应满足使用条件所需的机械强度和耐久性，且应符合DLT802.3-2007电力电缆用导管技术条件第3部分：CPVC氯化聚氯乙烯及UPVC硬聚氯乙烯塑料电缆导管和电力工程电缆设计标准（GB5
7、0217-2018）的相关规定。电缆排管必须经电力试验单位测试（包括压路试验和通流试验等）合格后方可使用。本次设计电力仅考虑土建部分设计，具体的电力电缆敷设、实施由产权单位自行负贲。3.4 沟槽开挖电力排管沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按LOL5控制，如果现场条件不允许，必须采取加支撑等措施。沟槽，填方应按道路路基要求进行。3.5 地基承载力电力排管及构筑物位于人行道下时，地基承载力不小于0.IOMpa,车行道下时不小于0.15MPa。3.6 沟槽回填排管回填材料采用沟槽开挖的砂石细料回填，但回填料的粒径不得大于01m：在道路范围电力主管单位的征询意见

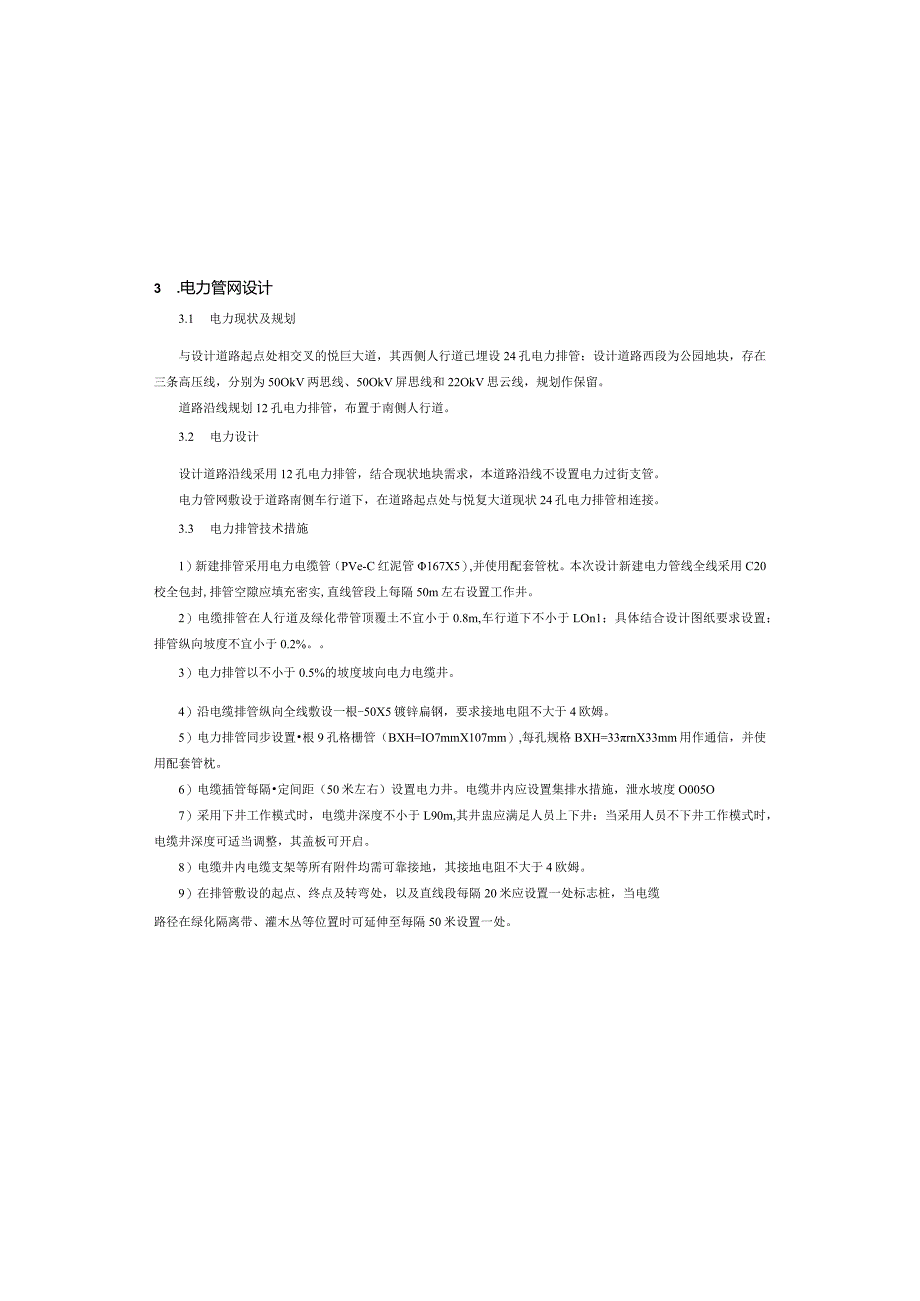

8、执行，主要如下：本道路沿线敷设12孔电力排管，沿线不敷设过街支管。3 .电力管网设计3.1 电力现状及规划与设计道路起点处相交叉的悦巨大道，其西侧人行道已埋设24孔电力排管；设计道路西段为公园地块，存在三条高压线，分别为50OkV两思线、50OkV屏思线和22OkV思云线，规划作保留。道路沿线规划12孔电力排管，布置于南侧人行道。3.2 电力设计设计道路沿线采用12孔电力排管，结合现状地块需求，本道路沿线不设置电力过街支管。电力管网敷设于道路南侧车行道下，在道路起点处与悦复大道现状24孔电力排管相连接。3.3 电力排管技术措施1）新建排管采用电力电缆管（PVe-C红泥管167X5）,并使用配套
9、管枕。本次设计新建电力管线全线采用C20校全包封,排管空隙应填充密实,直线管段上每隔50m左右设置工作井。2）电缆排管在人行道及绿化带管顶覆土不宜小于0.8m,车行道下不小于LOn1；具体结合设计图纸要求设置；排管纵向坡度不宜小于0.2%。3）电力排管以不小于0.5%的坡度坡向电力电缆井。4）沿电缆排管纵向全线敷设一根-50X5镀锌扁钢，要求接地电阻不大于4欧姆。5）电力排管同步设置根9孔格栅管（BXH=IO7mmX107mm）,每孔规格BXH=33rnX33mm用作通信，并使用配套管枕。6）电缆插管每隔定间距（50米左右）设置电力井。电缆井内应设置集排水措施，泄水坡度O005O7）采用下井工
10、作模式时，电缆井深度不小于L90m,其井盅应满足人员上下井：当采用人员不下井工作模式时，电缆井深度可适当调整，其盖板可开启。8）电缆井内电缆支架等所有附件均需可靠接地，其接地电阻不大于4欧姆。9）在排管敷设的起点、终点及转弯处，以及直线段每隔20米应设置一处标志桩，当电缆路径在绿化隔离带、灌木丛等位置时可延伸至每隔50米设置一处。5主要工程材料表序号名称单位工程量备注电力工程112孔电力排管米207.6包含管道连接配件以及管枕2宜通电缆井（大型）座4详图集07SDIOL8第33、34页:含电缆支架等附属构件3三通电缆井座1详图集07SDlol-8第51、52页;（含电缆支架等附属构4中型165
