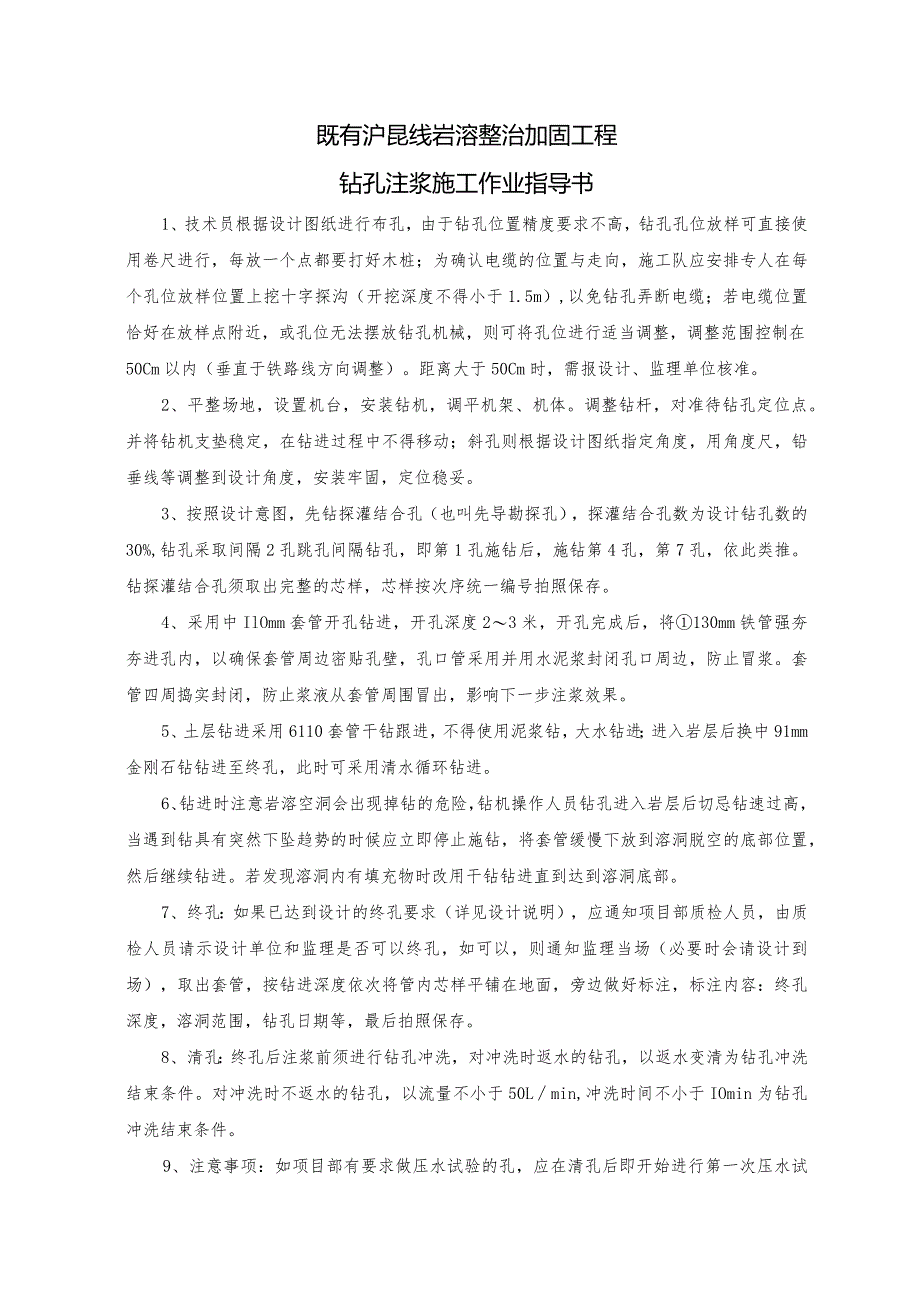

1、既有沪昆线岩溶整治加固工程钻孔注浆施工作业指导书1、技术员根据设计图纸进行布孔，由于钻孔位置精度要求不高，钻孔孔位放样可直接使用卷尺进行，每放一个点都要打好木桩；为确认电缆的位置与走向，施工队应安排专人在每个孔位放样位置上挖十字探沟（开挖深度不得小于1.5m）,以免钻孔弄断电缆；若电缆位置恰好在放样点附近，或孔位无法摆放钻孔机械，则可将孔位进行适当调整，调整范围控制在50Cm以内（垂直于铁路线方向调整）。距离大于50Cm时，需报设计、监理单位核准。2、平整场地，设置机台，安装钻机，调平机架、机体。调整钻杆，对准待钻孔定位点。并将钻机支垫稳定，在钻进过程中不得移动；斜孔则根据设计图纸指定角度，用
2、角度尺，铅垂线等调整到设计角度，安装牢固，定位稳妥。3、按照设计意图，先钻探灌结合孔（也叫先导勘探孔），探灌结合孔数为设计钻孔数的30%,钻孔采取间隔2孔跳孔间隔钻孔，即第1孔施钻后，施钻第4孔，第7孔，依此类推。钻探灌结合孔须取出完整的芯样，芯样按次序统一编号拍照保存。4、采用中IlOmm套管开孔钻进，开孔深度23米，开孔完成后，将130mm铁管强夯夯进孔内，以确保套管周边密贴孔壁，孔口管采用并用水泥浆封闭孔口周边，防止冒浆。套管四周捣实封闭，防止浆液从套管周围冒出，影响下一步注浆效果。5、土层钻进采用6110套管干钻跟进，不得使用泥浆钻，大水钻进；进入岩层后换中91mm金刚石钻钻进至终孔，
3、此时可采用清水循环钻进。6、钻进时注意岩溶空洞会出现掉钻的危险，钻机操作人员钻孔进入岩层后切忌钻速过高，当遇到钻具有突然下坠趋势的时候应立即停止施钻，将套管缓慢下放到溶洞脱空的底部位置，然后继续钻进。若发现溶洞内有填充物时改用干钻钻进直到达到溶洞底部。7、终孔：如果已达到设计的终孔要求（详见设计说明），应通知项目部质检人员，由质检人员请示设计单位和监理是否可以终孔，如可以，则通知监理当场（必要时会请设计到场），取出套管，按钻进深度依次将管内芯样平铺在地面，旁边做好标注，标注内容：终孔深度，溶洞范围，钻孔日期等，最后拍照保存。8、清孔：终孔后注浆前须进行钻孔冲洗，对冲洗时返水的钻孔，以返水变清为

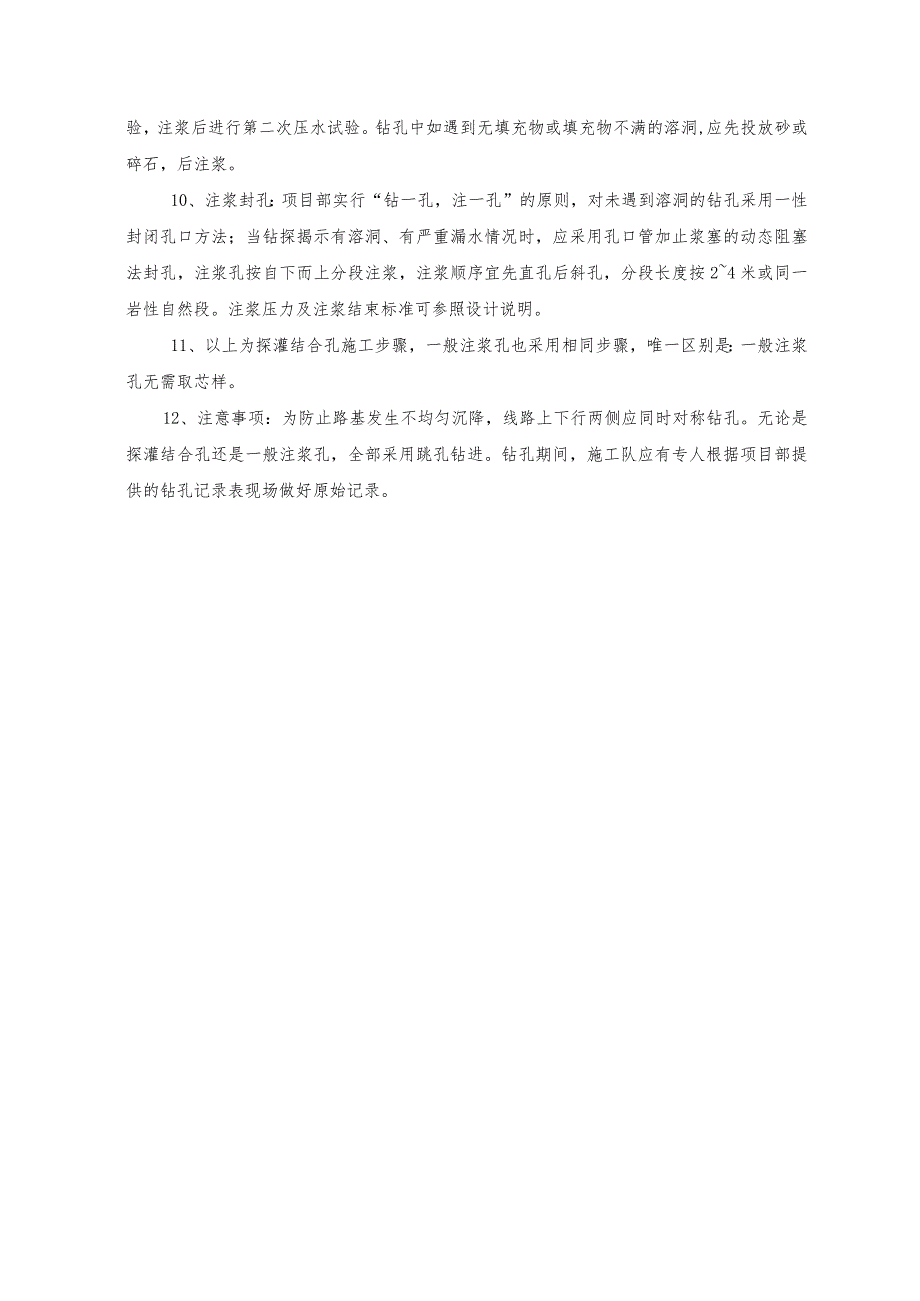

4、钻孔冲洗结束条件。对冲洗时不返水的钻孔，以流量不小于50Lmin,冲洗时间不小于IOmin为钻孔冲洗结束条件。9、注意事项：如项目部有要求做压水试验的孔，应在清孔后即开始进行第一次压水试验，注浆后进行第二次压水试验。钻孔中如遇到无填充物或填充物不满的溶洞,应先投放砂或碎石，后注浆。10、注浆封孔：项目部实行“钻一孔，注一孔”的原则，对未遇到溶洞的钻孔采用一性封闭孔口方法；当钻探揭示有溶洞、有严重漏水情况时，应采用孔口管加止浆塞的动态阻塞法封孔，注浆孔按自下而上分段注浆，注浆顺序宜先直孔后斜孔，分段长度按24米或同一岩性自然段。注浆压力及注浆结束标准可参照设计说明。11、以上为探灌结合孔施工步骤，一般注浆孔也采用相同步骤，唯一区别是：一般注浆孔无需取芯样。12、注意事项：为防止路基发生不均匀沉降，线路上下行两侧应同时对称钻孔。无论是探灌结合孔还是一般注浆孔，全部采用跳孔钻进。钻孔期间，施工队应有专人根据项目部提供的钻孔记录表现场做好原始记录。
