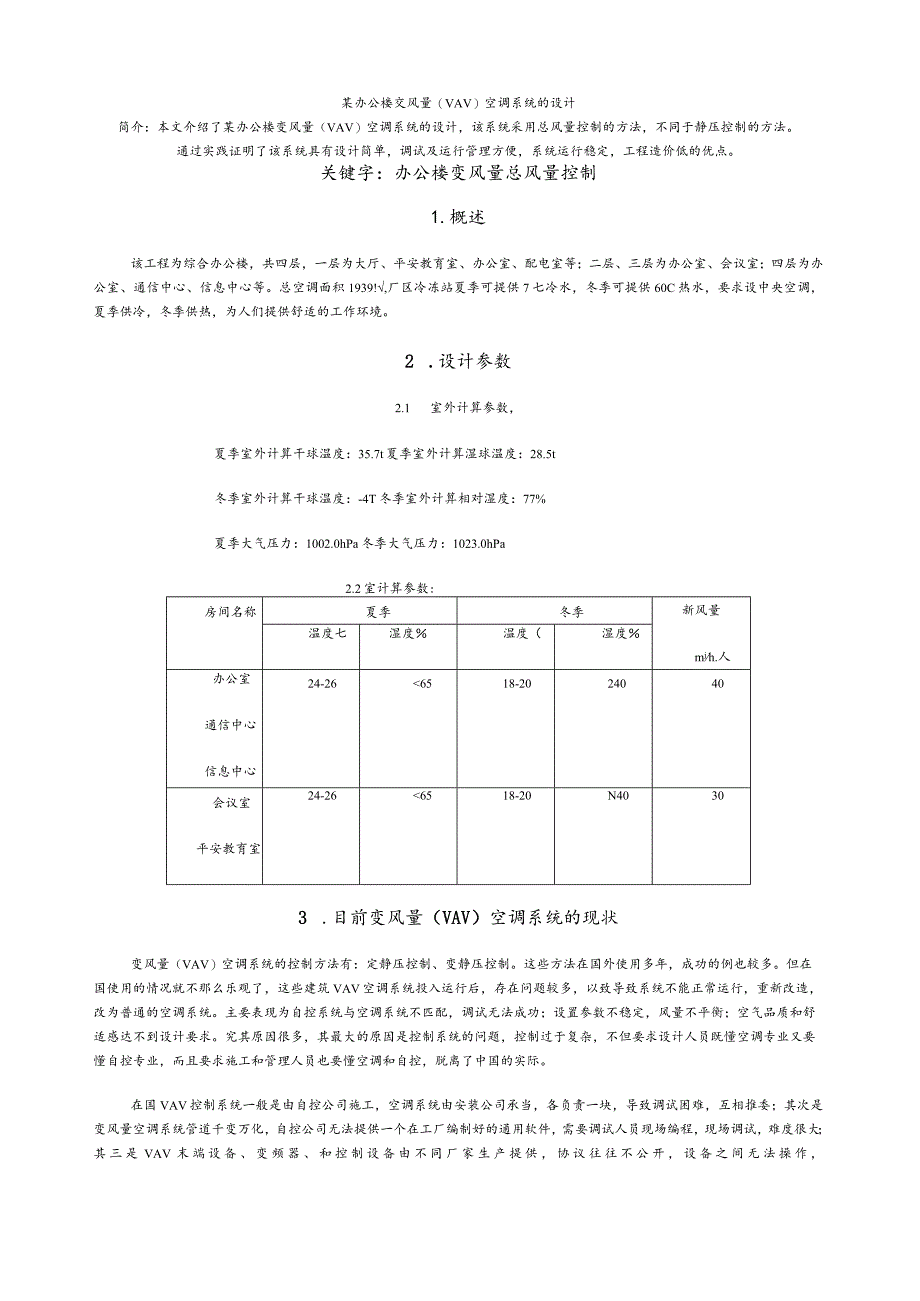

1、某办公楼交风量（VAV）空调系统的设计简介：本文介绍了某办公楼变风量（VAV）空调系统的设计，该系统采用总风量控制的方法，不同于静压控制的方法。通过实践证明了该系统具有设计简单，调试及运行管理方便，系统运行稳定，工程造价低的优点。关键字：办公楼变风量总风量控制1.概述该工程为综合办公楼，共四层，一层为大厅、平安教育室、办公室、配电室等；二层、三层为办公室、会议室；四层为办公室、通信中心、信息中心等。总空调面积1939!,厂区冷冻站夏季可提供7七冷水，冬季可提供60C热水，要求设中央空调，夏季供冷，冬季供热，为人们提供舒适的工作环境。2 .设计参数2.1 室外计算参数，夏季室外计算干球温度：35
2、.7t夏季室外计算湿球温度：28.5t冬季室外计算干球温度：-4T冬季室外计算相对湿度：77%夏季大气压力：1002.0hPa冬季大气压力：1023.0hPa2.2室计算参数:房间名称夏季冬季新风量mjh.人温度七湿度温度（湿度办公室通信中心信息中心24-266518-2024040会议室平安教育室24-266518-20N40303 .目前变风量（VAV）空调系统的现状变风量（VAV）空调系统的控制方法有：定静压控制、变静压控制。这些方法在国外使用多年，成功的例也较多。但在国使用的情况就不那么乐观了，这些建筑VAV空调系统投入运行后，存在问题较多，以致导致系统不能正常运行，重新改造，改为普通
3、的空调系统。主要表现为自控系统与空调系统不匹配，调试无法成功；设置参数不稳定，风量不平衡；空气品质和舒适感达不到设计要求。究其原因很多，其最大的原因是控制系统的问题，控制过于复杂，不但要求设计人员既懂空调专业又要懂自控专业，而且要求施工和管理人员也要懂空调和自控，脱离了中国的实际。在国VAV控制系统一般是由自控公司施工，空调系统由安装公司承当，各负责一块，导致调试困难，互相推委；其次是变风量空调系统管道千变万化，自控公司无法提供一个在工厂编制好的通用软件，需要调试人员现场编程，现场调试，难度很大；其三是VAV末端设备、变频器、和控制设备由不同厂家生产提供，协议往往不公开，设备之间无法操作，进一

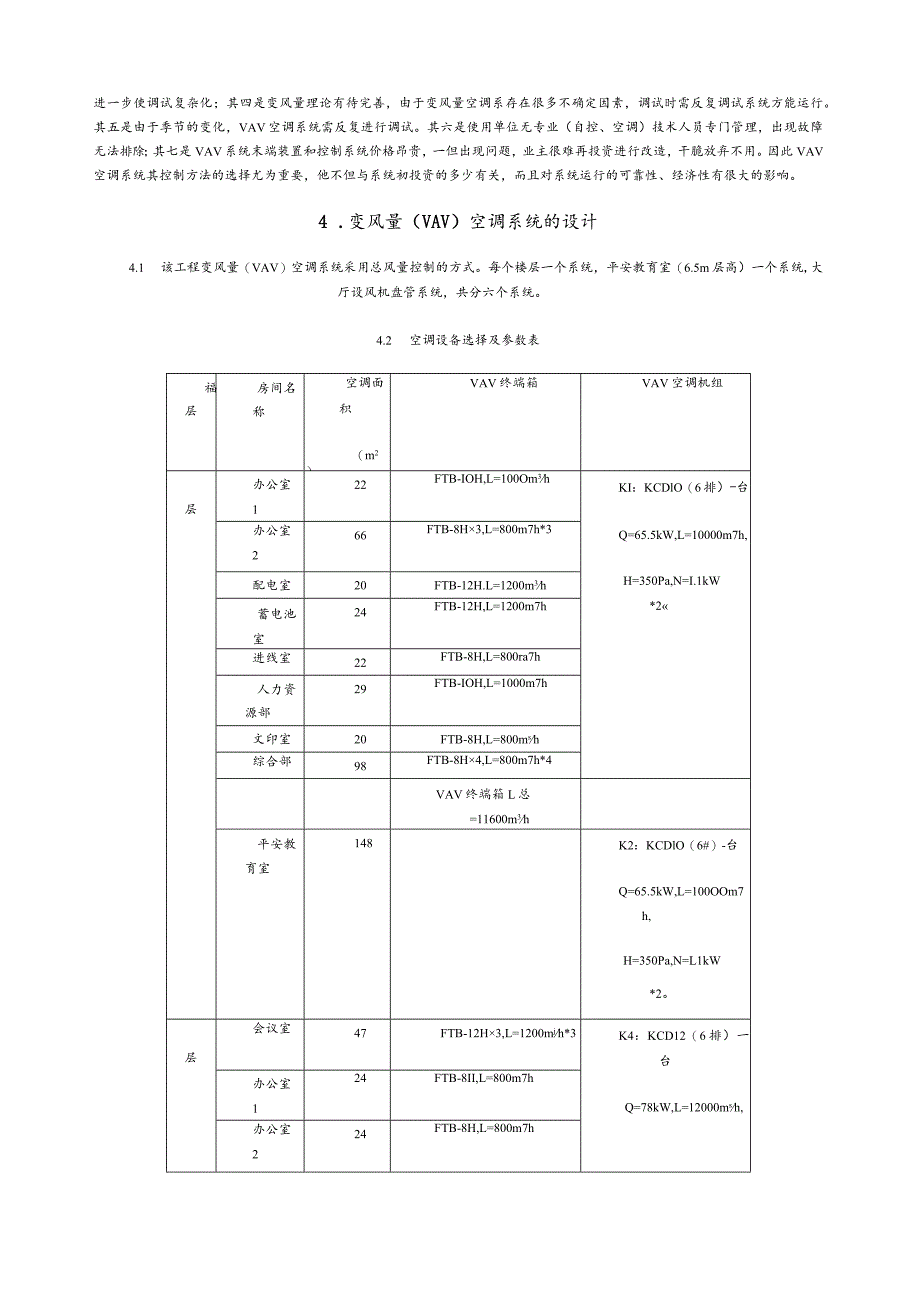

4、步使调试复杂化；其四是变风量理论有待完善，由于变风量空调系存在很多不确定因素，调试时需反复调试系统方能运行。其五是由于季节的变化，VAV空调系统需反复进行调试。其六是使用单位无专业（自控、空调）技术人员专门管理，出现故障无法排除；其七是VAV系统末端装置和控制系统价格昂贵，一但出现问题，业主很难再投资进行改造，干脆放弃不用。因此VAV空调系统其控制方法的选择尤为重要，他不但与系统初投资的多少有关，而且对系统运行的可靠性、经济性有很大的影响。4 .变风量（VAV）空调系统的设计4.1 该工程变风量（VAV）空调系统采用总风量控制的方式。每个楼层一个系统，平安教育室（6.5m层高）一个系统,大厅设
5、风机盘管系统，共分六个系统。4.2 空调设备选择及参数表福层房间名称空调面积（m2）VAV终端箱VAV空调机组层办公室122FTB-IOH,L=100Om3hKI：KCDlO（6排）-台Q=65.5kW,L=10000m7h,H=350Pa,N=I.1kW*2办公室266FTB-8H3,L=800m7h*3配电室20FTB-12H.L=1200m3h蓄电池室24FTB-12H,L=1200m7h进线室22FTB-8H,L=800ra7h人力资源部29FTB-IOH,L=1000m7h文印室20FTB-8H,L=800msh综合部98FTB-8H4,L=800m7h*4VAV终端箱L总=1160

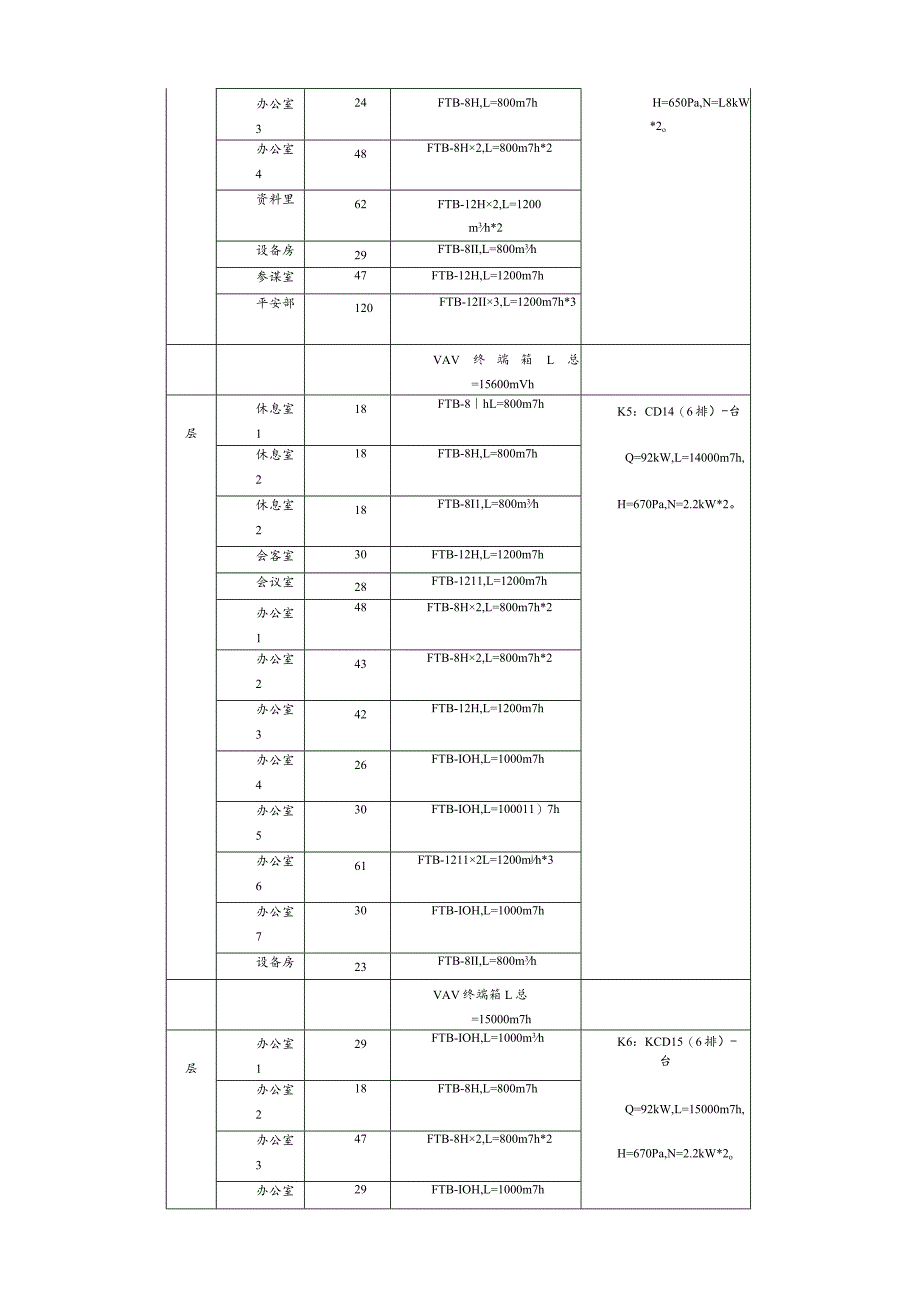

6、0m3h平安教育室148K2：KCDlO（6#）-台Q=65.5kW,L=100OOm7h,H=350Pa,N=L1kW*2。层会议室47FTB-12H3,L=1200mjh*3K4：KCD12（6排）一台Q=78kW,L=12000msh,办公室124FTB-8II,L=800m7h办公室224FTB-8H,L=800m7h办公室324FTB-8H,L=800m7hH=650Pa,N=L8kW*2o办公室448FTB-8H2,L=800m7h*2资料里62FTB-12H2,L=1200m3h*2设备房29FTB-8II,L=800m3h参谋室47FTB-12H,L=1200m7h平安部120
7、FTB-12II3,L=1200m7h*3VAV终端箱L总=15600mVh层休息室118FTB-8hL=800m7hK5：CD14（6排）-台Q=92kW,L=14000m7h,H=670Pa,N=2.2kW*2。休息室218FTB-8H,L=800m7h休息室218FTB-8I1,L=800m3h会客室30FTB-12H,L=1200m7h会议室28FTB-1211,L=1200m7h办公室148FTB-8H2,L=800m7h*2办公室243FTB-8H2,L=800m7h*2办公室342FTB-12H,L=1200m7h办公室426FTB-IOH,L=1000m7h办公室530FTB-
8、IOH,L=100011）7h办公室661FTB-12112L=1200mjh*3办公室730FTB-IOH,L=1000m7h设备房23FTB-8II,L=800m3hVAV终端箱L总=15000m7h层办公室129FTB-IOH,L=1000m3hK6：KCD15（6排）-台Q=92kW,L=15000m7h,H=670Pa,N=2.2kW*2o办公室218FTB-8H,L=800m7h办公室347FTB-8H2,L=800m7h*2办公室29FTB-IOH,L=1000m7h4办公室526FTB-8II,L=800m3h仪表维修18FTB-8H,L=800m,h值班室21FTB-IOH,
9、L=100Om7h通信中心95FTB-10H4,L=100Om7h*4信息中心173FTB-10H3,L=1000m7h*2信息中心268FTB-10H2,L=1000m7h*2商务部68FTB-101I2,L=1000m7h*2VAV终端箱L总=16200m7h4.3空调设备的布置变风量吊顶式空气处理机设在每层吊顶，VAV终端箱设在每个房间靠走廊侧楼板下，空气处理机通过送、回风道与每个房间VAV终端箱连接。由于建筑物层高的限制送风主管遒设在走廊吊顶，回风利用吊顶作为回风道。平安教育室吊顶式空气处理机，设在二层机房，通过送风管，旋流送风口送风，通过设在一层百叶风口回风。VAV空调系统流程困5.
10、控制系统的设计1.1 该空调系统控制系统是运用现代计算机控制技术、多变量控制理论、变频调节技术、人工环境工程技术对中央空调多变量系统进行集散控制，通过各房间的温度控制器，采用模糊逻辑控制技术控制相应的VAV末端设备风机，调节该房间的送风量；同时集中控制器实时采集被控房间温度、风量及其变化趋势，进行解耦计算并由它来控制空气处理机风机变频控制器，进行总风量的实时调节。使空气处理机的总风量与房间VAV末端所需风量相匹配，使系统能耗随着环境温度及系统负荷的变化而变化，以到达最大节约电能的目的。该系统采用末端带动力的风机箱，系统控制与压力无关，一改以往VAV系统价格高，难调节的缺点。末端数字控制器带通讯
11、接口，可实现远程监控和集中智能化管理。1.2 该设计YAV空调系统采用总风量控制法，该控制方式的变风量系统，不同于静压控制法，它是根据系统各末端风量之和与系统当前总风量相匹配的原理设计而成的。总风量控制方式在变风量系统中具有比静压控制简单得多的结构，尤其是在末端采用风机代替风阀的方式，不采用静压调节，而是由末端实时的风量需求，采用数字信号传输及先进的控制软件，实施对风机的控制，防止使用压力检测装置，也不需要变静压控制时的末端阀位信号容易实现控制系统的解耦。总风量控制法在控制性能上具有快速、稳定的特点，这种控制方法与压力无关，控制系统的形式得到简化，因而不仅使系统的调试工作变得容易，同时也带来控
12、制系统可靠性的提高，减少了以后的维护工作量。1.3 VAV空调控制系统的组成VAV空调系统末端控制采用了国产VAV空调末端数字控制器F2000EDC,它集控制器、执行器于一体，带有数字通信接口的数字末端控制装置，它可实现现场温度检测设定，室温度变风量控制，能真正实现中央空调的室变风量调节。它采用微处理器及人工智能的模糊逻辑控制技术，保证了被控环境高效率，低能耗；它瞬间相应时间快，由于设在温控器的温度传感器实时检测室温度，与用户设定的温度进行比拟，实时平滑地调节风机转速，从而实现风机送风量的自动控制和无级调节。F2000EDC面板上设计有五个人性化按键，直观方便，操作简单。它独特的超大液晶显示屏
13、，可实时显示以下室状态：设置温度、当前室温度、当前房间风量大小、锁定状态（锁定制冷/制热状态，锁定设置温度）、定时状态（定时开关机）等，使室空调的运行情况一目了然，使用户能直接看到和体会到控制产品的智能化。其质地选用PC/ABS高档防火材料，精致光洁，真正满足用户追求高品质环境的需要。VAV空调系统终端箱采用国产F2000FTBVAV终端箱，它是带有动力的风机箱，可使末端风压提升3050Pa,它由低噪声离心风机、电容式电机、吸音风机箱体、保温吸声板等部件组成，具有大风量、低转速、低噪声、低能耗技术先进等优点。5.3.3F2000CCU中央控制器是专为YAY空调系统空气代理机设备现场集中控制并可
14、远程联网控制而设计的数字化中央控制器，它实时采集所有末端控制器的控制参数，加以解藕计算后控制空气处理机送风机的变频器工作，调节机组总送风量。F2000CCL：变风量中央控制器可独立完整地控制空气处理设备。它可采集多至64个VAV末端信号，采用总风量控制法控制送风量。对多路传感器信号进行现场采集并控制相关设备；用能量平衡法精确完成变风量系统中的新风量控制；送回风温湿度的调节量控制；防冻保护，压差状态指示及控制。具有网络接口，可与上位机联网，组成中央监控管理系统。其特点是高集成度、功能完整、联网控制、现场可编程、液晶显示、中文菜单。特点：高速CPU,双RS-485通道，置1024字节RAM作为数据缓冲区，置32K字节ROM作为程序存储空间，置看门狗，抗恶劣环境干扰，大屏幕点阵液晶实时显示参数设置及运行状态，中文菜单，现场编程，集成度高，联网功能。附：控制系统原理图：6 .系统简介夏季由冷冻站提供712。C冷水，冬季提供6050C热水，供室空气处理机，通过走廊送风道和走廊吊顶回风道与VAV末端装置相连。室设F2000EDC末端数字控制器，控制VAV末端装置风机的无级调节，改变送风量的方
