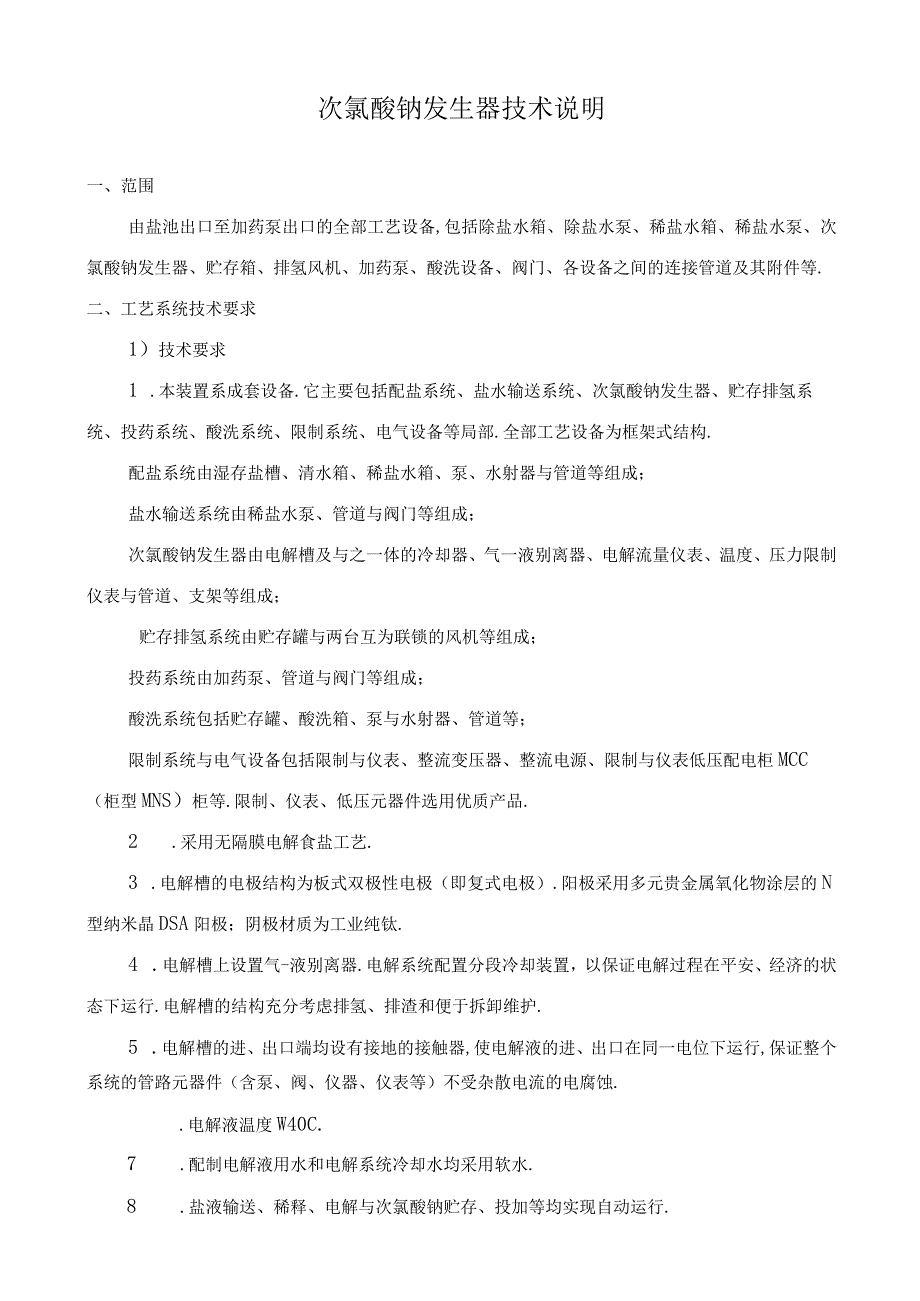

1、次氯酸钠发生器技术说明一、范围由盐池出口至加药泵出口的全部工艺设备,包括除盐水箱、除盐水泵、稀盐水箱、稀盐水泵、次氯酸钠发生器、贮存箱、排氢风机、加药泵、酸洗设备、阀门、各设备之间的连接管道及其附件等.二、工艺系统技术要求1）技术要求1 .本装置系成套设备.它主要包括配盐系统、盐水输送系统、次氯酸钠发生器、贮存排氢系统、投药系统、酸洗系统、限制系统、电气设备等局部.全部工艺设备为框架式结构.配盐系统由湿存盐槽、清水箱、稀盐水箱、泵、水射器与管道等组成；盐水输送系统由稀盐水泵、管道与阀门等组成；次氯酸钠发生器由电解槽及与之一体的冷却器、气一液别离器、电解流量仪表、温度、压力限制仪表与管道、支架等
2、组成；贮存排氢系统由贮存罐与两台互为联锁的风机等组成；投药系统由加药泵、管道与阀门等组成；酸洗系统包括贮存罐、酸洗箱、泵与水射器、管道等；限制系统与电气设备包括限制与仪表、整流变压器、整流电源、限制与仪表低压配电柜MCC（柜型MNS）柜等.限制、仪表、低压元器件选用优质产品.2 .采用无隔膜电解食盐工艺.3 .电解槽的电极结构为板式双极性电极（即复式电极）.阳极采用多元贵金属氧化物涂层的N型纳米晶DSA阳极；阴极材质为工业纯钛.4 .电解槽上设置气-液别离器.电解系统配置分段冷却装置，以保证电解过程在平安、经济的状态下运行.电解槽的结构充分考虑排氢、排渣和便于拆卸维护.5 .电解槽的进、出口端

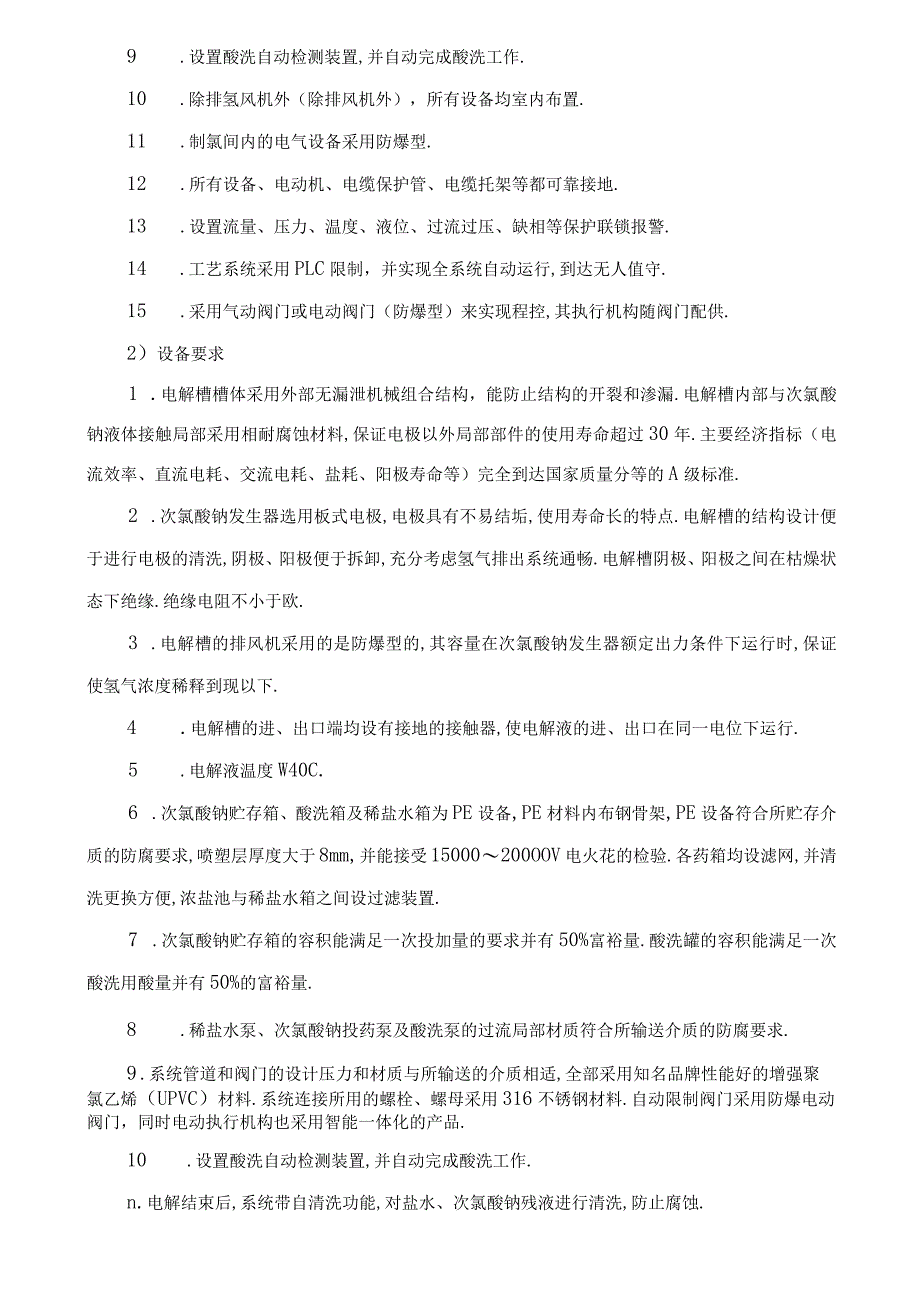

3、均设有接地的接触器,使电解液的进、出口在同一电位下运行,保证整个系统的管路元器件（含泵、阀、仪器、仪表等）不受杂散电流的电腐蚀.电解液温度W40C.7 .配制电解液用水和电解系统冷却水均采用软水.8 .盐液输送、稀释、电解与次氯酸钠贮存、投加等均实现自动运行.9 .设置酸洗自动检测装置,并自动完成酸洗工作.10 .除排氢风机外（除排风机外），所有设备均室内布置.11 .制氯间内的电气设备采用防爆型.12 .所有设备、电动机、电缆保护管、电缆托架等都可靠接地.13 .设置流量、压力、温度、液位、过流过压、缺相等保护联锁报警.14 .工艺系统采用PLC限制，并实现全系统自动运行,到达无人值守.15
4、 .采用气动阀门或电动阀门（防爆型）来实现程控,其执行机构随阀门配供.2）设备要求1 .电解槽槽体采用外部无漏泄机械组合结构，能防止结构的开裂和渗漏.电解槽内部与次氯酸钠液体接触局部采用相耐腐蚀材料,保证电极以外局部部件的使用寿命超过30年.主要经济指标（电流效率、直流电耗、交流电耗、盐耗、阳极寿命等）完全到达国家质量分等的A级标准.2 .次氯酸钠发生器选用板式电极,电极具有不易结垢,使用寿命长的特点.电解槽的结构设计便于进行电极的清洗,阴极、阳极便于拆卸,充分考虑氢气排出系统通畅.电解槽阴极、阳极之间在枯燥状态下绝缘.绝缘电阻不小于欧.3 .电解槽的排风机采用的是防爆型的,其容量在次氯酸钠发
5、生器额定出力条件下运行时,保证使氢气浓度稀释到现以下.4 .电解槽的进、出口端均设有接地的接触器,使电解液的进、出口在同一电位下运行.5 .电解液温度W40C.6 .次氯酸钠贮存箱、酸洗箱及稀盐水箱为PE设备,PE材料内布钢骨架,PE设备符合所贮存介质的防腐要求,喷塑层厚度大于8mm,并能接受15000200OOV电火花的检验.各药箱均设滤网,并清洗更换方便,浓盐池与稀盐水箱之间设过滤装置.7 .次氯酸钠贮存箱的容积能满足一次投加量的要求并有50%富裕量.酸洗罐的容积能满足一次酸洗用酸量并有50%的富裕量.8 .稀盐水泵、次氯酸钠投药泵及酸洗泵的过流局部材质符合所输送介质的防腐要求.9 .系统

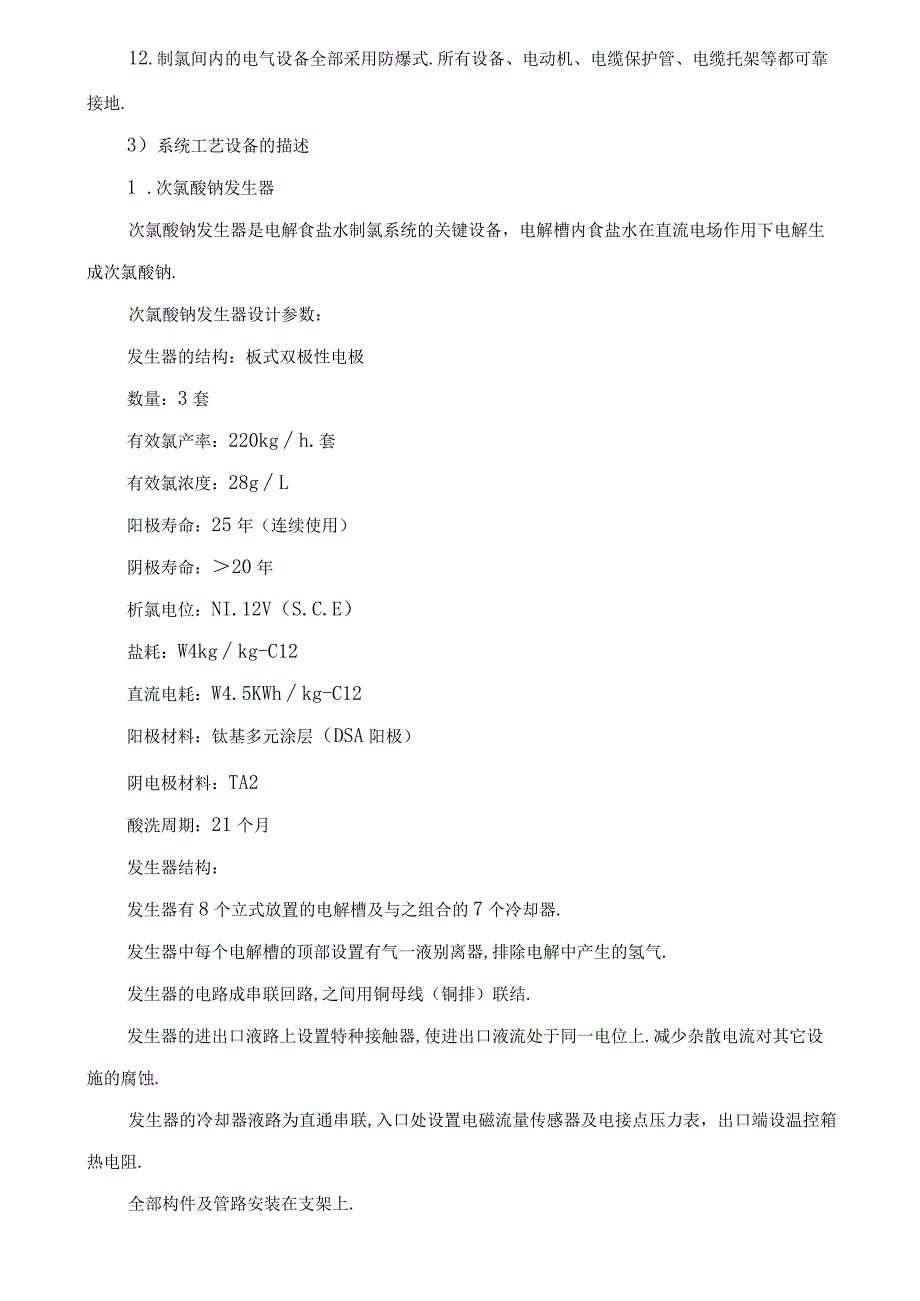

6、管道和阀门的设计压力和材质与所输送的介质相适,全部采用知名品牌性能好的增强聚氯乙烯（UPVC）材料.系统连接所用的螺栓、螺母采用316不锈钢材料.自动限制阀门采用防爆电动阀门，同时电动执行机构也采用智能一体化的产品.10 .设置酸洗自动检测装置,并自动完成酸洗工作.n.电解结束后,系统带自清洗功能,对盐水、次氯酸钠残液进行清洗,防止腐蚀.12.制氯间内的电气设备全部采用防爆式.所有设备、电动机、电缆保护管、电缆托架等都可靠接地.3）系统工艺设备的描述1 .次氯酸钠发生器次氯酸钠发生器是电解食盐水制氯系统的关键设备，电解槽内食盐水在直流电场作用下电解生成次氯酸钠.次氯酸钠发生器设计参数：发生器的
7、结构：板式双极性电极数量：3套有效氯产率：220kgh.套有效氯浓度：28gL阳极寿命：25年（连续使用）阴极寿命：20年析氯电位：NI.12V（S.C.E）盐耗：W4kgkg-C12直流电耗：W4.5KWhkg-C12阳极材料：钛基多元涂层（DSA阳极）阴电极材料：TA2酸洗周期：21个月发生器结构：发生器有8个立式放置的电解槽及与之组合的7个冷却器.发生器中每个电解槽的顶部设置有气一液别离器,排除电解中产生的氢气.发生器的电路成串联回路,之间用铜母线（铜排）联结.发生器的进出口液路上设置特种接触器,使进出口液流处于同一电位上.减少杂散电流对其它设施的腐蚀.发生器的冷却器液路为直通串联,入口
8、处设置电磁流量传感器及电接点压力表，出口端设温控箱热电阻.全部构件及管路安装在支架上.电解槽组件：电解槽内电极结构为双极性板式电极，即电极的半边为阳极，另半边为阴极.阳极为钛基DSA阳极（DimensionallyStableAnOdeS）阴极材质为工业纯钛.电解槽体采用增强聚氯乙烯材质（U-PVC）,它有强度高,耐热性能、耐腐蚀性能及电流绝缘性能好优点.电解槽采用法兰密封,密封件采用0形圈密封，由于密封面的承压面积很小，密封十分可靠.电解槽的结构充分考虑了排氢排渣和便于拆卸维护.2 .次氯酸钠贮存箱贮存箱的有效容积大于满负荷运行8小时产生的次氯酸钠溶液,保证每天的冲击投药量和投药系统正常,稳
9、定运行.定期排放电解过程中产生的沉淀物.结构：次氯酸钠贮存箱立式结构,使用PE制作,设有风机进风口，排氢口与大气相通.次氯酸钠贮存箱设有次氯酸钠进出口,就地显示液位计接口，液位远传变送器接口，溢流口和排污.设计参数如下：数量：2台结构材料：PE1内布钢骨架）结构型式：立式、平底有效容积：10m3台附件：人孔、就地液位指示、药液进口、药液出口、进风口、排氢口、溢流管道、排污口等.液位计带液位输出功能（4-2OmA信号）.外部连接方式：法兰3 .风机风机主要用于向次氯酸钠贮存箱中鼓风,稀释贮存箱内的氢气,使氢气体积比浓度低于1%,平安排至大气.风机共2台,故障自动连锁启动.为保证系统平安,在电解槽
10、停止工作后,风机继续运行10分钟.结构：采用离心风机,风机的材质为玻璃钢,主要由叶轮、机壳、进风口、出风口等局部组成,整体机壳不能拆开.设计数据：数量：2台（互为备用，故障自动连锁启动）风量：3000Nm3h结构型式：离心风机结构材料：玻璃钢电机：防爆4 .酸洗箱酸洗箱的作用是配制和贮存酸洗所的5%的稀盐酸,并对酸洗回收液进行中和排放.结构：酸洗箱使用钢衬胶制作,设有盐酸进出口、液位计接口、排污口、溢流口、清水入口、排气口等.酸洗箱的进出口和排污口装有手动球阀，并设置液位计，酸洗箱的容积满足一次酸洗用量并有50%的富裕量.设计参数如下：数量：1台结构材料：PE结构型式：立式、平底附件：就地液位
11、指示、药液进口、药液出口、溢流管道、排污口等.外部连接方式：法兰5 .水泵泵体根本构造型式为单级,单级轴与电机直联式离心泵水泵旋转方向从电机方向看为顺时针方向旋转.轴密封采用机械密封,保证不渗漏.浓盐水泵的作用是浓盐水增压,保证浓盐水以一定流量进入稀盐水箱.稀盐水泵的作用是使稀盐水增压,保证稀盐水以一定流量进入次氯酸钠发生器.次氯酸钠提升泵的作用是,保证次氯酸钠溶液以一定流量进入次氯酸钠贮存箱.投药泵的作用是将贮存箱中的次氯酸钠溶液输送到取水口加药点,投药泵工作时可满足冲击投药的要求.酸洗泵主要用来配制10%的稀盐酸并将酸洗液以一定流速输送到电解槽中进行酸洗.特点：泵所有接触介质的部件,材料均
12、耐盐水次氯酸钠和盐酸的腐蚀,保证了泵不会因腐蚀而泄漏.泵的密封采用机械密封,定期维护,密封性能好.流量：5.4m3h扬程:8m功率：0.15kW材质：PP6 .除盐水箱数量：1台型式：立式有效容积:2.0m3材质：HDPE设计压力：常压设计温度：507 .整流柜整流器柜的功能和作用是将整流变压器供应的交流电经整流元件的整流,换成直流电1155A,82V输给电解槽.整流方式、及结构整流方式：晶闸管整流器的冷却方式采用强迫风冷.整流器的限制回路由一套全数字、智能化整流限制单元构成.壳体为碳钢，外表喷塑.主回路母线外表镀锡.防护等级：IP42柜门采用密封结构进行密封，门的开角不低于no度,可卸下,前
13、后开门.整流器柜门上装有电压、电流指示仪表以及状态指示灯、报警指示灯、操作按钮、开关及调节旋钮等.整流器柜的限制、信号电缆连接到标识清楚的端子排上.柜内设有铜质接地端子,端子处有防锈举措和接地标志.整流器柜顶部装有吊装结构.整流器柜落地安装，四角设有地脚螺栓安装孔.采用晶闸管整流方式.强迫风冷.限制回路由一套全数字、智能化整流限制单元构成.壳体为碳钢,外表喷塑.主回路母线外表镀锡.防护等级为IP42.柜门采用密封结构.柜门上装有电压、电流指示仪表以及状态指示灯、报警指示灯、操作按钮、开关及调节旋钮等.限制、信号电缆连接到标识清楚的端子排上.设有铜质接地端子.顶部装有吊装结构.整流器柜落地安装，
14、四角设有地脚螺栓安装孔.全数字、智能化整流限制单元完善的整流调节和限制功能,还具有自动相序识别和调整功能.整流器的输出限制采用自动稳流限制，由限制单元输出双窄高频调制脉冲，由电流给定和电流反应经PID调节限制脉冲的移相改变晶闸管的导通角以限制电流输出.整流器具有自诊断和保护功能.即：过流保护.输出电流超过设定的极限值时，限制单元自动封锁触发脉冲,关断主回路的输出电流,并发出报警信号,进行声光报警.过压保护.输出电压超过设定的极限值时，限制单元自动封锁触发脉冲,关断主回路的输出电流,并发出报警信号,进行声光报警.整流元件高温保护.任一个整流元件高温，限制单元自动封锁触发脉冲,关断主回路的输出电流
15、,并发出报警信号,进行声光报警.快速熔断器保护.在整流臂上装设快速熔断器，当某相因不平衡电流而引起过流时,熔断器快速熔断而保护主回路，同时给出熔断信号，限制单元自动封锁触发脉冲，关断主回路的输出电流,并发出报警信号,进行声光报警.缺相保护.在限制电源或主回路电源缺相时，限制单元自动封锁触发脉冲，关断主回路的输出电流,并发出报警信号,进行声光报警.外回路负载保护.限制单元能接收外部回路故障信号如发生器高温、发生器低流量、风机故障等）关断主回路的输出电流，以到达保护外部回路负载的目的.掉电平安特性.无论主回路掉电或限制回路掉电,整流器均处于关闭状态.电源：三相交流电400V50HZ系统电源总容量：120KW/台8 .运行限制柜数量：1台型号：DP-3功能：泵和风机提供动力电,整流器合、分闸供电电压：380V/220V9 .系统限制柜数量：1台型号：XK-3功能：运行参数限制供电电压：220VA.C10 .低压配电柜数量三、电气限制1）限制功能1 .限制系统按全厂统一的原那么采用MODleON可编程序限制器（PLe）进行
