《瓷贴面粘接技术操作规范.docx》由会员分享，可在线阅读，更多相关《瓷贴面粘接技术操作规范.docx（10页珍藏版）》请在第壹文秘上搜索。

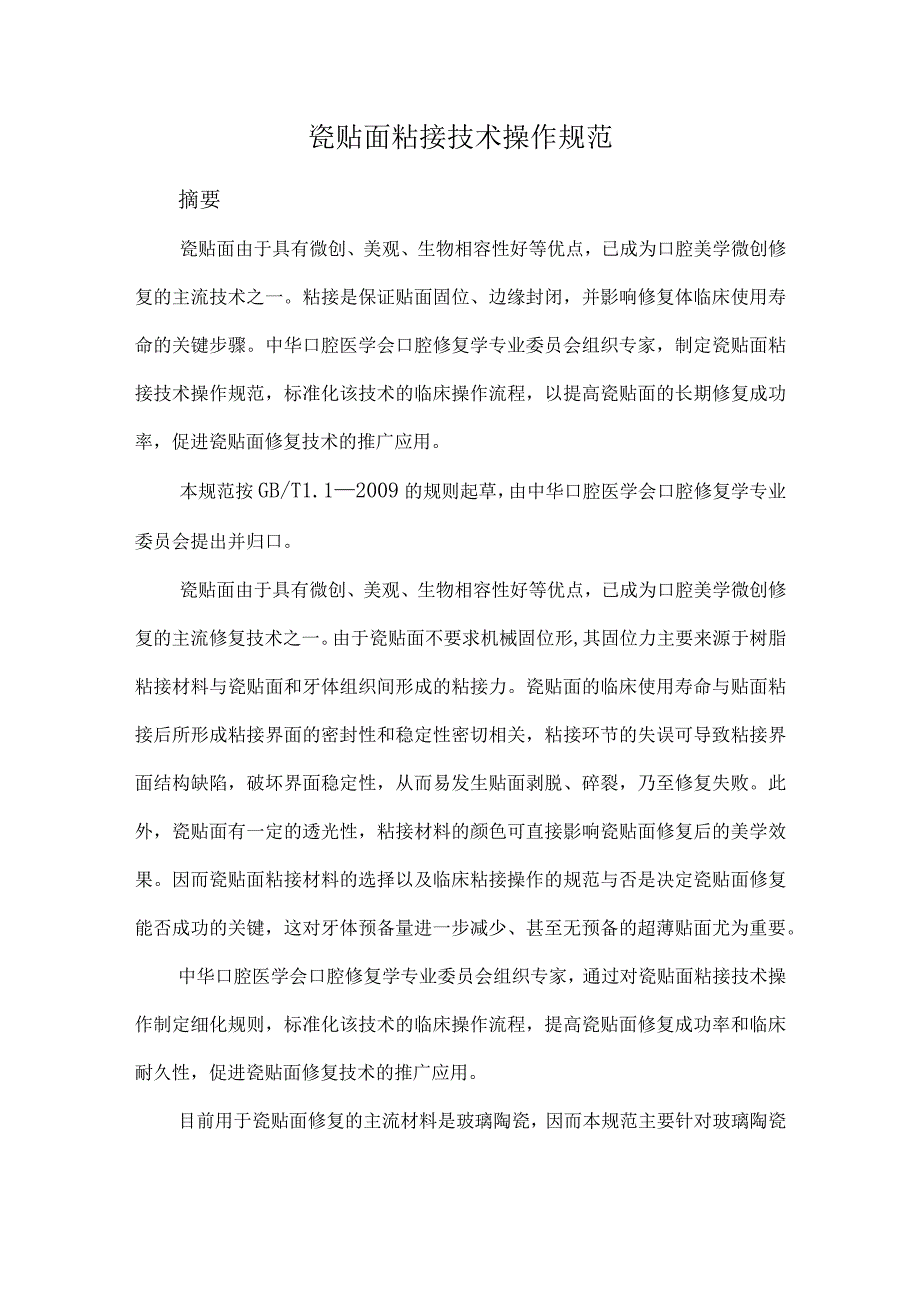

1、瓷贴面粘接技术操作规范摘要瓷贴面由于具有微创、美观、生物相容性好等优点，已成为口腔美学微创修复的主流技术之一。粘接是保证贴面固位、边缘封闭，并影响修复体临床使用寿命的关键步骤。中华口腔医学会口腔修复学专业委员会组织专家，制定瓷贴面粘接技术操作规范，标准化该技术的临床操作流程，以提高瓷贴面的长期修复成功率，促进瓷贴面修复技术的推广应用。本规范按GB/T1.12009的规则起草，由中华口腔医学会口腔修复学专业委员会提出并归口。瓷贴面由于具有微创、美观、生物相容性好等优点，已成为口腔美学微创修复的主流修复技术之一。由于瓷贴面不要求机械固位形,其固位力主要来源于树脂粘接材料与瓷贴面和牙体组织间形成的粘

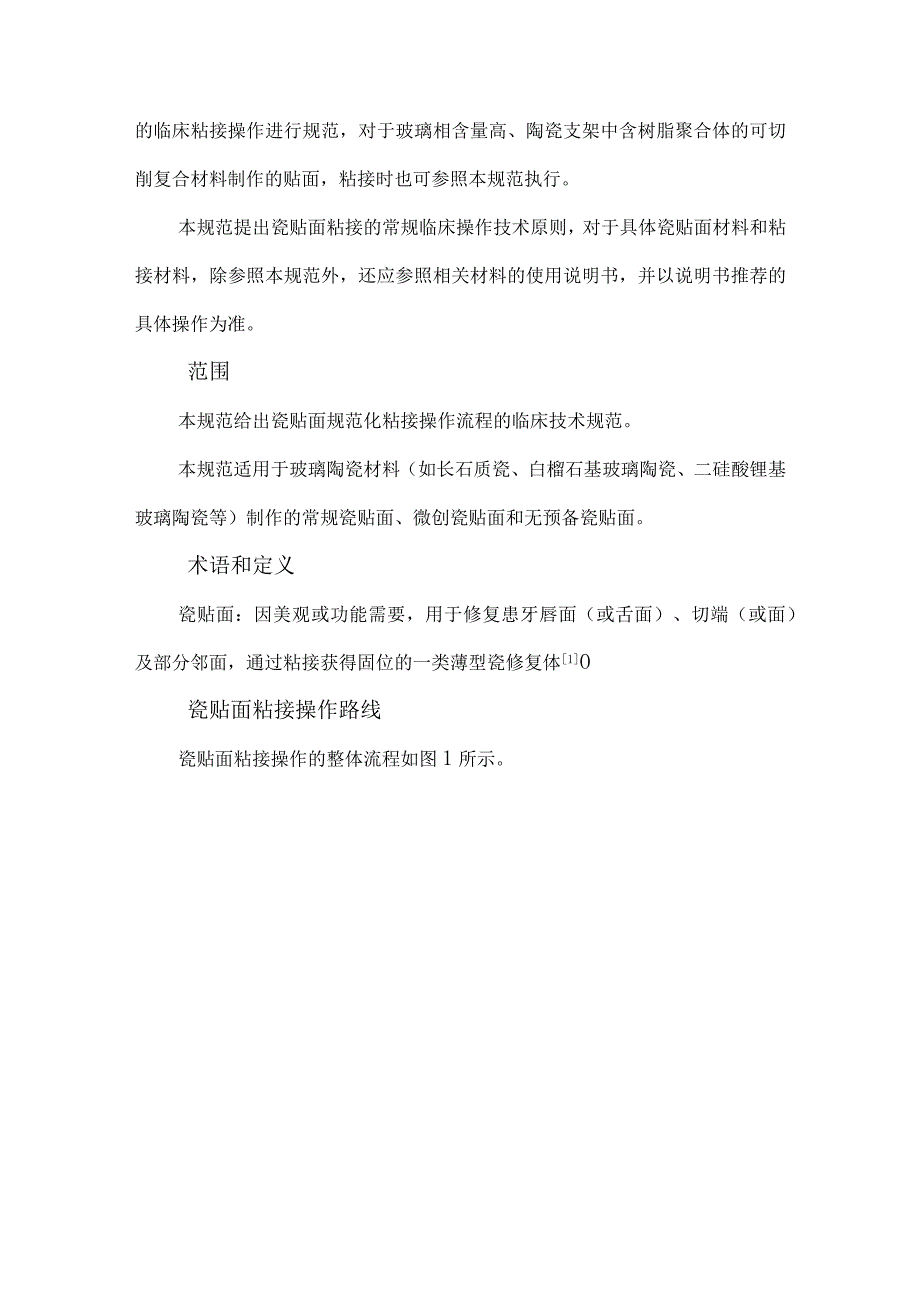

2、接力。瓷贴面的临床使用寿命与贴面粘接后所形成粘接界面的密封性和稳定性密切相关，粘接环节的失误可导致粘接界面结构缺陷，破坏界面稳定性，从而易发生贴面剥脱、碎裂，乃至修复失败。此外，瓷贴面有一定的透光性，粘接材料的颜色可直接影响瓷贴面修复后的美学效果。因而瓷贴面粘接材料的选择以及临床粘接操作的规范与否是决定瓷贴面修复能否成功的关键，这对牙体预备量进一步减少、甚至无预备的超薄贴面尤为重要。中华口腔医学会口腔修复学专业委员会组织专家，通过对瓷贴面粘接技术操作制定细化规则，标准化该技术的临床操作流程，提高瓷贴面修复成功率和临床耐久性，促进瓷贴面修复技术的推广应用。目前用于瓷贴面修复的主流材料是玻璃陶瓷，
3、因而本规范主要针对玻璃陶瓷的临床粘接操作进行规范，对于玻璃相含量高、陶瓷支架中含树脂聚合体的可切削复合材料制作的贴面，粘接时也可参照本规范执行。本规范提出瓷贴面粘接的常规临床操作技术原则，对于具体瓷贴面材料和粘接材料，除参照本规范外，还应参照相关材料的使用说明书，并以说明书推荐的具体操作为准。范围本规范给出瓷贴面规范化粘接操作流程的临床技术规范。本规范适用于玻璃陶瓷材料（如长石质瓷、白榴石基玻璃陶瓷、二硅酸锂基玻璃陶瓷等）制作的常规瓷贴面、微创瓷贴面和无预备瓷贴面。术语和定义瓷贴面：因美观或功能需要，用于修复患牙唇面（或舌面）、切端（或面）及部分邻面，通过粘接获得固位的一类薄型瓷修复体1O瓷贴

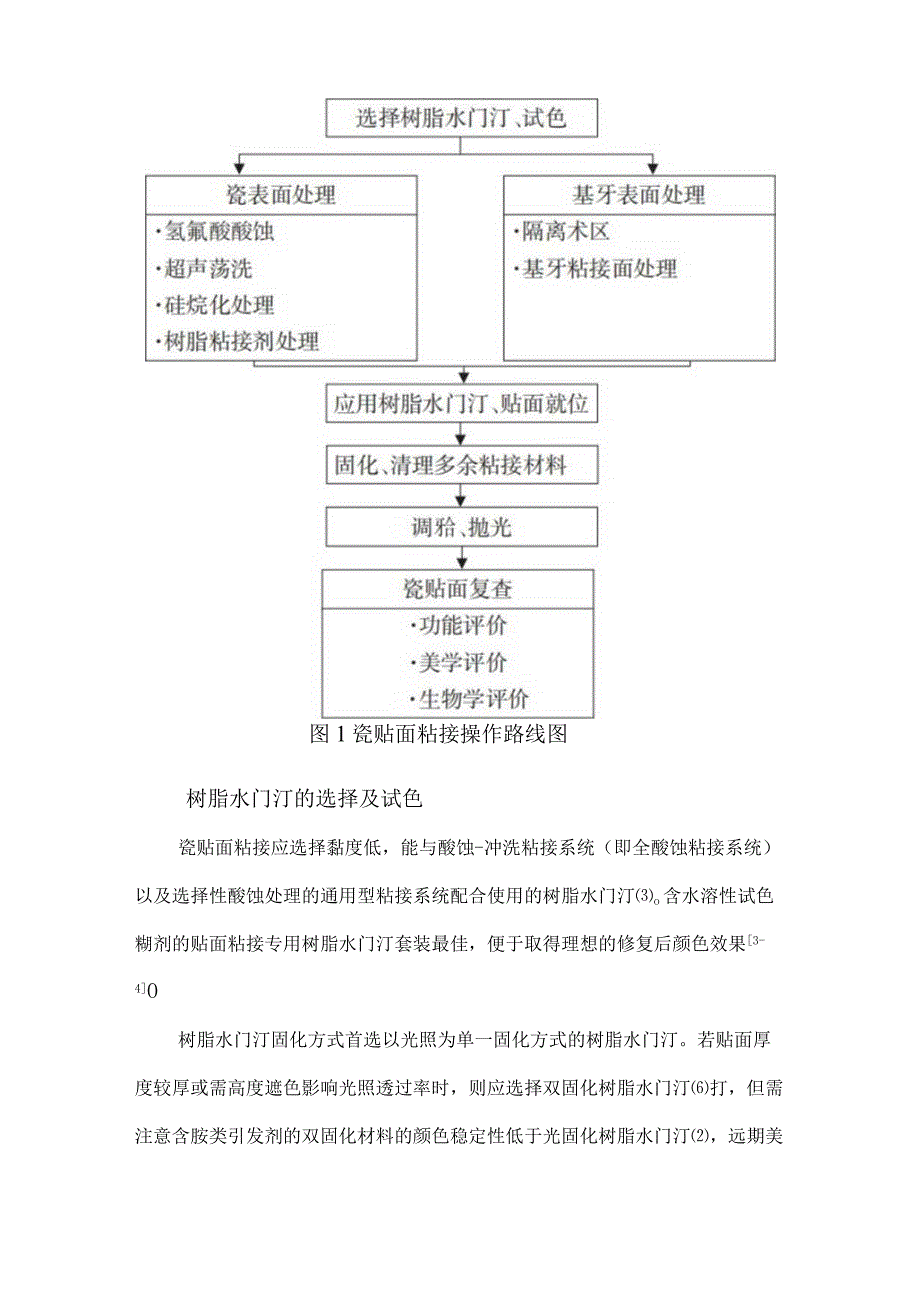

4、面粘接操作路线瓷贴面粘接操作的整体流程如图1所示。图1瓷贴面粘接操作路线图树脂水门汀的选择及试色瓷贴面粘接应选择黏度低，能与酸蚀-冲洗粘接系统（即全酸蚀粘接系统）以及选择性酸蚀处理的通用型粘接系统配合使用的树脂水门汀o含水溶性试色糊剂的贴面粘接专用树脂水门汀套装最佳，便于取得理想的修复后颜色效果3-4O树脂水门汀固化方式首选以光照为单一固化方式的树脂水门汀。若贴面厚度较厚或需高度遮色影响光照透过率时，则应选择双固化树脂水门汀打，但需注意含胺类引发剂的双固化材料的颜色稳定性低于光固化树脂水门汀，远期美学效果可能受到一定影响。在确认贴面的适合性以及贴面的就位顺序后，在瓷贴面组织面内放置试色糊剂，模
5、拟粘接后颜色效果，确定能达到患者最理想颜色效果的色号。尽可能选择透明度高的树脂水门汀，以减小粘接后颜色缺陷的风险。试戴时间不宜过长，以免参考牙脱水引起比色偏差。比色完成后需用水冲洗清除牙面及贴面组织面残留的试色糊剂。需注意树脂水门汀固化后的颜色与相同色号试色糊剂间仍可能存在一定的颜色误差。瓷表面处理1氢氟酸酸蚀采用4%10%的氢氟酸在口外酸蚀处理贴面组织面20120S*，处理时间参照产品说明书。一般而言，陶瓷中玻璃相越多，酸蚀时间应相应延长；贴面厚度越薄，酸蚀时间应相应减少。超薄贴面氢氟酸处理时间比常规贴面少510s16o氢氟酸处理后建议采用中和剂中和后再用水冲干净。部分义齿加工中心在贴面出厂
6、前组织面已行氢氟酸处理，医师在临床贴面试戴合适、粘接前仅需磷酸酸蚀清洁即可，无需重复氢氟酸酸蚀步骤。2超声荡洗瓷贴面经氢氟酸酸蚀后，采用95%乙醇、丙酮或蒸馈水超声振荡清洗（工作频率至少40kHz）35minc5-18o再涂擦无水乙醇自然干燥，或用电吹风风干，或使用无油无水的牙科三用枪吹干。3硅烷化处理使用硅烷偶联剂或含硅烷的瓷处理剂进行贴面组织面的硅烷化处理。反复涂擦偶联剂23次，每次涂擦后需等待溶剂挥发口以。也可使用含硅烷的通用型粘接剂进行贴面组织面处理，此时可省略树脂粘接剂处理的步骤，具体涂布要求同下。4树脂粘接剂处理粘接剂须涂抹贴面全部的待粘接组织面，厚度尽量均匀，吹薄,涂抹后不能光固
7、化，以免形成过厚的粘接剂层，影响贴面的准确就位o注意涂抹粘接剂后贴面须避光处理。建议由助手完成瓷表面处理，医师同时进行基牙表面处理，以缩短瓷表面处理至贴面就位的时间2O基牙表面处理1隔离术区采用橡皮障或棉卷辅助开口器等材料隔湿，聚四氟乙烯薄膜或成形片隔离邻牙，若瓷贴面预备为龈下边缘，或平龈、龈上边缘者有龈沟液渗出，则需在贴面就位前对基牙进行排龈。2基牙粘接面的处理贴面粘接前需保证基牙粘接面的清洁，可用抛光杯加无氟抛光膏或浮石粉清洁牙面。若基牙待粘接面局限于牙釉质层内，则首选能与酸蚀-冲洗粘接系统（即全酸蚀粘接系统）配合使用的树脂水门汀，按照经典的“酸蚀一冲洗一粘接”步骤处理牙面。处理时需注意：
8、牙釉质酸蚀时间通常为1530s；对于未预备的牙釉质，酸蚀时间需延长至60s；而氟牙症酸蚀时间可进一步延长至120s2（h21o酸蚀后用大量水冲洗牙面至少10s,避免酸蚀剂成分残留。冲洗后完全吹干，表面反复涂擦粘接剂20s,以利于粘接剂向牙体组织内渗透，并促进粘接剂中溶剂的挥发，再吹薄，且不能光固化，避免形成过厚的粘接剂层影响贴面被动就位18O若待粘接面存在部分牙本质暴露时，树脂水门汀首选可配合使用通用型粘接系统且能进行选择性酸蚀处理的产品，需注意：当少量浅表牙本质暴露时，使用不影响树脂粘接的脱敏剂处理牙本质区域。牙釉质选择性酸蚀后，可重复脱敏处理，再吹干，涂布粘接剂。若局部存在较深的牙本质暴露
9、，则应进行即刻牙本质封闭，即在贴面牙体预备后、制取印模前，即刻使用牙本质粘接剂封闭暴露的牙本质，避免贴面粘接时牙本质小管液外渗影响粘接，减轻粘接后牙本质敏感出22侬o也可在贴面牙体预备后即刻通过树脂充填完善封闭牙本质暴露区，贴面粘接前对树脂表层进行口内喷砂或车针轻微打磨以粗化粘接面，再行后续粘接步骤树脂水门汀的应用、贴面就位根据选定的试色糊剂色号，选用相同色号树脂水门汀涂布于基牙牙面和（或）瓷贴面组织面上，沿就位道方向轻压瓷贴面缓慢就位，注意贴面就位时避免与牙面间残留间隙。轻压下溢出的大量树脂水门汀用刷子或棉卷去除刈，用探针检查贴面是否完全就位。小心移除邻间隙的成形片等隔离物，使贴面完全被动就
10、位。对于多贴面修复病例，建议每个贴面逐一粘接，即逐一重复前文系列步骤,包括试戴、瓷表面处理、基牙表面处理以及贴面粘接就位。若多个贴面同时粘接，需按瓷贴面试戴时确定的就位顺序使贴面逐一就位。但应注意在粘接每个象限最后一个贴面前，必须再次试戴，确认修复体能够完全就位、邻接关系良好后再行粘接固化o固化和多余粘接材料清理固化和多余粘接材料的清理步骤如下：根据溢出多余粘接材料的多少及树脂水门汀的固化类型，酌情决定初步光照时间（一般而言，光固化水门汀广2s,双固化水门汀35s）,溢出的树脂水门汀初步固化后用探针、手工洁治器或牙线清除。清理时固定贴面，防止其移位、脱落，尤其是牙线清洁邻间隙时避免牵拉牙线向就
11、位道反方向移动导致贴面移位25o贴面边缘应用阻氧剂（例如甘油凝胶），每个面再次充分光照，根据光固化灯的光强和树脂水门汀材料的要求,确定光照固化时间，使粘接材料完全固化。最后取出龈沟内排龈线，并彻底清除多余粘接材料】。注意光照时需在不同牙面、不同牙位间循环照射.，避免局部长时间光照，以免产生牙髓不适。使用带有可限定光照范围的“点固化”配件的光固化灯效果最佳。初步清洁前对贴面正中短暂光固化，使贴面中央部分初步固化，同时避免贴面边缘区树脂水门汀充分固化，防止清理时发生边缘间隙内水门汀剥离，产生微间隙。必要时可使用边缘封闭剂填补边缘处微间隙。调HE和抛光光照固化完成后，用牙线检查邻接关系。若牙线无法通
12、过，则应使用专用的薄锯片清除邻间隙内残留的粘接材料。再应用抛光条抛光邻面边缘。之后再次用牙线检查邻接关系，确认邻间隙内无残留的粘接材料。当贴面覆盖基牙颈缘时，采用尖细金刚砂高度抛光车针在喷水状态下抛光颈缘，以免粘接材料残留刺激牙龈。对于微创或无预备贴面，采用尖细金刚砂车针在喷水状态下调磨局部边缘残存的微小悬突样结构，再进行序列抛光。对于对接式或包绕式贴面，粘接完成去除橡皮障后，需行细致的咬合调整。检查正中HE、前伸HE和侧方HE,正中HE时咬合接触需均匀，修复体边缘需避开正中HE着力点。特别强调的是，必须在下颌前伸运动时保持或重建适合的功能性前牙引导，无论前牙引导是否涉及新的瓷贴面修复体。最后
13、对调磨面和修复体边缘行序列抛光25-261o瓷贴面的复查1功能评价用探针探触贴面边缘检查边缘完整性27-3,1,用牙线测试患牙与邻牙的邻接关系初，使用咬合纸或咬合记录仪测试咬合接触情况,肉眼观察贴面磨损情况以W,探诊修复体是否松动，用透照法检测是否存在贴面隐裂或折裂L询问患者是否满意30O2美学评价肉眼观察修复体表面光洁度、表面或边缘染色与否以及颜色匹配性、透光性和美学解剖外形囱电27的。3生物学评价探针探触结合压缩空气吹拂检查贴面边缘是否存在术后牙齿敏感，牙髓活力仪测试患牙牙髓活力正常与否必，视诊观察基牙完整性，有无隐裂或折裂，是否存在继发龈，牙周基础检查检测牙周组织是否健康c,3127-3
14、1323。瓷贴面修复后可能出现的并发症及相应处理建议1瓷贴面碎裂需先行咬合检查，排除不良咬合因素造成的瓷贴面碎裂。若存在不良咬合问题则必须排除。若不存在异常的咬合问题，则需向患者讲解瓷贴面正确使用方法，避免偶然异常外力再次发生。若瓷贴面隐裂纹对美观无明显影响则可暂不处理；仅当隐裂纹严重影响美观时（如深部严重染色），经患者同意后才可重新更换修复体。瓷贴面碎裂影响不大时可仅调磨抛光，或口内树脂修补，或重新粘接断裂部分（再粘接失败风险较大且存在美学风险）2-3,333；影响较大时需拆除剩余贴面后重新制作。若基牙折裂，则需根据基牙缺损情况更改修复设计。2瓷贴面脱落若基牙和贴面完整无破损，贴面可顺利完全
15、复位，则可尝试清理瓷贴面组织面和基牙粘接面后重新粘接（存在较高失败风险）C2-3O清除瓷贴面组织面残留树脂水门汀的办法包括车针磨除、超声器械清除、喷砂去除，但均较难保证恰好、完全清除树脂水门汀。若瓷贴面材料允许进入烤瓷炉烧结，且贴面修复体有一定厚度和强度，则建议再次上釉，通过热处理完全去除残留的粘接材料。基牙粘接面可采用车针微量磨除或口内喷砂去除残留的树脂水门汀，同时暴露新鲜的牙体组织供重新粘接。3瓷贴面边缘染色、龈缘红肿若贴面边缘密合性尚好，仅存在轻度外源性染色，可尝试口内精细抛光2。龈缘红肿时需先检查牙周情况以及贴面边缘是否残留树脂，清除残余树脂后精细抛光贴面颈缘，必要时联合牙周治疗消除牙龈炎症。若贴面边缘密合性差，则需拆除后重新修复。4瓷贴面相关区域继发踽坏若基牙存在继发踽，则优先考虑在不破坏原有瓷贴面修复体的前提下进行处理。可选择从瓷贴面非覆盖处入路，去净糜坏组织，并使用复合树脂充填修复。若踽坏范围过大，则可拆除贴面后重新修复或更改修复方案O
