1、扩展条形基础设计(KTJOOoI)项目名称构件编号设计校对执行规范：混凝土结构通用规范(GB55008-2021),本文简称混凝土通用规范混凝土结构设计规范(GB50010-2010(2015年版)，本文简称混凝土规范建筑与市政地基基础通用规范(GB55003-2021),本文简称地基通用规范建筑地基基础设计规范(GB50007-2011),本文简称地基规范钢筋：d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB500;Q-HRBF400;R-HRBF5001.设计资料：(D已知条件：a.控制信息：墙数：单墙墙宽：350mm墙轴线左边宽度：0mm输入荷载类型：标
2、准值转换系数：1.35墙竖向力：470.00Wm墙弯矩：7.00kN.m/mb.设计信息：基础类型：阶型一阶混凝土等级：C30受力筋级别：HRB400纵筋保护层厚度：40第一阶尺寸：总宽度：850mm高度：500mm轴线左边宽度：250mm轴线右边宽度：600Inm砖脚宽度：60mm场脚高度：120mm垫层挑出宽度：100mm垫层厚度：100mmc.地基信息：基础埋置深度：1.50Om地坪高差：0.000m修正后的地基承载力特征值：5000.00kPa(2)计算内容：1.地基承载力验算。2 .基础冲切承载力验算。3 .基础抗剪承载力验算。4 .基础抗弯承载力计算。2 .反力计算：说明：弯矩以绕
3、基础中心，瞬时针方向为正，逆时针方向为负荷载偏心在基础中心线右侧为正，反之为负基底面积：A=bL=0.851.00=0.85m平均埋深：H=1.500-0.000/2=1.500m(D荷载标准值时基底全反力一用于验算地基承载力Fk=470.00kNGk=AH=20.00X0.85X1.500=25.50kN墙上的轴力对基底中心的偏心距el=0.OOOm按地基规范公式5.2.2-1得：Pk=(Fk+Gk)A=(470.00+25.50)/0.85=582.94kPa基底偏心距ek=Mk(Fk+Gk)=7.00/(470.00+25.50)=0.014mekb/6=0.142un,因此按地基规范公
4、式5.2.2-2、5.2.2-3得：PMX=(Fk+Gk)A+MkW=(470.00+25.50)/0.85+7.00/0.12=641.07kPaPin=(Fk+Gk)A-MkW=(470.00+25.50)/0.85-7.00/0.12=524.81kPa(2)荷载设计值时基底净反力一用于验算基础剪切和冲切承载力F=634.50kNpj=F/A=746.47kPapnaj=F+M/W=634.50/0.85+9.45/0.12=824.95kPaPninJ=F/A-M/W=634.50/0.85-9.45/0.12=667.99kPa3 .地基承载力验算：偏心受压：pk=582.94kPa

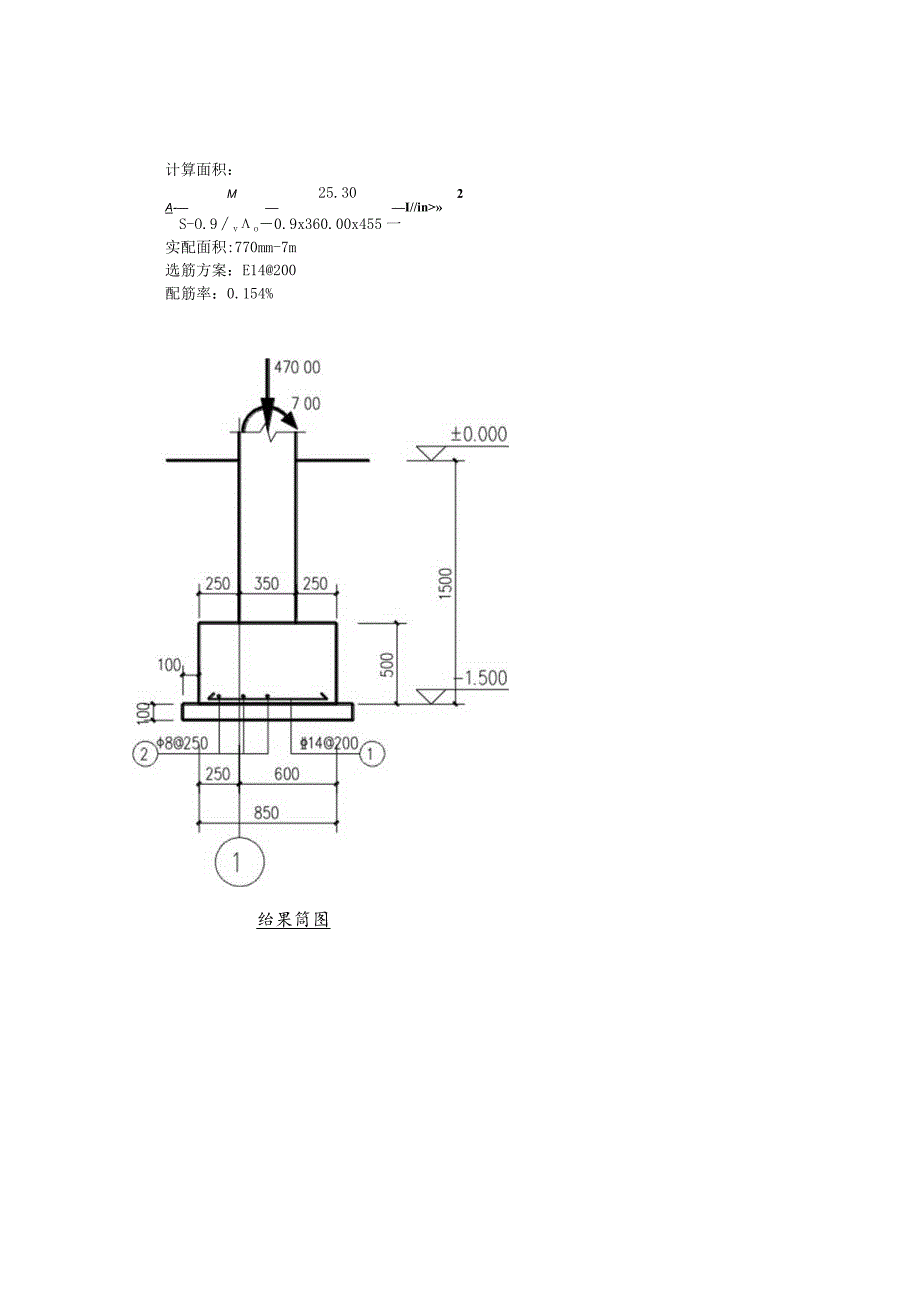

5、=f.=5000.OOkPa满足!PX=641.07kPa=1.2f.=6000.OOkPa满足！地基承载力验算满足要求！4 .基础冲切承载力验算：依据地基规范公式8.2.87、8.2.8-28.2.8-3计算计算右侧墙边缘：截面高度：h=500.OOnun,不大于80Omnb因此：受冲切承载力截面高度影响系数为L00an=(at+ah)2=(1000+1000)/2=100Omrnho=h-as=500-45=455mm抗冲切力：Fr=0.7BhPfIanhO=0.7X1.00X1430.00X1000455/106=455.46kN冲切面积：Al=Omm2冲切力：Fi=psmxA1=824
