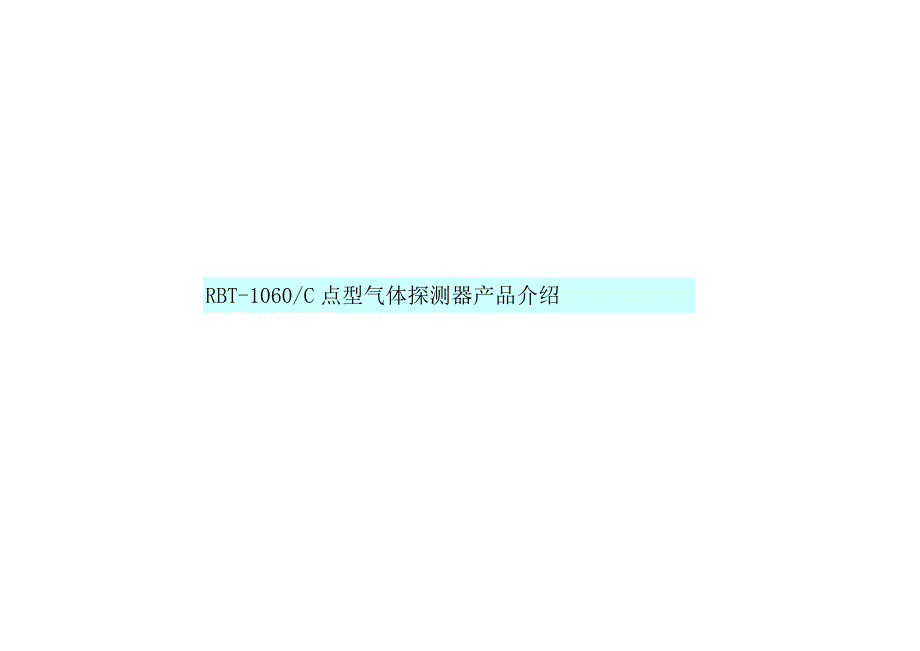

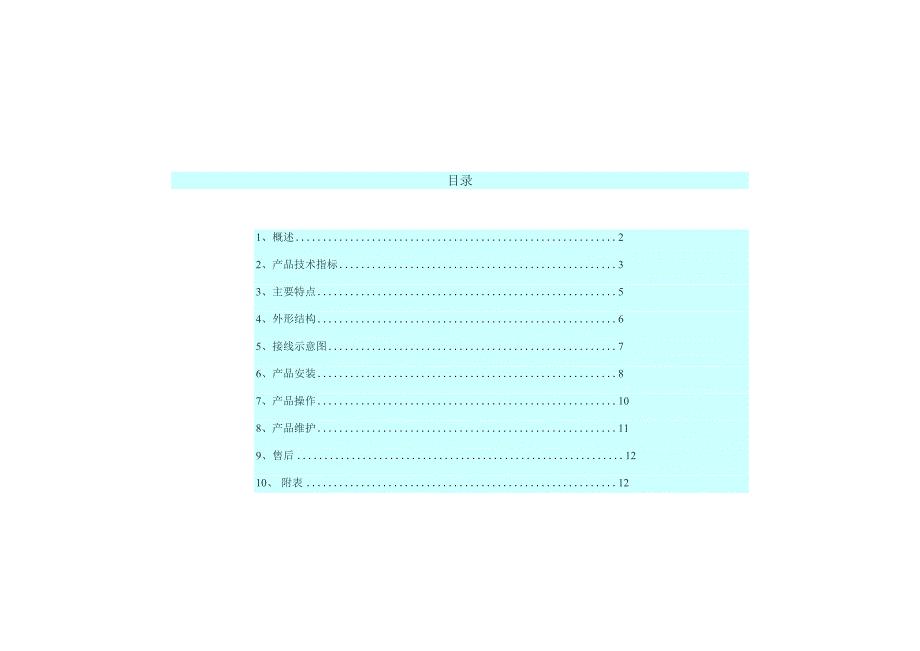

1、RBT-1060/C点型气体探测器产品介绍济南瑞安电子有限公司目录1、概述22、产品技术指标33、主要特点54、外形结构65、接线示意图76、产品安装87、产品操作108、产品维护119、售后1210、附表121、概述：RBT-1060/C型点型可燃气体探测器是依据国标GB15322.1-2003可燃气体探测器第一部分：测量范围为0-100%LEL的点型可燃气体探测进行设计制造的。能够对工业环境下爆炸下限范围内的可燃气体进行连续监测，并将气体浓度及系统信息转变为电信号，通过4-2OnlA电流信号传输给DCS/PLC系统，进行识别、显示及处理。采用先进的传感器，性能稳定，灵敏度高；抗中毒性好，抗
2、干扰能力强；反极性保护；节能、功耗小、带负载能力强；三线制工作模式；输出4-20InA标准信号，可直接接入DCS/PLC系统。本产品设计、制造、检定遵守以下国家标准、检定规程：GB15322.1-2003可燃气体探测器第一部分：测量范围为0-100%LEL的点型可燃气体探测器GB12358-2006作业场所环境气体检测报警仪通用技术要求JJG693-2011可燃气体检测报警器计量检定规程2、产品技术指标性能：令检测气体：可燃气体（见附表）令检测原理：催化燃烧式量程范围：（OTOO）%LEL令准确度：5%FS 重复性：2%令相应时间：30s电气特性： 工作电压：DC24V土15% 功耗：V3W令
3、输出信号：三线制420m模拟信号1组无源开关量信号（选配）连接线缆：31.5un2结构特性：令主体材质：铝合金探测头材质：不锈钢连接螺纹：G1/2管螺纹外形尺寸：162mm(L)X113mm(W)X70m（三）重量：工作环境：令温度范围：-40C70令湿度范围：93%RH(无凝露)压力范围：86106kpa令IP等级：1P65防爆方式：隔爆型；认证：令防爆认证：ExidIICT6;令型式认可：3、主要特点：令三线制工作模式；令采用先进的进口催化燃烧式传感器，性能稳定，灵敏度高，抗中毒性好；令采用单片机数字处理，稳定性好，抗干扰能力强；令自动零点校正，可避免零点漂移引起的测量误差，自动曲线补偿；
4、令反极性保护；令节能、功耗小；令输出4-2OmA标准信号，可接入DCS或PLC等数据采集系统；令可输出一组继电器触点信号（选配）；隔爆型防爆，可用于工厂条件的第1、2危险场所；令探测器整外壳采用压铸铝材质，体积小巧、轻便；传感器部分采用不锈钢材质，抗腐蚀性能好;4、外形结构:1：安装固定孔2：穿线孔（G1/2管螺纹）3：传感器4：标气罩5：接线管子6：印刷线路板7：产品铭牌8：接地螺丝5、接线示意图DC24V工作电压正极端（红色线）DC24V工作电压负极端（黑色线）4-2OmA电流信号输出接口（黄色线）正常工作：输出电流4-20rn故障：输出电流2.5mA报警输出正常工作时：为无源常开状态；报
5、警输出线：两根蓝色线（选装）浓度报警时：为由无源常开变为无源常闭；浓度低于报警浓度设定值时,自动恢复至正常工作状态6、产品安装6-1安装原则:探测器选点应选择阀门、管道接口、出气口或易泄漏附近方圆1米的范围内，尽可能靠近，但不到影响其他设备操作，同时尽量避免高温、高湿，要避开外部影响，如溅水、油及造成机械损坏的可能性。探测器应安装在气体容易泄漏、易流经的场所，及容易滞留的场所，安装位置应根据被测气体的密度、安装现场气流方向、温度等各种条件来确定。检测甲烷等比空气轻的可燃时，其安装高度宜高出释放源0.52m,且与释放源的水平距离宜小于5m。检测比空气重的可燃气体时，推荐的探测器安装高度应高出地坪
6、（或楼板面）0.30.6%且与释放源的水平距离宜小于5m。安装过低易造成因雨水淋、溅对检测器的损害；安装过高则超出了比空气重的气体易于积聚的高度。 保护半径，一只探测器能有效探测的单向最大水平距离；保护面积，一只探测器能有效探测的面积。令安装距离，两个相邻探测器中心之间的水平距离。 根据实际经验，可燃气体探测器的保护半径为35米，保护面积2025?6-2安装方式：探测器安装方式可采用壁装、线管安装或支架安装，应确保安装牢固可靠。探测器安装时，应使传感器朝下固定。正确连线后，应完全盖好探测器外盖，以达到防爆要求。7产品操作：7T调零：（工具：万用表、一字螺丝刀） 探测器通电老化15分钟。 将万用
7、表调整到“mA挡”，两表笔分别放在探测器的“信号”、“一”触点上。 用一字螺丝刀调整“ZERO”电位器，至万用表显示“40.ImA二 调零结束。7-2标定：（工具：万用表、一字螺丝刀、标准气体） 探测器调零（见77操作） 通入标准气体（以40%LEL的甲烷气体为列），观察万用表数值变化。 待万用表数值稳定后，调整“SPAN”电位器，至万用表显示10.40.ImAw公式：量程/16X电流变化=气体浓度，即：100/16（-4）mA=40%LELX=6.4+4X=10.4mA 关闭气源，标定结束。IO8、产品维护8. 1探测器的寿命及注意事项 探测器中气体传感器设计使用寿命：催化燃烧传感器为3年，
8、电化学传感器为2年，红外线传感器为5年。因使用环境不同传感器的使用寿命可能会下降，探测器应每年检测标定一次。 应保证探测器进气通畅，探测器的过滤片不能被灰尘油烟粘附堵塞，且探头周围无阻挡物，气体泄漏后能够扩散到探头位置。 避免被腐蚀或水淋等情况。 传感器要避免高浓度性气体的冲击； 避免经常断电，经常性的断电会导致传感器不稳定； 在使用过程中要定期检查仪表是否正常工作。 不要在探测器附近使用刺激性气味的物质，如杀虫剂、油漆、粘接剂、稀释剂、大量酒精等，以免产生误报或使探测器中毒。 探测器断电时间过长或首次通电，可能发出报警声，属于正常现象。 探测器的位置固定后，请勿任意移动其位置。9、售后本产品
9、自出厂之日起保修期壹年（自然灾害和人为因素除外）。请勿私自拆解本产品，一经打开，保修服务自动终止。附表：说明：产品型号为RBT-Io60/C,正常默认检测气体为甲烷（出货时间请咨询公司）序号气体名称引燃温度（P）沸点CC）闪点CC）爆炸浓度（V%）火灾危险性分类蒸气密度kgm3备注下限上限1甲烷540/T1-161.5气体5.015.0甲0.77液化后为甲A2乙烷515/T1-88.9气体3.015.5甲1.34液化后为甲A3丙烷466/T1-42.1气体2.19.5甲2.07液化后为甲A4丁烷405/T2-0.5气体1.98.5甲2.59液化后为甲A5戊烷260/T336.07 甲类气体是指可燃气体与空气混合物的爆炸下限小于10%（体积）的气体； 液化烽（甲A）是指15C时的蒸气压力大于0.IMPa的烧类液体及其它类似的液体，例
