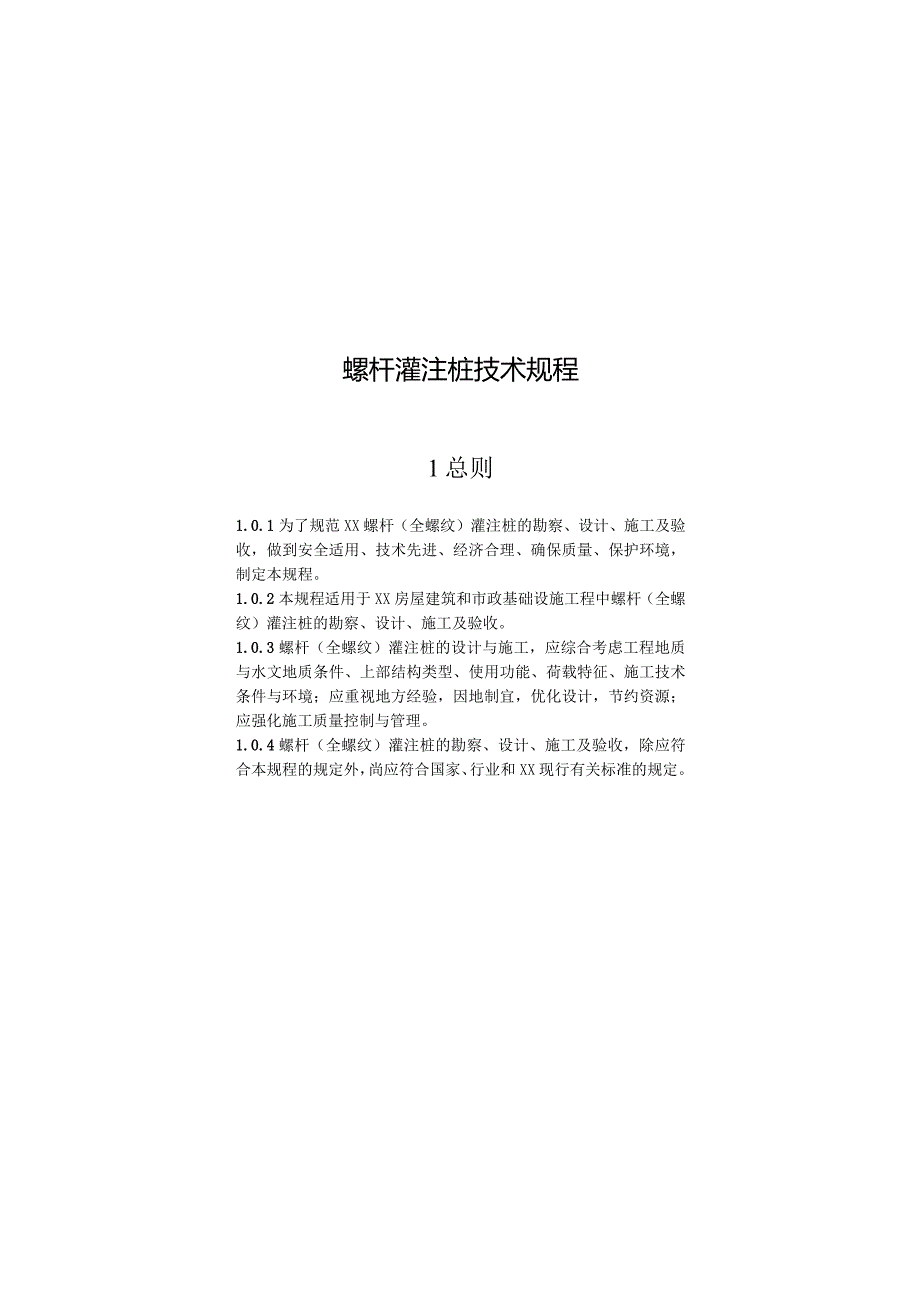

螺杆灌注桩技术规程.docx_第1页
第1页 / 共52页

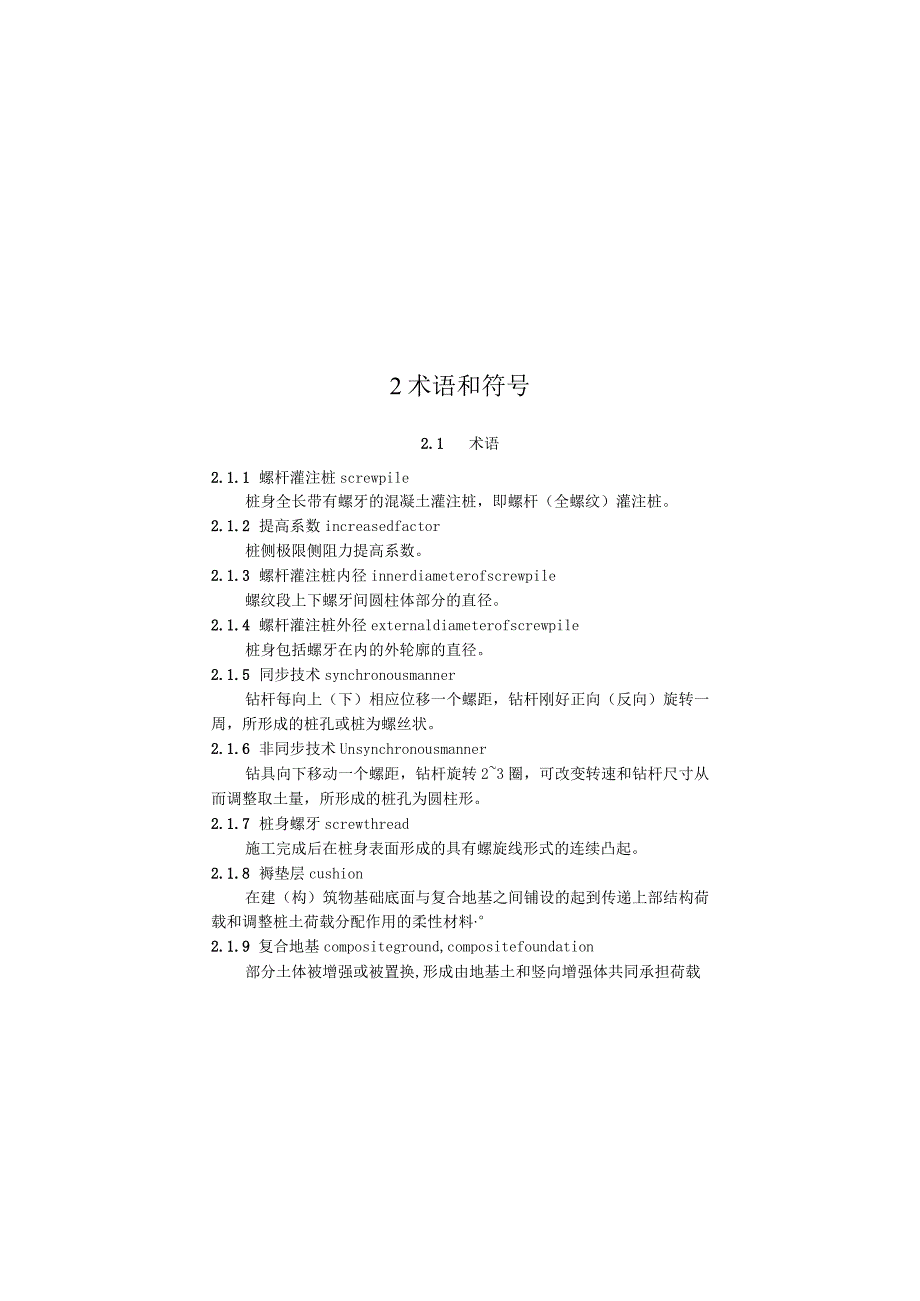

螺杆灌注桩技术规程.docx_第2页
第2页 / 共52页

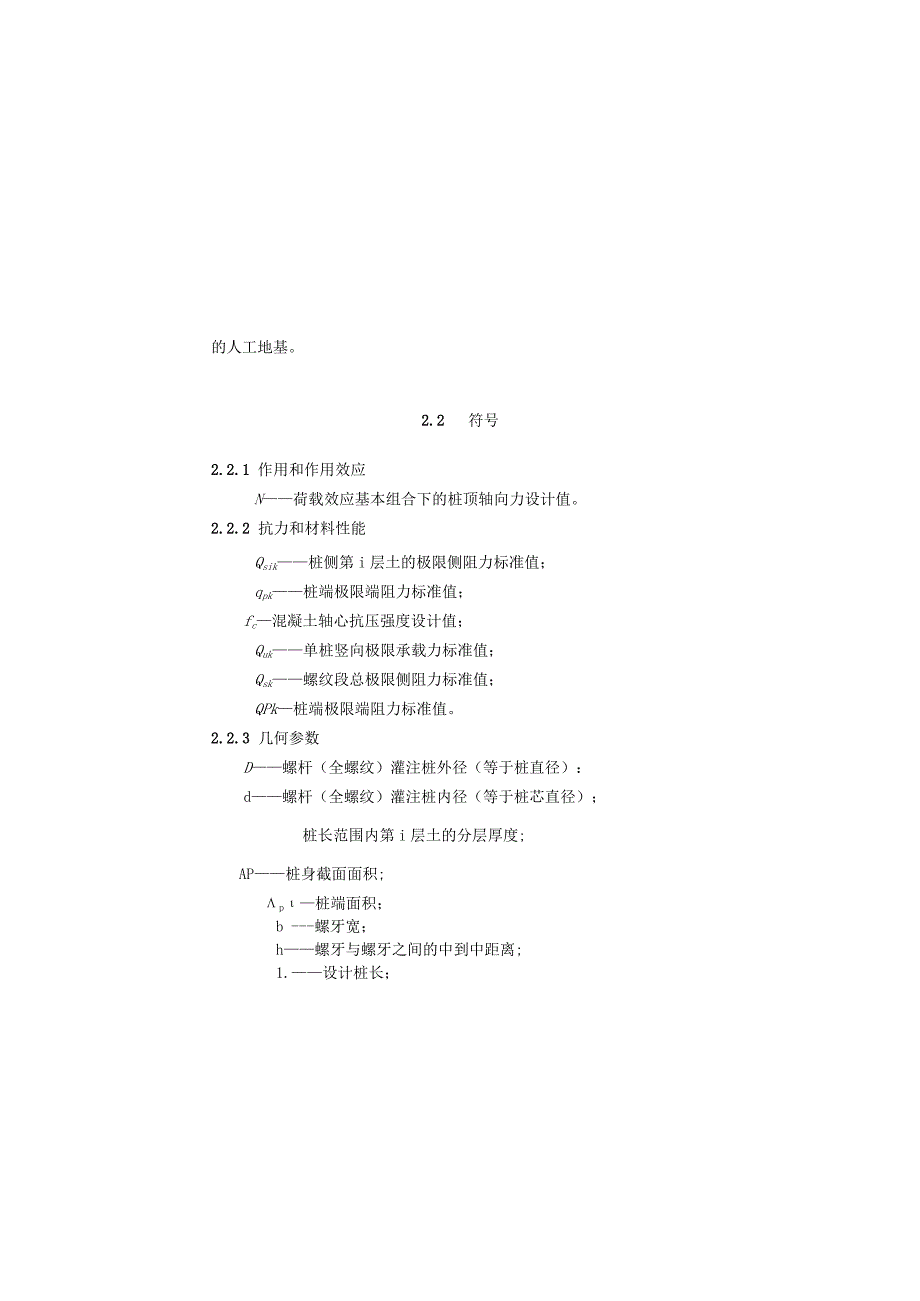

螺杆灌注桩技术规程.docx_第3页
第3页 / 共52页
螺杆灌注桩技术规程.docx_第4页
第4页 / 共52页
螺杆灌注桩技术规程.docx_第5页
第5页 / 共52页
螺杆灌注桩技术规程.docx_第6页
第6页 / 共52页
螺杆灌注桩技术规程.docx_第7页
第7页 / 共52页
螺杆灌注桩技术规程.docx_第8页
第8页 / 共52页
螺杆灌注桩技术规程.docx_第9页
第9页 / 共52页
螺杆灌注桩技术规程.docx_第10页
第10页 / 共52页
亲,该文档总共52页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《螺杆灌注桩技术规程.docx》由会员分享,可在线阅读,更多相关《螺杆灌注桩技术规程.docx(52页珍藏版)》请在第壹文秘上搜索。

1、螺杆灌注桩技术规程1总则1.0.1为了规范XX螺杆(全螺纹)灌注桩的勘察、设计、施工及验收,做到安全适用、技术先进、经济合理、确保质量、保护环境,制定本规程。1.0.2本规程适用于XX房屋建筑和市政基础设施工程中螺杆(全螺纹)灌注桩的勘察、设计、施工及验收。1.0.3螺杆(全螺纹)灌注桩的设计与施工,应综合考虑工程地质与水文地质条件、上部结构类型、使用功能、荷载特征、施工技术条件与环境;应重视地方经验,因地制宜,优化设计,节约资源;应强化施工质量控制与管理。1.0.4螺杆(全螺纹)灌注桩的勘察、设计、施工及验收,除应符合本规程的规定外,尚应符合国家、行业和XX现行有关标准的规定。2术语和符号2

2、.1 术语2.1.1 螺杆灌注桩screwpile桩身全长带有螺牙的混凝土灌注桩,即螺杆(全螺纹)灌注桩。2.1.2 提高系数increasedfactor桩侧极限侧阻力提高系数。2.1.3 螺杆灌注桩内径innerdiameterofscrewpile螺纹段上下螺牙间圆柱体部分的直径。2.1.4 螺杆灌注桩外径externaldiameterofscrewpile桩身包括螺牙在内的外轮廓的直径。2.1.5 同步技术synchronousmanner钻杆每向上(下)相应位移一个螺距,钻杆刚好正向(反向)旋转一周,所形成的桩孔或桩为螺丝状。2.1.6 非同步技术Unsynchronousmann

3、er钻具向下移动一个螺距,钻杆旋转23圈,可改变转速和钻杆尺寸从而调整取土量,所形成的桩孔为圆柱形。2.1.7 桩身螺牙screwthread施工完成后在桩身表面形成的具有螺旋线形式的连续凸起。2.1.8 褥垫层cushion在建(构)筑物基础底面与复合地基之间铺设的起到传递上部结构荷载和调整桩土荷载分配作用的柔性材料2.1.9 复合地基compositeground,compositefoundation部分土体被增强或被置换,形成由地基土和竖向增强体共同承担荷载的人工地基。2.2 符号2.2.1 作用和作用效应N荷载效应基本组合下的桩顶轴向力设计值。2.2.2 抗力和材料性能Qsik桩侧第

4、i层土的极限侧阻力标准值;qpk桩端极限端阻力标准值;fc混凝土轴心抗压强度设计值;Quk单桩竖向极限承载力标准值;Qsk螺纹段总极限侧阻力标准值;QPk桩端极限端阻力标准值。2.2.3 几何参数D螺杆(全螺纹)灌注桩外径(等于桩直径):d螺杆(全螺纹)灌注桩内径(等于桩芯直径);桩长范围内第i层土的分层厚度;AP桩身截面面积;p桩端面积;b螺牙宽;h螺牙与螺牙之间的中到中距离;1.设计桩长;hl螺牙根部厚;h2螺牙端部厚。2.2.4 计算系数c成桩工艺系数;%.螺纹段第i层土的侧阻力提高系数;混凝土泵填充系数;充盈系数。3基本规定3.1.1 螺杆(全螺纹)灌注桩应分别按承载能力极限状态和正常

5、使用极限状态进行计算,按最不利状态确定设计取值。3.1.2 根据建筑规模、功能特征、对差异变形的适应性、场地地基和建筑物体形的更杂性,以及因螺杆(全螺纹)灌注桩基础损坏可能造成的后果(如危及人身安全、造成经济损失、产生社会影响等)或影响正常使用的程度,将螺杆(全螺纹)灌注桩按表3.1.2所列的三个设计等级进行划分。设计时应根据表3.1.2确定设计等级。表3.1.2建筑桩基设计等级设计等级建筑类型甲级(1)重要的建筑;(2)30层以上或高度超过IoOm的高层建筑;(3)体型复杂且层数相差超过10层的高低层(含纯地下室)连体建筑;(4)20层以上框架-核心筒结构及其他对差异沉降有特殊要求的建筑;(

6、5)场地和地基条件复杂的7层以上的一般建筑及坡地、岸边建筑;(6)对相邻既有工程影响较大的建筑乙级除甲级、丙级以外的建筑丙级场地和地基条件简单、荷载分布均匀的7层及7层以下的一般建筑3.1.3 螺杆(全螺纹)灌注桩适用于一般黏性土、粉土、砂土、碎石土、全/强风化岩、中风化软岩等岩土层。3.1.4 设计螺杆(全螺纹)灌注桩时,所采用的作用效应组合与相应的抗力应符合下列规定:1确定桩数和布桩时,应采用传至承台底面的荷载效应标准组合,相应的抗力应采用基桩或复合基桩承载力特征值;2计算荷载作用下的桩基沉降和水平位移时,应采用荷载效应准永久组合;计算水平地震作用、风载作用下的桩基水平位移时,应采用水平地

7、震作用、风载效应标准组合;3验算坡地、岸边建筑桩基的整体稳定性时,应采用荷载效应标准组合;抗震设防区,应采用地震作用效应和荷载效应的标准组合;4在计算桩基结构承载力、确定尺寸和配筋时,应采用传至承台顶面的荷载效应基本组合。当进行承台和桩身裂缝控制验算时,应分别采用荷载效应标准组合和荷载效应准永久组合。4勘察4.1一般规定4.Ll在螺杆(全螺纹)灌注桩设计、施工前,应对场地进行岩土工程详细勘察,勘察工作应符合有关技术标准的规定。4.1.2详细勘察前应了解场地的工程地质、水文地质条件,并应取得下列资料:I比例尺不小于1:1000的地形图、建筑总平面图等;2建筑物高度、层数、结构类型、荷载、地下室层

8、数和埋深,以及设计、施工的特殊要求等;3场地周边环境条件及地下管道、电缆、光缆、地下构筑物等的分布情况。4.1.3应采用与场地岩土性能相适应的勘察手段与原位测试方法。4.2 勘探点平面布置4. 2.1详细勘察的勘探点宜根据建筑物的平面形状,在建筑物的周边线、柱列线、角点、中心点布置;单栋建筑的勘探点不应少于4个。5. 2.2详细勘察的勘探点的间距应符合下列要求:1端承型桩:根据桩端持力层顶面坡度确定,间距取12m-24m,相邻勘探孔揭露的持力层层面高差宜控制为3m;当相邻两个勘探孔揭露出的桩端持力层层面坡度大于10%或持力层起伏较大、地层分布复杂时,根据具体工程条件适当加密勘探点。2摩擦型桩:

9、一般情况下,间距取20m30m;对于岩溶地区、土层的性质或状态在水平方向分布变化较大、存在可能影响成桩的土层等复杂地质条件的场地,孔距取6m12m。3对一柱一桩基础:每桩布置勘探点。6. 2.3狂合地基的详细勘察勘探点可按天然地基布点要求布置,勘探点间距应根据地基的复杂程度确定,其间距应小于30m。7. 2.4对于岩溶发育区、硅质岩区等岩土层变化较大的地层,如采用桩基础时应进行施工勘察,桩径不大于80Omm时,每桩应布置不少于1个勘探点;桩径为80Omnl1500Inm时,每桩应布置不少于3个勘探点。8. 2.5详细勘察采取土试样和进行原位测试应满足岩土工程评价要求,并符合下列要求:1采取土试

10、样和进行原位测试的勘探孔的数量,应根据地层结构、地基土的均匀性和工程特点确定,且不应少于勘探孔总数的1/2,钻探取土试样孔的数量不应少于勘探孔总数的1/3;2每个场地每一主要土层的原状土试样或原位测试数据不应少于6件(组),当采用连续记录的静力触探或动力触探为主要勘察手段时,每个场地不应少于3个孔;3在地基主要受力层内,对厚度大于0.5m的夹层或透镜体,应采取土试样或进行原位测试;4当土层性质不均匀时,应增加取土试样或原位测试数量。4.3 勘探孔深度勘探孔的深度应符合下列规定:1桩基和复合地基的一般性勘探孔深度深入预计桩端位置以下3d5d,且不小于5m;2控制性勘探孔深度满足软弱下卧层验算和变

11、形计算的要求;3对嵌岩桩,钻入预计桩端进入稳定地层3d5d深度;4基坑周边勘探孔深度不小于基坑深度的2倍。4.4 勘察成果和评价岩土工程勘察报告应提供下列成果并作出评价:1对场地的不良地质作用、液化土层和特殊岩土等对桩基工程的危害程度有明确的判断和结论,并提出防治方案和建议;2提供场地地下水的类型、埋藏条件及年变化幅度等水文地质条件,判定地下水对建筑材料的腐蚀性,评价地下水对桩基、复合地基设计和施工的影响;3提供各层岩土的桩侧极限阻力值、桩端极限阻力值、天然地基承载力特征值及其它设计、施工所需的岩土参数,提出桩端持力层和桩端进入持力层深度的建议;4对需进行沉降计算的桩基、复合地基工程,应提供地

12、基土层的变形参数:5评价螺杆(全螺纹)灌注桩成孔和成桩的可能性,预测施工期间可能遇到的岩土工程问题,并提出预防和处理措施;6评价螺杆(全螺纹)灌注桩成孔和成桩对环境的影响。5设计5.1 一般规定5.1.1螺杆(全螺纹)灌注桩设计时应取得下列资料:1拟建工程场地的岩土工程勘察文件;2建筑物的总平面图及上部结构对地基基础的结构要求;3桩机设备性能、施工工艺对场地条件的适应性等。5.1.2桩的布置应符合下列规定:1螺杆(全螺纹)灌注桩桩径等于桩的外径。螺杆(全螺纹)灌注桩桩径一般为30Omm1000mm,上覆土较软弱时可加大桩径,但最大不应超过1000mm,且桩长不宜大于50D。2螺杆(全螺纹)灌注

13、桩大样图详附录A。3螺杆(全螺纹)灌注桩的尺寸与螺杆(全螺纹)灌注桩机及其后续衍生产品相匹配,应满足以下要求:1)螺杆(全螺纹)灌注桩螺牙端部厚度为30mm50mm,根部厚度为50mm-70mm,螺距与桩径D之比宜为0.61.O02)螺杆(全螺纹)灌注桩用于抗压设计时标准内径可按表5.1.2-1取值,螺杆(全螺纹)灌注桩用于抗拔设计时标准内径可按表5.1.2-2取值。设计要求单桩承载力高、且桩径不小于500Innl时,螺杆(全螺纹)灌注桩内径可酌情增加10%20%.表5.1.21螺杆(全螺纹)灌注桩用于抗压设计时内径标准取值桩径D(mm)300400500600700700-1000内径d(m

14、m)2603604605406400.9D表5.1.22螺杆(全螺纹)灌注桩用于抗拔设计时内径标准取值桩径D(mm)300400500600700700-1000内径d(mm)2732993403804500.65D4螺杆(全螺纹)灌注桩的最小中心距应满足表5.1.2-3。表5.1.2-3桩的最小中心距土类排数不少于3排且桩数不少于9根的摩擦型桩桩基其他情况可塑坚便黏土、砂土、非饱和粉土、碎石土3.53.OD饱和黏性土、饱和粉土、饱和粉细砂4.OD3.5D5在挤土效应明显的地层中施工时,应适当选择较大的设计桩间距,并采取跳打施工等施工措施。6基桩排列依照建筑桩基技术规范JGJ94第3.3.3条

15、第2款执行。7桩身混凝土强度等级不得小于C25。5. 1.3桩的构造应符合下列规定:1配筋率:正截面配筋率可取O.4%0.65%(小直径桩取高值);对受荷载特别大的桩、抗拔桩和嵌岩端承桩,应根据计算确定配筋率,并不应小于上述规定值;2对于受水平荷载的桩,主筋不应小于8612;对于抗压桩和抗拔桩,主筋不应少于6610;纵向主筋应沿桩身周边均匀布置,其净距不应小于60m%3螺杆(全螺纹)灌注桩技术适用于各种桩基础及复合地基,仅当应用于复合地基时桩身可不配钢筋。5.1.4对建筑桩基设计等级为甲级、场地复杂或无螺杆(全螺纹)灌注桩地方经验的工程项目,应在场地有代表性的区域进行现场试验或试验性施工,并进行必要的测试,以检验设计参数和处理效果。达不到要求的,应查明原因,修改设计参数。5.2竖向抗压承载力5. 2.1螺杆(全螺纹)灌注桩后插钢筋笼灌注桩的设计应按建筑桩基技
