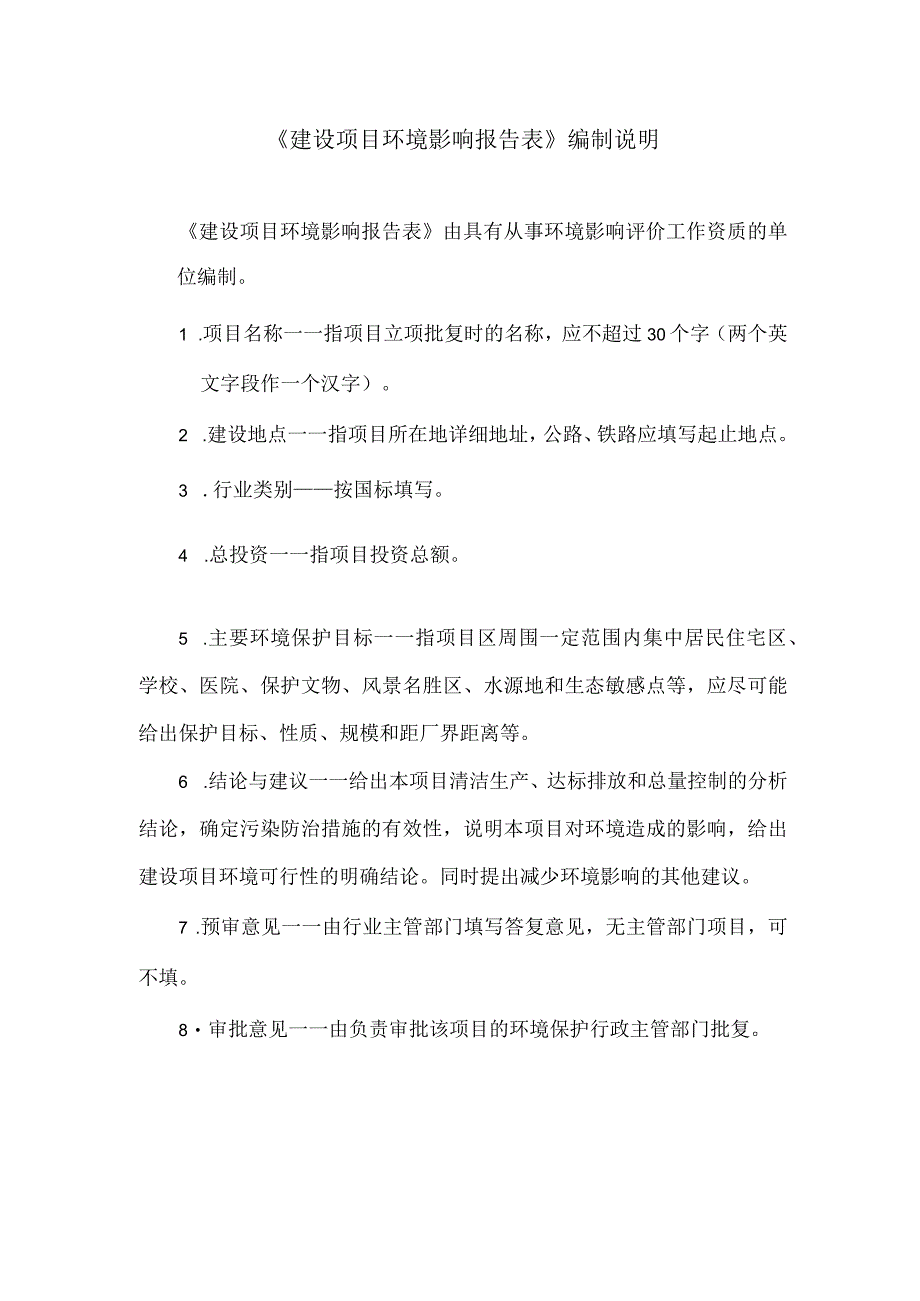

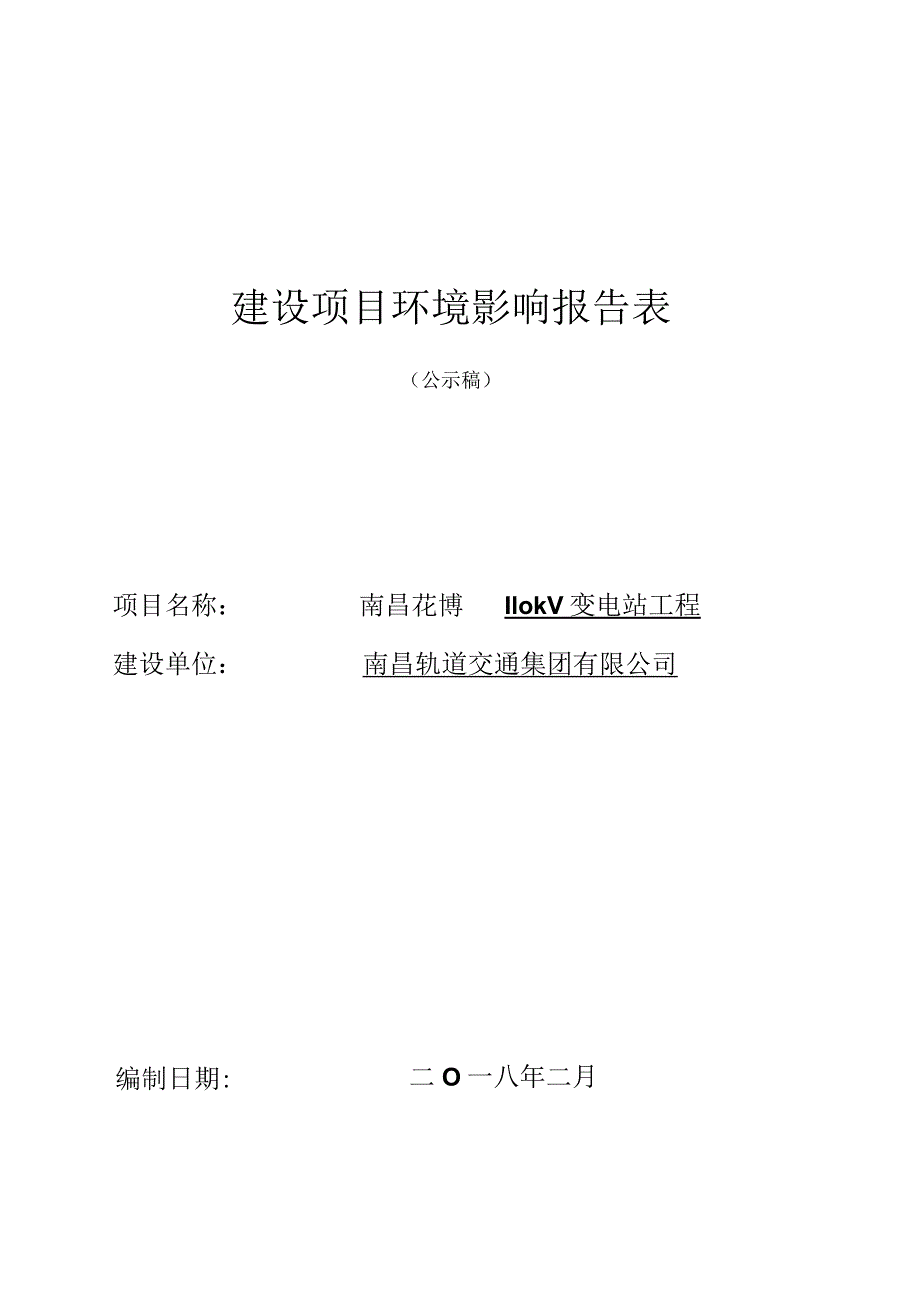

1、建设项目环境影响报告表（公示稿）项目名称：南昌花博IlokV变电站工程建设单位：南昌轨道交通集团有限公司编制日期:二O一八年二月建设项目环境影响报告表编制说明建设项目环境影响报告表由具有从事环境影响评价工作资质的单位编制。1 .项目名称一一指项目立项批复时的名称，应不超过30个字（两个英文字段作一个汉字）。2 .建设地点一一指项目所在地详细地址，公路、铁路应填写起止地点。3 .行业类别按国标填写。4 .总投资一一指项目投资总额。5 .主要环境保护目标一一指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。

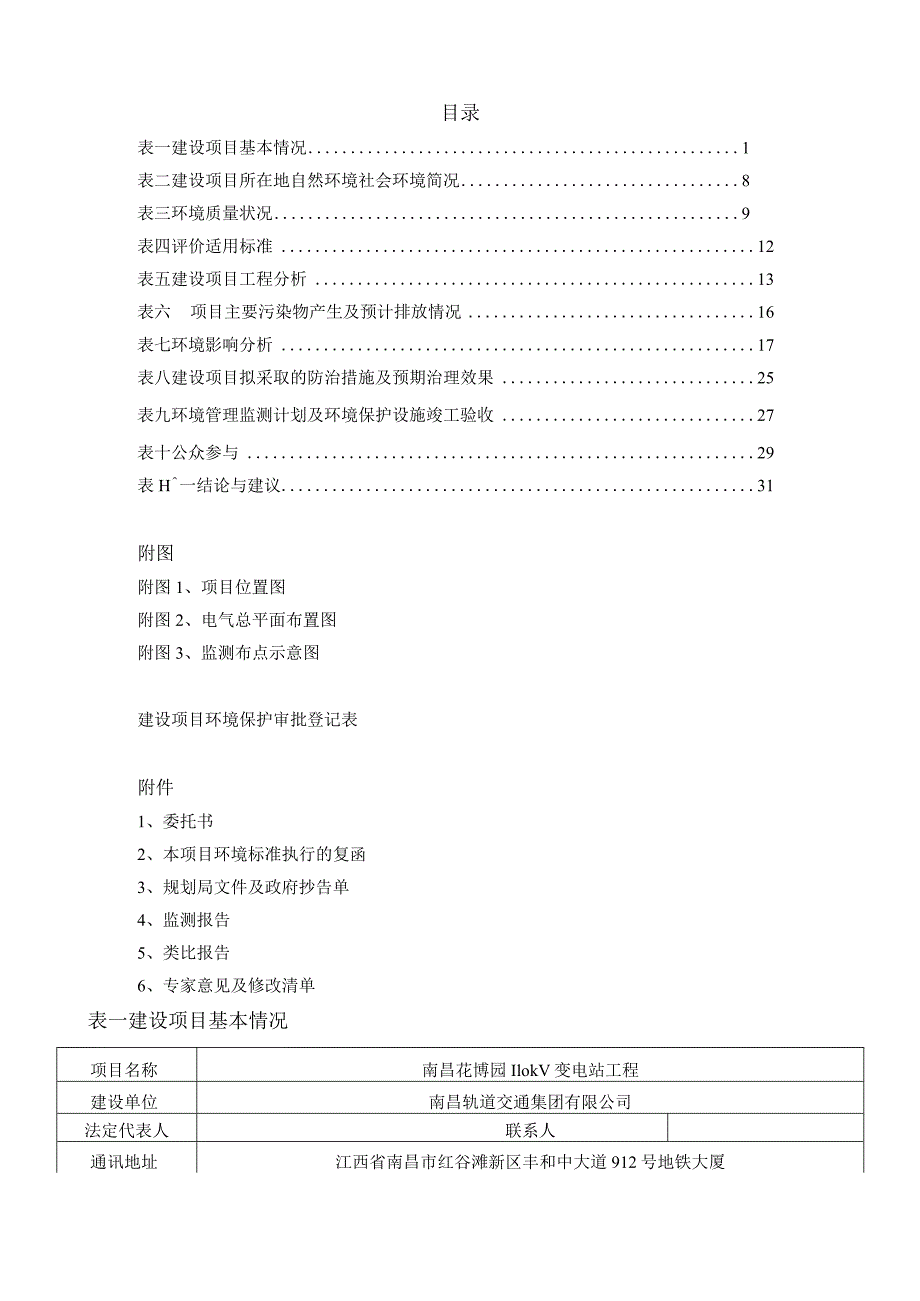

2、6 .结论与建议一一给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。7 .预审意见一一由行业主管部门填写答复意见，无主管部门项目，可不填。8审批意见一一由负责审批该项目的环境保护行政主管部门批复。目录表一建设项目基本情况1表二建设项目所在地自然环境社会环境简况8表三环境质量状况9表四评价适用标准12表五建设项目工程分析13表六项目主要污染物产生及预计排放情况16表七环境影响分析17表八建设项目拟采取的防治措施及预期治理效果25表九环境管理监测计划及环境保护设施竣工验收27表
3、十公众参与29表H一结论与建议31附图附图1、项目位置图附图2、电气总平面布置图附图3、监测布点示意图建设项目环境保护审批登记表附件1、委托书2、本项目环境标准执行的复函3、规划局文件及政府抄告单4、监测报告5、类比报告6、专家意见及修改清单表一建设项目基本情况项目名称南昌花博园IlokV变电站工程建设单位南昌轨道交通集团有限公司法定代表人联系人通讯地址江西省南昌市红谷滩新区丰和中大道912号地铁大厦联系电话传真/邮政编码330038建设地点南昌市青云谱区岱山大道以东、花博园南路以北花博园内立项审批部门江西省发展和改革委员会、江西省能源局批准文号赣发改交通【2015】1061号建设性质新建N改
4、扩建技改行业类别及代码电力供应D4420占地面积（平方米）围墙内占地2075总冲（万元）6227其中：环呆投资（万元）45环保投资占总投资比例0.72%评价经费（万元）4预期投产日期2019年工程内容及规模：1、工程背景及建设的必要性南昌市轨道交通3号线工程起点为莲塘站，终点为京东大道站，线路全长约28.49km,全部采用地下敷设方式，共设22座车站。3号线设置2座变电站：在塘子河区域设置1座主变电站，与2号线资源共享；在花博园附近设置1座主变电站。主变电站的布置形式在满足所址选择原则和考虑运营管理安全便利的条件下，根据工程投资和对市容环境影响进行选择。主变电站采用地上户内变，采用室内楼层布置
5、形式以减小占地面积，本项目是3号线的配套工程，对3号线的按时运行起着重要作用。综上所述，南昌青云谱区花博园新建一座UOkV变电站，以确保3号地铁的顺利运行是非常必要的。2、工程进展情况及环评过程根据环境保护部令第44号建设项目环境影响评价分类管理名录，本工程应编制环境影响报告表。我中心受南昌轨道交通集团有限公司委托（见附件1）,承担本工程的环境影响评价工作。我中心依据该可研报告于2017年12月18日对拟建站址进行了实地踏勘、调查，收集了自然环境、社会环境及有关资料，并进行了工程所在区域电磁环境及声环境质量现状监测。在现场踏勘、调查和现状监测的基础上，结合本工程特点及实际情况，根据相关的技术规
6、范、技术导则要求，进行了环境影响预测及评价，制定了环境保护措施，在此基础上编制完成了本环境影响报告表，报请审批。3、编制依据3.1 环境保护法规、条例和文件1）中华人民共和国环境保护法（2014年修订2015年1月1日实施）；2）中华人民共和国环境影响评价法（2003年9月1日起施行，2016年修订）；3）中华人民共和国电力法（1996年4月1日起施行）；4）中华人民共和国环境噪声污染防治法（1997年3月1日起施行）；5）电力设施保护条例实施细则（1999年3月18日起施行）；6）建设项目环境保护管理条例（2017年10月1日起施行）；7）电力设施保护条例（1998年1月7日起施行）；8）电
7、磁辐射环境保护管理办法（1997年3月25日起施行）；9）建设项目环境影响评价分类管理名录（2017年9月1日起施行）；10）危险废物贮存污染控制标准（GB18597-2001）；11）危险废物收集、贮存、运输技术规范（HJ2025-2012）；12）交流输变电工程电磁环境监测方法（试行）（HJ681-2013）。3.2 相关的标准和技术导则1）声环境质量标准GB3096-2008；2）工业企业厂界环境噪声排放标准（GBI23482008）；3）建筑施工厂界环境噪声排放标准（GB125232011）；4）环境影响评价技术导则生态影响（HJI9-2011）；5）电磁环境控制限值（GB807220
8、14）；6）环境影响评价技术导则输变电工程（HJ24-2014）；7）环境影响评价技术导则地面水环境（HJ“23-1993）；8）环境影响评价技术导则声环境（HJ2与2009）；9）建设项目环境影响评价技术导则-总纲HJ2,l-2016o4、工程概况4.1 本项目变电站工程概况项目建设规模见表I-Io表11南昌花博园IlOkV变电站工程建设规模一览表7模项目本期规模远期规模变电站新建花博园IIOkV全户内变电站，主变容量2x20MVA,IIOkV出线间隔2个；231.5MVAHOkV出线/2回35kV出线6回10回无功补偿24.2Mvar24.2Mvar（1）站址概况拟建IlOkV花博园变电站
9、站址位于南昌市青云谱区岱山大道（现焕章东路）以东、花博园南路（现花博路）以北花博园内，（项目位置详见附图1）O站址中心经纬度为：东经115o54,45.74,北纬28。35,54.67”，通过现场踏勘，站址现状为绿化草地，变电站南边是花博路，西边是焕章东路，北边、东边是花博园绿化草地，变电站站址情况见图1-1及图l-2o本项目新建花博园IIOkV全户内变电站，主变容量2X20MVA,IlOkV出线间隔2个；本变电站线路路径暂未确定，因此不在本报告评价范围之内，待线路路径确定后建设单位应委托相应单位进行环境影响评价。图1”南昌花博园IlokV变电站站址现状图1-2花博园IIOkV变电站四至图图1
10、3项目负责人现场踏勘照片(2)站区及电气总平面布置变电站东西向布置，总用地2075平方米。一条进站道路从变电站东侧的焕章东路引接，引接道路长度约为12米，引接道路与市政道路相同、采用城市型道路，站内设置4米宽环形消防道路。IlOkV出线口和35kV出线口布置于变电站的西侧，均为电缆出线，IIokV和35kV出线朝西出线。场地上除地面建筑、道路部分外，其他部分均为绿化用地，种植易成活的草皮，与市政绿化相统一。地面以上场地竖向布置采用平场地布置，标高及坐标将在下一阶段与邻近地铁车站协调。本建筑物地上共四层，设地下电缆层，平面布置以两列式布置为主要形式，具体各层布置分述如下：地上一层主要布置有35k
11、V开关室、主变室、门卫室、备品备件间、消防泵房及消防设备间等房间；地上二层主要房间为HOkVGIS室、电缆夹层、值休室、卫生间等，地上三层主要房间为SVG室、检修工具间、风机房等，地上四层主要房间为主控继电器室、休息室、安全工具间及卫生间等房间。平面布置图详见附图20(3)变电站主要电气设备主变压器主变压器选用三相双绕组低损耗有载调压油浸式变压器，容量为20MVA,变比为1158X1.25%37kV,阻抗为Uk=IO.5%,结线组别为YN,dll,冷去方式为ONAN/ONAF。主变压器消防由土建统一考虑气体消防，不单独设主变充氮灭火装置。IlOkV配电装置HOkV配电装置采用SF6气体绝缘全封
12、闭组合电器(GIS),采用线路变压器组接线，额定电压为IlOkV,额定电流为1250A,额定短路开断电流3L5kA,共2个断路器间隔，一期全部装齐。35kV配电装置35kV配电装置考虑本站址占地面积较小所以采用选用体积较小的SF6气体绝缘开关柜，柜内安装真空断路器，因按31.5MVA主变进线下的额定电流为31.5000/(1.732*35*0.85)=611.3A,所以主变进线及分段额定电流为2000A,额定短路开断电流25kA,电容器、站变、接地变、出线柜所有馈电额定电流为1250A,额定短路开断电流25kA0(4)配套工程给排水系统给水：本站施工和生活用水拟采用市政供水。排水：排水实行清污
13、分流，生活污水经化粪池处理后排入城市污水管网。事故油池变电站内变压器为了绝缘和冷却的需要，其外壳内充装有变压器油，在发生事故或者检修时有可能引起变压器油泄漏，因此变电站设有一座埋地式事故油池，容积为20,并配套建设事故油收集系统，可以满足变压器绝缘油发生泄漏时不外溢。消防根据建筑设计防火规范第&1.1条。室内灭火器设置在灭火器箱内，放置在建筑物走道、房间门口等明显和便于取用的地点。主变压器消防采用推车式干粉灭火器，并设置消防砂池同时配备一定数量的消防铲。(5)工作制度本变电站运行后留有1名值守人员，24小时值守。4.2 环保投资本工程总投资6227万元，其中环保投资45万，环保投资占总投资0.
14、72%o具体环保投资清单见表l-12o表L2项目环保投资一览表序号项目组成环保措施投资概算(万元)施工期临时沉淀池、排水51变电站主变压器油池10事故油池10主变压器基础垫衬减振材料7生态恢复3化粪池22环境影响评价43竣工环保验收4总计454.2.6工程与政策及规划相符性本工程属于城乡电网建设项目。根据国务院国发200540号“国务院关于发布实施促进产业结构调整暂行规定的决定、国家发展和改革委员会令第9号产业结构调整指导目录(2011年本)2013年修正，“电网改造与建设”列为“第一类鼓励类”项目，符合国家产业政策。环境影响评价等级、范围、评价重点及评价因子依据建设项目环境影响评价分类管理目录，本项目应该编制环境影响评价报告表。同时，根据环境影响评价技术规范输变电工程(HJ242014)、环境影响评价技术导则声环境(HJ2.4-2009)和环境影响评价技术规范生态影响(HJ(20119)的要求，确定本项目的环境影响评价等级、范围、评价重点及评价因子。表13各环境要素的评价等级及评价范围环境要素名称判定依据评价等级评价范围电磁环境变电站花博园IlOkV变电站为户内变电站。三JS.站界外30m。生态环境变电站变电站占地面积2075m22kn;项目所在区域是重要生态敏感区。三级站界外50Om的区域范
